工业级USB转RS485转换器 原装FT232RL 多种保护电路

工业级,原装FT232RL,内置防雷管、自恢复保险丝、ESD和TVS保护电路等

型号 USB TO RS485

SKU 17286

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

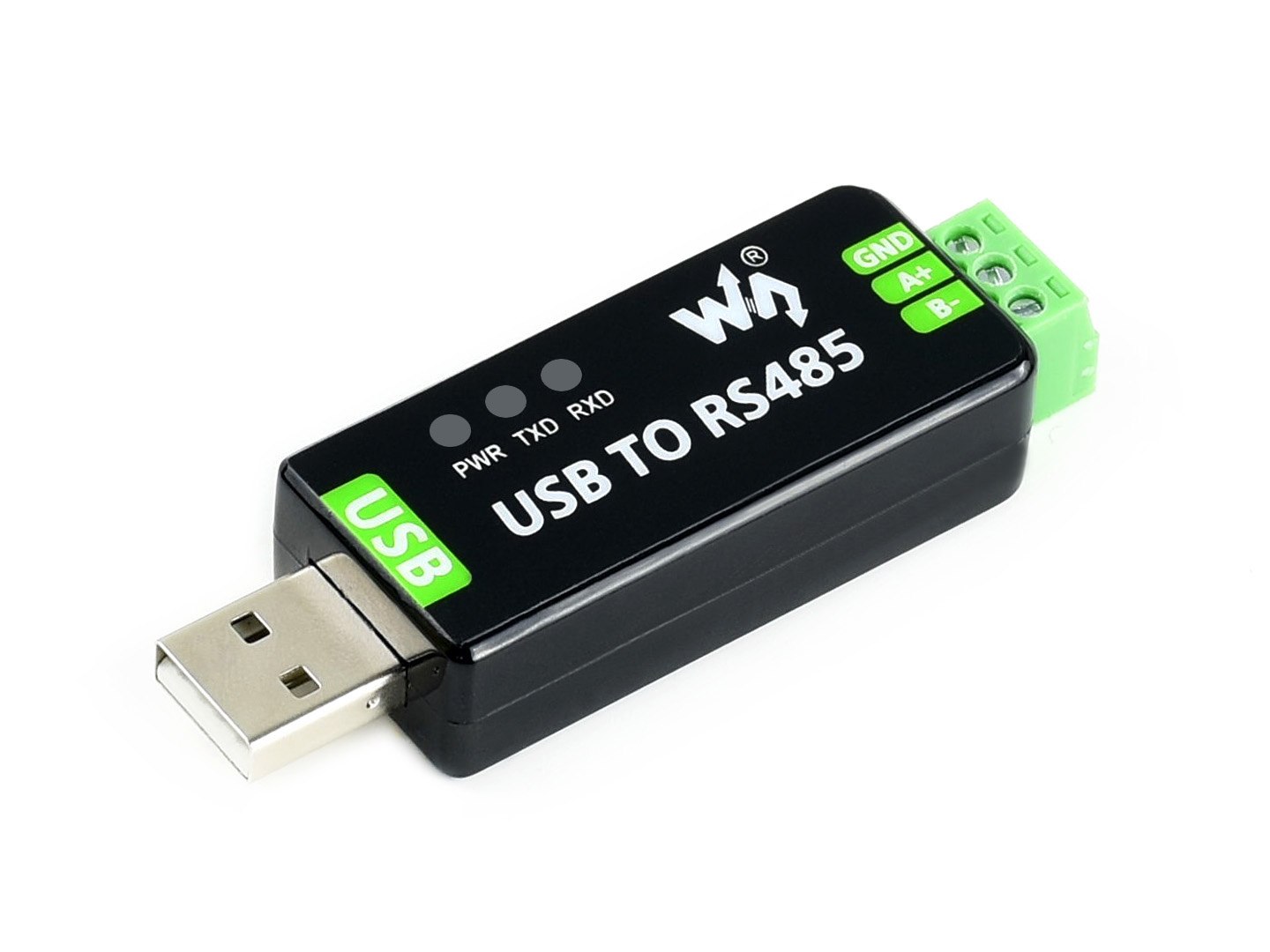

USB TO RS485双向转换器首图

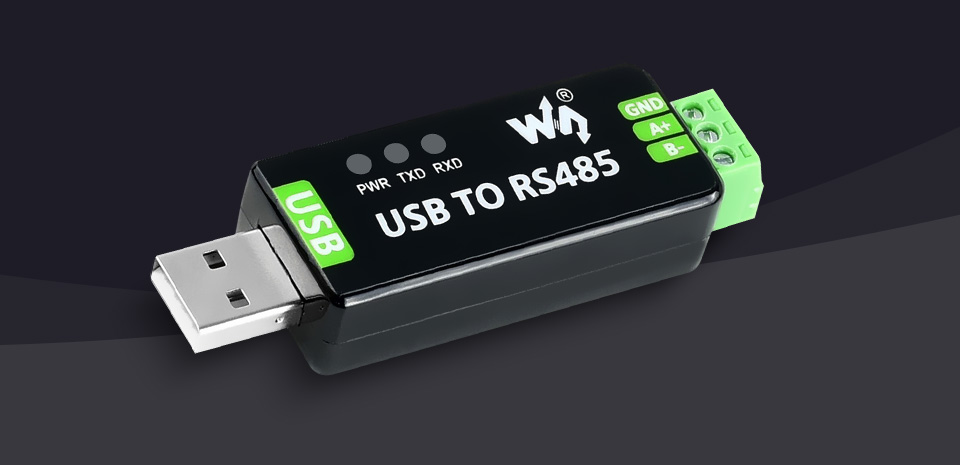

USB TO RS485双向转换器

我是一款工业级USB转RS485转换器,采用FT232RL和SP485EEN两款
原装进口的芯片方案,通信稳定,适用于各种通信要求较高的
工控设备或应用。

USB TO RS485双向转换器特性

我的特性


  • 支持USB转RS485通信
  • 采用FT232RL和SP485EEN两款原装进口芯片,通信高速、稳定、可靠、兼容性好
  • 板载TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载3个LED指示灯,方便查看电源和信号收发状态

产品参数


产品类型 工业级USB转RS485转换器
通信速率 300-921600bps
主机接口 USB
设备接口 RS485
USB接口 工作电平 5V
接口形式 USB-A型接口
接口保护 200mA自恢复保险丝、ESD静电保护
传输距离 约5米
RS485接口 接口形式 接线端子
接口引脚 A+、B-、GND
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供600W防雷、浪涌和15KV静电保护 (板载120R平衡电阻)
传输距离 约1200米 (低速率情况下)
传输模式 点对多 (至多32个节点,16个节点以上建议加中继器)
指示灯 PWR 电源指示灯,接入USB,检测到电压则亮红灯
TXD 发送指示灯,有数据从USB口发出时亮红灯
RXD 接收指示灯,有数据从设备接口发回时亮红灯
使用环境 温度范围 -15℃~70℃
湿度范围 5%RH~95%RH
操作系统 Mac、Linux、Android、WinCE、Windows 10 / 8.1 / 8 / 7 / XP

原装进口芯片


采用FT232RL和SP485EEN原装芯片,提供更好的稳定性及兼容性
内置防雷管、自恢复保险丝、ESD和TVS保护电路等

USB TO RS485双向转换器距离高速传输

1200米远距离传输


可将USB信号转换成平衡差分RS485信号,传输速率稳定
可靠速度为300-921600bps,传输距离RS485约1200米,USB约5米

USB TO RS485双向转换器2种接口
USB TO RS485双向转换器2种接口

多系统兼容

支持Mac、Linux、Android、WinCE、Win10/8.1/8/7/XP等系统

工作状态指示灯


板载3个LED指示灯,方便查看电源和信号收发状态

USB TO RS485双向转换器LED指示灯效果 USB TO RS485双向转换器LED指示灯说明

外形尺寸


USB TO RS485双向转换器铝合金外壳

资料及服务

微雪资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


资料路径:www.waveshare.net/wiki/USB_TO_RS485

配置清单

  1. USB TO RS485 × 1
  2. USB线 type A公口 对 type A母口 1.5米 × 1
  3. 螺丝刀 × 1
