使用74LS164将AVR的串口输出扩为并口输出

2015-6-2 18:14| 发布者: waveshare-admin| 查看: 2405| 评论: 0

摘要: 系统功能   使用74LS164将AVR的串口输出扩为并口输出。硬件设计  AVR主控电路原理图(点击图片放大,不需要放大镜!)串行输出扩展为并行输出芯片74LS164控制电路原理图软件设计下面部分从TXT拷出,拷到网页,代 ...
系统功能

   使用74LS164将AVR的串口输出扩为并口输出。


硬件设计

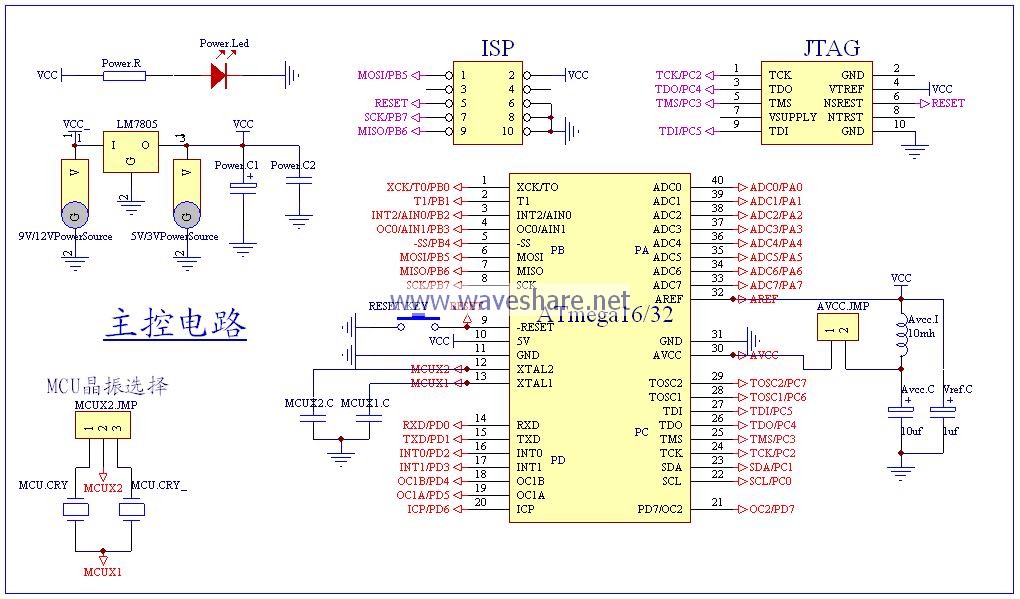

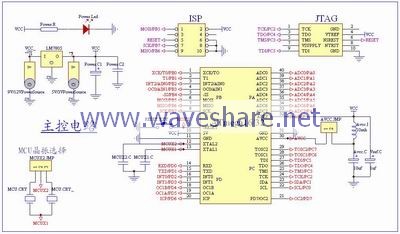

AVR主控电路原理图(点击图片放大,不需要放大镜!)

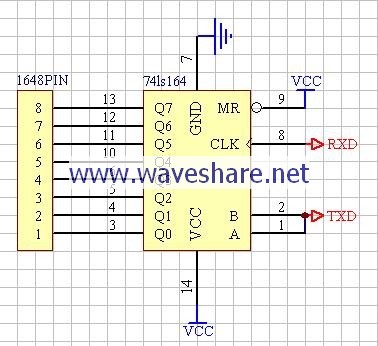

串行输出扩展为并行输出芯片74LS164控制电路原理图

软件设计

下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!

//目标系统: 基于AVR单片机
//应用软件: ICC AVR

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容:
使用PB口的LED指示灯查看MCU自己从模拟串口发送的数据。
----------------------------------------------------------------------
硬件连接:
将PB口的LED指示灯开关切换到"ON"状态。
          SeialBoard(164PrlPort)     SMK1632
    Q0  ---------     PB0
    Q1   ---------     PB1
    Q2   ---------     PB2
    Q3   ---------     PB3
    Q4   ---------     PB4
    Q5   ---------     PB5
    Q6   ---------     PB6
    Q7   ---------     PB7
    SeialBoard(164SrlPort)     SMK1632
    VCC  ---------   VCC
    GND  ---------   GND
    TXD  ---------   RXD
    RXD  ---------   TXD
----------------------------------------------------------------------
注意事项:
(1)若有加载库程序,请将光盘根目录下的“库程序”下的“ICC_H”文件夹拷到D盘
(2)请详细阅读:光盘根目录下的“产品资料\开发板实验板\SMK系列\SMK1632\说明资料”
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#include <iom16v.h>
#include "D:\ICC_H\CmmICC.H"

#define OUT_RXD  sbi(DDRD,0)    //PD0 数据口
#define SET_RXD  sbi(PORTD,0)
#define CLR_RXD  cbi(PORTD,0)

#define OUT_TXD   sbi(DDRD,1)    //PD1 脉冲口
#define SET_TXD  sbi(PORTD,1)
#define CLR_TXD   cbi(PORTD,1)

/*--------------------------------------------------------------------
程序名称:
程序功能:
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void setDat(uint8 dat)
{
 uint8 i;

 for(i=0;i<8;i++)
 {
  SET_TXD; //设置脉冲口为高
  if((bool)dat&0x01) //在下降沿的时候写数据
   SET_RXD;
  else
   CLR_RXD;
  CLR_TXD; //设置脉冲口为低
  dat = dat>>1;
 }
}
/*--------------------------------------------------------------------
程序名称:
程序功能:
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void main()
{
    uint8 dat=0X55;      //改变dat,观察数据变化

 OUT_RXD; //设置数据口为输出
 OUT_TXD; //设置脉冲口为输出
 setDat(dat);
 while(1);
}


系统调试

将74LS164的输出端口Q0--Q7接入LED,用LED指示74LS164输出的数据。改变dat=0x55;语句的值,观察LED的变化。

以下资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!
