AVR IO输入之链式按键扫描程序

2015-6-2 18:16| 发布者: waveshare-admin| 查看: 2081| 评论: 0

摘要: 系统功能  在AVR的8个IO上挂28个按键,进行链式扫描,一旦扫描到按键被按,做出被按的按键指示。硬件设计  关于AVR的I/O结构及相关介绍详见Datasheet,这里仅对作部分简单介绍,下面是AVR的I/O引脚配置表:AVR I ...
系统功能

  在AVR的8个IO上挂28个按键,进行链式扫描,一旦扫描到按键被按,做出被按的按键指示。


硬件设计

  关于AVR的I/O结构及相关介绍详见Datasheet,这里仅对作部分简单介绍,下面是AVR的I/O引脚配置表:
AVR I/O 口引脚配置表

DDRXn

PORTXn

PUD

I/O 方式

内部上拉电阻

引脚状态说明

0

0

X

输入

无效

三态(高阻)

0

1

0

输入

有效

外部引脚拉低时输出电流 (uA)

0

1

1

输入

无效

三态(高阻)

1

0

X

输出

无效

推挽 0 输出,吸收电流 (20mA)

1

1

X

输出

无效

推挽 1 输出,输出电流 (20mA)


AVR主控电路原理图(点击图片放大,不需要放大镜!)

LED控制电路原理图(点击图片放大,不需要放大镜!)

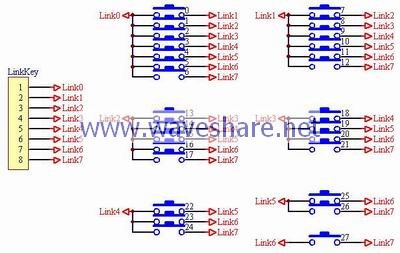

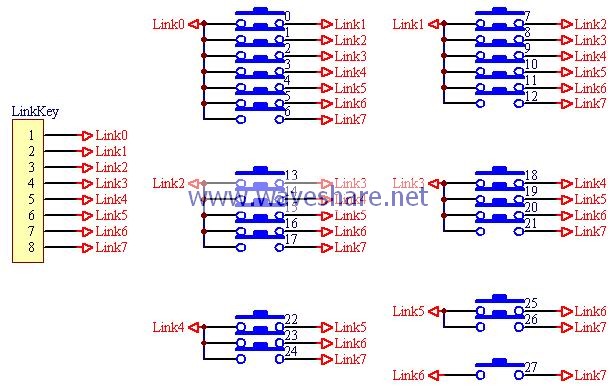

链式按键扫描电路原理图(点击图片放大,不需要放大镜!)



软件设计

下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!

//目标系统: 基于AVR单片机
//应用软件: ICC AVR

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容:
循环扫描PA口接入的按键,并使用PB口的LED指示灯指示按键的码值。
----------------------------------------------------------------------
硬件连接:
将PB口的LED指示灯使能开关切换到"ON"状态,使其指示按键的码值。
LinkKeyBoard:  K0----K7
                 |    |
SMK1632:       PA0--PA7
----------------------------------------------------------------------
注意事项:
(1)若有加载库程序,请将光盘根目录下的“库程序”下的“ICC_H”文件夹拷到D盘
(2)请详细阅读:光盘根目录下的“产品资料\开发板实验板\SMK系列\SMK1632\说明资料”
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#include <iom16v.h>
#include "D:\ICC_H\CmmICC.H"

#define  LED_DDR  DDRB
#define  LED_PORT PORTB
#define  KEY_DDR  DDRA
#define  KEY_PORT PORTA
#define  KEY_PIN  PINA

/*--------------------------------------------------------------------
程序名称:链式按键扫描程序
程序功能:键盘检测
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void scanKey()
{

    KEY_DDR = 0X01;
    KEY_PORT = 0xFE;
    delay50us(1);
    if(KEY_PIN==0xFC)
        LED_PORT=0x01;
    if(KEY_PIN==0xFA)
        LED_PORT=0x02;
    if(KEY_PIN==0xF6)
        LED_PORT=0x03;
    if(KEY_PIN==0xEE)
        LED_PORT=0x04;
    if(KEY_PIN==0xDE)
        LED_PORT=0x05;
    if(KEY_PIN==0xBE)
        LED_PORT=0x06;
    if(KEY_PIN==0x7E)
        LED_PORT=0x07;

    KEY_DDR = 0X02;
    KEY_PORT = 0xFD;
    delay50us(1);
    if(KEY_PIN==0xF9)
        LED_PORT=0x08;
    if(KEY_PIN==0xF5)
        LED_PORT=0x09;
    if(KEY_PIN==0xED)
        LED_PORT=0x0A;
    if(KEY_PIN==0xDD)
        LED_PORT=0x0B;
    if(KEY_PIN==0xBD)
        LED_PORT=0x0C;
    if(KEY_PIN==0x7D)
        LED_PORT=0x0D;

    KEY_DDR = 0X04;
    KEY_PORT = 0xFB;
    delay50us(1);
    if(KEY_PIN==0xF3)
        LED_PORT=0x0E;
    if(KEY_PIN==0xEB)
        LED_PORT=0x10;
    if(KEY_PIN==0xDB)
        LED_PORT=0x11;
    if(KEY_PIN==0xBB)
        LED_PORT=0x12;
    if(KEY_PIN==0x7B)
        LED_PORT=0x13;

    KEY_DDR = 0X08;
    KEY_PORT = 0xF7;
    delay50us(1);
    if(KEY_PIN==0xE7)
        LED_PORT=0x14;
    if(KEY_PIN==0xD7)
        LED_PORT=0x15;
    if(KEY_PIN==0xB7)
        LED_PORT=0x16;
    if(KEY_PIN==0x77)
        LED_PORT=0x17;

    KEY_DDR = 0X10;
    KEY_PORT = 0xEF;
    delay50us(1);
    if(KEY_PIN==0xCF)
        LED_PORT=0x18;
    if(KEY_PIN==0xAF)
        LED_PORT=0x19;
    if(KEY_PIN==0x6F)
        LED_PORT=0x1A;

    KEY_DDR = 0X20;
    KEY_PORT = 0xDF;
    delay50us(1);
    if(KEY_PIN==0x9F)
        LED_PORT=0x1B;
    if(KEY_PIN==0x5F)
        LED_PORT=0x1C;

    KEY_DDR = 0X40;
    KEY_PORT = 0xBF;
    delay50us(1);
    if(KEY_PIN==0x3F)
        LED_PORT=0x1D;
}
/*--------------------------------------------------------------------
程序名称:
程序功能:
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void main()
{
    LED_DDR = 0XFF;
    while(1)
        scanKey();
}


系统调试

(1)按键,观察LED的指示。
(2)去除“delay50us(1);”观察效果。
