AVR IO输入之矩阵按键扫描程序

2015-6-2 18:15| 发布者: waveshare-admin| 查看: 2825| 评论: 0

摘要: 系统功能   使用AVR扫描4*4矩阵按键,一旦扫描到按键被按,做出被按的按键号指示。硬件设计   关于AVR的I/O结构及相关介绍详见Datasheet,这里仅对作部分简单介绍,下面是AVR的I/O引脚配置表:AVR I/O 口引脚配 ...
系统功能

   使用AVR扫描4*4矩阵按键,一旦扫描到按键被按,做出被按的按键号指示。


硬件设计

   关于AVR的I/O结构及相关介绍详见Datasheet,这里仅对作部分简单介绍,下面是AVR的I/O引脚配置表:
AVR I/O 口引脚配置表

DDRXn

PORTXn

PUD

I/O 方式

内部上拉电阻

引脚状态说明

0

0

X

输入

无效

三态(高阻)

0

1

0

输入

有效

外部引脚拉低时输出电流 (uA)

0

1

1

输入

无效

三态(高阻)

1

0

X

输出

无效

推挽 0 输出,吸收电流 (20mA)

1

1

X

输出

无效

推挽 1 输出,输出电流 (20mA)


AVR主控电路原理图(点击图片放大,不需要放大镜!

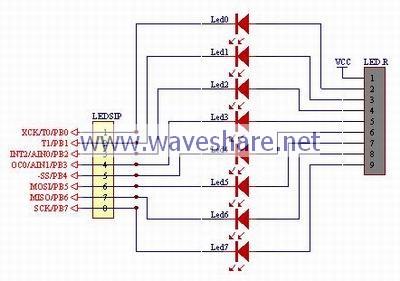

LED控制电路原理图(点击图片放大,不需要放大镜!

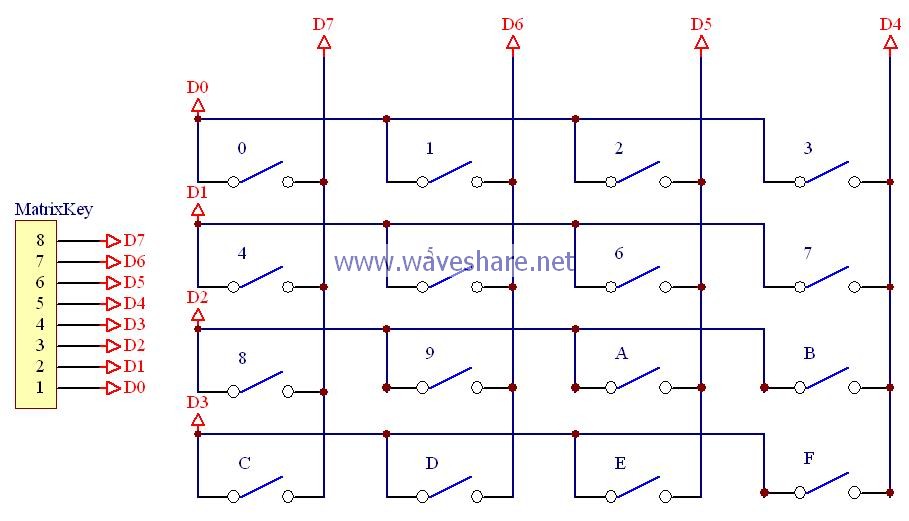

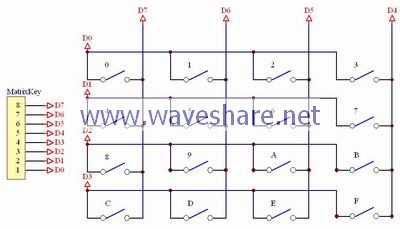

4*4矩阵按键扫描电路原理图(点击图片放大,不需要放大镜!



软件设计

下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!

//目标系统: 基于AVR单片机
//应用软件: ICC AVR

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容:
循环扫描PA口接入的按键,并使用PB口的LED指示灯指示按键的码值。
----------------------------------------------------------------------
硬件连接:
将PB口的LED指示灯使能开关切换到"ON"状态,使其指示按键的码值。
MatrixKeyBoard:K0----K7
                 |    |
SMK1632:       PA0--PA7
----------------------------------------------------------------------
注意事项:
(1)若有加载库程序,请将光盘根目录下的“库程序”下的“ICC_H”文件夹拷到D盘
(2)请详细阅读:光盘根目录下的“产品资料\开发板实验板\SMK系列\SMK1632\说明资料”
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#include <iom16v.H>
#include "D:\ICC_H\CmmICC.H"

#define LED_DDR     DDRB
#define LED_PORT    PORTB
#define KEY_DDR     DDRA
#define KEY_PORT    PORTA
#define KEY_PIN     PINA

/*--------------------------------------------------------------------
程序名称:4*4按键扫描程序
程序功能:键盘扫描
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
/*
    K4-----K5-----K6-----K7
     |      |      |      |
    03H----02H----01H----00H -K0
    07H----06H----05H----04H -K1
    0BH----0AH----09H----08H -K2
    0FH----0EH----0DH----0CH -K3
*/
const uint8 setSta_[4]={0xfe,0xfd,0xfb,0xf7};
const uint8 getSta_[4]={0x70,0xb0,0xd0,0xe0};
uint8 GetKeyVal()
{
    uint8 i,j,getSta,keyVal;

    for(i=0;i<4;i++)
    {
        KEY_PORT = setSta_[i];
        delay50us(1);
        if(KEY_PIN!=setSta_[i])
        {
            getSta=KEY_PIN&0xf0;
            for(j=0;j<4;j++)
                if(getSta==getSta_[j])
             {
                    keyVal=j+i*4;
                    return keyVal;
             }
        }
    }
    return 0xFF;
}
/*--------------------------------------------------------------------
程序名称:
程序功能:
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void main()
{
    uint8 keyVal;
    LED_DDR = 0XFF;
    KEY_DDR = 0X0F;
    while(1)
    {
        keyVal = GetKeyVal();
        if( keyVal!=0xFF )
            LED_PORT = keyVal;
    }
}


系统调试

(1)按键,观察LED的指示。
(2)去除“delay50us(1);”观察效果。

以下资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!
