AVR 定时器中断程序

2015-6-2 16:55| 发布者: waveshare-admin| 查看: 2388| 评论: 0

摘要: 系统功能   使用AVR定时器做1S定时,并使用LED作出简单指示!硬件设计   本设计基于7.3728M晶振作AVR定时器的时钟源进行1S定时!AVR主控电路原理图(点击图片放大,不需要放大镜!)LED控制电路原理图(点击图片 ...
系统功能

   使用AVR定时器做1S定时,并使用LED作出简单指示!


硬件设计

   本设计基于7.3728M晶振作AVR定时器的时钟源进行1S定时!


AVR主控电路原理图(点击图片放大,不需要放大镜!)

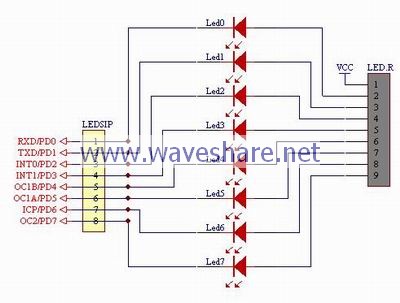

LED控制电路原理图(点击图片放大,不需要放大镜!)



软件设计

下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!

//目标系统: 基于AVR单片机
//应用软件: ICC AVRAVR

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容:
使用AVR的定时器T1做1S定时,并使用PD口的LED指示灯做简单指示。
----------------------------------------------------------------------
硬件连接:
将PD口的LED指示灯使能开关切换到"ON"状态。
----------------------------------------------------------------------
注意事项:
(1)若有加载库程序,请将光盘根目录下的“库程序”下的“ICC_H”文件夹拷到D盘
(2)请详细阅读:光盘根目录下的“产品资料\开发板实验板\SMK系列\SMK1632\说明资料”
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#include <iom16v.h>
#include <macros.h>

#define DISP_DDR   DDRD
#define DISP_PORT  PORTD

/*--------------------------------------------------------------------
程序名称:定时器1初始化程序
程序功能:
注意事项:基于7.3728M晶振
提示说明:晶振不要买到假的,要不然,调不出来还以为电脑有鬼!
输    入:
返    回:
--------------------------------------------------------------------*/
void timer1_init(void)
{
 TCCR1B = 0x00;  //stop timer

 TCNT1H = 0xE3;  //设置 TC1 的 计数寄存器 高8位值,基于7.3728M晶振
 TCNT1L = 0xE1;  //设置 TC1 的 计数寄存器 低8位值,基于7.3728M晶振

 //OCR1AH = 0x1C; //设置 TC1 的 输出比较寄存器A 高8位值
 //OCR1AL = 0x20; //设置 TC1 的 输出比较寄存器A 低8位值

 //OCR1BH = 0x1C; //设置 TC1 的 输出比较寄存器B 高8位值
 //OCR1BL = 0x20; //设置 TC1 的 输出比较寄存器B 低8位值

 //ICR1H  = 0x1C; //设置 TC1 的 输入捕获寄存器 高8位值
 //ICR1L  = 0x20; //设置 TC1 的 输入捕获寄存器 低8位值

 TCCR1A = 0x00;
 TCCR1B = 0x05;  //设置TC1 为 CLK/1024分频,启动TC1

 MCUCR = 0x00;  //设置 MCU 的 控制寄存器
 GICR  = 0x00;  //设置 中断控制寄存器
 TIMSK = 0x04;  //设置 定时计数器 的 屏蔽寄存器
 //SEI();  //enable interrupts
}
/*--------------------------------------------------------------------
程序名称:定时器1中断服务程序
程序功能:
注意事项:
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
#pragma interrupt_handler timer1_ovf_isr:9
void timer1_ovf_isr(void)
{
 TCNT1H = 0xE3;  //reload counter high value
 TCNT1L = 0xE1;  //reload counter low value
 DISP_PORT++;  //每加1S,显示加1
}
/*--------------------------------------------------------------------
程序名称:
程序功能:
注意事项:没什么好注意的,不要直接对单片机控制板加220V电压就行了!
提示说明:
输    入:
返    回:
--------------------------------------------------------------------*/
void main(void)
{
 DISP_DDR = 0XFF; //设置显示口为输出
 timer1_init();
 SEI();
 while(1);
}


系统调试

时间在累积,LED也累积向上加,改变定时器的定时时间,LED向上加的速度加快!

以下资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!
