树莓派原装高质量摄像头模块 基于IMX477 可支持1230万像素 高灵敏度 兼容M12镜头 适用于树莓派系列主板

铝合金材质,适合集成到需要高视觉保真度的工业、商业应用中
价格
原价
型号
Raspberry Pi HQ Camera M12
SKU
23945
品牌
Raspberry Pi
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

Raspberry Pi HQ Camera M12

树莓派高质量摄像头模块

M12 底座 | 适用于树莓派系列主板

树莓派高清摄像头

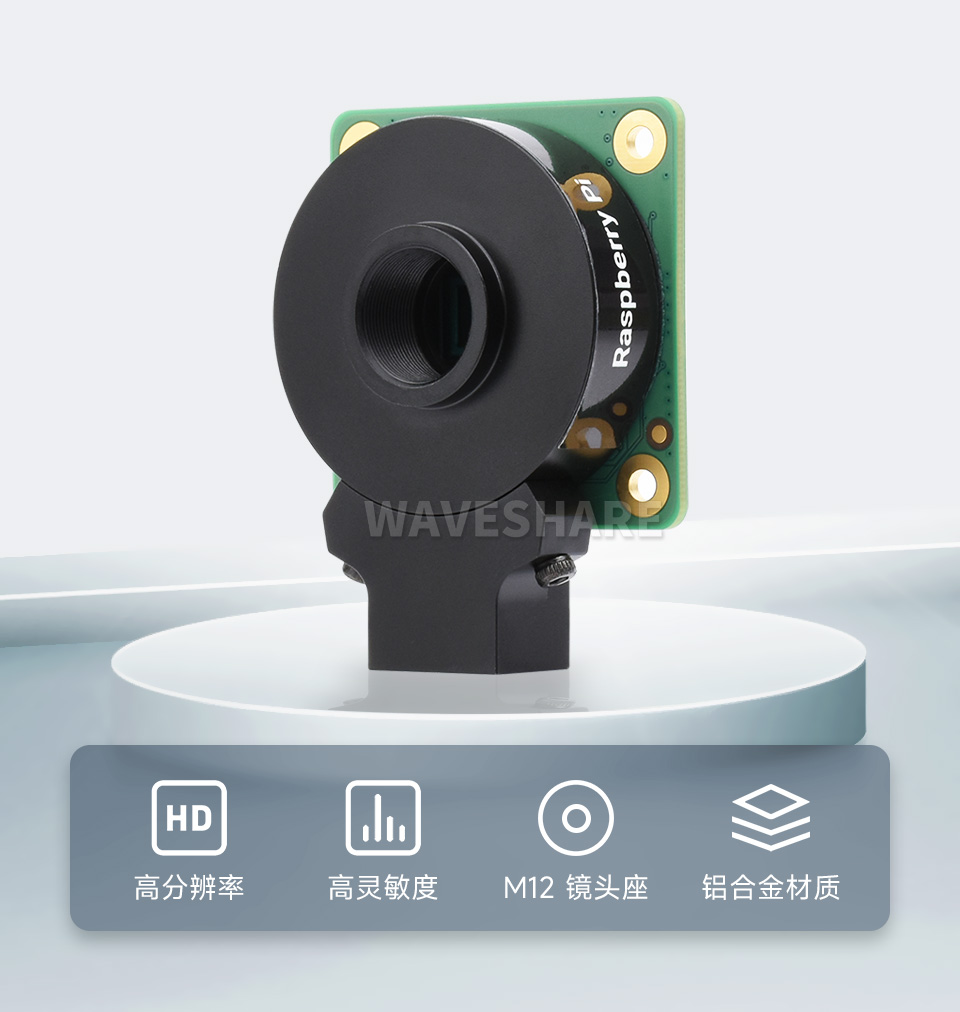

产品简介

Raspberry Pi HQ Camera M12 是树莓派的高质量摄像头模块的 M12 底座版本,基于索尼 IMX477R 感光芯片,可提供 12.3 万像素分辨率和优秀的低光性能,外形紧凑。
该摄像头采用 M12 底座,需要配合 M12 接口的镜头使用,适合集成到需要高视觉保真度的工业、商业应用中。 Raspberry Pi HQ Camera M12 兼容所有的的树莓派主板。

产品参数

树莓派高清摄像头镜头展示
传感器 型号: 索尼 IMX477R
1230 万像素: 4056 (H) × 3040 (V)
CMOS 对角线长度: 7.9mm
单像素尺寸: 1.55µm (H) × 1.55µm (V)
输出格式 RAW12 / 10 / 8,COMP8
后焦距 可调
镜头标准 M12
红外滤光片 集成
三脚架安装 1/4″ -20

可选 M12 镜头参数对比

型号 分辨率 焦距 (EFL)(mm) 光圈 (F/NO) 后焦距 (BFL)(mm) 畸变 工作
温度
材质 质量 视场角 (FOV)
像面
尺寸
对角 水平 垂直
M12 高分辨率镜头
WS1842714
14M 2.72 2.5 3.06 <-21% -30 ~ +75°C 8G+IR 9g 1/2.3" 184.6° 140.0° 102.6°
M12 高分辨率镜头
WS1053516
16M 3.56 2.5 5.92 <-17.6% -30 ~ +70°C 4G3P+IR 7g 1/2.3" 105.0° 88.0° 70.0°
1/2.5" 98.2° 87.7° 53.3°
M12 高分辨率镜头
WS1132712
12M 2.70 2.8 4.97 <-1.5% -30 ~ +70°C 5G2P+IR 6g 1/2.3" 113.0° 100.0° 82.7°
1/2.5" 108.0° 97.0° 67.0°
1/2.8" 101.0° 92.8° 60.3°
M12 高分辨率镜头
WS1603212
12M 3.20 2.0 6.14 <-64% -40 ~ +105°C 8G+IR 28g 1/1.7" 160.0° 131.0° 99.0°
1/1.8" 153.6° 129.0° 88.0°
1/2.8" 136.0° 113.5° 83.0°
M12 高分辨率镜头
WS0698012
12M 8.00 1.8 10.02 <-15.68% -20 ~ +60°C 8G+IR 12g 1/1.8" 69.5° 55.6° 40.3°
1/2.5" 50.7° 44.4° 32.6°
1/3.0" 43.0° 34.7° 26.4°
M12 高分辨率镜头
WS0202505
5M 25.00 1.7 5.20 <0.30% -20 ~ +80°C 6G+IR 9g 2/3.0" 20.2° 15.1° -
1/1.8" 16.5° 12.4° -
1/2.0" 14.5° 10.5° -
以上镜头螺纹尺寸为:M12*P0.5

更出色的成像效果

相比于普通树莓派摄像头的 800 万像素,HQ Camera 能支持高达 1230 万像素,而且像素面积增大约 50%,使相机拥有更好的成像效果

树莓派高清摄像头
更高的分辨率支持

树莓派高清摄像头
大像素让成像更清晰

加装镜头效果展示

树莓派高清摄像头

接入树莓派使用

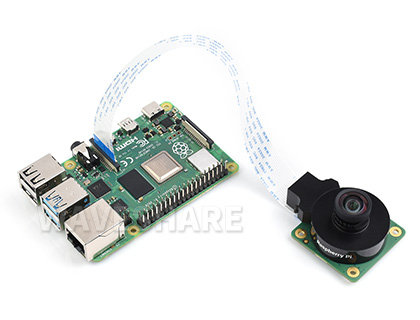

接入树莓派 4B

树莓派高清摄像头
树莓派高清摄像头

接入树莓派 5

树莓派高清摄像头
树莓派高清摄像头

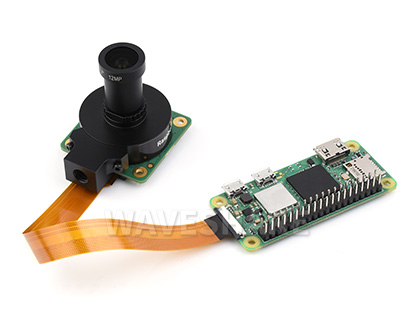

接入树莓派 Zero 2 W

树莓派高清摄像头
树莓派高清摄像头

以上图片仅供展示,本产品不含 树莓派 4B树莓派 5树莓派 Zero 2 W
M12 镜头黑色 FPC 线黄色 FPC 线

产品展示

树莓派高清摄像头
树莓派高清摄像头

产品尺寸

树莓派高清摄像头

产品选型

型号 像素 传感器 传感器尺寸 红外滤光片 镜头
标准
视场角(度) 光圈(F) 焦距(mm) 尺寸(mm) 适用范围
Raspberry Pi HQ Camera 1230万 IMX477 7.9mm 集成 C/CS - - - 38*38 Raspberry Pi、CM3/3+/4
IMX477 12.3MP Camera - - - 38*38 Raspberry Pi、CM3/3+/4、
Jetson 系列主板
Raspberry Pi HQ Camera M12 M12 - - - 38*38 Raspberry Pi、CM3/3+/4
IMX477-160 12.3MP Camera 160 2.2 2.75 26*25 Raspberry Pi、CM3/3+/4、
Jetson 系列主板
Raspberry Pi Global Shutter Camera 160万 IMX296 6.3mm 集成 C/CS - - - 38*38 Raspberry Pi、CM3/3+/4

产品资料

配置清单

树莓派高清摄像头
  1. Raspberry Pi HQ Camera M12 × 1
  2. 防尘帽 × 1
  1. M12 底座连接环 (3PCS) × 1
  2. 15PIN FFC (异向) × 1
