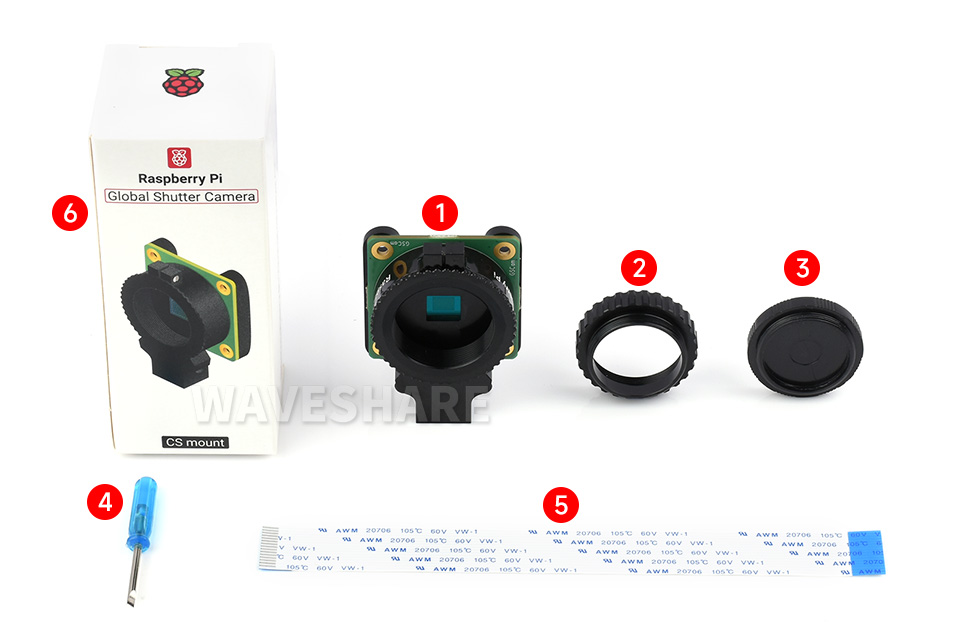

- 配置清单
树莓派公司禁止将此产品卖向古巴、伊朗、朝鲜、叙利亚、克里米亚、顿涅茨克、卢甘斯克、俄罗斯和白俄罗斯等国家或地区，我们亦不对以上国家或地区提供该产品的任何技术支持。

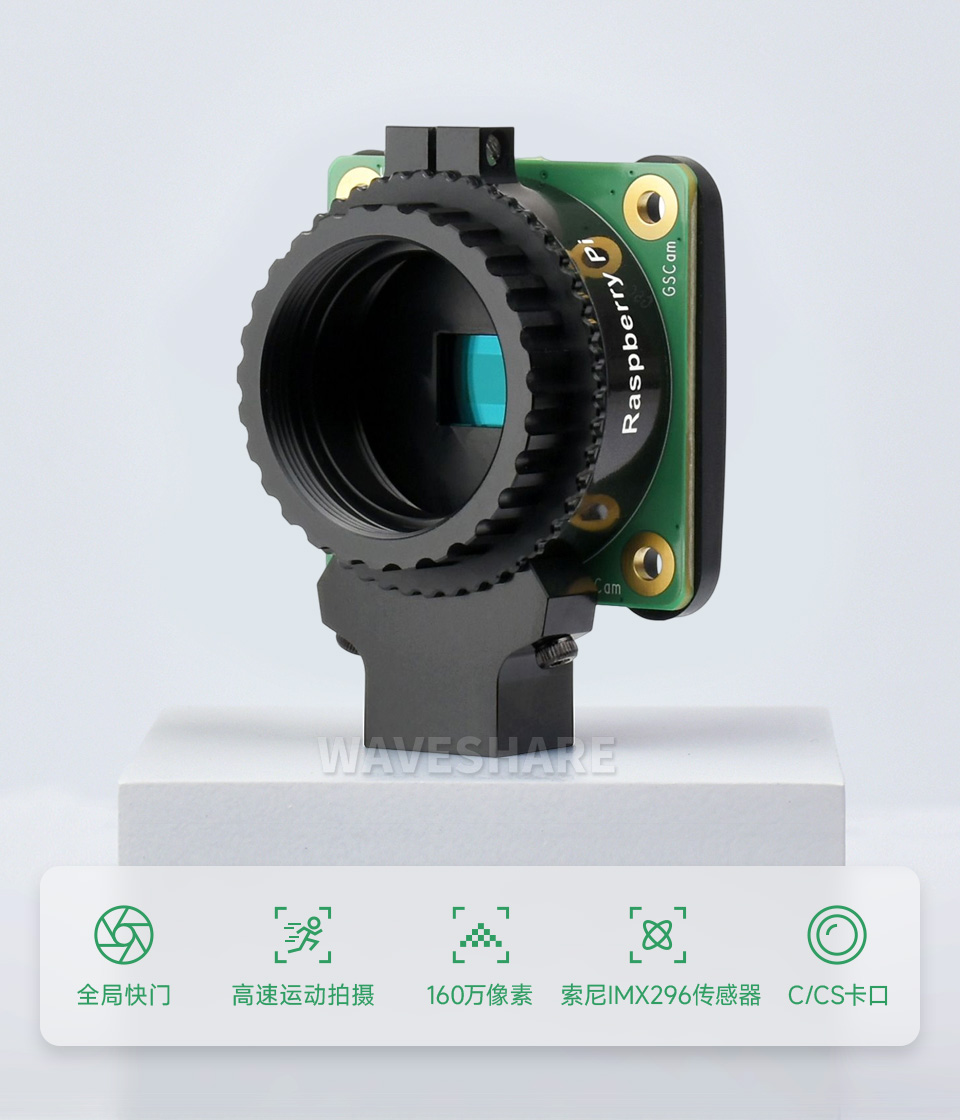

Raspberry Pi Global Shutter Camera
树莓派全局快门相机模块
兼容 C/CS 型镜头 | 适用于树莓派系列主板
产品简介
Raspberry Pi Global Shutter Camera 是树莓派新推出的全局快门相机模块，基于索尼 IMX296 感光芯片，可提供 160 万像素分辨率。能够捕捉快速运动物体而不会出现卷帘快门相机的典型果冻效果。它非常适合快速运动摄影和机器视觉应用。
凭借 3.45μm × 3.45μm 的大像素尺寸提供高感光度，全局快门相机可在较短曝光时间 (光线充足的情况下低至 30μs) 下工作，尽显高速摄影的优势。
相机搭载一个 C/CS 卡口的底座，可以适配 C 或者 CS 卡口的工业镜头。本模块支持树莓派全系列主板。
产品参数
| 传感器 | 型号： | 索尼 IMX296LQR-C |
|---|---|---|
| 158 万像素(彩色)： | 1456 × 1088 | |
| CMOS 对角线长度： | 6.3mm | |
| 单像素尺寸： | 3.45µm × 3.45µm | |
| 输出格式 | RAW10 | |
| 后焦距 | 可调 (12.5~22.4mm) | |
| 镜头标准 | CS-mount C-mount (配备 C-CS 转接环) |
|
| 红外滤光片 | 集成 | |
| 三脚架安装 | 1/4″ -20 | |
| 重量 | 41g | |
| 排线长度 | 150mm | |
可选镜头参数对比
| 型号 |  6mm 广角镜头 |
 16mm 长焦镜头 |
 25mm 长焦镜头 |
 35mm 长焦镜头 |
 8-50mm 变焦镜头 |
 100 倍 放大镜头 |
|---|---|---|---|---|---|---|
| 像面尺寸 | 1/2″ | 1″ | 2/3″ | 1″ | 1/2.3″ | 1/2″ |
| 焦距 | 6mm | 16mm | 25mm | 35mm | 8~50mm | - |
| 通光孔径 | F1.2 | F1.4-16 | F1.4-16 | F1.7-16 | F1.4 | - |
| 光学倍数 | - | - | - | - | - | 0.12X~1.8X |
| 变倍比 | - | - | - | - | - | 15:01 |
| 镜头安装 接口 |
CS-mount | C-mount | C-mount | C-mount | C-mount | C/CS-mount |
| 视场角 | 63° |
1″ 44.6°×33.6° 2/3″ 30.0°×23.2° 1/1.8″ 24.7°×18.6° 1/2″ 21.8°×16.4° |
2/3″ 20.2°×15.1° 1/1.8″ 16.5°×12.4° 1/2″ 14.5°×10.5° |
1″ 20.9°×15.8° 2/3″ 14.4°×10.8° 1/2″ 10.5°×7.9° |
45°-5.35° | - |
| 后焦距 | 7.53mm | 17.53mm | 17.53mm | 17.53mm | 17.53mm | - |
| 光学总长 | - | 67.53mm | - | - | - | - |
| 畸变 | - |
1″ (-0.7%) 1/2″ (-0.5%) 1/3″ (-0.15%) |
0.05% | 0.35% | - | <-0.1% |
| 最近物距 | 0.20m | 0.20m | 0.25m | 0.30m | 0.20m | 2.4mm |
| 外形尺寸 | Φ30.00×34.00 mm |
Φ39.00×50.00 mm |
Φ34.00×34.00 mm |
Φ35.00×34.00 mm |
Φ40.00×68.30 mm |
Φ39.00×112.00 mm |
| 操作方法 | 手动光圈 | 手动光圈 | 手动光圈 | 手动光圈 | 手动光圈 | 固定光圈 |
| 产品重量 | 53g | 133.7g | 82g | 78g | 148g | 202g |
全局快门 成像更清晰
全局快门摄像头拍摄快速运动物体时无果冻效果
更适用于高速运动抓拍
卷帘快门
全局快门
加装镜头效果展示

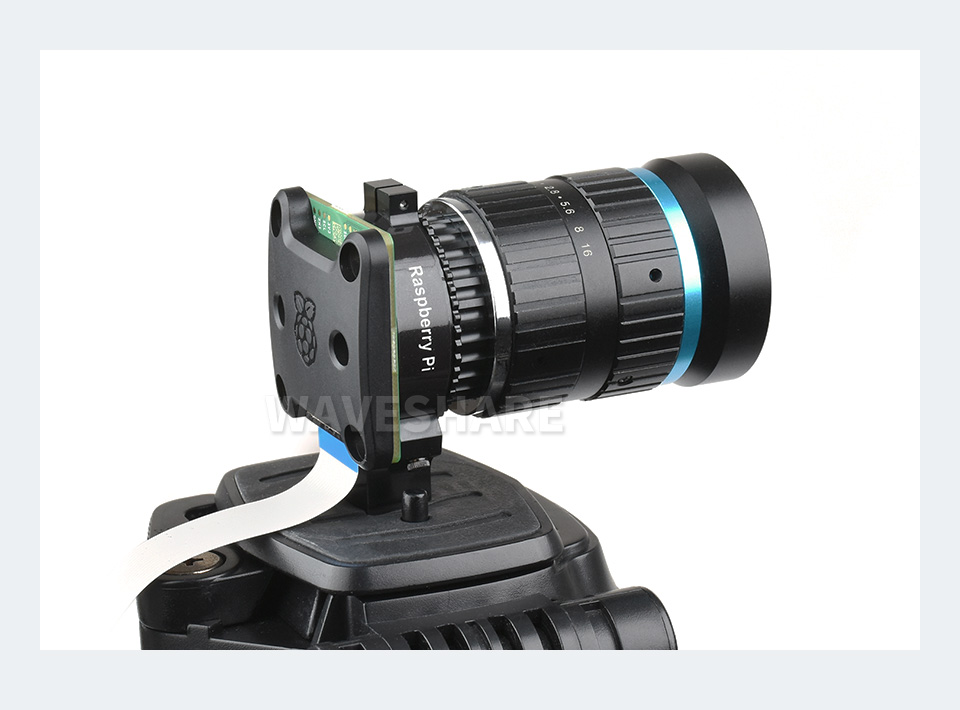

支持安装相机支架
接入树莓派使用

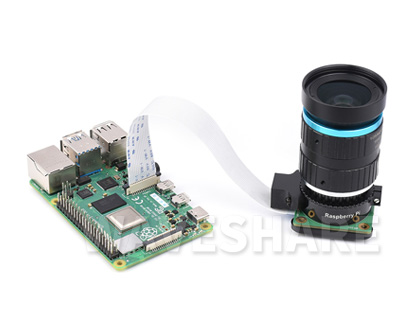

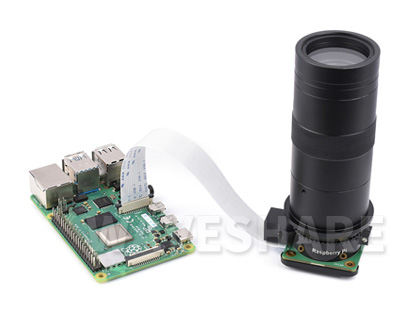

接入树莓派 4B
接入树莓派 5

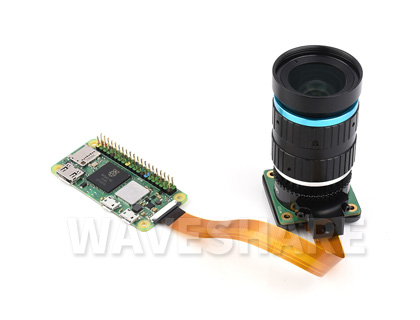

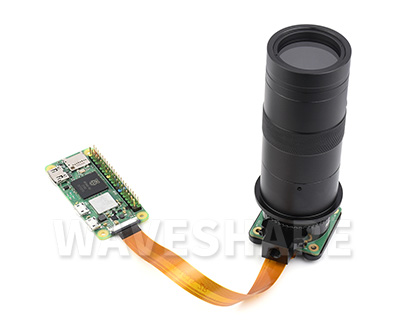

接入树莓派 Zero 2 W
以上图片仅供展示，本产品不含 树莓派 4B、树莓派 5、树莓派 Zero 2 W、
16 毫米长焦镜头和 100 倍放大镜头

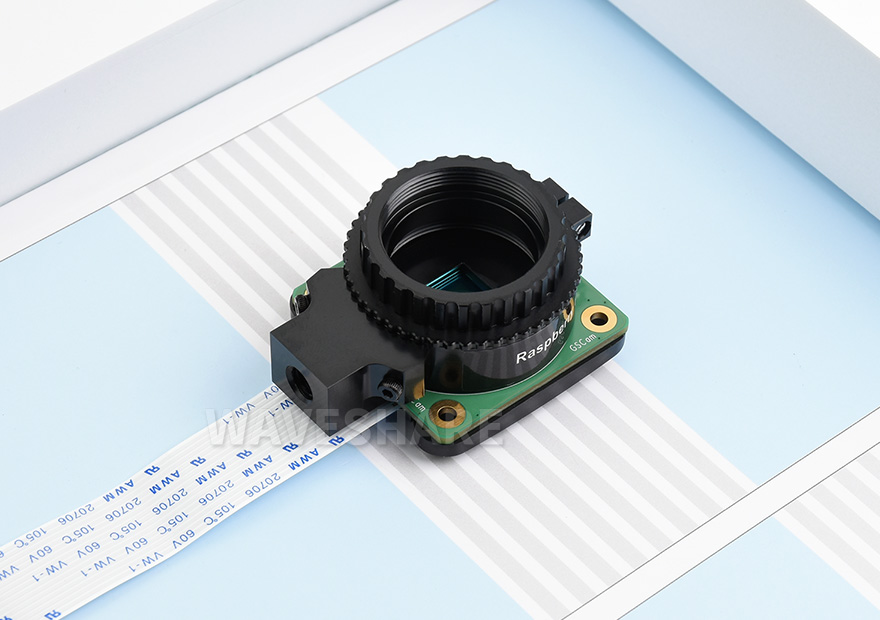

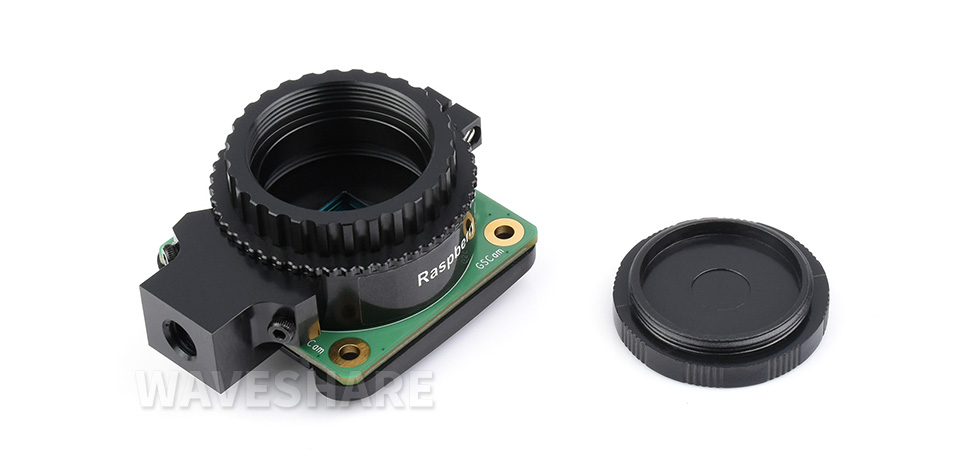

产品展示
产品尺寸
产品选型
| 型号 | 像素 | 传感器 | 视场角(度) | 畸变 | 快门方式 | 红外滤光片 | 光圈(F) | 焦距(mm) | 适用范围 | 备注 |
|---|---|---|---|---|---|---|---|---|---|---|
| OV9281-110 Camera | 1MP (1280×800) |
OV9281 | 110°(D)×93°(H)×70°(V) | <1% | 全局快门 | 无 | 2.2 | 2.1 | 树莓派全系列主板和计算模块 | 全局快门，黑白摄像头，无畸变 |
| OV9281-120 Camera | 120°(D) | <7.5% | 2.5 | 2.33 | 全局快门，黑白摄像头，广角 | |||||
| OV9281-160 Camera | 160°(D)×126°(H)×91°(V) | <14.3% | 2.35 | 3.15 | 全局快门，黑白摄像头，广角 | |||||
| Raspberry Pi Global Shutter Camera | 1.6MP (1440×1080) |
IMX296 | - | - | 集成 | - | - | C/CS底座，全局快门，树莓派官方摄像头 | ||
| IMX296 Global Camera (A) | - | - | 集成 | - | - | C/CS底座，全局快门 | ||||
| IMX296-130 BW Camera | 130°(D)×99°(H)×72° | <20% | 集成 | 1.6 | 3 | 全局快门，黑白摄像头 | ||||
| IMX290 2MP Camera (A) | 2MP (1920×1080) |
IMX290 | 94°(D)×86°(H)×56°(V) | <-0.3% | 卷帘快门 | 集成 | 2.7 | 2.88 | 无畸变，宽动态 | |
| IMX290-83 IR-CUT Camera | 90°(D)×83°(H)×47°(V) | <5% | IR-CUT | 2 | 3.95 | IR-CUT，宽动态 | ||||
| IMX291-83 IR-CUT Camera | IMX291 | 90°(D)×83°(H)×47°(V) | <5% | IR-CUT | 2 | 3.95 | IR-CUT，宽动态 | |||
| IMX327 2MP IR-CUT Camera (A) | IMX327 | 90°(D)×83°(H)×47°(V) | <5% | IR-CUT | 2 | 3.95 | IR-CUT，宽动态 | |||
| IMX462-100 2MP Starlight Camera | IMX462 | 100.0° | <-32% | 集成 | 1 | 3.9 | 适配树莓派系列主板和Jetson Nano主板 | 星光级，自带ISP，需配合驱动使用 | ||
| IMX462-127 2MP Starlight Camera | 127.9° | <-51% | 集成 | 1.61 | 3.18 | |||||
| IMX462 IR-CUT Camera (A) | 90°(D) | <5% | IR-CUT | 2 | 3.95 | 树莓派全系列主板和计算模块 | IR-CUT，宽动态 | |||
| SC3336 3MP Camera (B) | 3MP (2304×1296) |
SC3336 | 98.3°(D) | <33% | 集成 | 2 | 3.95 | 适用于Luckfox Pico系列主板 | 高灵敏度，低暗电流 | |
| MIS5001 5MP Camera (A) | 5MP (2592×1944) |
MIS5001 | 93° | <-10.7% | 集成 | 1.6 | 4.15 | 高灵敏度，低暗电流 | ||
| MIS5001 5MP Camera (B) | 95.5° | <1% | 集成 | 2.4 | 2.88 | 高灵敏度，低暗电流，无畸变 | ||||
| RPi Camera (B) | OV5647 | 60.6°(D) | - | 集成 | 2 | 6 | 适配树莓派全系列主板，RDK主板 | - | ||
| RPi Camera (F) | 60°(D) | <0.32% | 无 | 2 | 3.6 | 无畸变，夜视 | ||||
| RPi Camera (G) | 160°(D) | <14.3% | 集成 | 2.35 | 3.15 | 广角 | ||||
| RPi Camera (H) | 160°(D) | <14.3% | 无 | 2.35 | 3.15 | 鱼眼镜头，夜视 | ||||
| RPi Camera (I) | 185°(D) | - | 集成 | 2 | 1.55 | 鱼眼镜头 | ||||
| RPi Camera (M) | 200°(D) | - | 集成 | 2 | 0.87 | 鱼眼镜头 | ||||
| RPi IR-CUT Camera | 50°(D) | - | IR-CUT | 2 | 3.6 | IR-CUT | ||||
| RPi Zero V1.3 Camera | 69.8°(D) | - | 集成 | 2.8 | 3.21 | 适配22PIN接口的树莓派主板和计算模块 | 小尺寸 | |||
| RPi FPC Camera (B) | 72.9°(D) | - | 集成 | 2.4 | 3.89 | 适配15PIN接口的树莓派主板和计算模块，RDK主板 | 小尺寸 | |||
| OV5647-70 5MP OIS Camera | 70°(D) | <1.0% | 集成 | 2.8 | 3.2 | 光学防抖 | ||||
| IMX219-77 Camera | 8MP (3296×2512) |
IMX219 | 79.3° | <1% | 集成 | 2 | 2.85 | 适配树莓派全系列主板，RDK主板 | 无畸变，高像素 | |
| IMX219-77IR Camera | 79.3° | <1% | 无 | 2 | 2.85 | 支持夜视 | ||||
| IMX219-120 Camera | 120° | <1% | 集成 | 2.64 | 2.85 | 广角 | ||||
| IMX219-160 Camera | 160° | <14.3% | 集成 | 2.35 | 3.15 | 广角 | ||||
| IMX219-D160 | 160° | <14.3% | 集成 | 2.35 | 3.15 | 摄像头模组，需要搭配底板使用 | ||||
| IMX219-160IR Camera | 160° | <14.3% | 无 | 2.35 | 3.15 | 夜视，广角 | ||||
| IMX219-160 IR-CUT Camera | 162.4° | <-22.7% | IR-CUT | 2.7 | 1.75 | 夜视，IR-CUT | ||||
| IMX219-170 Camera | 170° | <22% | 集成 | 2.4 | 2.2 | 广角 | ||||
| IMX219-200 Camera | 200° | <11% | 集成 | 2 | 0.87 | 鱼眼 | ||||
| IMX219-83 Stereo Camera | 83°(D)×73°(H)×50°(V) | <1% | 集成 | 2.4 | 2.6 | 适配双摄像头接口的树莓派主板和计算模块，RDK主板，Jetson 主板 | 双目摄像头，板载IMU | |||
| RPi Camera V2 | 62.2°(D) | - | 集成 | 2 | 3.04 | 适配树莓派全系列主板和计算模组, RDK主板，Jetson主板 | 树莓派官方摄像头 | |||
| RPi NoIR Camera V2 | 62.2°(D) | - | 无 | 2 | 3.04 | 树莓派官方摄像头 | ||||
| IMX415 8MP AF Camera | IMX415 | 95.5°(D) | <1% | 集成 | 2.4 | 2.2 | 自动对焦 | |||
| IMX415 8MP Camera (A) | 95.5°(D) | <1% | IR-CUT | 2.4 | 2.88 | 树莓派全系列主板和计算模块，luckfox主板 | IR-CUT | |||
| IMX415-98 IR-CUT Camera | 98°(D) | <1% | IR-CUT | 2 | 3.95 | IR-CUT | ||||
| Raspberry Pi Camera Module 3 | 11.9MP (4608×2592) |
IMX708 | 75°(D) | - | 集成 | 1.8 | 4.74 | 树莓派全系列主板和计算模块 | 树莓派官方摄像头，自动对焦 | |
| Raspberry Pi Camera Module 3 Wide | 120°(D) | - | 集成 | 2.2 | 2.75 | 树莓派官方摄像头，自动对焦，广角 | ||||
| Raspberry Pi Camera Module 3 NoIR | 75°(D) | - | 无 | 1.8 | 4.74 | 树莓派官方摄像头，自动对焦，夜视 | ||||
| Raspberry Pi Camera Module 3 NoIR Wide | 120°(D) | - | 无 | 2.2 | 2.75 | 树莓派官方摄像头，自动对焦，广角，夜视 | ||||
| Camera Module 3 Sensor Assembly | 75°(D) | - | 集成 | 1.8 | 4.74 | 树莓派官方摄像头模组，需要搭配底板使用，自动对焦 | ||||
| Camera Module 3 Sensor Assembly NoIR | 75°(D) | - | 无 | 1.8 | 4.74 | 树莓派官方摄像头模组，需要搭配底板使用，夜视，自动对焦 | ||||
| Camera Module 3 Sensor Assembly Wide | 120°(D) | - | 集成 | 2.2 | 2.75 | 树莓派官方摄像头模组，需要搭配底板使用，广角，自动对焦 | ||||
| Camera Module 3 Sensor Assembly Wide NoIR | 120°(D) | - | 无 | 2.2 | 2.75 | 树莓派官方摄像头模组，需要搭配底板使用，广角夜视，自动对焦 | ||||
| IMX708-75 Camera | 75°(D) | - | 集成 | 1.8 | 4.74 | 自动对焦，搭配官方模组 | ||||
| IMX708-75 Camera NoIR | 75°(D) | - | 无 | 1.8 | 4.74 | 夜视，自动对焦，搭配官方模组 | ||||
| IMX708-120 Camera | 120°(D) | - | 集成 | 2.2 | 2.75 | 广角，自动对焦，搭配官方模组 | ||||
| IMX708-120 Camera NoIR | 120°(D) | - | 无 | 2.2 | 2.75 | 广角夜视，自动对焦，搭配官方模组 | ||||
| IMX708-120 Camera Module | 120°(D) | <3.5% | 集成 | 2.2 | 3.08 | 摄像头模组，需要搭配底板使用，自动对焦 | ||||
| IMX708-120 Camera (B) | 120°(D) | <3.5% | 集成 | 2.2 | 3.08 | 广角，高像素 | ||||
| IMX378-190 12.3MP Camera (B) | 12.3MP (4056×3040) |
IMX378 | 190°(D) | <58% | 集成 | 2.4 | 6.5 | 全景镜头 | ||
| IMX477 12.3MP Camera | 12.3MP (4056×3040) |
IMX477 | - | - | 集成 | - | - | 树莓派全系列主板和计算模块，RDK主板，Jetson主板 | C/CS底座，需要搭配镜头使用 | |
| IMX477-160 12.3MP Camera | 154.2°(D)×117.6°(H)×85.6°(V) | -72.3% | 集成 | 2.7 | 3.25 | 广角，高像素 | ||||
| IMX477 IR-CUT Camera (A) | 90°(D) | <12.5% | IR-CUT | 2 | 3.95 | IR-CUT，高像素 | ||||
| IMX477 IR-CUT Camera (B) | 113°(D) | <-1.5% | IR-CUT | 2.8 | 2.7 | IR-CUT，高像素 | ||||
| Raspberry Pi HQ Camera M12 | - | - | 集成 | - | - | M12底座，需要搭配镜头使用，官方摄像头 | ||||
| Raspberry Pi HQ Camera | - | - | 集成 | - | - | C/CS底座，需要搭配镜头使用，官方摄像头 | ||||
| Raspberry Pi AI Camera | IMX500 | 78.3°(D)×66°(H)×52.3°(V) | - | 集成 | 1.79 | 4.74 | 树莓派全系列主板和计算模块 | 官方摄像头，AI摄像头 |
