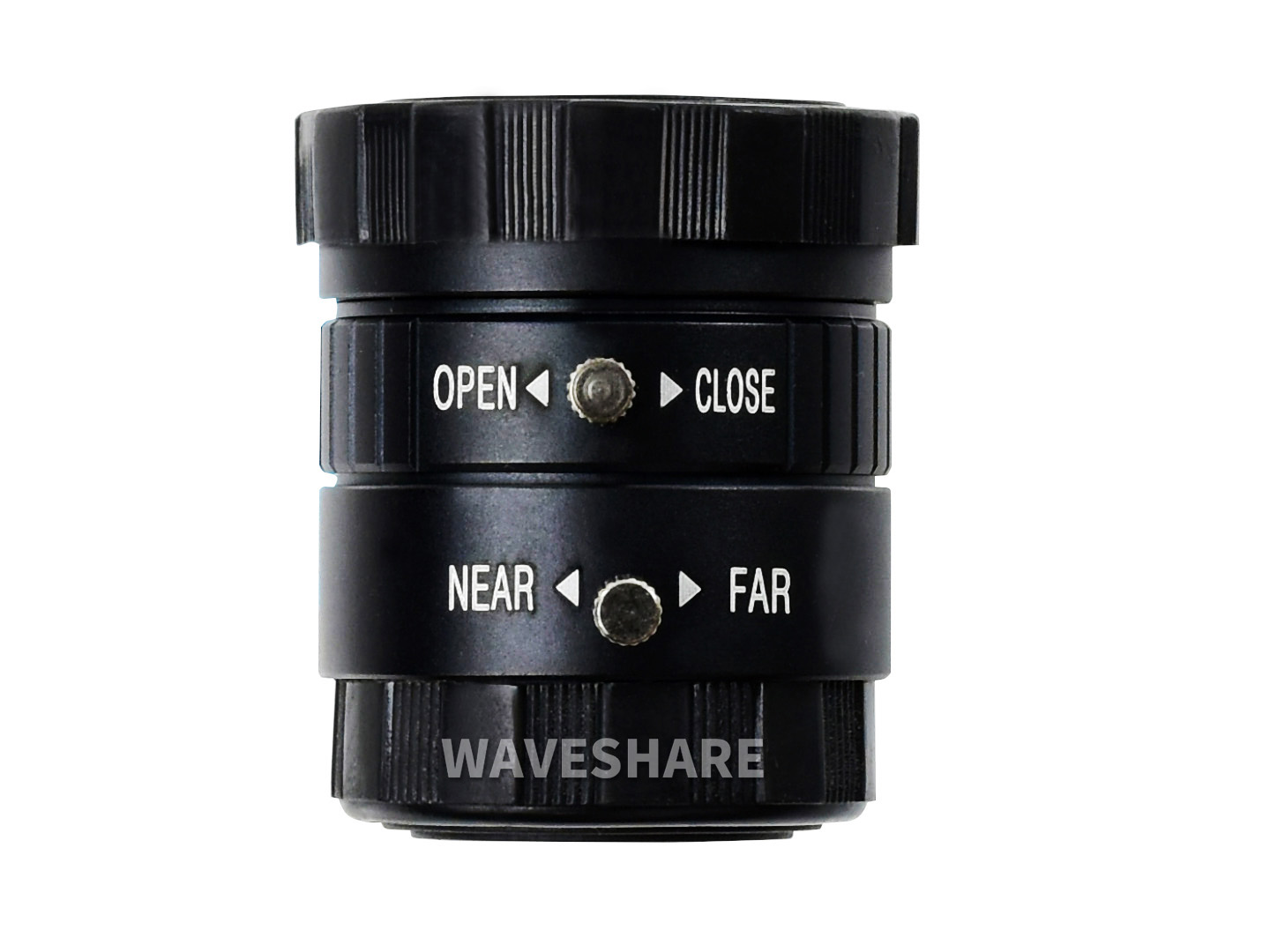

高质量工业级高清广视角镜头 6mm焦距 63度视场角 CS型接口 兼容Raspberry Pi HQ Camera

可以搭配Raspberry Pi HQ Camera使用,适用于工业和消费类场景,包括安全摄像机、或者其他需要更高级别的视觉保真度和更专业光学器件的应用领域。

型号 6mm Wide Angle Lens for Pi

SKU 18039

  • 关联商品
高质量工业级高清广视角镜头 6mm焦距  63度视场角 CS型接口 兼容Raspberry Pi HQ Camera

高质量工业级高清广视角镜头 6mm焦距 63度视场角 CS型接口 兼容Raspberry Pi HQ Camera

+ =

已选择{{choose_count}}件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车
树莓派高清摄像头

6mm Wide Angle Lens for Pi

树莓派广角镜头

同类镜头参数对比


  树莓派高清摄像头
6mm广角镜头
树莓派高清摄像头
16mm长焦镜头
树莓派高清摄像头
25mm长焦镜头
树莓派高清摄像头
35mm长焦镜头
树莓派高清摄像头
8-50mm变焦镜头
像面尺寸 1/2″ 1″ 2/3″ 1″ 1/2.3″
焦距 6mm 16mm 25mm 35mm 8-50mm
通光孔径 F1.2 F1.4-16 F1.4-16 F1.7-16 F1.4
镜头安装
接口
CS-mount C-mount C-mount C-mount C-mount
视场角 63° 1″ 44.6°×33.6°
2/3″ 30.0°×23.2°
1/1.8″ 24.7°×18.6°
1/2″ 21.8°×16.4°
2/3″ 20.2°×15.1°
1/1.8″ 16.5°×12.4°
1/2″ 14.5°×10.5°
1″ 20.9°×15.8°
2/3″ 14.4°×10.8°
1/2″ 10.5°×7.9°
45°-5.35°
后焦距 7.53mm 17.53mm 17.53mm 17.53mm 17.53mm
光学总长 - 67.53mm - - -
畸变 - 1″(-0.7%)
1/2″(-0.5%)
1/3″(-0.15%)
0.05% 0.35% -
最近物距 0.20m 0.20m 0.25m 0.30m 0.20m
外形尺寸 Φ30.00×34.00mm Φ39.00×50.00mm Φ34.00×34.00mm Φ35.00×34.00mm Φ40.00×68.30mm
操作方法 手动光圈 手动光圈 手动光圈 手动光圈 手动光圈
产品重量 53g 133.7g 82g 78g 148g

广视角镜头


树莓派高清摄像头广视角镜头

安装镜头效果展示

安装到Raspberry Pi HQ Camera上,须去掉C/CS连接环

树莓派高清摄像头镜头展示
树莓派高清摄像头接入Raspberry Pi HQ Camera

接入树莓派

树莓派高清摄像头接入树莓派
树莓派高清摄像头接入树莓派
注: 本产品不含示意图中的树莓派主板和Raspberry Pi HQ Camera
用在树莓派Zero主板上还须另外选购Raspberry Pi Zero v1.3 Camera Cable

资料及服务



资料路径:www.waveshare.net/wiki/Raspberry_Pi_HQ_Camera

配置清单


6mm Wide Angle Lens for Pi×1


树莓派高清摄像头配置清单
