Raspberry Pi HQ Camera

树莓派高质量摄像头模块

适用于树莓派系列主板

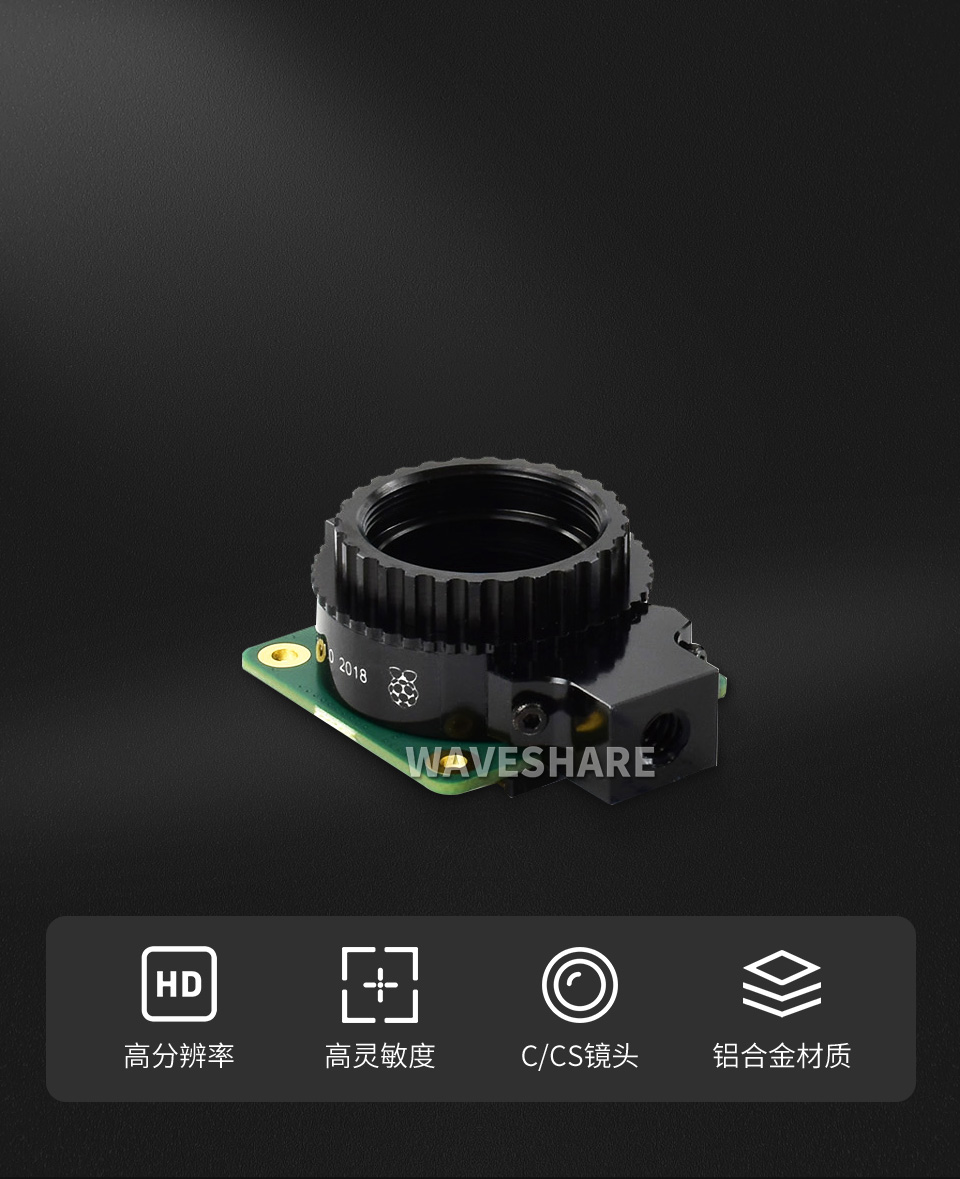

树莓派高清摄像头

Raspberry Pi HQ Camera 是树莓派新推出的高质量摄像头模块,基于 IMX477R,兼容树莓派系列主板,需要搭配 C 或 CS 型的镜头使用。它可提供更高的分辨率 (可达 1230 万像素) 和更高的灵敏度 (每个像素的面积大约增加 50%,比现有的 RPi Camera V2 拥有更好的低光性能)。Raspberry Pi HQ Camera 可以替代 RPi Camera V2,适用于工业和消费类场景,包括安全摄像机、或者其他需要更高级别的视觉保真度和更专业光学器件的应用领域。

产品参数

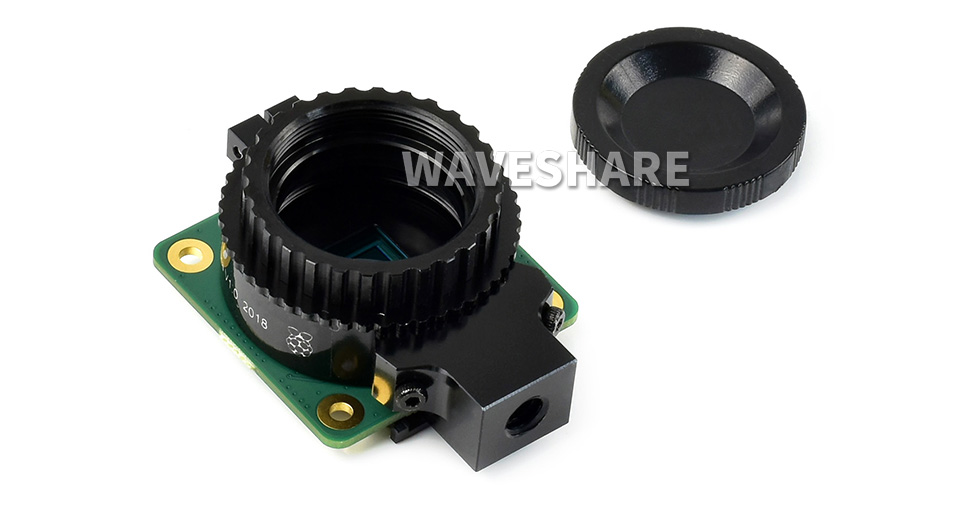

树莓派高清摄像头镜头展示
传感器 型号: 索尼 IMX477R
1230 万像素: 4056 (H) × 3040 (V)
CMOS 对角线长度: 7.9mm
单像素尺寸: 1.55µm (H) × 1.55µm (V)
输出格式 RAW12 / 10 / 8,COMP8
后焦距 可调 (12.5mm-22.4mm)
镜头标准 C-mount/CS-mount (配套 C/CS 连接环)
红外滤
光片
集成
三脚架
安装
1/4″ -20
兼容标准 FCC 47 CFR Part 15, Subpart B, Class B Digital Device
Electromagnetic Compatibility Directive (EMC) 2014/30/EU
Restriction of Hazardous Substances (RoHS) Directive 2011/65/EU

可选镜头参数对比

型号 树莓派高清摄像头
6mm
广角镜头

树莓派高清摄像头
16mm
长焦镜头

树莓派高清摄像头
25mm
长焦镜头

树莓派高清摄像头
35mm
长焦镜头

树莓派高清摄像头
8-50mm
变焦镜头

树莓派高清摄像头
100 倍
放大镜头

像面尺寸 1/2″ 1″ 2/3″ 1″ 1/2.3″ 1/2″
焦距 6mm 16mm 25mm 35mm 8~50mm -
通光孔径 F1.2 F1.4-16 F1.4-16 F1.7-16 F1.4 -
光学倍数 - - - - - 0.12X~1.8X
变倍比 - - - - - 15:01
镜头安装
接口
CS-mount C-mount C-mount C-mount C-mount C/CS-mount
视场角 63° 1″ 44.6°×33.6°
2/3″ 30.0°×23.2°
1/1.8″ 24.7°×18.6°
1/2″ 21.8°×16.4°
2/3″ 20.2°×15.1°
1/1.8″ 16.5°×12.4°
1/2″ 14.5°×10.5°
1″ 20.9°×15.8°
2/3″ 14.4°×10.8°
1/2″ 10.5°×7.9°
45°-5.35° -
后焦距 7.53mm 17.53mm 17.53mm 17.53mm 17.53mm -
光学总长 - 67.53mm - - - -
畸变 - 1″ (-0.7%)
1/2″ (-0.5%)
1/3″ (-0.15%)
0.05% 0.35% - <-0.1%
最近物距 0.20m 0.20m 0.25m 0.30m 0.20m 2.4mm
外形尺寸 Φ30.00×34.00
mm
Φ39.00×50.00
mm
Φ34.00×34.00
mm
Φ35.00×34.00
mm
Φ40.00×68.30
mm
Φ39.00×112.00
mm
操作方法 手动光圈 手动光圈 手动光圈 手动光圈 手动光圈 固定光圈
产品重量 53g 133.7g 82g 78g 148g 202g

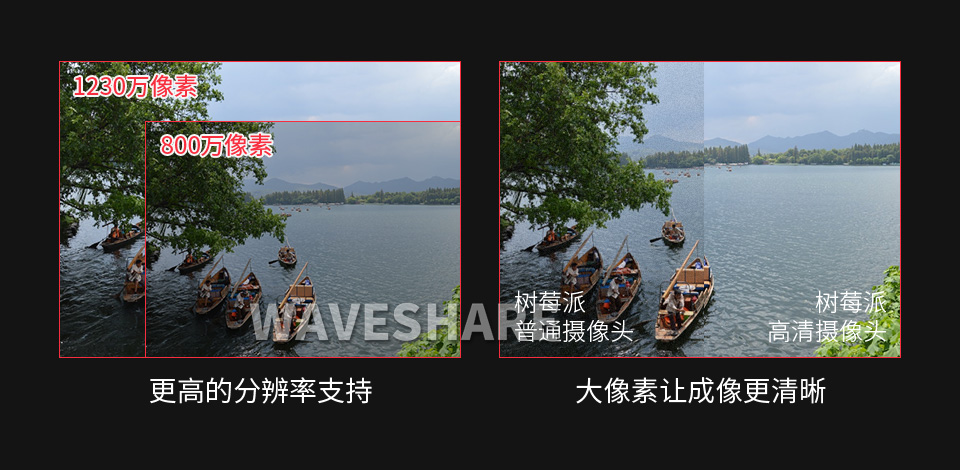

更高的分辨率支持
更好的成像效果

相比于普通树莓派摄像头的 800 万像素,HQ Camera 能支持高达 1230 万像素,而且像素面积增大约 50%,使相机拥有更好的成像效果

树莓派高清摄像头更高的分辨率支持

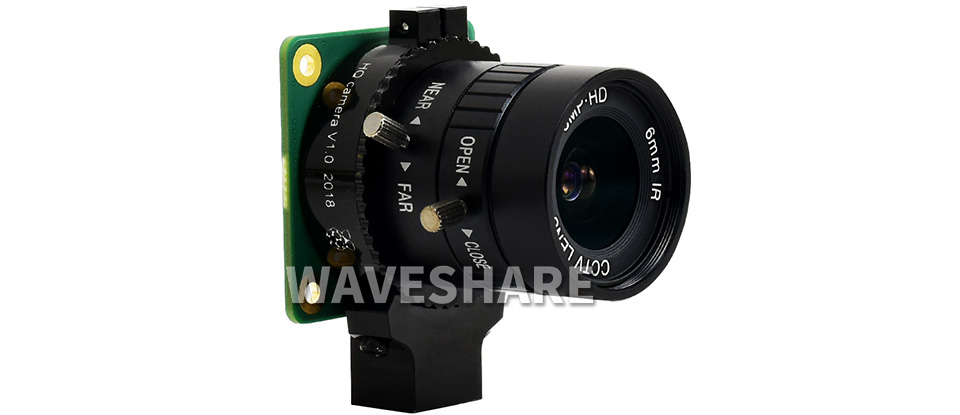

加装镜头效果展示

加装 16 毫米长焦镜头,须加上 C/CS 连接环
加装 6 毫米广角镜头,须去掉 C/CS 连接环

树莓派高清摄像头加装镜头效果展示
树莓派高清摄像头加装镜头效果展示

接入树莓派使用

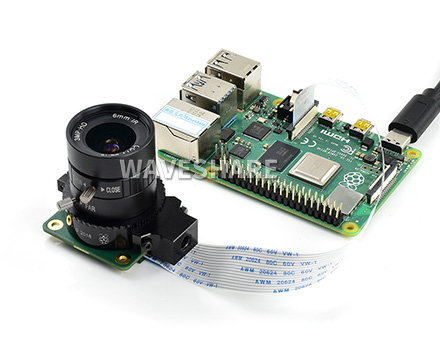

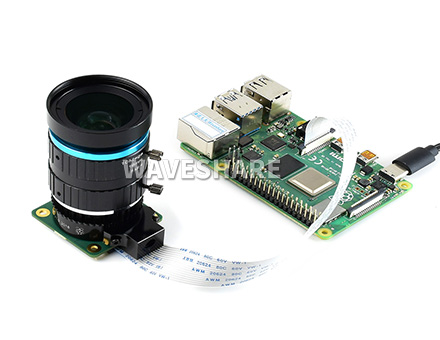

接入树莓派 4B

树莓派高清摄像头
树莓派高清摄像头

接入树莓派 5

树莓派高清摄像头
树莓派高清摄像头

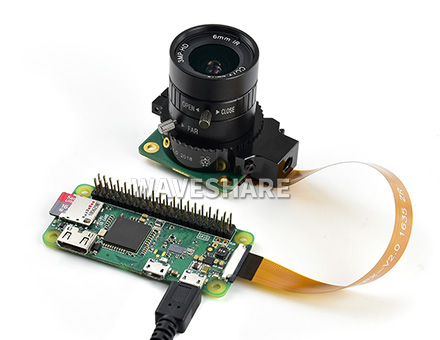

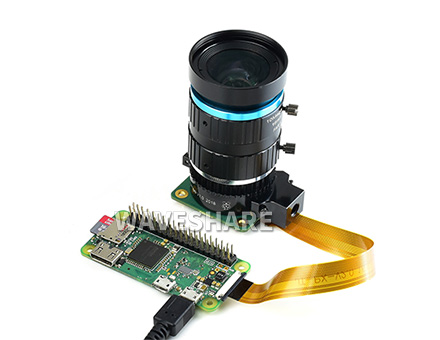

接入树莓派 Zero 2 W

树莓派高清摄像头
树莓派高清摄像头

以上图片仅供展示,本产品不含 树莓派 4B树莓派 5树莓派 Zero 2 W16 毫米长焦镜头6 毫米广角镜头黑色 FPC 线黄色 FPC 线

硬件总览

树莓派高清摄像头硬件总览

产品尺寸

树莓派高清摄像头产品尺寸

产品选型

型号 像素 传感器 传感器尺寸 红外滤光片 镜头
标准
视场角(度) 光圈(F) 焦距(mm) 尺寸(mm) 适用范围
Raspberry Pi HQ Camera 1230万 IMX477 7.9mm 集成 C/CS - - - 38*38 Raspberry Pi、CM3/3+/4
IMX477 12.3MP Camera - - - 38*38 Raspberry Pi、CM3/3+/4、
Jetson 系列主板
Raspberry Pi HQ Camera M12 M12 - - - 38*38 Raspberry Pi、CM3/3+/4
IMX477-160 12.3MP Camera 160 2.2 2.75 25*24 Raspberry Pi、CM3/3+/4、
Jetson 系列主板
Raspberry Pi Global Shutter Camera 160万 IMX296 6.3mm 集成 C/CS - - - 38*38 Raspberry Pi、CM3/3+/4

产品资料

配置清单

树莓派高清摄像头配置清单
  1. Raspberry Pi HQ Camera × 1
  2. C/CS 连接环 × 1
  3. 防尘帽 × 1
  1. FFC 线缆 × 1
  2. 螺丝刀 × 1
  3. 包装盒 × 1
