高质量摄像头模块
IMX477 12.3MP Camera
适用于树莓派系列、Jetson 系列和 RDK 系列等主板
IMX477 12.3MP Camera 高质量摄像头模块，基于 IMX477R，兼容树莓派计算模块系列，需要搭配 C 或 CS 型的镜头使用。相对于 IMX219 摄像头，它可提供更高的分辨率 (可达 1230 万像素) 和更高的灵敏度 (每个像素的面积大约增加 50%)，适用于工业和消费类场景，包括安全摄像机或者其他需要更高级别视觉保真度和更专业光学器件的应用领域。
产品参数
| 传感器 | 型号 | 索尼 IMX477R |
|---|---|---|
| 1230 万像素 | 4056 (H) × 3040 (V) | |
| CMOS 对角线长度 | 7.9mm | |
| 单像素尺寸 | 1.55µm (H) × 1.55µm (V) | |
| 输出格式 | RAW12 / 10 / 8，COMP8 | |
| 后焦距 | 可调 | |
| 镜头标准 | C-mount/CS-mount (配套 C/CS 连接环) | |
| 红外滤光片 | 集成 | |
可选镜头参数对比
| 型号 |  6mm 广角镜头 |
 16mm 长焦镜头 |
 25mm 长焦镜头 |
 35mm 长焦镜头 |
 8-50mm 变焦镜头 |
 100 倍 放大镜头 |
|---|---|---|---|---|---|---|
| 像面尺寸 | 1/2″ | 1″ | 2/3″ | 1″ | 1/2.3″ | 1/2″ |
| 焦距 | 6mm | 16mm | 25mm | 35mm | 8~50mm | - |
| 通光孔径 | F1.2 | F1.4-16 | F1.4-16 | F1.7-16 | F1.4 | - |
| 光学倍数 | - | - | - | - | - | 0.12X~1.8X |
| 变倍比 | - | - | - | - | - | 15:01 |
| 镜头安装 接口 |
CS-mount | C-mount | C-mount | C-mount | C-mount | C/CS-mount |
| 视场角 | 63° |
1″ 44.6°×33.6° 2/3″ 30.0°×23.2° 1/1.8″ 24.7°×18.6° 1/2″ 21.8°×16.4° |
2/3″ 20.2°×15.1° 1/1.8″ 16.5°×12.4° 1/2″ 14.5°×10.5° |
1″ 20.9°×15.8° 2/3″ 14.4°×10.8° 1/2″ 10.5°×7.9° |
45°-5.35° | - |
| 后焦距 | 7.53mm | 17.53mm | 17.53mm | 17.53mm | 17.53mm | - |
| 光学总长 | - | 67.53mm | - | - | - | - |
| 畸变 | - |
1″ (-0.7%) 1/2″ (-0.5%) 1/3″ (-0.15%) |
0.05% | 0.35% | - | <-0.1% |
| 最近物距 | 0.20m | 0.20m | 0.25m | 0.30m | 0.20m | 2.4mm |
| 外形尺寸 | Φ30.00×34.00 mm |
Φ39.00×50.00 mm |
Φ34.00×34.00 mm |
Φ35.00×34.00 mm |
Φ40.00×68.30 mm |
Φ39.00×112.00 mm |
| 操作方法 | 手动光圈 | 手动光圈 | 手动光圈 | 手动光圈 | 手动光圈 | 固定光圈 |
| 产品重量 | 53g | 133.7g | 82g | 78g | 148g | 202g |
高分辨率，成像效果优异
相比于普通树莓派摄像头的 800 万像素，HQ Camera
能支持高达 1230 万像素，而且像素面积增大大约 50%
使相机拥有更好的成像效果
支持多种主板
兼容树莓派系列、Jetson 系列(需用特殊驱动)和 RDK 系列等主板
以及 CM3/3+/4/5 系列和 Zero 系列
接入树莓派 4

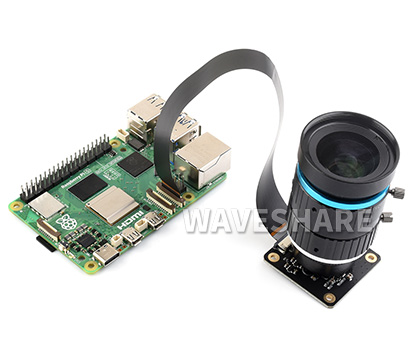

接入树莓派 5
接入 CM5 扩展板

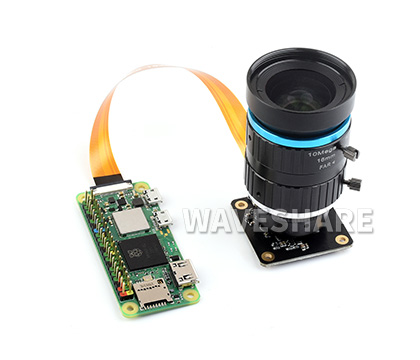

接入 Zero 2 W

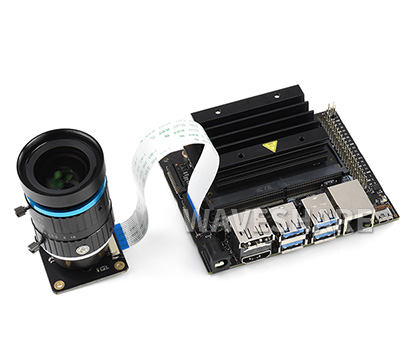

接入 Jetson Nano 套件

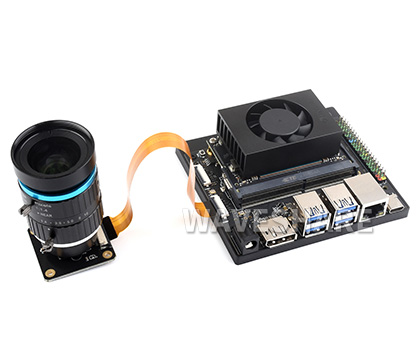

接入 Jetson Orin 套件
接入 RDK X5
以上图片仅供展示，本产品不含以上主板
产品选型
| 型号 | 像素 | 传感器 | 传感器尺寸 | 红外滤光片 | 镜头 标准 |
视场角(度) | 光圈(F) | 焦距(mm) | 尺寸(mm) | 适用范围 |
|---|---|---|---|---|---|---|---|---|---|---|
| Raspberry Pi HQ Camera | 1230万 | IMX477 | 7.9mm | 集成 | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5、 RDK 系列 |
| IMX477 12.3MP Camera | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5、 RDK 系列、 Jetson 系列主板 |
|||||
| Raspberry Pi HQ Camera M12 | M12 | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5、 RDK 系列 |
||||
| IMX477 IR-CUT Camera (A) | 90 | 2.0 | 3.95 | 38*38 | Raspberry Pi、CM3/3+/4/5 | |||||
| IMX477-160 12.3MP Camera | 160 | 2.2 | 2.75 | 26*25 | Raspberry Pi、CM3/3+/4/5、 RDK 系列、 Jetson 系列主板 |
|||||
| Raspberry Pi Global Shutter Camera | 160万 | IMX296 | 6.3mm | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 | |
| IMX296 Global Camera (A) | 160万 | IMX296 | 6.3mm | C/CS | - | - | - | 38*38 | Raspberry Pi、CM3/3+/4/5 | |
| IMX296-130 BW Camera | 160万 | IMX296 | 6.3mm | M12 | 130 | 1.6 | 3.0 | 38*38 | Raspberry Pi、CM3/3+/4/5 |
