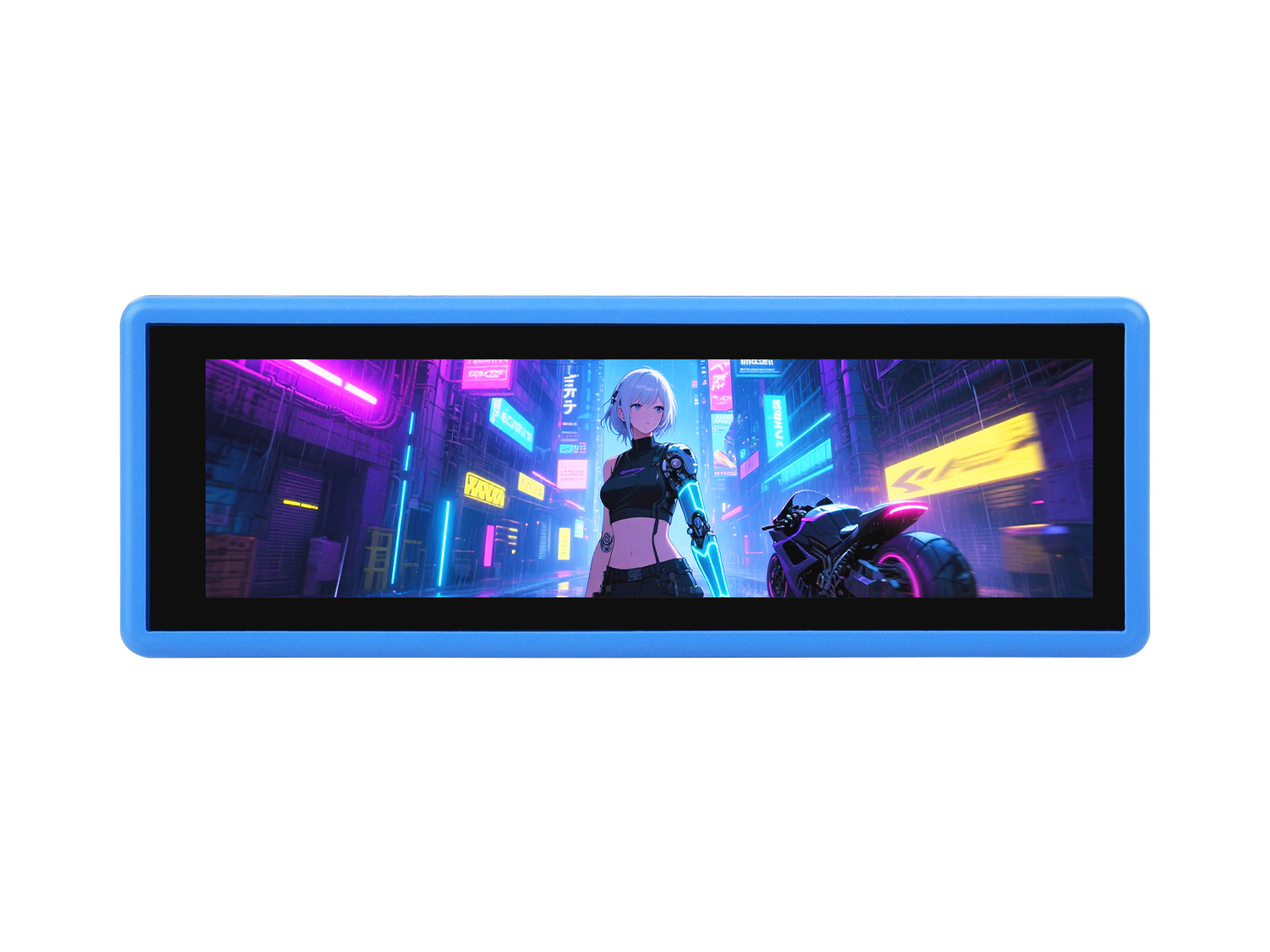

ESP32-S3 高性能开发板，搭载 3.49 英寸 IPS 电容触摸屏，172×640 分辨率，集成 ESP32-S3R8 双核处理器

支持双麦克风阵列、六轴传感器、RTC、音频编解码及 SD 卡扩展，板载 Type-C、22PIN 焊盘等接口

价格

原价

型号

ESP32-S3-Touch-LCD-3.49B-EN

SKU

32376

品牌

Waveshare

版本选择

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

ESP32系列SPI LCD显示屏开发板

3.5 英寸圆角触摸液晶

3.5 英寸圆角触摸液晶不带电池

3.5英寸LCD触控屏带摄像头接口

3.5英寸LCD触控屏带摄像头

3.5英寸LCD触控屏带摄像头接口

3.49 英寸电容触摸带18650 锂电池

3.49 英寸电容触摸屏双核

3.49 英寸电容触摸带聚合物锂电池

3.49 英寸电容触摸屏双核

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.9英寸电容触摸LCD屏

1.9英寸262K彩色LCD屏

1.9英寸电容触摸Wi-Fi6

1.9英寸LCD屏Wi-Fi6

1.85英寸电容触摸带音箱不带电池

1.85英寸电容触摸带音箱

1.85英寸电容触摸板载音频解码芯片

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.83 英寸wifi6开发板不带电池

1.83 英寸wifi6开发板

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.69英寸液晶显示屏

1.69英寸液晶触控显示屏

1.47 262K色开发板带排针带RGB

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.47英寸双核262K色

1.47英寸双核262K色带排针

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.3英寸液晶开发板带棱镜

1.3英寸液晶开发板带外壳

1.3英寸液晶开发板裸屏

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

ESP32系列小智AI语音显示开发板

3.5 英寸圆角触摸液晶开发板

3.5 英寸圆角触摸液晶开发板不带电池

3.5英寸LCD屏带摄像头

3.5英寸LCD屏带摄像头接口

3.5英寸LCD触控屏带摄像头

3.5英寸LCD触控屏带摄像头接口

3.49英寸电容触摸带18650 锂电池

3.49英寸电容触摸双核不带电池

3.49英寸电容触摸带聚合物锂电池

3.49英寸电容触摸双核不带电池

2.06英寸 AMOLED手表开发板带电池

2.06英寸手表开发板不带电池

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.85英寸电容触摸板载音频解码芯片

1.85英寸电容触摸带音箱

1.85英寸电容触摸带音箱不带电池

1.83英寸电容触摸

1.83英寸电容触摸不带电池

1.83英寸wifi6触摸液晶开发板不带电池

1.83英寸wifi6触摸液晶开发板

1.8英寸电容触摸带传感器不带电池

1.8英寸电容触摸带传感器

1.75英寸AMOLED触控显示屏带GPS

1.75英寸AMOLED触控显示屏带外壳

1.75英寸AMOLED触控显示屏

1.69英寸液晶触控显示屏

1.69英寸液晶显示屏

1.46英寸电容触摸带传感器带盖板

1.46英寸电容触摸带传感器

1.43英寸电容触摸AMOLED屏

1.43英寸电容触摸AMOLED屏带外壳

1.32英寸电容触摸AMOLED屏

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

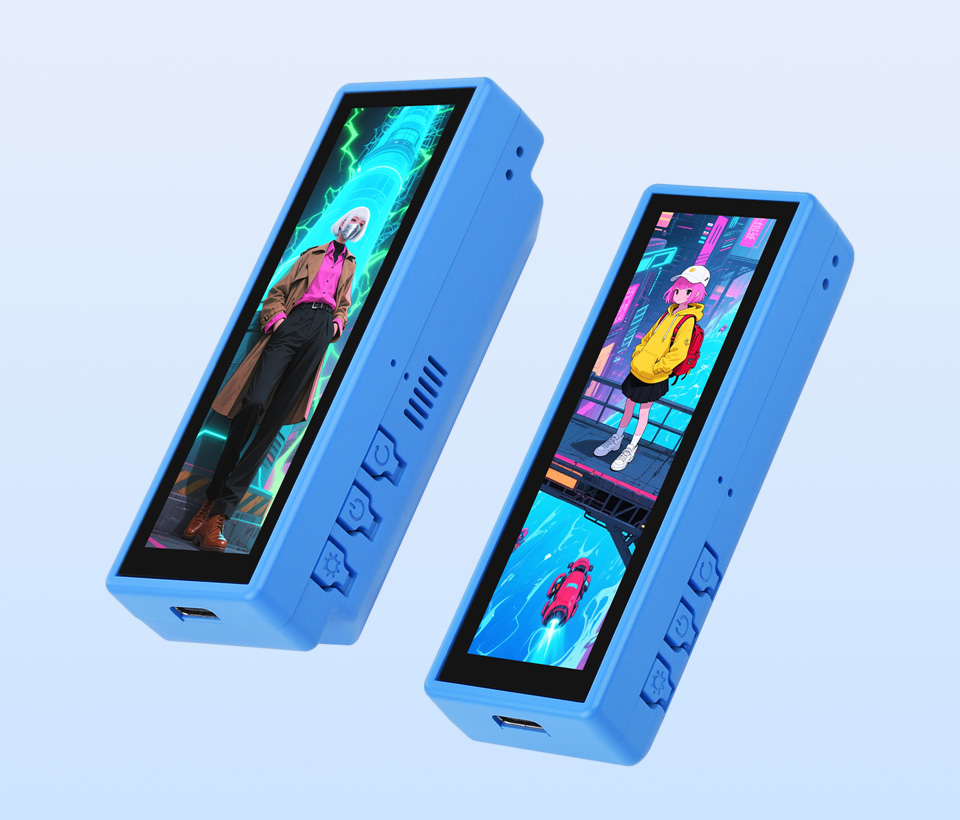

ESP32-S3
3.49 英寸液晶屏开发板

QSPI 显示屏，集成音频输入输出模块，可实现 AI 交互和离线语音控制

版本选择

ESP32-S3-Touch-LCD-3.49
A 款（ 18650 锂电池版）

ESP32-S3-Touch-LCD-3.49-EN
A 款（不含电池版）

ESP32-S3-Touch-LCD-3.49B
B 款（聚合物锂电池版）

ESP32-S3-Touch-LCD-3.49B-EN
B 款（不含电池版）

LCD 屏幕参数

显示面板	LCD	显示尺寸	3.49 英寸
显示分辨率	172 × 640	显示颜色	16.7M
显示亮度	350 cd/m2	对比度	1200:1
显示接口	QSPI	驱动芯片	AXS15231B
触摸接口	I2C	触摸类型	电容式感应

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载了 3.49 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和回声消除电路等外设，方便开发并嵌入到产品中。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
板载 3.49 英寸电容触摸高清 IPS 屏，172 × 640 分辨率，16.7M 彩色，能清晰地显示彩色图片
配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
内置 AXS15231B 显示驱动一体芯片，使用 QSPI 和 I2C 接口通信
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测设备偏转状态、计步等功能
板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口或 18650 电池座
板载 Micro SD 卡槽，可灵活扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
预留 22PIN 2.54mm 间距的通孔焊盘，便于用户连接外部模块或进行功能拓展，提升开发灵活性

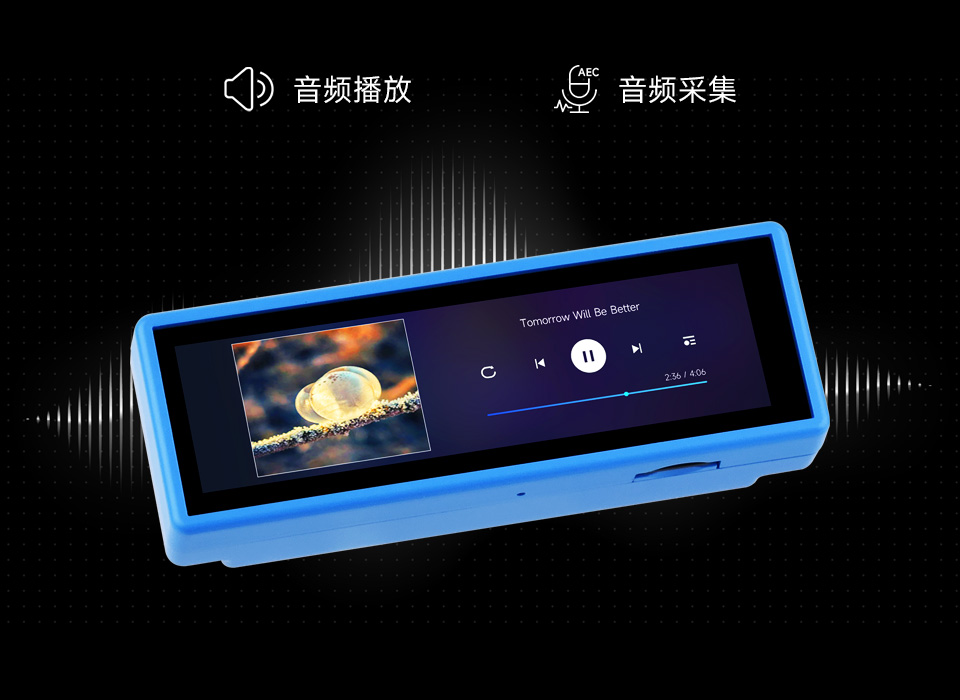

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

支持 AI 语音交互

可支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

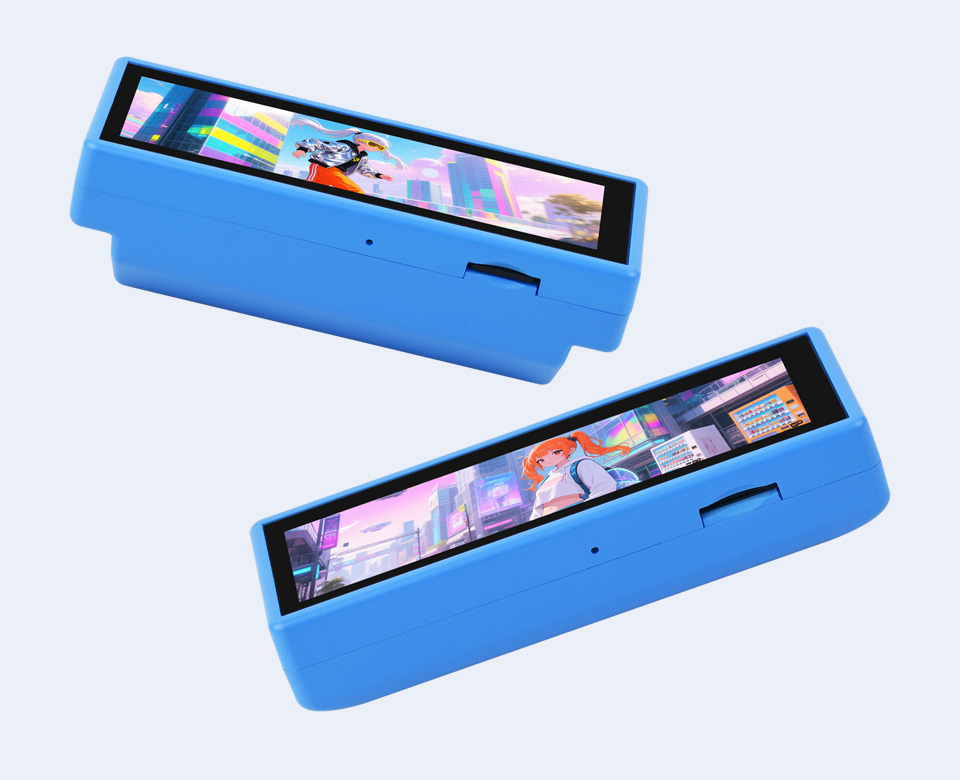

IPS 显示面板

出色的显示性能，16.7M 彩色，可视角度广

电容触摸

适用于各种智能设备开发，可实现人机交互功能

外壳可选

本图片仅供参考，详细配置请参考配置清单

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

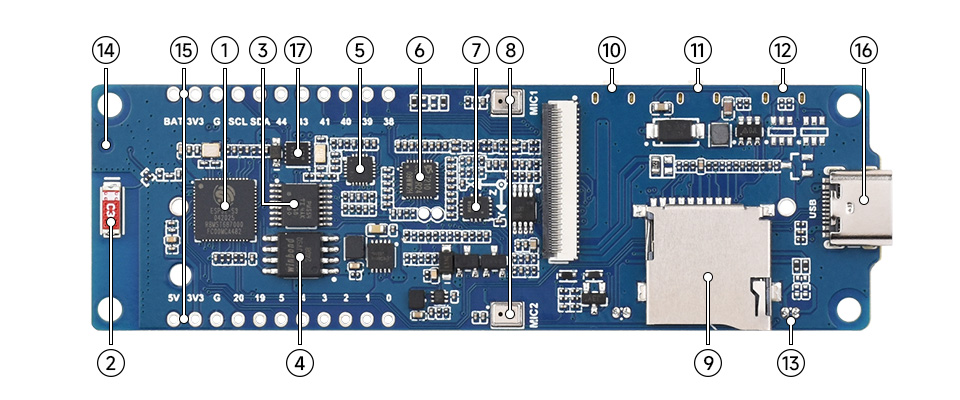

资源简介

ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
TCA9554PWR
8 位 I2C GPIO 扩展芯片
W25Q128JVSI
16MB Flash 存储器
ES8311 DAC 音频编码芯片
高性能低功耗音频数模转换器
ES7210 ADC 音频解码芯片
高性能低功耗音频模数转换器，支持多路麦克风输入
QMI8658
三轴加速度 + 三轴陀螺仪，可用于姿态感知、动作识别等应用
双麦克风阵列设计
双麦克风阵列，支持更丰富的语音交互功能

Micro SD 卡槽
支持 FAT32 格式的 SD 卡，用于数据扩展
RESET 按键（背面）
按住 BOOT 按键，单击 RESET 按键可以进入下载模式
PWR 电源按键（背面）
配合程序可实现锂电池供电情况下的电源控制
BOOT 按键（背面）
按住 BOOT 按键，单击 RESET 按键可以进入下载模式
MX1.25 2PIN 扬声器接口（背面）
音频输出信号，支持外接扬声器
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
22PIN 2.54mm 间距通孔焊盘
连接外部模块或进行功能拓展
Type-C 接口
用于烧录程序和日志打印
PCF85063
RTC 时钟芯片，支持时间保持功能

产品尺寸

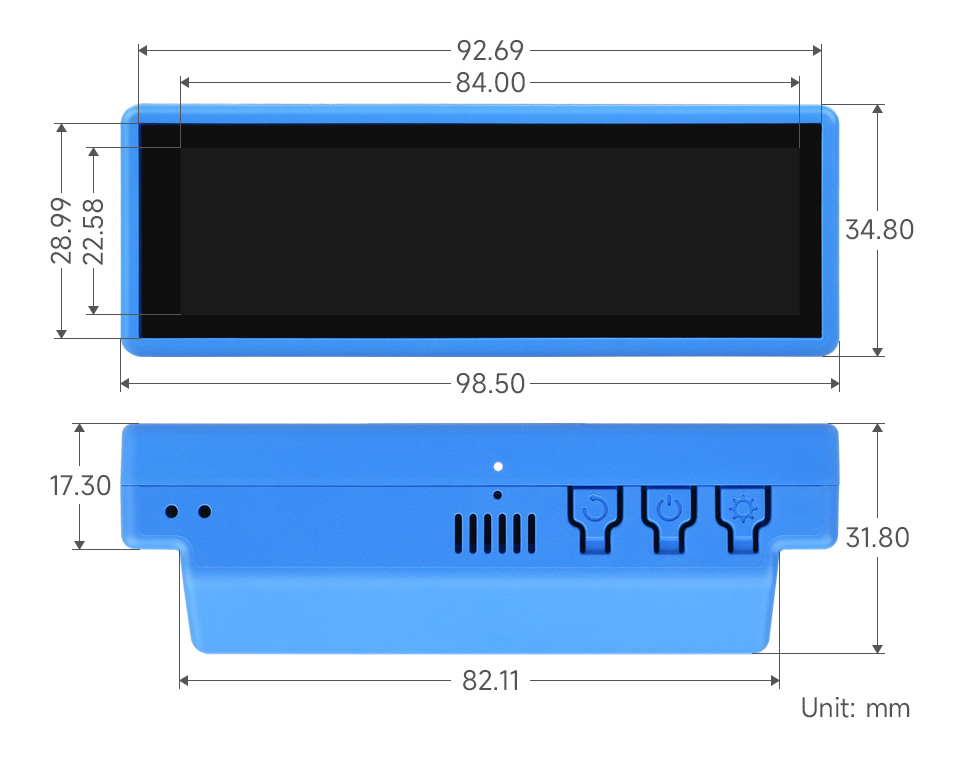

ESP32-S3-Touch-LCD-3.49

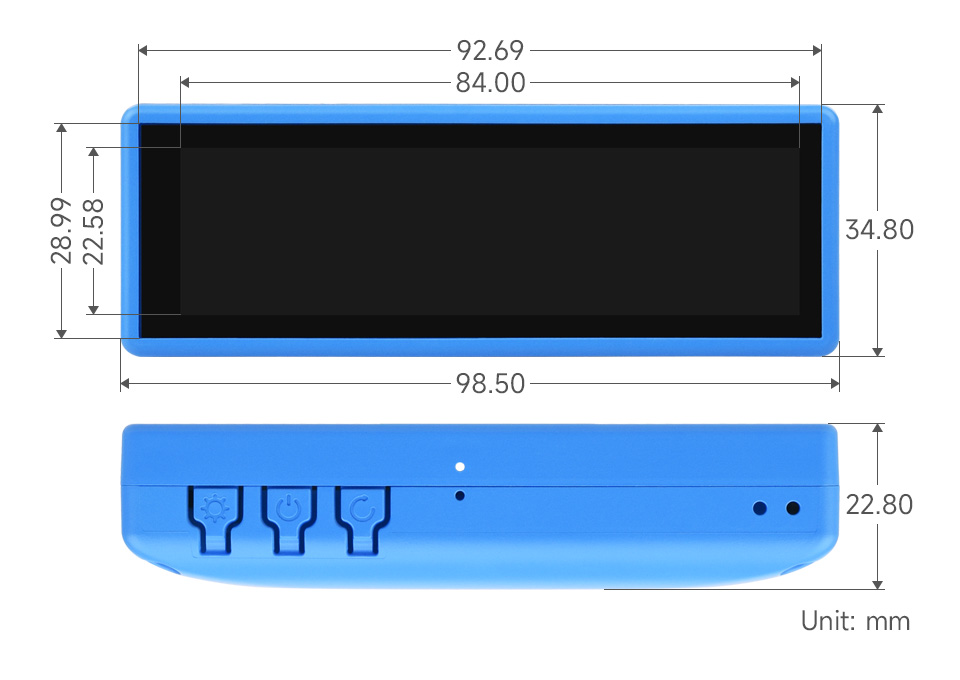

ESP32-S3-Touch-LCD-3.49B

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	SH8601	FT3168							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST328					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN 焊盘
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
