ESP32-S3
1.28 英寸触摸液晶开发板

集成 GC9A01 显示驱动和 CST816S 电容触摸芯片

产品特性

ESP32-S3-Touch-LCD-1.28 是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载了 1.28 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

搭载高性能 Xtensa^® 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth^® 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.28 英寸电容触摸 LCD 屏，240×240 分辨率，65K 彩色
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
板载 3.7V MX1.25 锂电池充放电接口
引出 6 个 GPIO 的 SH1.0 连接器
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
集成 USB 串口全速控制器，GPIO 可灵活配置外设功能

小巧面板，触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

资源简介

ESP32-S3R2 / ESP32-S3RH2
WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM
W25Q128JVSIQ
16MB NOR-Flash
CH343P
USB 转 UART 芯片
MP1605
电源模块，支持高达 3.3V 2A 输出
ETA6096
高效锂电池充电芯片

QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
USB Type-C 接口
USB 转串口，用于烧录程序和日志打印
RESET 按键
复位按键
BOOT 按键
复位前按下，进入下载模式

引脚定义

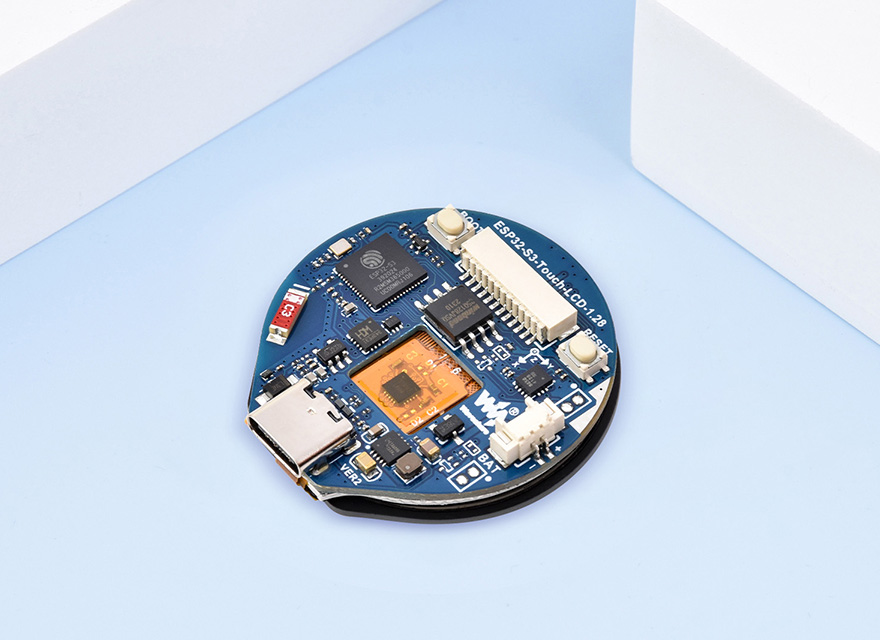

产品展示

产品尺寸
