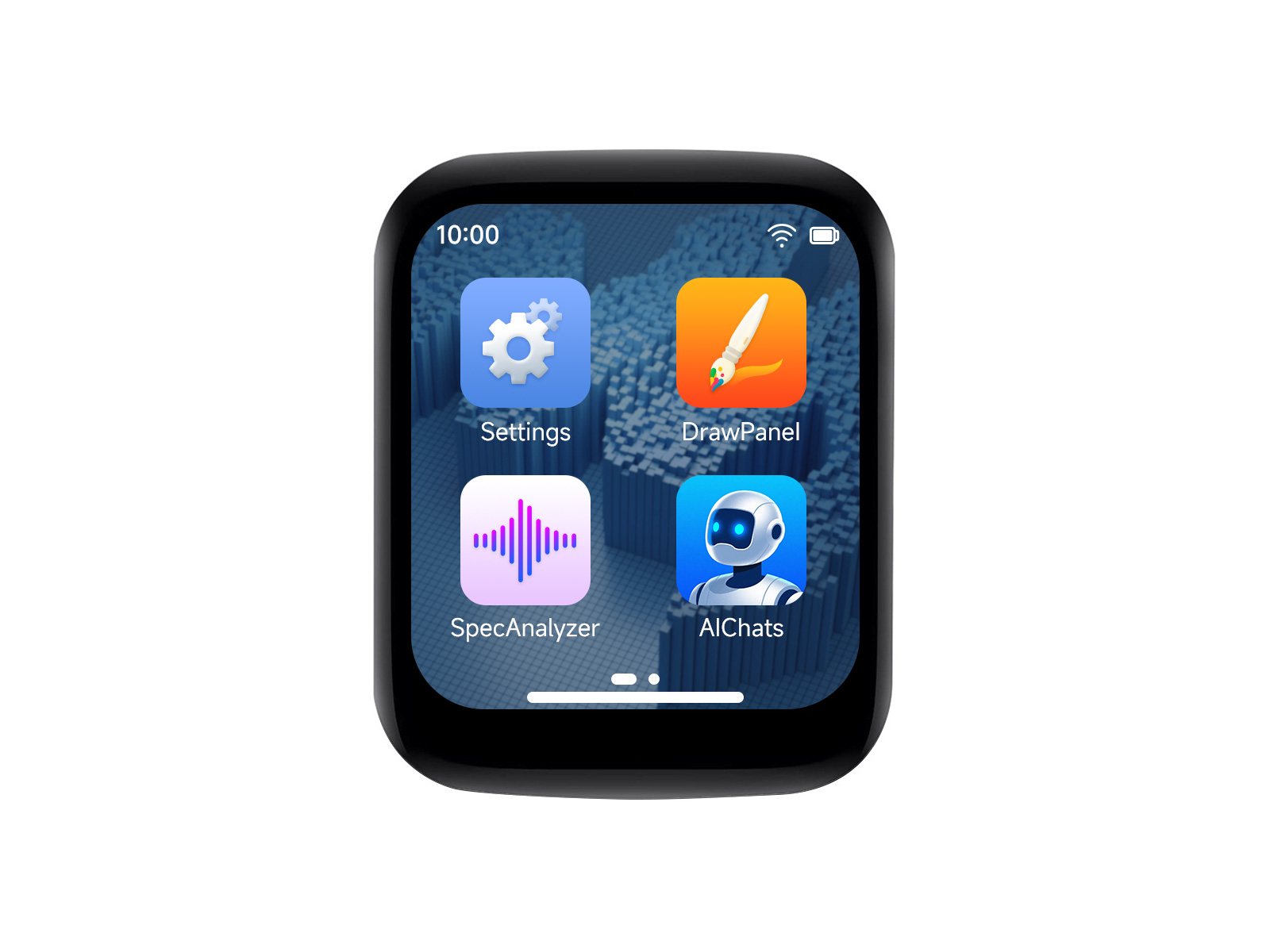

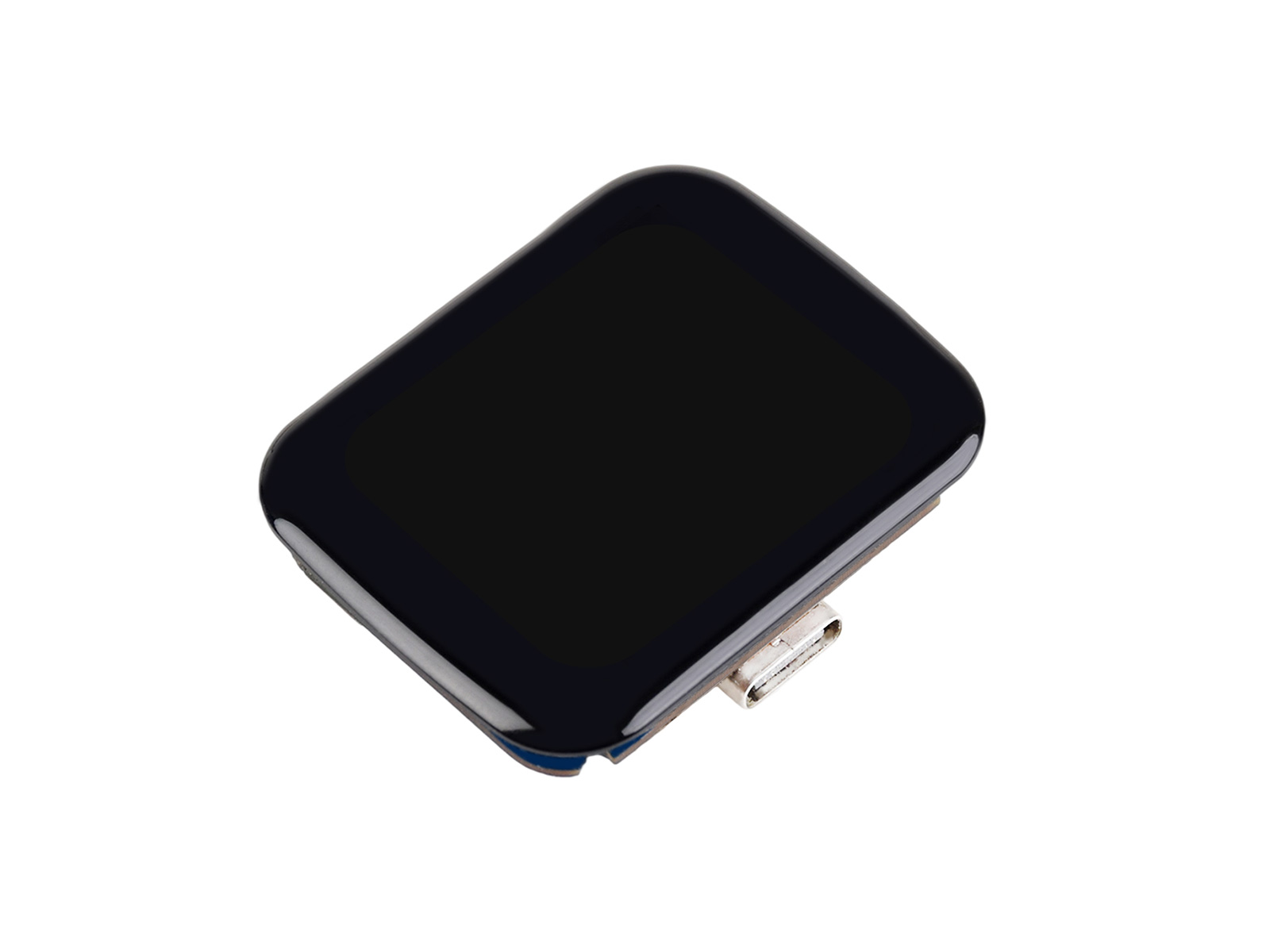

ESP32-C5 1.69英寸LCD触控屏开发板 RISC-V 240×280分辨率双频Wi-Fi 6 支持AI语音交互

8MB PSRAM+16MB Flash，支持Wi-Fi 6、BLE 5和IEEE 802.15.4，预留多路GPIO/I2C/UART焊盘，便于外接外设

本产品未上架

型号

ESP32-C5-Touch-LCD-1.69

SKU

35471

品牌

Waveshare

版本选择

不带锂电池版本带锂电池版本

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

ESP32-C5

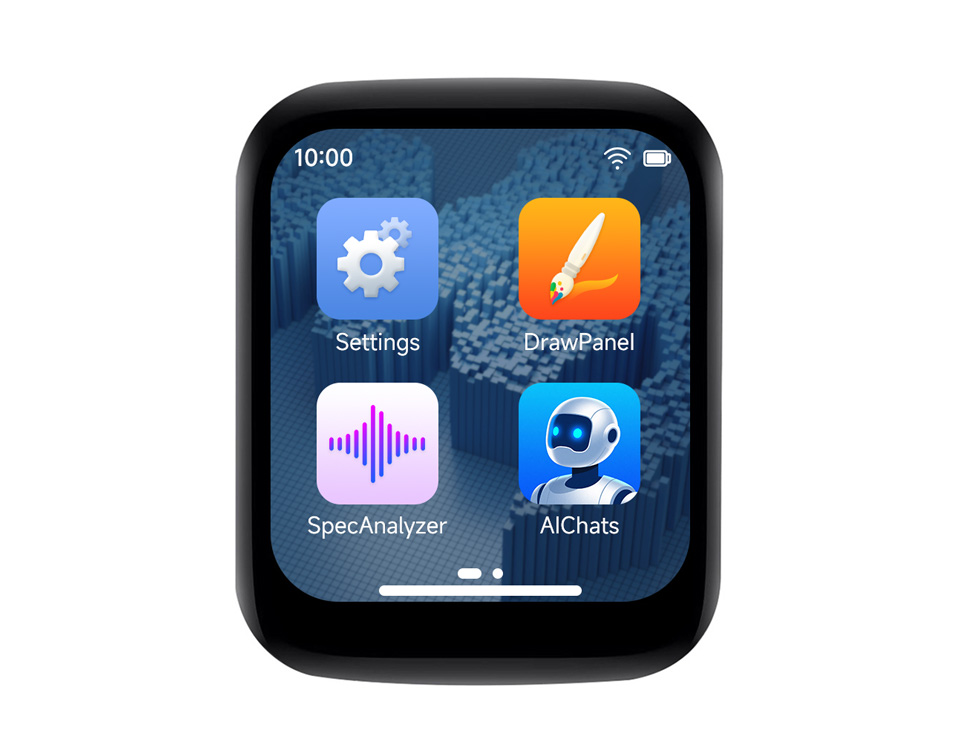

1.69 英寸触摸液晶开发板

内置 ST7789V2 显示驱动芯片和 CST816T 电容触摸芯片

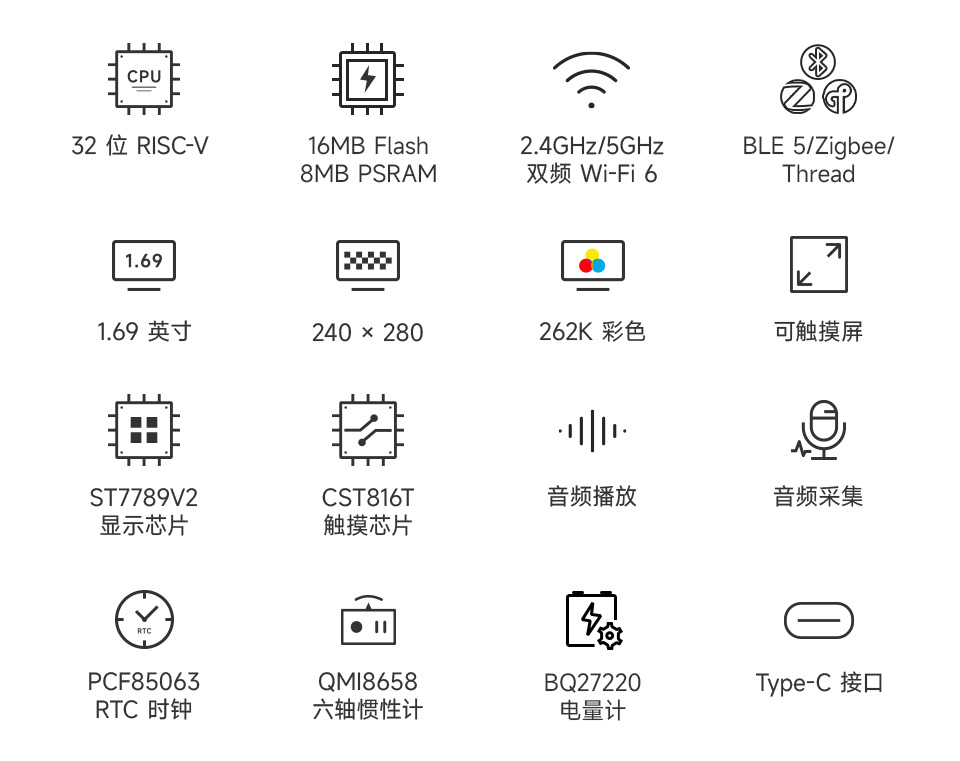

ESP32-C5-Touch-LCD-1.69 核心参数特性图：RISC-V 双核、Wi-Fi 6、1.69 寸屏、CST816T 触控等

版本选择

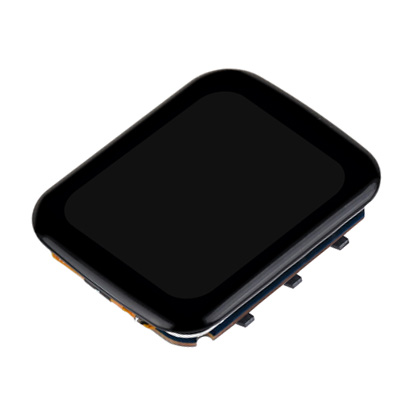

不带锂电池版本

ESP32-C5-Touch-LCD-1.69-EN

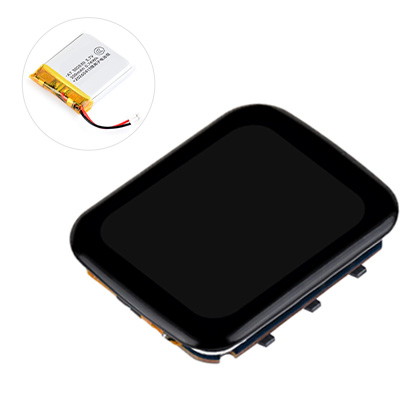

带锂电池版本

ESP32-C5-Touch-LCD-1.69

LCD 屏幕参数

显示面板	IPS	显示尺寸	1.69 英寸
显示分辨率	240 × 280 像素	显示颜色	262K
显示亮度	435cd/㎡	对比度	315:1
通信接口	SPI	驱动 IC	ST7789V2
触摸类型	电容式感应	触控 IC	CST816T

产品特性

ESP32-C5-Touch-LCD-1.69 是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下，板载了 1.69 英寸电容触摸 LCD 屏、锂电池充电芯片、音频编解码芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 和 RTC 等外设，方便开发并嵌入到产品中。

主要功能特性有：

搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 240MHz，低功耗处理器时钟可达 48MHz
集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
封装内置 8MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，无需纠结正反插
板载 1.69 英寸电容触摸 LCD 屏，240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
板载 RST、BOOT 和 PWR 开关机按键
板载 3.7V MX1.25 锂电池充放电接口
板载 ES8311 音频编解码芯片、麦克风和喇叭，轻松畅玩小智 AI
引出 GPIO、I2C、USB 和 UART 焊盘，可供外接设备和调试使用，灵活配置外设功能
支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式
触摸屏透过率高、响应快、寿命长

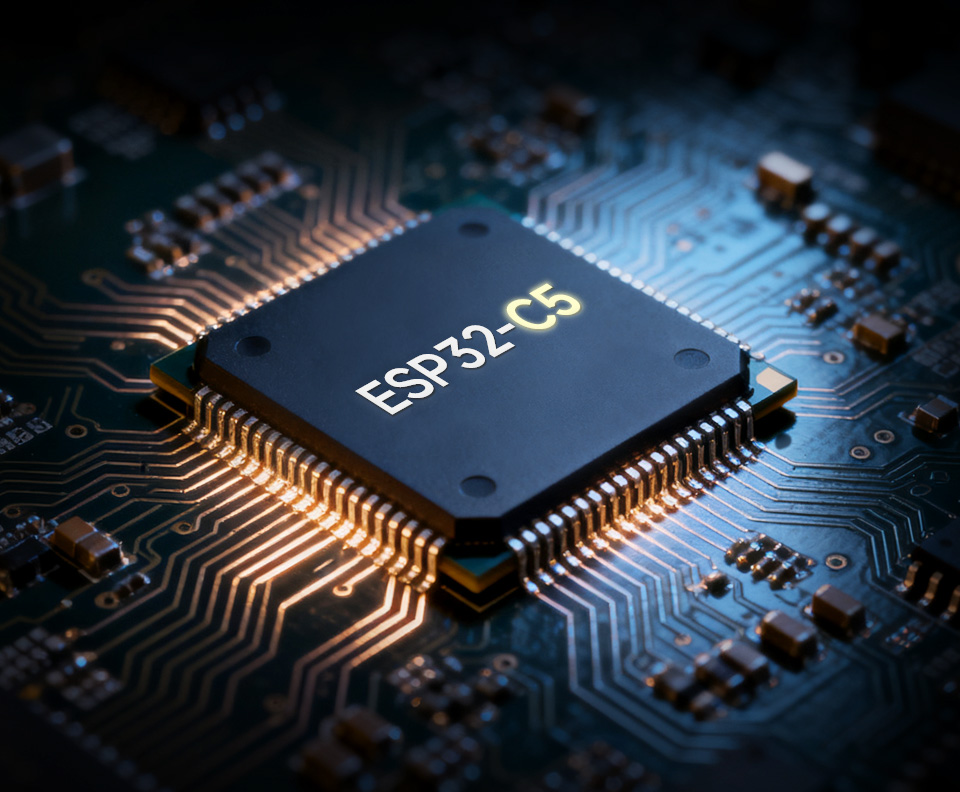

基于 ESP32-C5

乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi‑Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计

支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee

集成 2.4GHz 和 5GHz 双频 Wi‑Fi，蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能

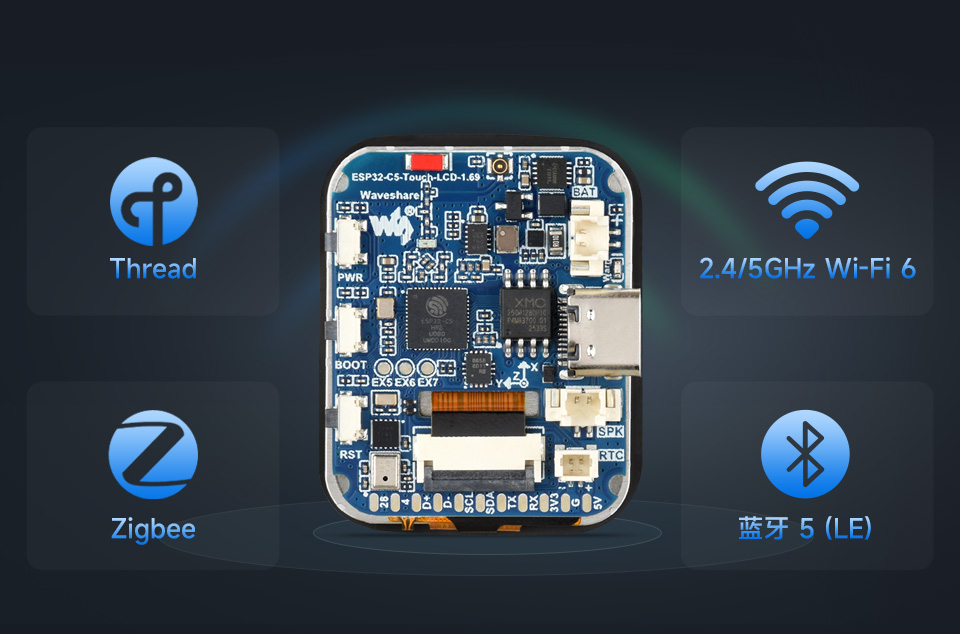

ESP32-C5 开发板无线连接功能示意图：Thread, Zigbee, Wi-Fi 6, 蓝牙 5(LE)

支持 AI 语音交互

无需繁琐组装与接线步骤，快速接入虾哥的小智 AI
摇身一变，成为您的专属智能 AI 伙伴

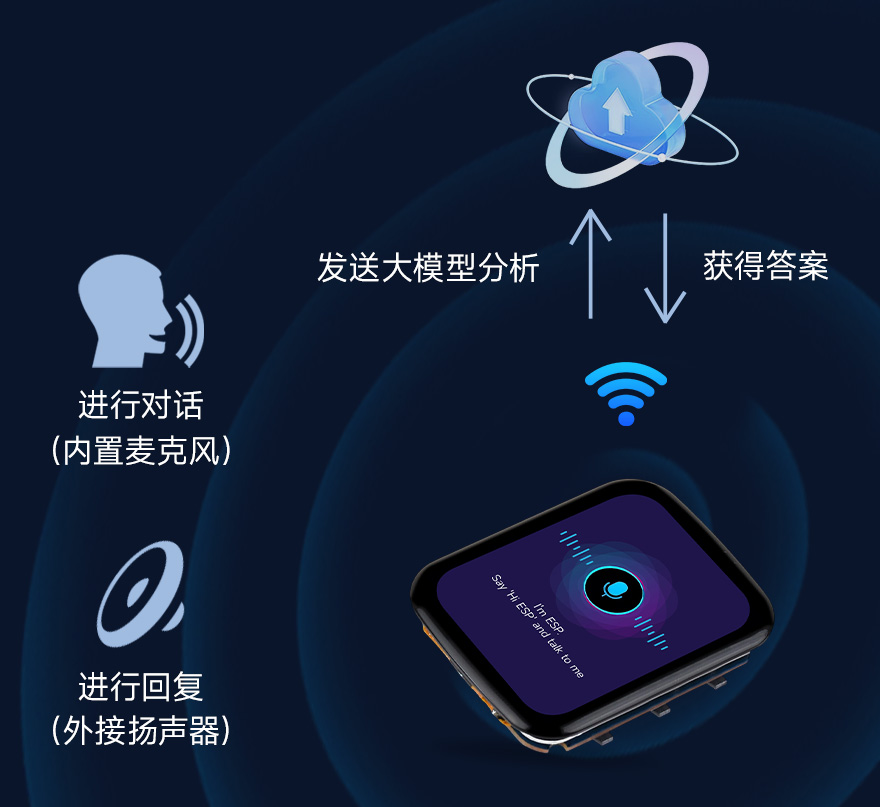

ESP32-C5 开发板 AI 语音交互工作流程图：麦克风采集、云端大模型分析、扬声器播报

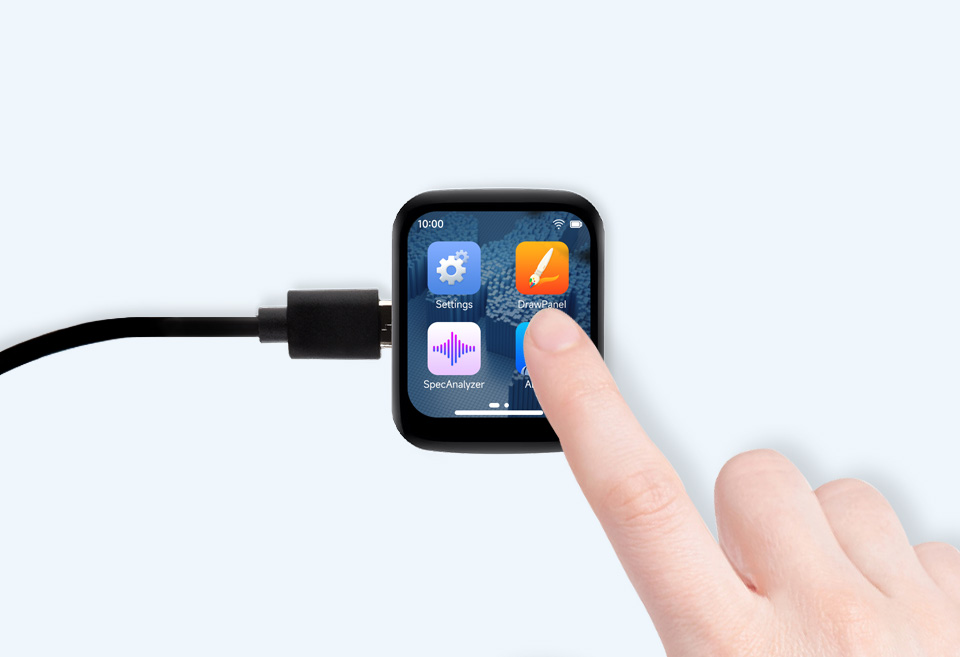

小巧面板触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

资源简介

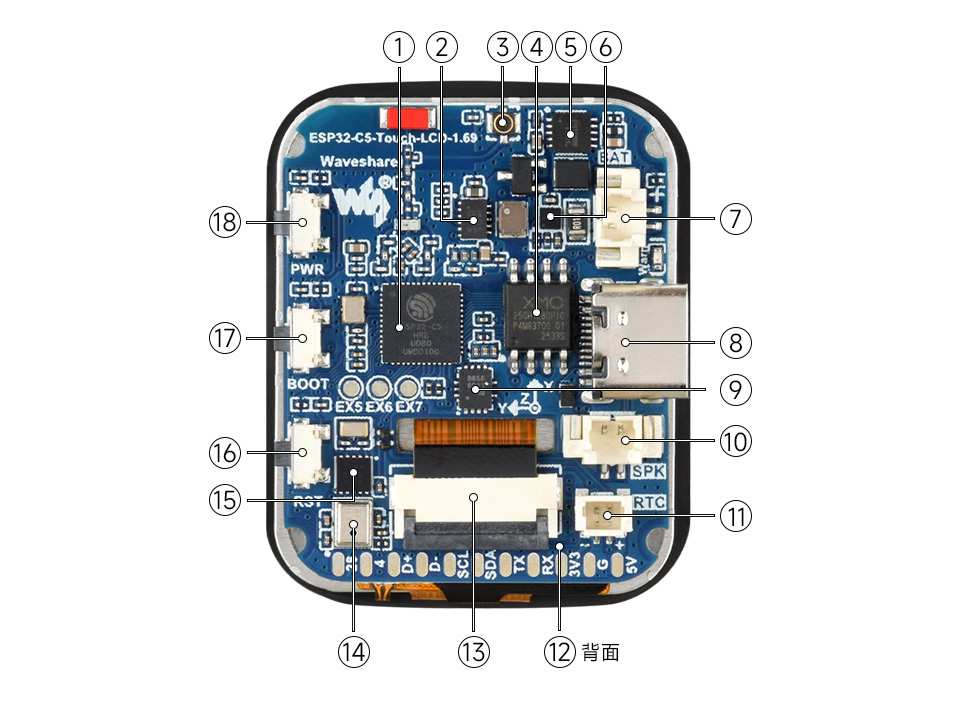

ESP32-C5-Touch-LCD-1.69 开发板板载资源位号图：标注 MCU、屏幕接口、传感器、按键等位置

ESP32-C5HR8
采用 RISC-V 32 位处理器，具备大容量存储和强大的无线通信能力
DCDC 升降压芯片
贴片天线座 IPEX 4 代
16MB Flash 存储芯片
ETA6098 充电管理芯片
BQ27220 电量计
可提供电池容量信息
MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
Type-C 接口
Type-C 接口，用于烧录程序和日志打印
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

MX1.25 喇叭接口
SH1.0 RTC 电池接口
可以接入 CR2032 带 1.0 正向插头
ES8311 (背面)
音频采集和编解码芯片
LCD 屏幕接口
用于连接 LCD 显示屏
单麦克风
用于音频信号的采集
PCF85063 RTC 时钟芯片
RST 按键
复位按键，也可配合 BOOT 按键进入下载模式
BOOT 按键
可作为自定义按键使用
PWR 按键
长按三秒可实现开关机功能

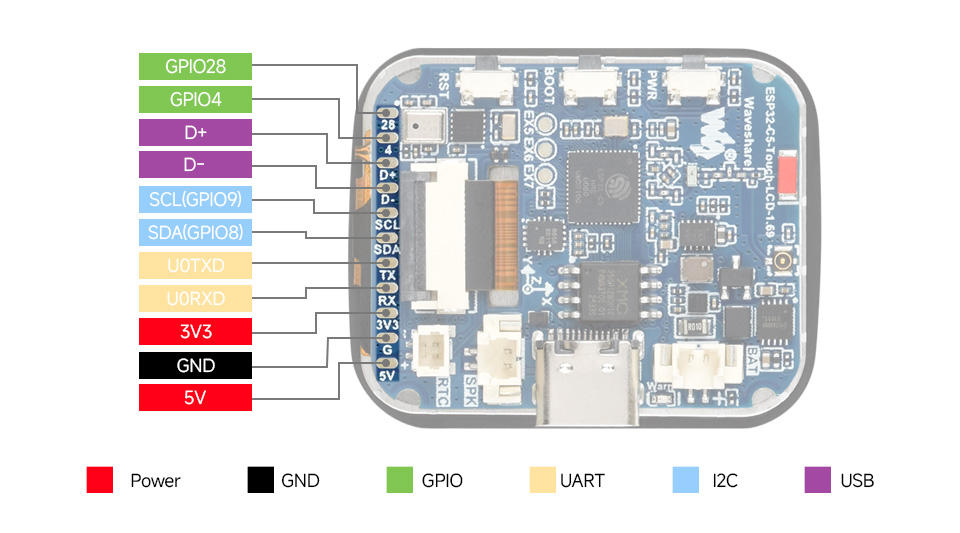

引脚定义

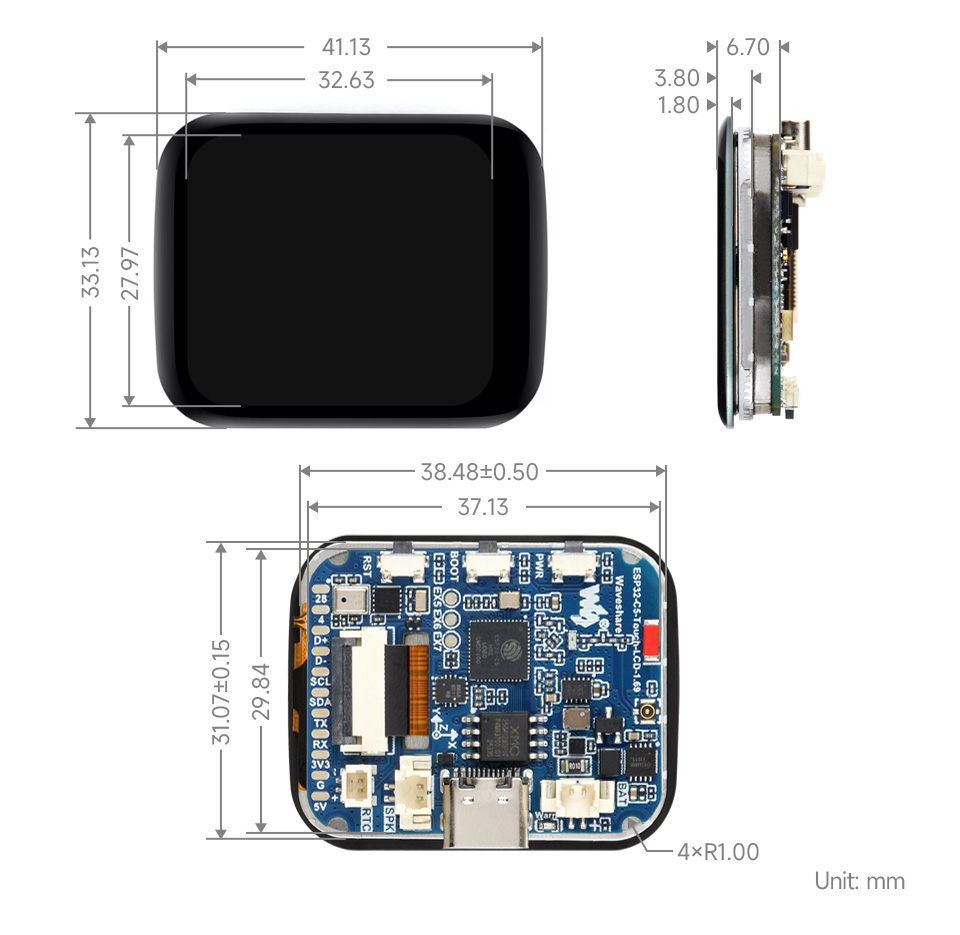

产品尺寸

ESP32 显示屏选型表

产品型号	核心配置			显示屏				板载资源						引出接口
产品型号	CPU	PSRAM	Flash	分辨率	接口	显示	触摸	IMU	RTC	SD	喇叭	麦克风	电池接口	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	ESP32-S3R8	8MB	16MB	600 × 450	QSPI	RM690B0	FT6336				-	-		I2C，UART， USB，34PIN接口
ESP32-C6-Touch-AMOLED-2.16	ESP32-C6	-	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.16	ESP32-S3R8	8MB	16MB	480 × 480	QSPI	CO5300	CST9220							I2C，UART， USB，GPIO焊盘
ESP32-S3-Touch-AMOLED-2.06	ESP32-S3R8	8MB	32MB	410 × 502	QSPI	CO5300	FT3168							I2C，UART， USB 触点
ESP32-C6-Touch-AMOLED-2.06	ESP32-C6	-	16MB	410 × 502	QSPI	CO5300	FT3168			-				I2C，UART， USB 触点
ESP32-S3-Touch-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	FT3168		-		-	-		40PIN排针接口
ESP32-S3-AMOLED-1.91	ESP32-S3R8	8MB	16MB	240 × 536	QSPI	RM67162	无		-		-	-		40PIN排针接口
ESP32-C6-Touch-AMOLED-1.8	ESP32-C6	/	16MB	368 × 448	QSPI	CO5300	CST820							I2C，UART，USB 触点
ESP32-S3-Touch-AMOLED-1.8	ESP32-S3R8	8MB	16MB	368 × 448	QSPI	CO5300	CST820							I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	CO5300	CST9217							I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75C	ESP32-S3R8	8MB	32MB	466 × 466	QSPI	CO5300	CST9217		-	-				I2C，UART，USB， GPIO焊盘
ESP32-C6-Touch-AMOLED-1.64	ESP32-C6	-	16MB	280 × 456	QSPI	CO5300	FT6146		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	ESP32-S3R8	8MB	16MB	280 × 456	QSPI	CO5300	FT3168		-		-	-		22PIN排针接口 (间距2.54mm)
ESP32-C6-Touch-AMOLED-1.43	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-C6-Touch-AMOLED-1.43-B	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	FT6146							UART，I2C， 16PIN排母接口（间距 2.54mm）
ESP32-S3-Touch-AMOLED-1.43	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART， USB，28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	ESP32-S3R8	8MB	16MB	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-		I2C，UART，USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43C	ESP32-S3	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				I2C，UART，USB 触点
ESP32-C6-Touch-AMOLED-1.32	ESP32-C6	-	16MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
ESP32-S3-Touch-AMOLED-1.32	ESP32-S3-PICO-1-N8R8	8MB	8MB	466 × 466	QSPI	CO5300	CST820	-	-	-				SH1.0 12PIN 排母接口
LCD 屏
ESP32-Touch-LCD-3.5	ESP32-D0WDR2-V3	2MB	16MB	320 × 480	SPI	ST7796	FT6336	-						32PIN接口
ESP32-S3-Touch-LCD-3.5	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5-C	ESP32-S3R8	8MB	16MB	320 × 480	SPI	ST7796	FT6336							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.5B-C	ESP32-S3R8	8MB	16MB	320 × 480	QSPI	AXS15231B	AXS15231B							32PIN接口摄像头接口
ESP32-S3-Touch-LCD-3.49	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-Touch-LCD-3.49B	ESP32-S3R8	8MB	16MB	172 × 640	QSPI	AXS15231B	AXS15231B							22PIN 2.54mm 间距焊盘接口
ESP32-S3-LCD-3.16	ESP32-S3R8	8MB	16MB	320 × 820	RGB	ST7701	-				-	-		I2C，UART，USB
ESP32-S3-Touch-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	CST3530					-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789	无					-		I2C，UART SH1.0 12PIN接口
ESP32-C5-Touch-LCD-2.8	ESP32-C5HR8	8MB	32MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-C6-Touch-LCD-2.8	ESP32-C6	-	16MB	240 × 320	SPI	ST7789	CST3530							I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	RGB	ST7701	GT911				-	-		20PIN排针接口
ESP32-S3-LCD-2.8B	ESP32-S3R8	8MB	16MB	480 × 640	SPI	ST7701	无				-	-		20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	GT911				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-LCD-2.8C	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	无				-	-		I2C，UART SH1.0 12PIN接口
ESP32-C5-LCD-2.73	ESP32-C5HR8	8MB	32MB	320 × 320	SPI	ILI9488	无				-	-		I2C，UART SH1.0 接口，32PIN排针接口(间距2.54mm)
ESP32-C6-LCD-2.73	ESP32-C6	-	16MB	320 × 320	SPI	ILI9488	无				-	-		I2C，UART SH1.0 接口，32PIN排针接口(间距2.54mm)
ESP32-S3-Touch-LCD-2.1	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2.1B	ESP32-S3R8	8MB	16MB	480 × 480	RGB	ST7701	CST820				-	-		I2C，UART SH1.0 12PIN接口
ESP32-S3-Touch-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	CST816		-		-	-		28PIN排针摄像头接口
ESP32-S3-LCD-2	ESP32-S3R8	8MB	16MB	240 × 320	SPI	ST7789T3	无		-		-	-		28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	ESP32-S3R8	8MB	16MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	CST816		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	ESP32-C6FH8	-	8MB	170 × 320	SPI	ST7789	无		-		-	-		40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816	-						I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85B	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816S							UART, GPIO
ESP32-S3-Touch-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	CST816							I2C，UART GPIO触点
ESP32-S3-LCD-1.85	ESP32-S3R8	8MB	16MB	360 × 360	QSPI	ST77916	无							I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.83	ESP32-S3R8	8MB	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.83	ESP32-C6	-	16MB	240 × 284	SPI	ST7789P	CST816D							I2C，UART， USB 触点
ESP32-C6-Touch-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	CST816T			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-C6-LCD-1.69	ESP32-C6	-	16MB	240 × 280	SPI	ST7789V2	无			-				引出接口 USB，I2C，UART， GPIO触点
ESP32-S3-Touch-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	CST816			-	-	-		I2C，UART GPIO触点
ESP32-S3-LCD-1.69	ESP32-S3R8	8MB	16MB	240 × 280	SPI	ST7789	无			-	-	-		SH1.0 12PIN接口
ESP32-C6-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-C6-Touch-LCD-1.54	ESP32-C6		16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-C5-Touch-LCD-1.69	ESP32-C5	8MB	16MB	240 × 280	SPI	ST7789V2	CST816			-				USB，I2C，UART，GPIO触点
ESP32-S3-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	无		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.54	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	CST816		-					I2C，UART触点
ESP32-S3-Touch-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-		22PIN排针接口
ESP32-S3-LCD-1.47	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-LCD-1.47B	ESP32-S3R8	8MB	16MB	172 × 320	SPI	ST7789	无		-		-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	JD9853	AXS5106L		-		-	-		22PIN排针接口
ESP32-C6-LCD-1.47	ESP32-C6FH8	-	8MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C5-LCD-1.47	ESP32-C5FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-C3-LCD-1.47	ESP32-C3FH4	-	4MB	172 × 320	SPI	ST7789	无	-	-		-	-	-	18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-S3-Touch-LCD-1.46	ESP32-S3R8	8MB	16MB	412 × 412	QSPI	SPD2010	SPD2010							20PIN排针接口
ESP32-C6-LCD-1.3	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-C6-LCD-1.3-M	ESP32-C6FH4		4MB	240 × 240	SPI	ST7789	-	-	-		-	-	-	2.54mm 12PIN排针接口
ESP32-S3-LCD-1.3	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-B	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-LCD-1.3-C	ESP32-S3R8	8MB	16MB	240 × 240	SPI	ST7789	-		-		-	-		2.54mm 16PIN排针接口
ESP32-S3-Touch-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	CST816		-	-	-	-		SH1.0 12PIN接口
ESP32-S3-LCD-1.28	ESP32-S3R2	2MB	16MB	240 × 240	SPI	GC9A01A	无		-	-	-	-		2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	ESP32-C3FH4	-	4MB	160 × 160	SPI	GC9D01	无	-	-	-	-	-		12PIN焊盘
ESP32-S3-LCD-0.85	ESP32-S3	8MB	8MB	128 × 128	SPI	GC9107	无	-	-					I2C，UART触点
ESP32-C6-LCD-0.85	ESP32-C6	-	8MB	128 × 128	SPI	ST7735	无	-	-					I2C，UART触点
ESP32-C6-GEEK	ESP32-C6	-	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
ESP32-S3-GEEK	ESP32-S3R2	2MB	16MB	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	I2C，UART，GPIO
