ESP32-S3 1.3 英寸液晶屏开发板裸屏 240×240 分辨率内置 ST7789V2 芯片 SPI 通信六轴传感器可实现 90° 硬件旋转

引出13PIN 2.54mm间距GPIO接口，可供外接设备和调试使用，板载 3.7V MX1.25 锂电池充放电接口

价格

原价

型号

ESP32-S3-LCD-1.3

SKU

30558

品牌

Waveshare

版本选择

裸屏带外壳版带棱镜版

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

7 英寸电容LCD屏双核

5 英寸电容触控屏双核

5 英寸LCD屏双核

5 英寸B型电容触控屏双核

5 英寸B型LCD屏双核

4.3 英寸电容触控屏双核

4.3 英寸LCD屏双核

4.3 英寸电容触控屏带外壳双核

4.3 英寸电容触控屏双核

4 英寸电容触控屏双核

4 英寸LCD屏双核

3.5英寸LCD触控屏带摄像头

3.5英寸LCD触控屏带摄像头接口

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8 英寸圆形屏触控屏开发板

2.8 英寸圆形屏LCD屏开发板

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2.41英寸AMOLED触摸屏开发板

2.41英寸AMOLED触屏开发板带外壳

2.1 英寸电容触摸2.5D曲面屏

2.1 英寸电容触摸平面屏

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.9英寸电容触摸LCD屏

1.9英寸262K彩色LCD屏

1.9英寸电容触摸Wi-Fi6

1.9英寸LCD屏Wi-Fi6

1.85英寸电容触摸带音箱不带电池

1.85英寸电容触摸带音箱

1.85英寸电容触摸板载音频解码芯片

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.8英寸电容触摸带传感器不带电池

1.8英寸电容触摸带传感器带电池

1.75英寸AMOLED触摸屏带 GPS

1.75英寸AMOLED触摸屏带外壳

1.75英寸AMOLED触摸屏开发板

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.64英寸AMOLED触摸屏开发板

1.47 262K色开发板带排针带RGB

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器

1.3英寸液晶开发板带棱镜

1.3英寸液晶开发板带外壳

1.3英寸液晶开发板裸屏

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
1.3 英寸液晶屏开发板

内置 ST7789V2 显示驱动芯片，可实现 90° 硬件旋转

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

处理器 LX7 双核处理器
Wi-Fi 2.4GHz Wi-Fi
蓝牙 BLE 5
天线板载天线
通电接口 Type-C 接口
尺寸 1.3 英寸
分辨率 240 × 240
显示颜色 262K 彩色
通信接口 SPI
驱动芯片 ST7789
可视角度 160°
显示面板面板
卡槽 Micro SD 卡槽
姿态传感器 QMI8658
六轴惯性计
串口芯片 CH343P

产品特性

本产品是一款搭载了 240MHz 主频双核处理器的低成本、高性能的微控制器开发板。在较小的板型下，板载 1.3 英寸 262K 彩色 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RGB 灯珠、Wi-Fi / 蓝牙天线，适用于开发并嵌入应用到产品中。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，无需纠结正反插
板载 1.3 英寸 LCD 屏，240 × 240 分辨率，262K 彩色，能清晰地显示彩色图片
内置 ST7789V2 驱动芯片，使用 SPI 不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态拓展应用
板载 3.7V MX1.25 锂电池充放电接口
引出 13PIN 2.54mm 间距 GPIO 接口，可供外接设备和调试使用，灵活配置外设功能
可选配带棱镜版本，增强光学显示效果，延伸拓展性更强

版本选择

裸屏

带外壳版

带棱镜版

产品应用示例

炫彩场景

姿态传感器延伸拓展

棱镜延伸拓展

接口定义

ESP32-S3 4英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
贴片陶瓷天线
16MB Flash
Micro SD 卡槽
充电指示灯
充满熄灭

PL4054 电池充电管理
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
MX1.25 锂电池接口
QMI8658 (背面)
IMU 六轴陀螺仪加速度计

产品尺寸

裸屏版本

带外壳版本

带棱镜版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口

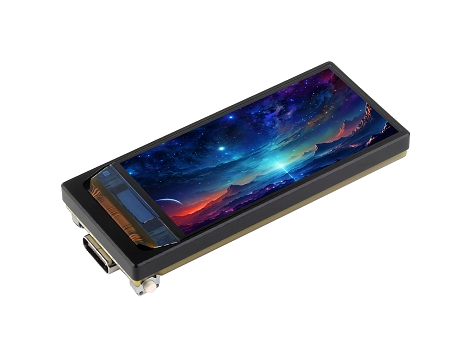

ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.75	466 × 466	QSPI	CO5300	CST9217				-					I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.75-B	466 × 466	QSPI	CO5300	CST9217				-					I2C，UART，USB， 8PIN排座接口 (间距2.54mm)
ESP32-S3-Touch-AMOLED-1.64	280 × 456	QSPI	CO5300	FT3168		-		-	-	-			22PIN排针接口 (间距2.54mm)

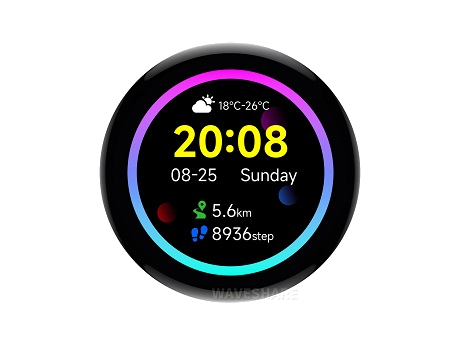

ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口

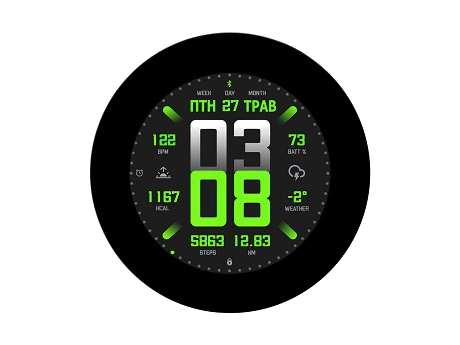

ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-S3-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)

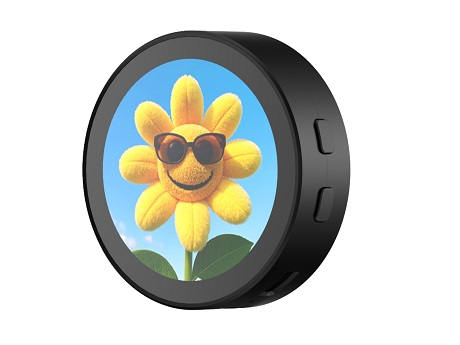

ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)

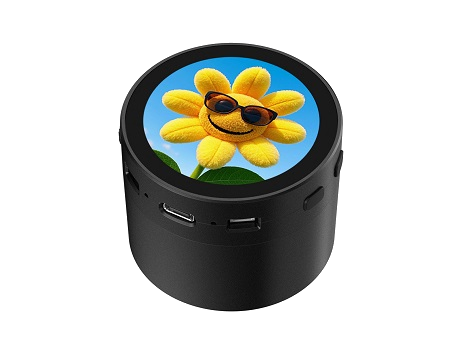

ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口

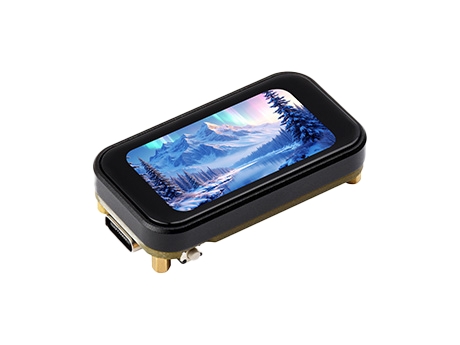

ESP32-S3-Touch-LCD-1.47	172 × 320	SPI	JD9853	AXS5106L	-	-		-	-	-			22PIN排针接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-Touch-LCD-1.47	172 × 320	SPI	JD9853	AXS5106L		-		-	-	-			22PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)

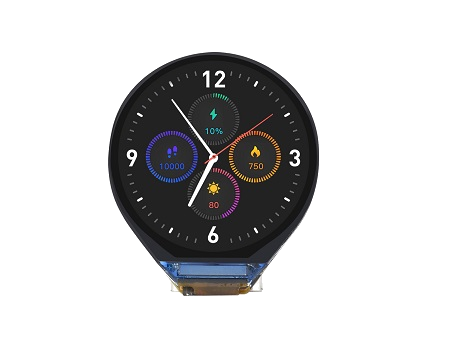

ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
