Micro:bit系列教程1:初识micro:bit

2018-10-10 19:19| 发布者: waveshare-admin| 查看: 2108| 评论: 1|原作者: waveshare|来自: waveshare

摘要: Micro:bit是什么?Micro:bit全称为BBC Micro:bit,是一款英国广播公司(BBC)推出的,用于青少年编程教育的ARM开发版,接下来,让我们一起认识Micro:bit,学习Micro:bit的基本使用。 ... ...

Micro:bit是什么?Micro:bit全称为BBC Micro:bit,是一款英国广播公司(BBC)推出的,用于青少年编程教育的ARM开发版,接下来,让我们一起认识Micro:bit,学习Micro:bit的基本使用。

1.基本介绍

    Micro:bit采用了基于ARM Cortex-M0nRF51822处理器,集成蓝牙,2.4G无线功能,板载5×5 LED点阵、两个可编程按键、加速度计、三轴地磁和温度计等资源。引出了20+5pin的扩展接口,可轻松胜任各种编程相关的教学与开发场景,包括编写电子游戏、机器人控制、科学实验和可穿戴装置开发等;仅有信用卡一半大小(4cm×5cm),还可以把Micro:bit集成到诸多便携的项目中。

2.基本硬件参数

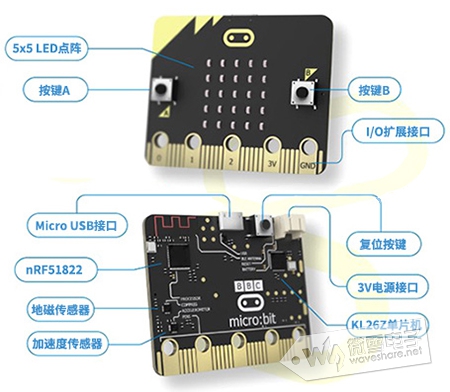

       Micro:bit的基本硬件组成如下图所示:

具体参数如下图所示:

  • nRF51822处理器
    • 16 MHz 32 ARM Cortex-M0内核
    • 蓝牙4.0低功耗/2.4GHz RF无线
    • 16kB RAM
    • 256kB Flash
  • KL26Z单片机
    • 48 MHz ARM Cortex-M0+内核
    • 128 KB Flash
  • 地磁传感器 - MAG3110I2C,获取三轴地磁数据
  • 加速度传感器 - MMA8652I2C,获取三轴加速度数据
  • 3V电源接口
  • 复位按键
  • Micro USB接口 - 可接入电脑烧写/仿真,串口通信
  • 5x5 LED点阵 - 可显示文字、图形等
  • 按键A/B - 可编程按键
  • I/O扩展接口 - SPIUARTI2CADPWM等接口

其中,nRF51822为主控芯片,KL26ZUSB接口芯片,IO扩展接口详情如下图所示:

3.开发环境

Micro:bit的主流开发环境有:采用JavaScript开发的如MakeCode,采用Python开发的如MU

3.1. JavaScript Blocks Editor

       可采用积木块或JavaScript开发Micro:bit,其IDE名称为MakeCode,有Web版和离线版两种。

    其中Web版的链接为: https://makecode.microbit.org/,其界面如下图所示:

    离线版截止20189月依然处于公测状态,并且,目前只支持Windows 10 操作系统,如有需要可前往Microsoft Store搜索“MakeCode for micro:bit”进行下载安装,其界面,开发流程基本和Web版一致。

    推荐使用离线版本,离线版本具有如下优势:

1.不受网络限制。

2.可以直接下载hexmicro:bit上面,不用每次将hex文件拷贝到micro:bitU盘。

3.内置串口调试工具,可观测串口打印的数据,本教程有较多演示部分使用了串口调试工具。

3.2. Python Editor

       可采用Python开发Micro:bit,目前也有Web版和离线版两种开发环境。

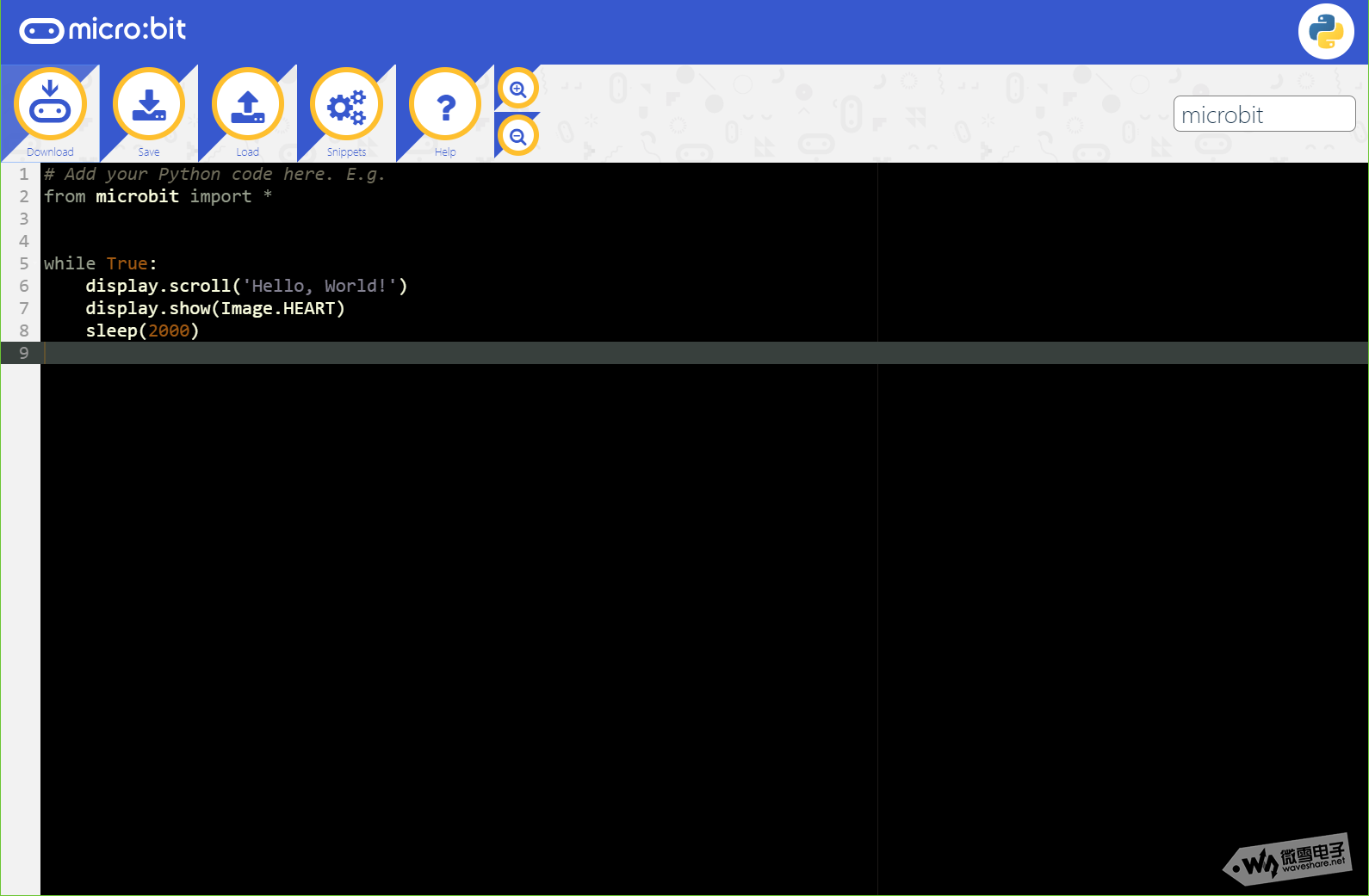

       其中Web版下载地址为:https://python.microbit.org/v/1,其界面如下图所示:

离线版为Mu,其下载地址为:https://codewith.mu/en/download,可根据不同的操作系统以及位数进行下载,安装,其开发界面如下图所示:

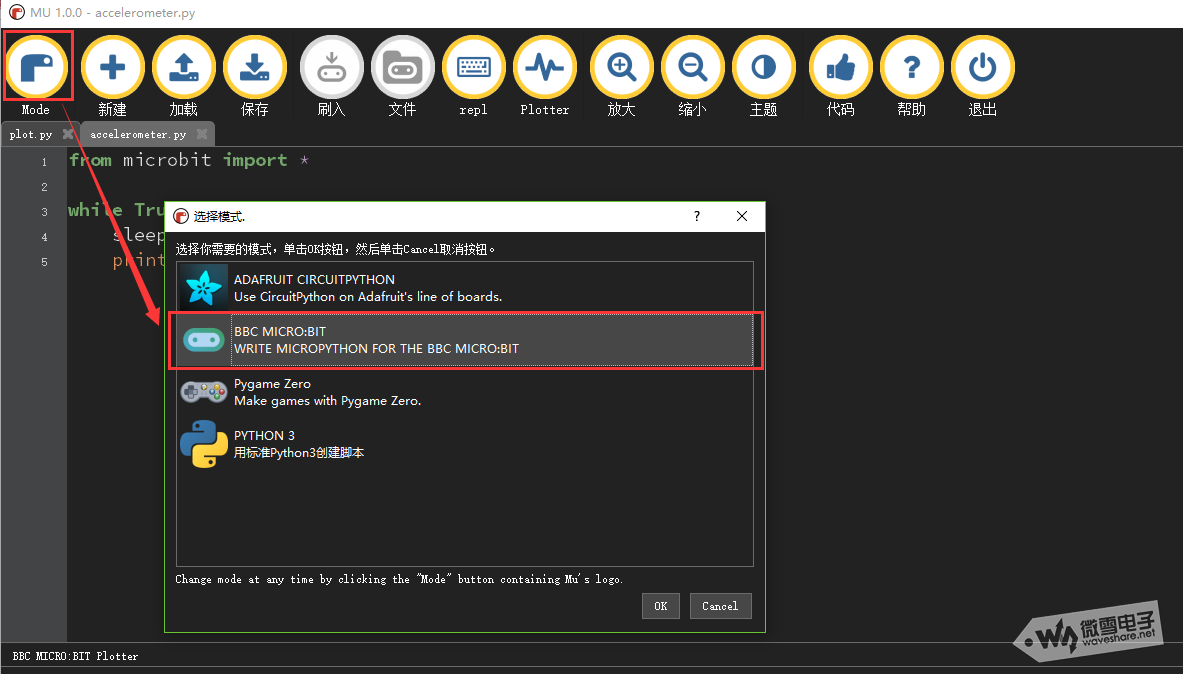

初次进入,请设置为BBC Micro:bit模式:

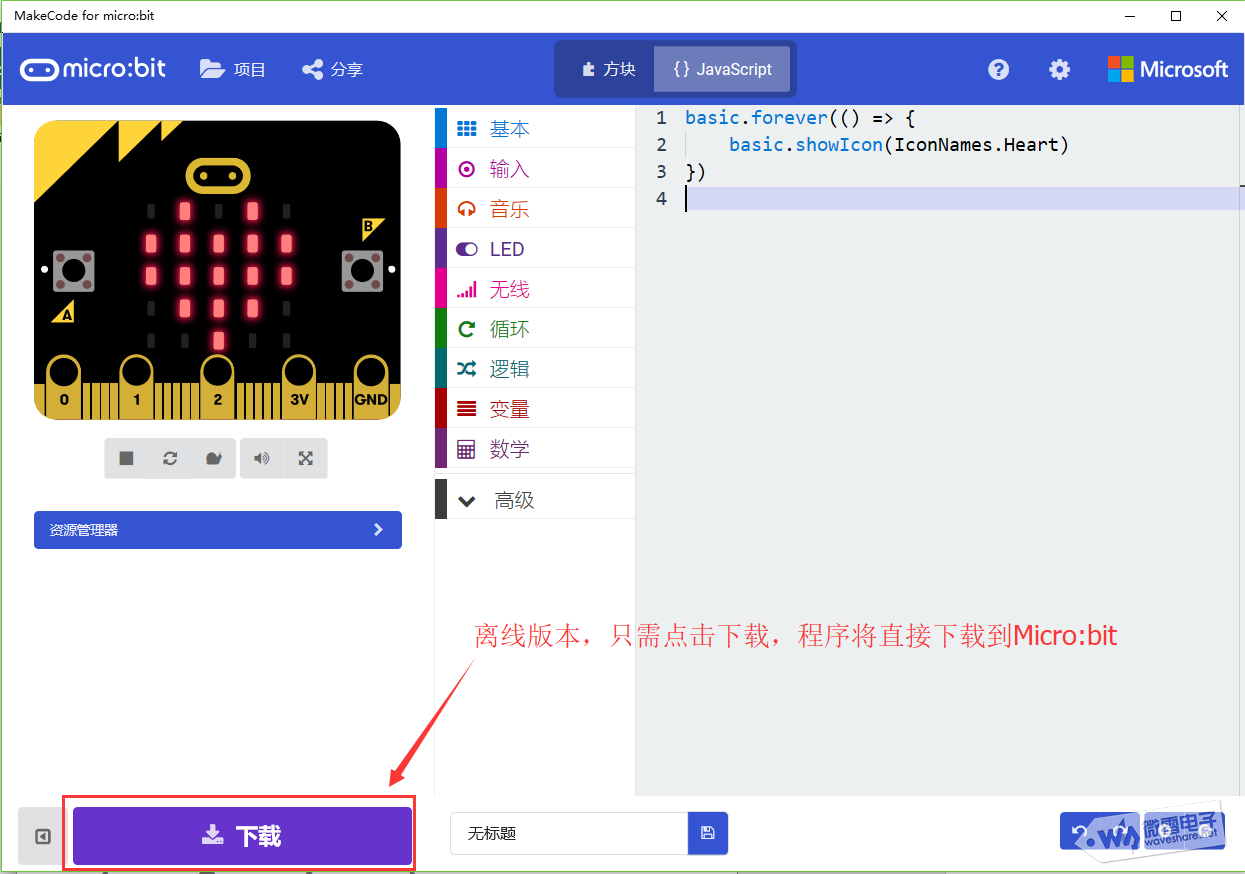

下载程序时,离线版本更加便捷,只需点击下载,程序将直接下载到Micro:bit:如下图所示:

    此时,可通过MuMicro:bit进行串口调试,如下图所示:

    如果为Web版本,则点击下载之后将会把HEX文件下载到本地文件夹,之后需把HEX文件拷贝至Micro:bit所对应的盘符中,Web版本MakeCodeWeb版本Python开发环境操作相同,如下图所示:
