树莓派OpenWrt入门教程2:打造移动便携的树莓派4G无线路由器

2020-9-9 09:16| 发布者: kaloha| 查看: 1380| 评论: 2

摘要: 概述 本章将介绍Raspberry Pi 4B搭载SIM7600 4G模块、树莓派UPS锂电池扩展模块和树莓派散热风扇等模块后怎么变成随身WIFI,并详细描述相关步骤。 工作原理 首先,树莓派烧录OpenWrt软路由系统,这样树莓派本身就相 ...

概述

本章将介绍Raspberry Pi 4B搭载SIM7600 4G模块、树莓派UPS锂电池扩展模块和树莓派散热风扇等模块后怎么变成移动便携的4G移动无线路由器,并详细描述相关步骤。

工作原理

首先,树莓派烧录OpenWrt软路由系统,这样树莓派本身就相当于一个无线WIFI路由器了;

其次,把接入的SIM7600X 4G扩展模块配置好,使得树莓派路由可通过4G模块来连接互联网;

最后,外接个UPS移动电源模块,这样整套系统就可以独立工作,随时随地使用了。

准备工作

硬件准备

硬件组成,自上而下分别有:

  • SIM7600X 4G扩展板:全网通,高达50Mbps上行和150Mbps下行,支持GPS和电话短信等
  • UPS电源:5200mAh,支持边充边放,不间断供电
  • 树莓派4B:主流的mini PC主板,功能强大

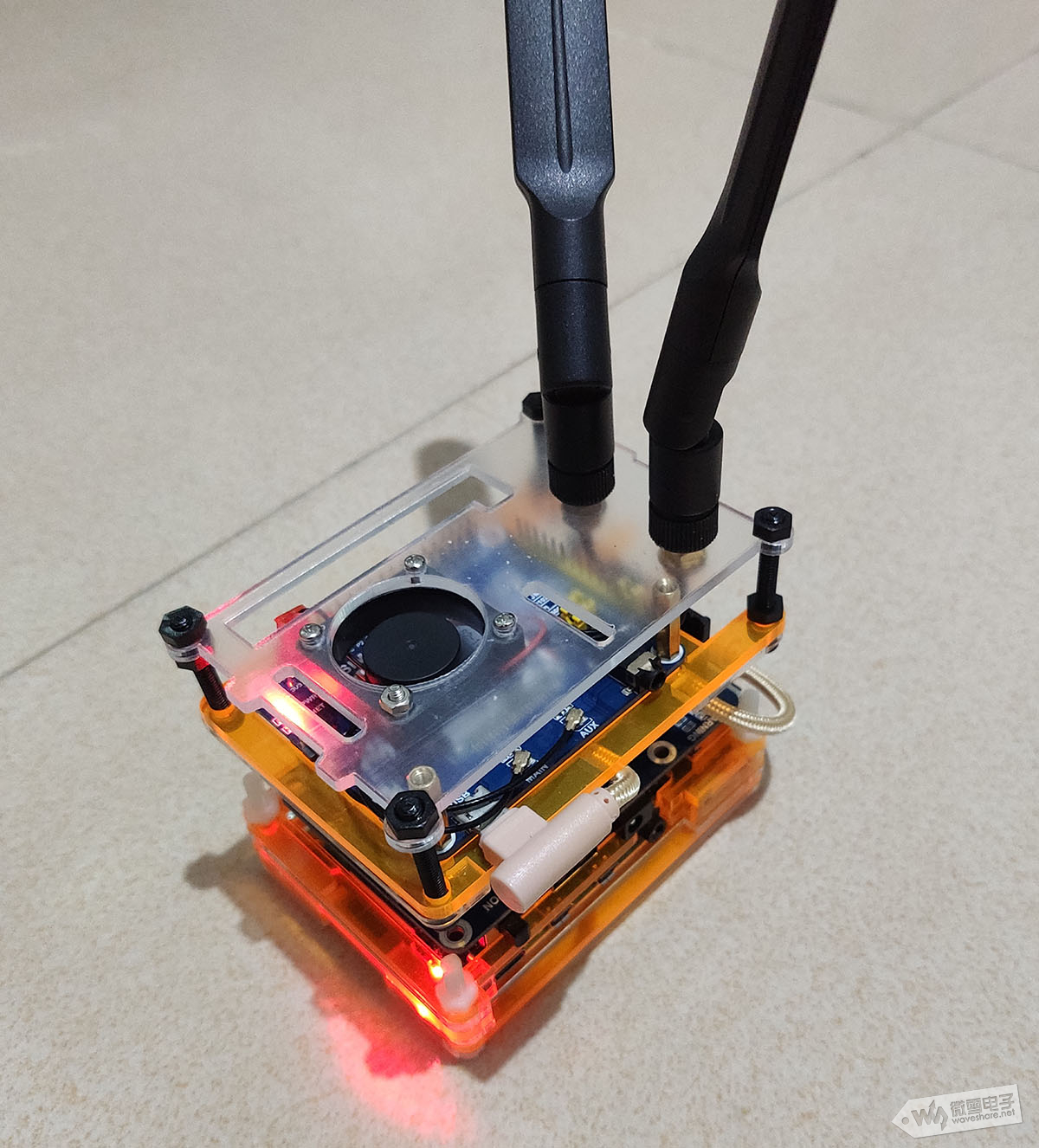

    SIM7600 + UPS +Pi4B

树莓派烧写OpenWrt镜像

环境配置

连接和配置树莓派OpenWrt系统WIFI

烧录好OpenWrt系统后,默认网口IP是:192.168.1.1 ,默认开启为 5G 的WIFI路由器。

  • 可通过手机WIFI搜索,找到默认名称为“OpenWrt”的WIFI开放热点,然后连接
  • 打开浏览器,输入:192.168.1.1 , 默认用户名:root ,默认密码为:password
  • 设置WIFI密码:网络 —> 无线 —> 修改 —> 接口配置 —> 无线安全,如下图所示:

配置SIM7600X 4G模块

  • 在开始配置SIM7600X之前,硬件须先接入开通4G的流量卡或手机卡,按PWRKEY按键开机,正常NET灯闪烁说明已开始自动联网,如果你想模块自动开机,可设置跳线如下图所示:
  • 添加新接口:网络 —> 接口 —> 添加新接口,如下图所示:
  • 创建新接口:新接口的名称 — SIM7600 ; 新接口的协议 — QMI蜂窝 ;提交
  • 配置接口:协议 — QMI蜂窝 ; 调制器解调器节点 — /dev/cdc-wdm0 ;APN:3gnet (移动卡可填CMNET);认证类型 — PAP/CHAP (both);保存&应用
  • 防火墙设置:勾选wan:SIM7600;保存&应用

开启SIM7600X 4G模块联网

  • 配置好4G模块之后,打开网络 —> 接口 —> 接口总览,找到SIM7600 WAN口,点击连接

连接OpenWrt路由,联网测速

  • 设置好SIM7600 4G模块后,如果想通过4G上网,可断开接入的网线
  • 使用手机搜索连接OpenWrt热点,手机连接后实际测速情况如下图所示:

更多玩法探索

以上演示是树莓派OpenWrt+SIM7600最基本的功能演示了。实际上,OpenWrt作为国内外热门的软路由开发系统,它有着很多普通路由无法比拟的功能,比如内网穿透,全局上网,智能家居系统等等;另外SIM7600本身还有GPS定位、电话和短信功能等等,如果这些功能跟OpenWrt系统搭配使用的话,还是可以创造更多有趣玩法的,有兴趣的童靴可以了解扩展相关的玩法,如果你也乐意共享开源给更多人学习,也可以来联系我们。

下面分享一些 B站Up主Qiawabor 做的一些openwrt 的其他玩法,本文的草稿也是源自此大佬哥的热情奉献,感谢感谢!有兴趣的童鞋 可以了解下:
