Alphabot树莓派教程:变身路由器

2017-1-4 16:55| 发布者: MyMX1213| 查看: 26561| 评论: 2|原作者: MyMX1213

摘要: Raspberry Pi 3板载了无线网络适配器和陶瓷天线,不需要额外增加无线网卡就可以把它打造成一个无线路由器。
Raspberry Pi 3板载了无线网络适配器和陶瓷天线,不需要额外增加无线网卡就可以把它打造成一个无线路由器。
有一种方法是给Raspberry Pi刷上OpenWRT等路由器固件,这样它就变成了一个比较正宗的路由器。
另一种方法是开启树莓派无线网络适配器的AP功能,并且共享其有线网络。这样依然使用Raspbian系统,可以发挥Raspberry Pi作为一个微型服务器的优势。

以下描述如何开启树莓派无线网络适配器的AP功能,并且共享其有线网络,实现无线路由功能。


安装软件包
需要安装2个软件包:
sudo apt-get install hostapd dnsmasq
hostapd将开启无线适配器的AP功能,dnsmasq是DHCP和DNS服务器。


1.设置静态IP
需要将无线接口wlan0的IP配置成静态地址。
首先让dhcpcd不再管理wlan0,避免设置冲突。
修改文件:
sudo vi /etc/dhcpcd.conf
在文件开头增加一行:
denyinterfaces wlan0

接下来设置wlan0的静态IP,修改文件:
sudo vi /etc/network/interfaces

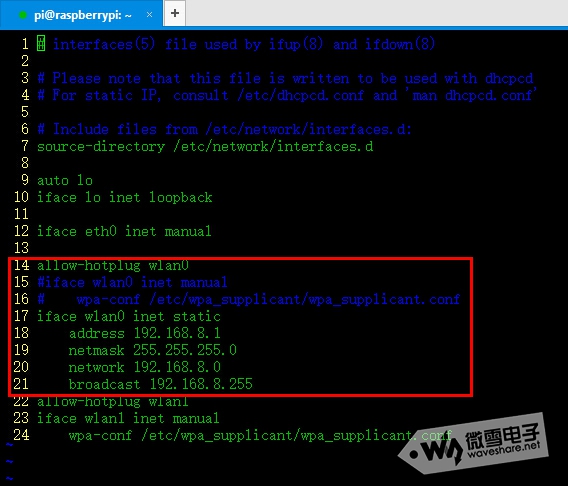

把wlan0相关的内容修改成如下内容:
allow-hotplug wlan0
#iface wlan0 inet manual
#    wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
iface wlan0 inet static
    address 192.168.8.1
    netmask 255.255.255.0
    network 192.168.8.0
    broadcast 192.168.8.255
192.168.8.1 是给树莓派做路由器分配的网关IP,这个不能与局域网其他路由器网关IP重复,若重复此处可以修改IP地址为其他网关。


重启服务和wlan0
sudo service dhcpcd restart
sudo ifdown wlan0
sudo ifup wlan0
通过ifconfig可以看到wlan0的IP已经设定好了。


2.安装hostapd
输入命令安装,hostapd将开启无线适配器的AP功能。
sudo apt-get install hostapd dnsmasq

新建配置文件:
sudo vi /etc/hostapd/hostapd.conf

添加如下代码

# This is the name of the WiFi interface we configured above
interface=wlan0

# Use the nl80211 driver with the brcmfmac driver
driver=nl80211

# This is the name of the network
ssid=RaspberryPi

# Use the 2.4GHz band
hw_mode=g

# Use channel 6
channel=6

# Enable 802.11n
ieee80211n=1

# Enable WMM
wmm_enabled=1

# Enable 40MHz channels with 20ns guard interval
ht_capab=[HT40][SHORT-GI-20][DSSS_CCK-40]

# Accept all MAC addresses
macaddr_acl=0

# Use WPA authentication
auth_algs=1

# Require clients to know the network name
ignore_broadcast_ssid=0

# Use WPA2
wpa=2

# Use a pre-shared key
wpa_key_mgmt=WPA-PSK

# The network passphrase
wpa_passphrase=raspberry

# Use AES, instead of TKIP
rsn_pairwise=CCMP
以上内容中,ssid=RaspberryPi是无线网络的名字,wpa_passphrase=raspberry是密码(8位及以上)。
然后测试配置是否正确:
sudo /usr/sbin/hostapd /etc/hostapd/hostapd.conf

通过手机等设备应该可以搜到名为RaspberryPi的WiFi,还不需要连接。
如果没有问题,按Ctrl+C停止测试。
使上述设置生效:
sudo vim /etc/default/hostapd

将#DAEMON_CONF=""修改为DAEMON_CONF="/etc/hostapd/hostapd.conf"。

3.安装DHCP服务
输入命令
sudo apt-get install isc-dhcp-server
备份配置文件
sudo mv /etc/dhcp/dhcpd.conf /etc/dhcp.dhcpd.config.bak
编辑新的配置文件
sudo vi /etc/dhcp/dhcpd.conf
修改成如下内容:
default-lease-time 600;
max-lease-time 7200;
log-facility local7;

subnet 192.168.8.0 netmask 255.255.255.0 {
  range 192.168.8.10 192.168.8.100;
  option routers 192.168.8.1;
  option broadcast-address 192.168.8.255;
  option domain-name-servers 8.8.8.8,8.8.4.4;
  default-lease-time 600;
  max-lease-time 7200;
}

此处设置的IP与上面的IP网关对应。

重新启动服务
sudo service  isc-dhcp-server restart

4.开启ipv4转发
修改文件:
sudo vim /etc/sysctl.conf
去掉net.ipv4.ip_forward=1前面的“#”号。

通过iptables做NAT转发:
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
sudo iptables -A FORWARD -i eth0 -o wlan0 -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i wlan0 -o eth0 -j ACCEPT
这些配置重启后就失效了,需要保存下来:
sudo sh -c "iptables-save > /etc/iptables.ipv4.nat"
设为开机自动加载:
sudo vi /etc/rc.local
在exit 0上方增加:
iptables-restore < /etc/iptables.ipv4.nat
启动服务:
sudo service hostapd start

到此所有的配置都完成了,重启:
sudo reboot

等Raspberry Pi重启完成,就可以用手机等设备连接该WiFi上网了,名字和密码是之前在/etc/hostapd/hostapd.conf文件中设定的。
连接后设备会获取到192.168.8.10----192.168.8.100之间的IP,并且可以通过树莓派连接的有线网络连上互联网,起到了无线路由器的功能。


如果遇到问题,可以通过以下命令检查服务情况。
sudo service hostapd status
