方形一体式电容指纹开发模块 Cortex内核 UART串口通信 尺寸小巧

方形一体式电容指纹开发模块,支持STM32和Raspberry Pi等硬件平台

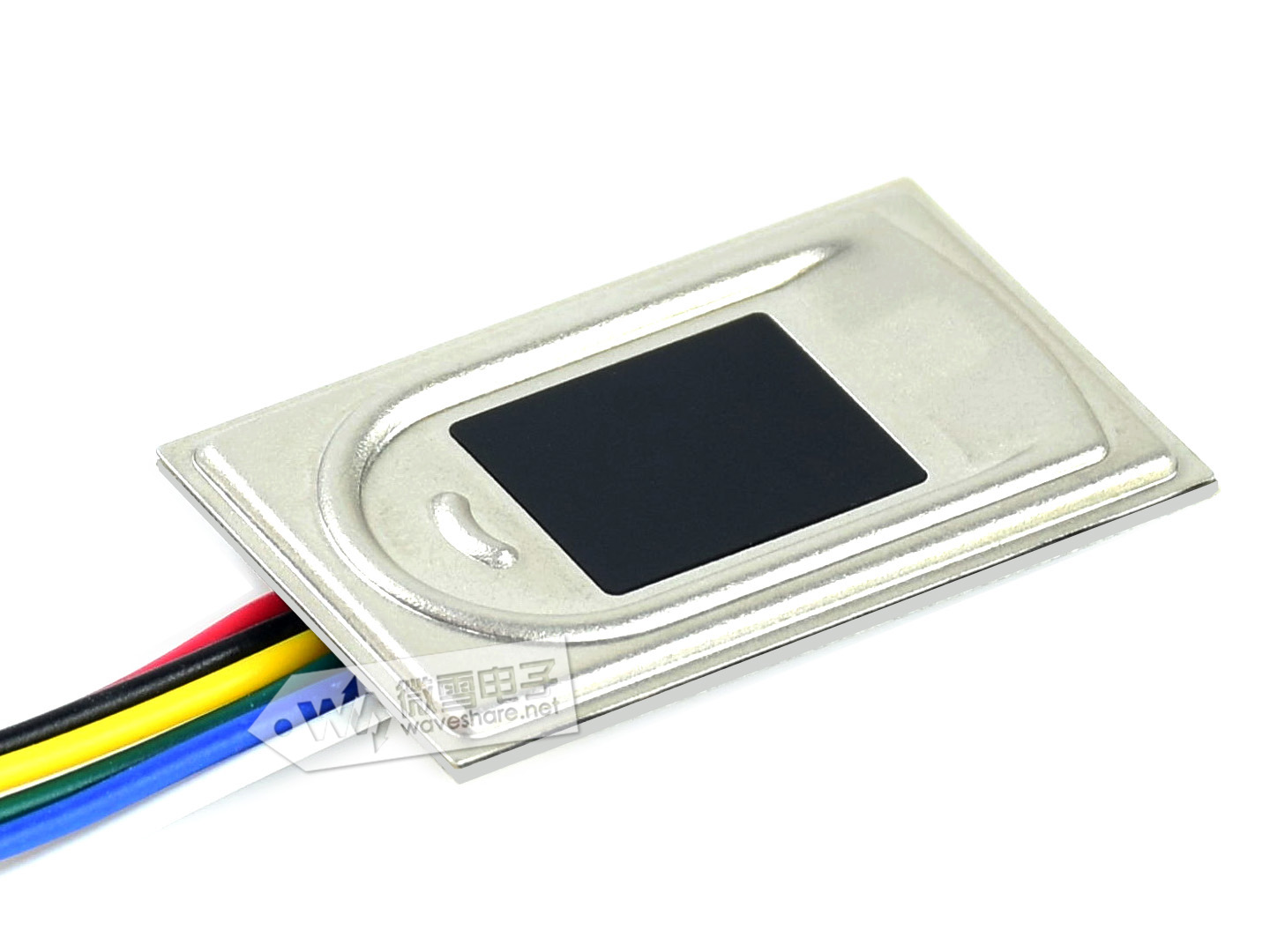

型号 UART Fingerprint Sensor (R)

SKU 17199

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是一款高度集成的方形一体式电容指纹模块,小巧的外型,串口指令操作,具有识别快、稳定性强和功耗低等优点。

【我主要做什么】
我采用高性能Cortex内核的主控,集成了高安全性商用指纹算法,支持指纹录入、图像采集、特征值提取和指纹比对等功能。
你无需了解复杂指纹识别算法,只需通过串口发送指令即进行二次开发,可快速将我集成到各种对体积和精度要求较高的指纹识别应用中。

【我的特性】
  • 使用方便,无需了解指纹算法和内部结构,只需简单的指令就能完成相应操作
  • 内置商用算法,支持指纹录入、指纹比对、提取指纹图像和上传指纹特征值等功能,性能稳定,识别速度快
  • 电容式指纹识别,感应灵敏,手指只要轻轻地触碰采集窗就能快速识别
  • 硬件集成度高,主控和指纹传感器集成一体,可方便嵌入到各种小体积应用
  • 内置人体感应器件,具有掉电睡眠和触摸唤醒功能,功耗更低
  • 板载UART接口,方便接入STM32和Raspberry Pi等硬件平台
【我的参数】
  • 传感器类型:电容式触摸式传感器
  • 分辨率:508DPI
  • 图像像素阵列:192×192
  • 图像灰度等级:8级灰度
  • 传感器尺寸:11.2mm × 12.2mm
  • 模块尺寸:20.2mm × 33.3mm
  • 指纹容量:3000枚
  • 比对时间:<0.2s (1:N,且N≤100)
  • 认假率: <0.001%
  • 拒真率: <0.1%
  • 工作电压:2.7~3.3V
  • 工作电流:<50mA
  • 睡眠电流:<16uA
  • 静电测试:接触放电8KV/空气放电15KV
  • 通信接口:UART (TTL电平)
  • 通信波特率:19200 bps
  • 工作环境:
    • 温度:-20°C~70°C
    • 湿度:40%RH~85%RH (无凝霜)
  • 存储环境:
    • 温度: -40°C~85°C
    • 湿度:<85%RH(无凝霜)
【应用案例】
  • 指纹锁、指纹保险箱、指纹门禁和指纹考勤等

使用示例

产品对比

PK项 UART Fingerprint Reader Capacitive Fingerprint Reader UART Fingerprint Sensor (C) UART Fingerprint Sensor (R)
传感器类型 光学式指纹模块 电容式指纹模块
优点 成本低,寿命长,抗静电能力强   体积小,功耗低
采体面积小,精度高,采集及识别效果好
缺点 体积大,精度低,受光照影响 对环境要求高(温度,湿度,灰尘,空气碱性)
特点 方形分体式 圆形一体式 方形一体式
指纹容量 4000枚 3000枚 500枚 3000枚
图像像素阵列 248×296 192×192
通信接口 UART UART、USB UART
认假率 <0.001% 0.0001% <0.001%
拒真率 <0.1%  0.01% <0.1%
传感器寿命 10年 约20万次 约100万次
使用条件 手指越湿越灵敏 手指越干越灵敏
产品定位 频繁使用,如门禁打卡机 对识别精度要求高,如指纹锁
一般光学式指纹模块主要用于低端产品,电容式指纹模块则大多用于高端产品

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 开发软件

路径: www.waveshare.net/wiki/UART_Fingerprint_Sensor_(R)_

配置清单

  1. UART Fingerprint Sensor (R) × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
1
2

建议用户同时购买FT232 USB UART Board (micro) 方便测试。
