电容指纹模块 高精度指纹识别 串口/usb双通信

STM32F105处理器 高速度、快识别、高稳定性 可用于开发指纹锁,指纹保险箱,指纹门禁,指纹考勤
价格
原价
型号
Capacitive Fingerprint Reader
SKU
13694
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

Capacitive Fingerprint Reader是一款专用于二次开发集成应用的电容式指纹开发模块,高速度、快识别、高稳定性。

Capacitive Fingerprint Reader电容式指纹模块是以 STM32F105R8 高速数字处理器为核心,结合高安全性商用指纹算法, 配高级半导体指纹传感器,并具有指纹录入、图像处理、特征值提取、模板生成、模板储存、指纹比对和搜索等功能的智能型集成模块;专业为科研单位,指纹产品生产企业, 应用集成厂商提供标准二次开发指纹组件,快速、方便集成应用。


【产品特性】
  • 使用方便,不需要了解指纹技术 ,模块内部结构和运算,只需简单的指令就能完成相应操作
  • 采用商用算法,性能稳定,识别速度快
  • 手指感应灵敏,手指只要轻轻地触碰采集窗就能快速识别,不需要用按压
  • 可以自由输入、输出指纹图片、指纹特征值文件及各种指纹操作
  • 提供UART串口和 USB 双通讯方式
  • 具有处理器掉电睡眠,手指感应唤醒功能,低功耗
  • 提供完善的配套资料手册(配有PC机软件、SDK开发板包、相关的工具和Raspberry/Arduino/STM32等示例程序)
【应用案例】
  • 开发指纹锁,指纹保险箱,指纹门禁,指纹考勤

规格参数

类别 参数
处理器(CPU) STM32F105
传感器 半导体传感器(电容式)
模块尺寸(mm) 45 x 30
传感器尺寸(mm) 33.4 x 20.4
图像 DPI 508
图像像素阵列 192 x 192
传感器感应面积(mm) 9.6 x 12.8
指纹容量 3000枚
比对等级 默认 5,可设置为0-9,越大越严格
比对时间 1 秒
认假率 0.0001%
拒真率 0.01%
动态电流 <60mA
工作电压 3.3-5V
通讯接口 UART 或 USB
抗静电能力 空气放电 达到 ± 15KV
接触放电 达到 ± 8KV

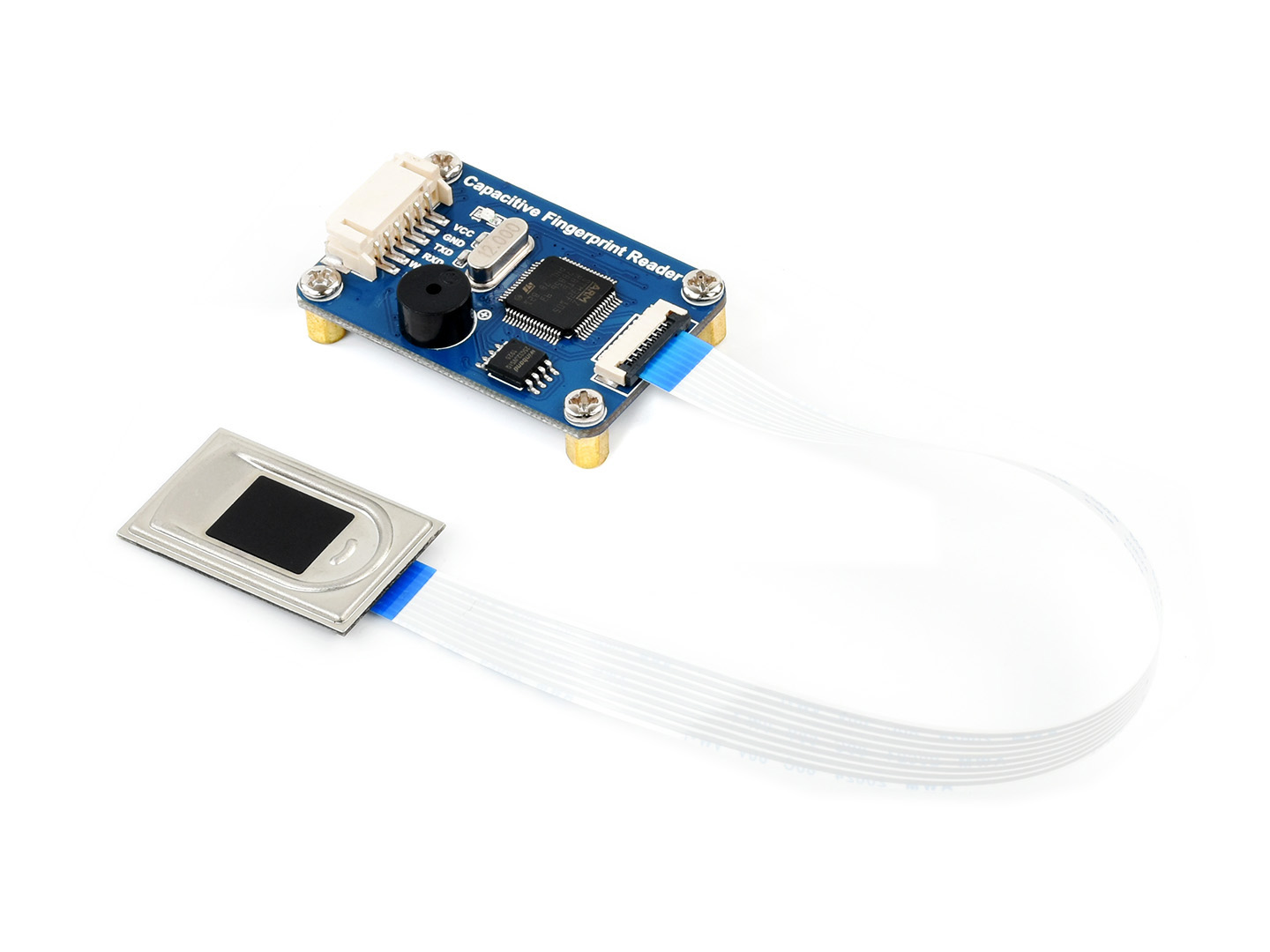

产品图片

产品对比

PK项 UART Fingerprint Reader Capacitive Fingerprint Reader UART Fingerprint Sensor (C) UART Fingerprint Sensor (R)
传感器类型 光学式指纹模块 电容式指纹模块
优点 成本低,寿命长,抗静电能力强   体积小,功耗低
采体面积小,精度高,采集及识别效果好
缺点 体积大,精度低,受光照影响 对环境要求高(温度,湿度,灰尘,空气碱性)
特点 方形分体式 圆形一体式 方形一体式
指纹容量 4000枚 3000枚 500枚 3000枚
图像像素阵列 248×296 192×192
通信接口 UART UART、USB UART
认假率 <0.001% 0.0001% <0.001%
拒真率 <0.1%  0.01% <0.1%
传感器寿命 10年 约20万次 约100万次
使用条件 手指越湿越灵敏 手指越干越灵敏
产品定位 频繁使用,如门禁打卡机 对识别精度要求高,如指纹锁
一般光学式指纹模块主要用于低端产品,电容式指纹模块则大多用于高端产品

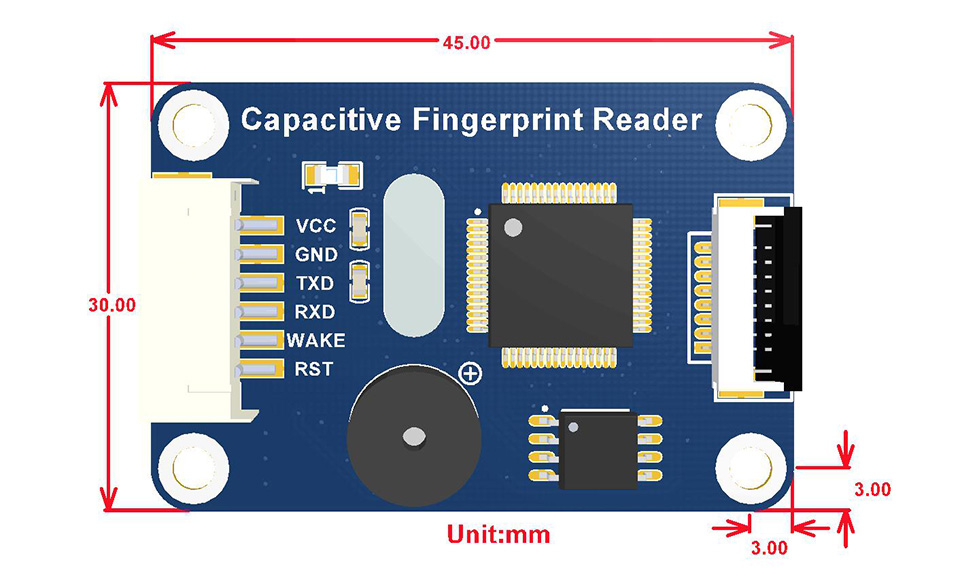

产品尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

路径: www.waveshare.net/wiki/Capacitive_Fingerprint_Reader

配置清单

  1. Capacitive Fingerprint Reader × 1
  2. PH2.0 6PIN连接线 20cm × 1
1
2

建议用户同时购买CP2102 USB UART Board (micro) 方便测试。
