高清光学指纹传感器开发模块 Cortex内核 串口通信

高速度、快识别、高稳定性

型号 UART Fingerprint Reader

SKU 8552

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

敬告:本产品已获相关专利,仿造必追究其法律责任!

UART Fingerprint Reader是一款专用于二次开发集成应用的新型指纹开发模块,高速度、快识别、高稳定性。

UART Fingerprint Reader模块以STM32F205高速数字处理器为核心,结合商用指纹算法,高精度光学传感器,具有指纹录入、图像处理、特征值提取、模板生成、模板储存、指纹比对和搜索等功能的智能型模块;提供UART接口和通讯协议,专门为科研单位、应用集成厂商提供标准二次开发指纹套件,快速、方便集成应用!


产品特性:
  • 指纹感应灵敏,识别速度快:
    • 指纹模块采用高精度光路和成像元件,使用时,只需要手指轻轻一点,就能快速识别。
  • 稳定性强:
    • 采用ST的STM32F205高级数字处理芯片作处理器,低功耗,快速稳定,比国产芯片和其它平台的芯片稳定至少30%。
  • 科学结构:
    • 采用分体结构,指纹传感器+处理主板+算法平台三大结构,主板稳定;
    • 采用标准16P通用接口;传感器可自主选择和更换光学、半导体传感器;
    • 采用商用算法,速度快。
  • 开发方便:
    • 串口UART操作(直接接任何带串口单片机),操作简单,并配有PC机的演示、学习软件、相关的工具和单片机例程。
  • 开放:
    • 可以自由输入输出指纹图片、指纹特征值文件及各种指纹操作,协议更全,开放更好。
应用案例:
  • 指纹产品开发:
    • 开发指纹锁,指纹保险箱,指纹门禁,指纹考勤
  • 指纹集成应用:
    • 开发指纹锁,集成于各类安全产品,如对讲、开关、人员识别、权限管理

规格参数

类别 参数
处理器(CPU)  STM32F205
传感器  高清光学
存储器  片内存储(可扩展存储器)
抗磨损强度  1百万次
抗静电指标 150KV
指纹容量 4000枚
认假率 <0.001%(安全等级为5时)
拒真率  <0.1% (安全等级为5时)
电流  <50ma
输入时间 <0.5秒
比对时间 <0.5秒
比对方式 1:1 1:N
安全等级 1-10级(可自定义)
输出格式 三种:用户号,图像,特征值
特征值大小  196字节
特征值模板大小  512字节
模板规则  ISO19794-2
通讯接口 UART接口
通讯波特率  9600-57600bps
电源接口 串口供电,外接电源
电源 3.3-7.5V
工作温度 -20°C 至60°C
相对湿度 40%RH-85%RH(无凝露)

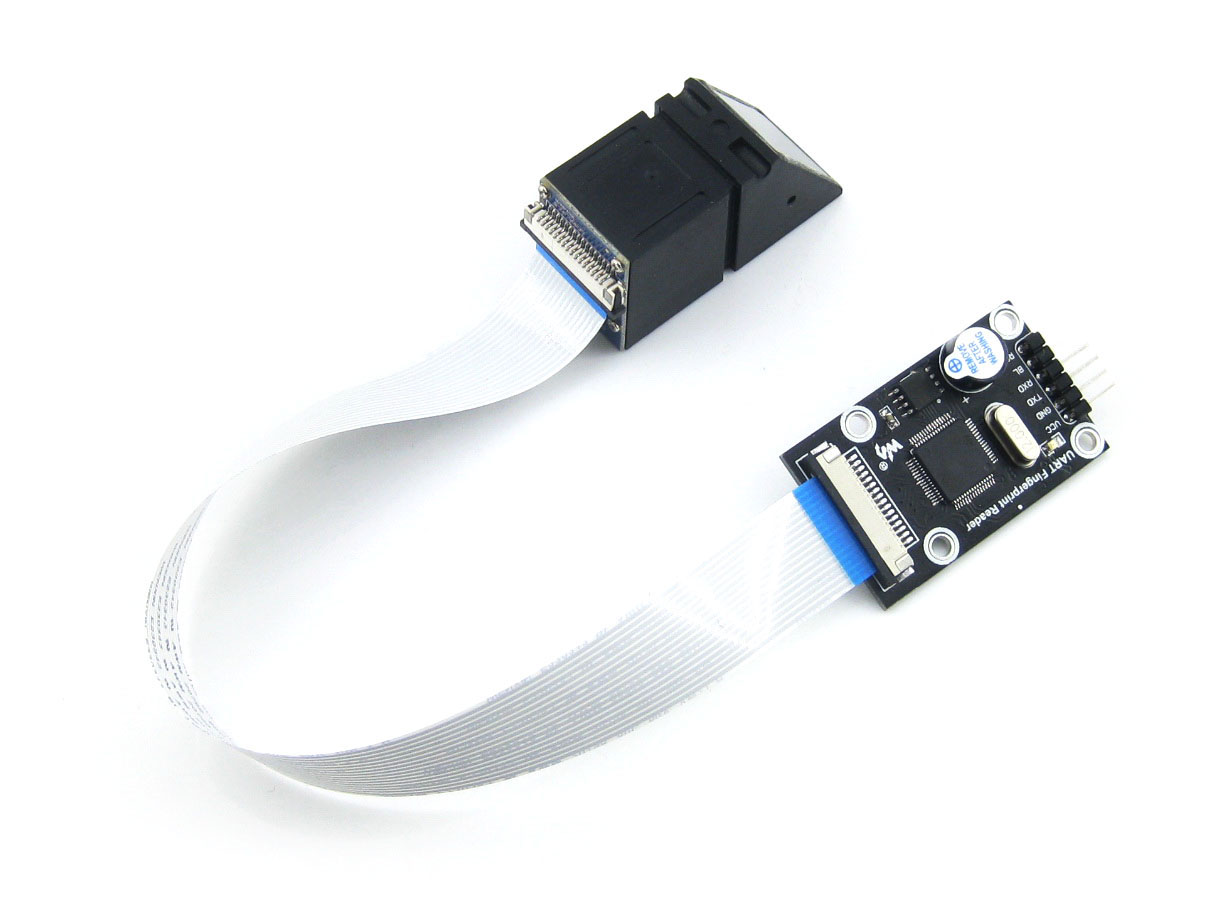

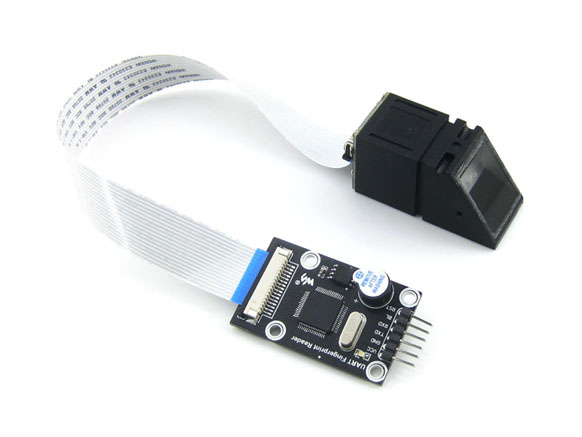

产品图片

产品对比

PK项 UART Fingerprint Reader Capacitive Fingerprint Reader UART Fingerprint Sensor (C) UART Fingerprint Sensor (R)
传感器类型 光学式指纹模块 电容式指纹模块
优点 成本低,寿命长,抗静电能力强   体积小,功耗低
采体面积小,精度高,采集及识别效果好
缺点 体积大,精度低,受光照影响 对环境要求高(温度,湿度,灰尘,空气碱性)
特点 方形分体式 圆形一体式 方形一体式
指纹容量 4000枚 3000枚 500枚 3000枚
图像像素阵列 248×296 192×192
通信接口 UART UART、USB UART
认假率 <0.001% 0.0001% <0.001%
拒真率 <0.1%  0.01% <0.1%
传感器寿命 10年 约20万次 约100万次
使用条件 手指越湿越灵敏 手指越干越灵敏
产品定位 频繁使用,如门禁打卡机 对识别精度要求高,如指纹锁
一般光学式指纹模块主要用于低端产品,电容式指纹模块则大多用于高端产品

产品尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

路径: www.waveshare.net/wiki/UART_Fingerprint_Reader

配置清单

  1. UART Fingerprint Reader × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
1
2

建议用户同时购买CP2102 USB UART Board (micro) 方便测试。
