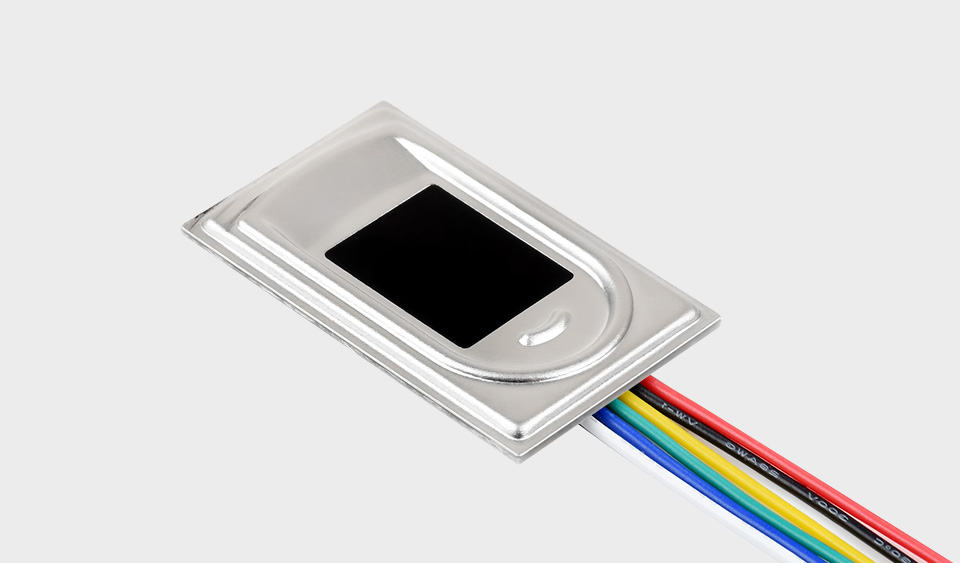

一体式电容指纹模块
采用高性能 Cortex 内核的主控
识别快、稳定性强、功耗低
产品特性
采用高性能 Cortex 内核的主控，集成了高安全性商用指纹算法，支持指纹录入、图像采集、特征值提取和指纹比对等功能。无需了解复杂指纹识别算法，只需通过串口发送指令即进行二次开发，可快速集成到各种对体积和精度要求较高的指纹识别应用中。
- 使用方便，无需了解指纹算法和内部结构，只需简单的指令就能完成相应操作
- 内置商用算法，支持指纹录入、指纹比对、指纹图像提取和指纹特征值上传等功能，性能稳定，识别速度快
- 电容式指纹识别，感应灵敏，手指只要轻轻地触碰采集窗就能快速识别
- 硬件集成度高，主控和指纹传感器集成一体，方便嵌入到小体积应用中
- 内置人体感应器件，具有掉电睡眠和触摸唤醒功能，功耗更低
- 板载 UART 接口，方便接入 STM32 和 Raspberry Pi 等硬件平台
产品参数
| 传感器类型 | 电容式触摸式传感器 |
|---|---|
| 分辨率 | 508 DPI |
| 图像像素阵列 | 160×160 |
| 图像灰度等级 | 8 级灰度 |
| 传感器尺寸 | 11.2 × 12.2 mm |
| 指纹容量 | 3000 枚 |
| 比对时间 | < 200 ms (1:N，且 N≤100) |
| 认假率 | < 0.001% |
| 拒真率 | < 0.1% |
| 工作电压 | 3.3V |
| 工作电流 | < 50mA |
| 睡眠电流 | < 16uA |
| 静电测试 | 接触放电 8KV / 空气放电 15KV |
| 通信接口 | UART |
| 通信波特率 | 19200 bps |
| 工作环境 | 温度：-20°C ~ 70°C；湿度：40%RH ~ 85%RH (无凝霜) |
| 存储环境 | 温度： -40°C ~ 85°C；湿度：< 85%RH(无凝霜) |
应用展示
产品尺寸
产品选型
| PK项 | 光学式 | 电容式 | ||||||
|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
|
| A型 | A型 | B型 | C型 | D型 | E型 | R型 | F型 | |
| 优点 | 寿命长， 抗静电能力强 |
体积小，功耗低 | ||||||
| 精度高， 采集及识别效果好 |
采体面积小， 精度高， 采集及识别效果好 |
精度高， 采集及识别效果好 |
UART， USB双接口， 带LED指示 |
|||||
| 缺点 | 体积大， 精度低， 受光照影响 |
对环境要求高(温度，湿度，灰尘，空气碱性) | ||||||
| 特点 | 分体式 | 圆形一体式 | 方形一体式 | |||||
| 指纹容量 | 4000枚 | 3000枚 | 500枚 | 150枚 | 3000枚 | 1000枚 | ||
| 图像像素阵列 | 248×296 | 192×192 | 208×288 | 192×192 | 160×160 | 192×192 | ||
| 通信接口 | UART | UART、USB | UART | UART、USB | ||||
| 认假率 | <0.001% | 0.0001% | <0.001% | <0.001% | ||||
| 拒真率 | <0.1% | 0.01% | 0.1% | <0.1% | <2% | |||
| 传感器寿命 | 10年 | 约20万次 | 约500万次 | 约100万次 | 约500万次 | |||
| 使用条件 | 手指越湿越灵敏 | 手指越干越灵敏 | ||||||
| 产品定位 | 频繁使用， 如门禁打卡机 |
对识别精度要求高，如指纹锁 | ||||||
| 一般光学式指纹模块主要用于低端产品，电容式指纹模块则大多用于高端产品 | ||||||||
