高精度电容指纹模块 指纹识别 串口/USB双通信

高速度、快识别、高稳定性
价格
原价
型号
Capacitive Fingerprint Reader (B)
SKU
20679
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

电容指纹模块

高精度指纹识别  |  串口和 USB 双通信

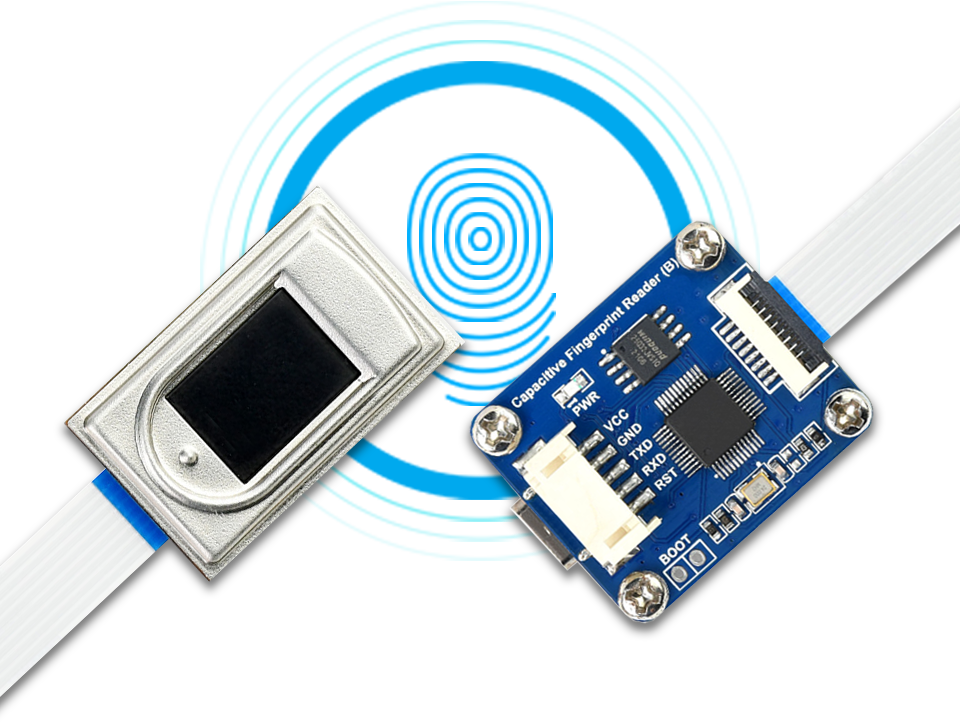

电容指纹模块主图

产品特性

Capacitive Fingerprint Reader (B) 是一款专用于二次开发集成应用的电容式指纹开发模块,高速度、快识别、高稳定性。

采用高性能 Cortex 内核的主控,结合高安全性商用指纹算法, 配高级半导体指纹传感器,并具有指纹录入、图像处理、模板生成、模板储存、指纹比对和搜索等功能的智能型集成模块;专业为科研单位,指纹产品生产企业, 应用集成厂商提供标准二次开发指纹组件,快速、方便集成应用。

  • 使用方便,不需要了解指纹技术 ,模块内部结构和运算,只需简单的指令就能完成相应操作
  • 采用商用算法,性能稳定,识别速度快
  • 手指感应灵敏,手指只要轻轻地触碰采集窗就能快速识别,无需按压
  • 可以自由输入、输出指纹图片、指纹特征值文件及各种指纹操作
  • 提供 UART 串口和 USB 双通讯方式
  • 提供完善的配套资料手册 (配有相关的指令文档、相关的工具和Raspberry/Arduino/STM32 等示例程序)

产品参数

类别 参数
传感器 半导体传感器(电容式)
模块尺寸 34 × 28.5mm
传感器尺寸 33.4 × 20.4mm
图像 DPI 508
图像像素阵列 208 × 288
灰度 256 灰度值
传感器感应面积 14.6 × 10.6mm
指纹容量 3000 枚
安全等级 可设置值:1-5
数值越大:误识率 (FAR) 越低,但拒真率 (FRR) 越高
默认值为:3
安全密钥 64 位加密
图像采集速度 20 帧/秒
比对时间 0.5 秒
动态电流 <40mA
工作电压 3.3-5V
通讯接口 UART 或 USB
抗静电能力 SD IEC 61000-4-2 LEVEL 4 正负 15KV 隔空放电
波特率 可配置为:9600、19200、38400、57600、115200、230400、460800、921600bps,默认为:115200bps

应用案例

开发指纹锁,指纹保险箱,指纹门禁,指纹考勤等场景

电容指纹模块基于树莓派 Pico 接口设计

产品尺寸

电容指纹模块产品尺寸

产品选型

PK项 光学式 电容式
A型 A型 B型 C型 D型 E型 R型
优点 寿命长,抗静电能力强   体积小,功耗低
精度高,采集及识别效果好 采体面积小,精度高,采集及识别效果好 精度高,采集及识别效果好
缺点 体积大,精度低,受光照影响 对环境要求高(温度,湿度,灰尘,空气碱性)
特点 分体式 圆形一体式 方形一体式
指纹容量 4000枚 3000枚 500枚 150枚 3000枚
图像像素阵列 248*296 192*192 208*288 192*192 160*160 192*192
通信接口 UART UART、USB UART
认假率 <0.001% 0.0001% <0.001% <0.001%
拒真率 <0.1%  0.01% 0.1% <0.1%
传感器寿命 10年 约20万次 约500万 约100万次
使用条件 手指越湿越灵敏 手指越干越灵敏
产品定位 频繁使用,如门禁打卡机 对识别精度要求高,如指纹锁
一般光学式指纹模块主要用于低端产品,电容式指纹模块则大多用于高端产品

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 数据手册
(例程资料以链接中实际给出的为准)

配置清单

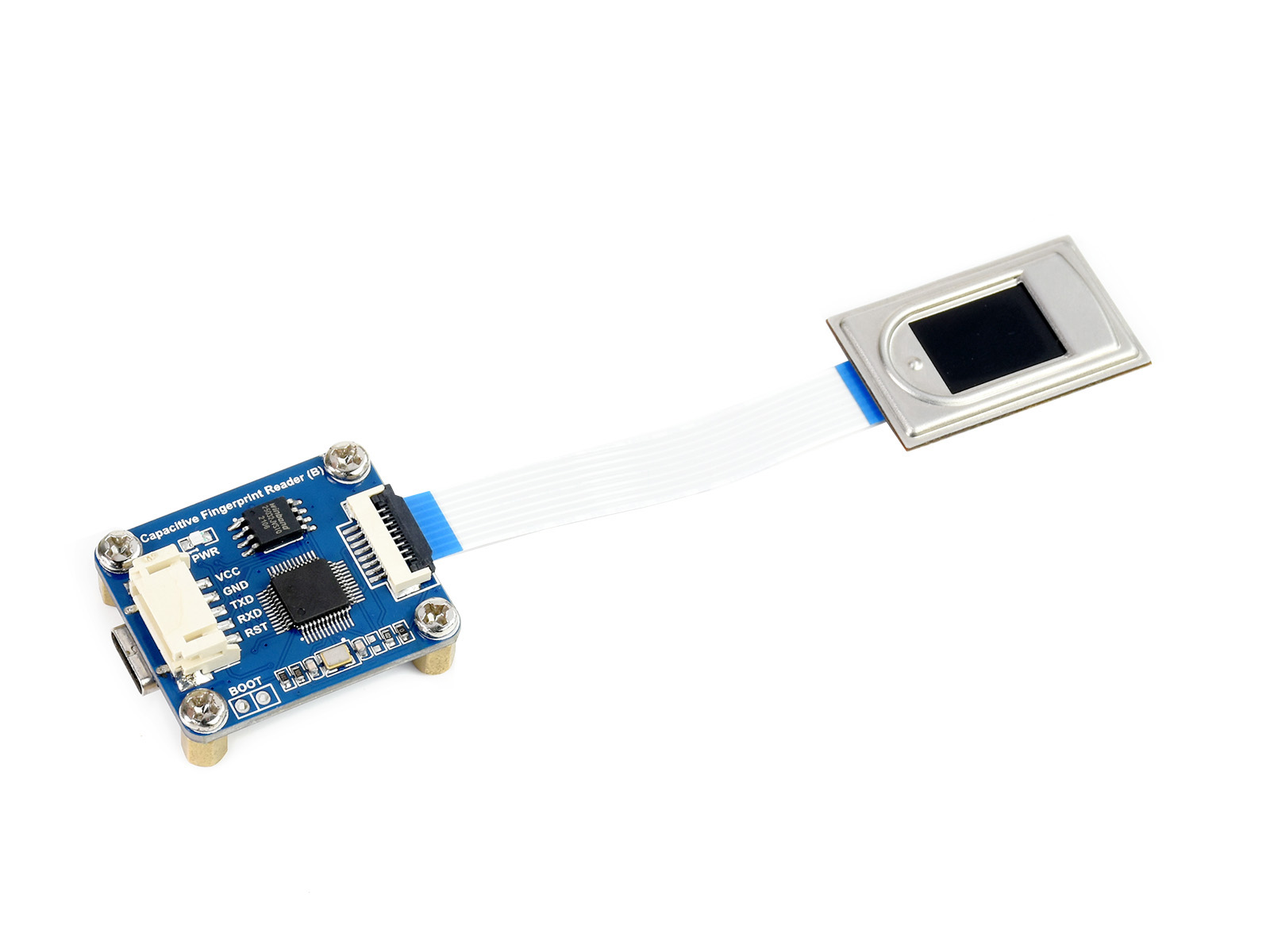

  1. Capacitive Fingerprint Reader (B) × 1

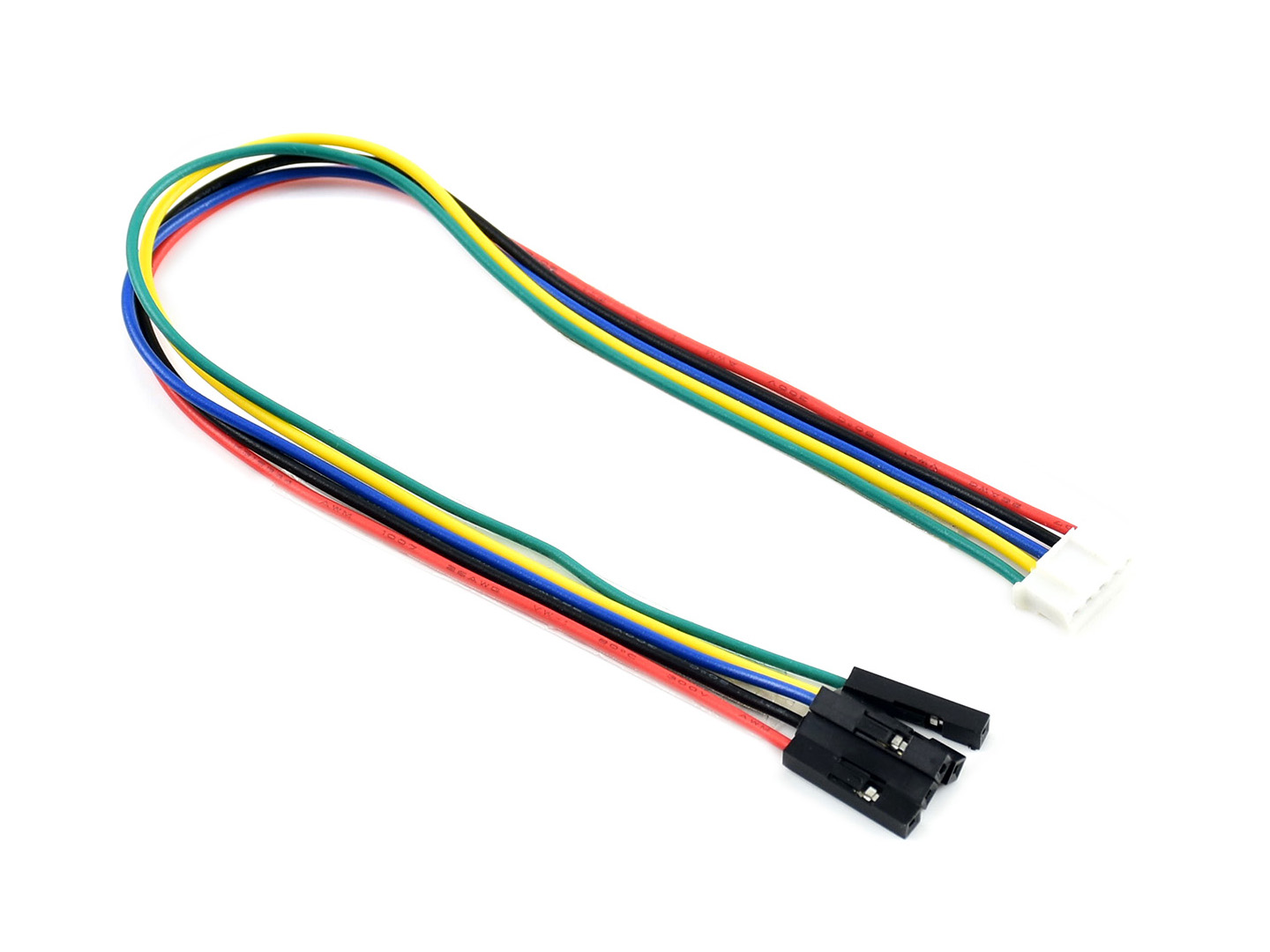

  2. PH2.0 5PIN 连接线 × 1
