圆形一体式电容指纹开发模块 Cortex内核 串口通信

小体积 、集成识别算法、识别快、稳定性强

缺货

型号
UART Fingerprint Sensor (C)
SKU
16606
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

【一句话自我介绍】
我是一款高度集成的圆形一体式电容指纹模块,指甲盖大小,串口指令操作,支持360度旋转识别,具有识别快、稳定性强和功耗低等优点。

【我主要做什么】
我采用高性能Cortex内核的主控,集成了高安全性商用指纹算法,支持指纹录入、图像采集、特征值提取、模板生成、模板存储和指纹比对等功能。
你无需了解复杂指纹识别算法,只需通过串口发送指令即进行二次开发,可快速将我集成到各种对体积和精度要求较高的指纹识别应用中。

【我的特性】
  • 使用方便,无需了解指纹算法和内部结构,只需简单的指令就能完成相应操作
  • 内置商用算法,支持指纹录入、指纹比对、提取指纹图像和上传指纹特征值等功能,性能稳定,识别速度快
  • 电容式指纹识别,感应灵敏,手指只要轻轻地触碰采集窗就能快速识别
  • 硬件集成度高,主控和指纹传感器集成一体,可方便嵌入到各种小体积应用
  • 不锈钢窄边圆形结构,指纹传感器接触面积大,支持360度旋转识别
  • 内置人体感应器件,具有掉电睡眠和触摸唤醒功能,功耗更低
  • 板载UART接口,方便接入STM32和Raspberry Pi等硬件平台
【我的参数】
  • 传感器类型:电容式触摸式传感器
  • 分辨率:508DPI
  • 图像像素阵列:192×192
  • 图像灰度等级:8级灰度
  • 传感器尺寸:R15.5mm
  • 指纹容量:500枚
  • 比对时间:<500ms (1:N,且N≤100)
  • 认假率: <0.001%
  • 拒真率: <0.1%
  • 工作电压:2.7~3.3V
  • 工作电流:<50mA
  • 睡眠电流:<16uA
  • 静电测试:接触放电8KV/空气放电15KV
  • 通信接口:UART
  • 通信波特率:19200 bps
  • 工作环境:
    • 温度:-20°C~70°C
    • 湿度:40%RH~85%RH (无凝霜)
  • 存储环境:
    • 温度: -40°C~85°C
    • 湿度:<85%RH(无凝霜)
【应用案例】
  • 指纹锁、指纹保险箱、指纹门禁和指纹考勤等

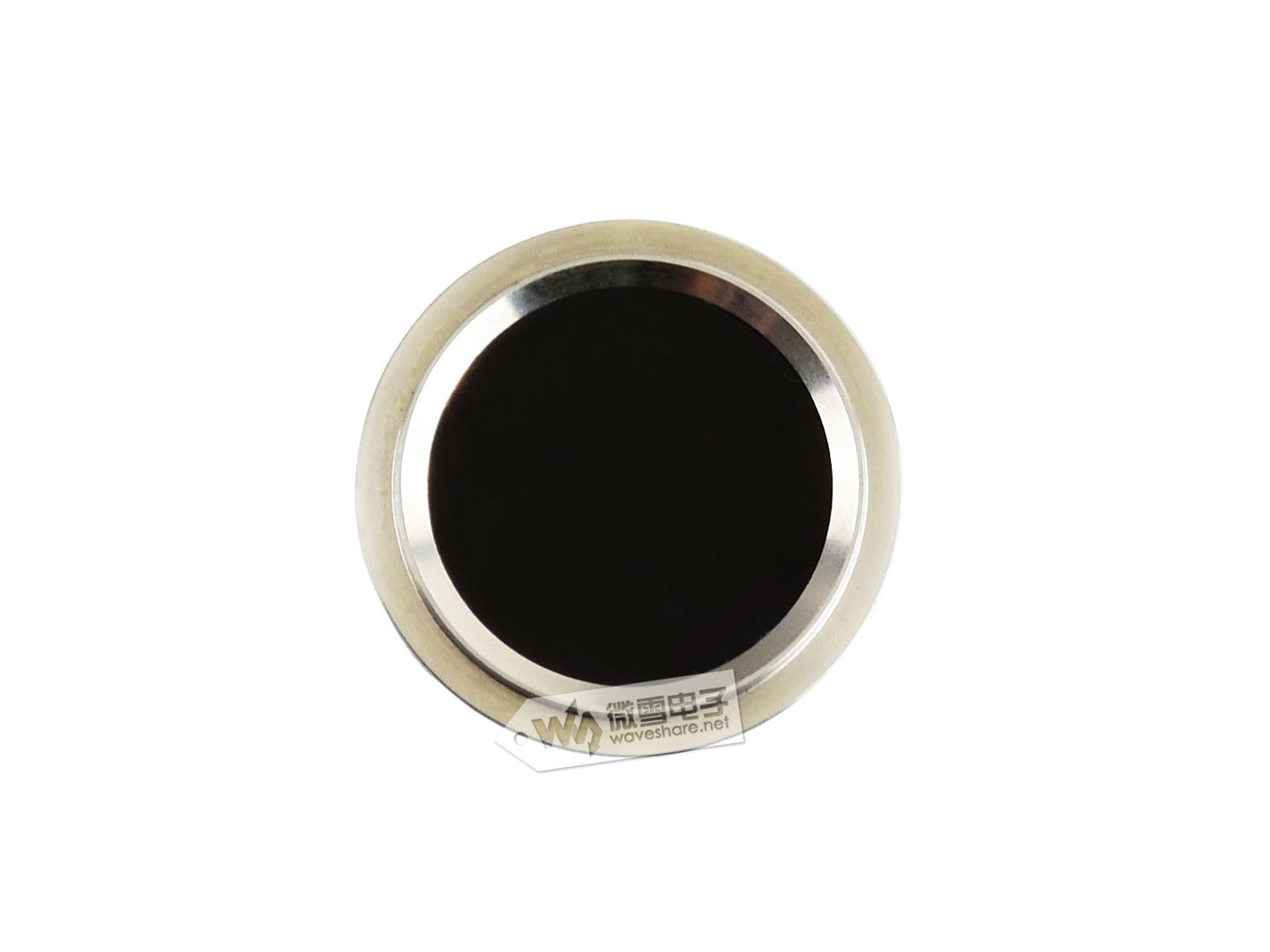

产品图片

产品对比

PK项 UART Fingerprint Reader Capacitive Fingerprint Reader UART Fingerprint Sensor (C) UART Fingerprint Sensor (R)
传感器类型 光学式指纹模块 电容式指纹模块
优点 成本低,寿命长,抗静电能力强   体积小,功耗低
采体面积小,精度高,采集及识别效果好
缺点 体积大,精度低,受光照影响 对环境要求高(温度,湿度,灰尘,空气碱性)
特点 方形分体式 圆形一体式 方形一体式
指纹容量 4000枚 3000枚 500枚 3000枚
图像像素阵列 248×296 192×192
通信接口 UART UART、USB UART
认假率 <0.001% 0.0001% <0.001%
拒真率 <0.1%  0.01% <0.1%
传感器寿命 10年 约20万次 约100万次
使用条件 手指越湿越灵敏 手指越干越灵敏
产品定位 频繁使用,如门禁打卡机 对识别精度要求高,如指纹锁
一般光学式指纹模块主要用于低端产品,电容式指纹模块则大多用于高端产品

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 开发软件

路径: www.waveshare.net/wiki/UART_Fingerprint_Sensor_(C)_

配置清单

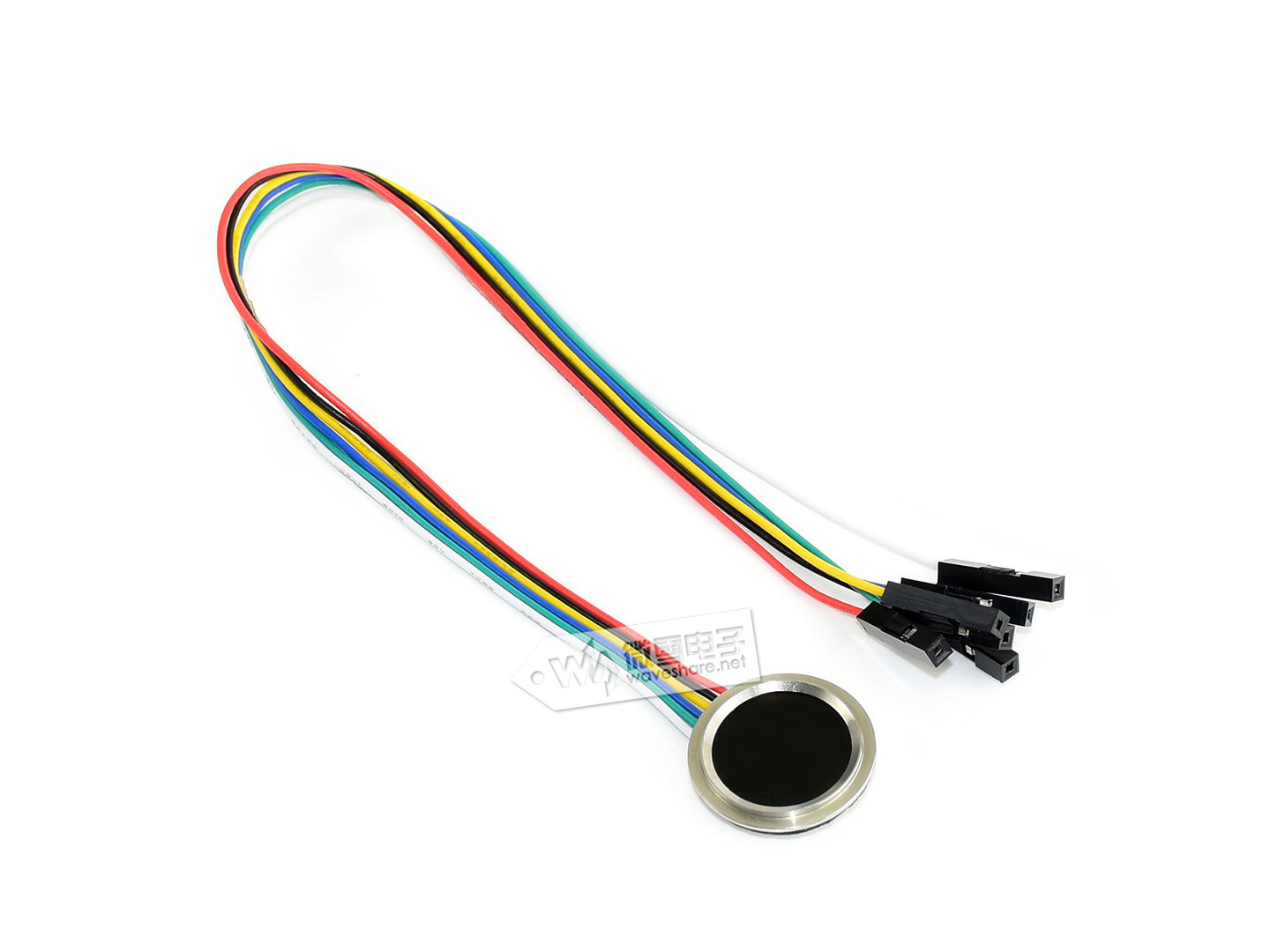

  1. UART Fingerprint Sensor (C) × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
1
2

建议用户同时购买FT232 USB UART Board (micro) 方便测试。

保修服务(保修1年)

免费保修

保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修

非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明

若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修


售后服务

• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
