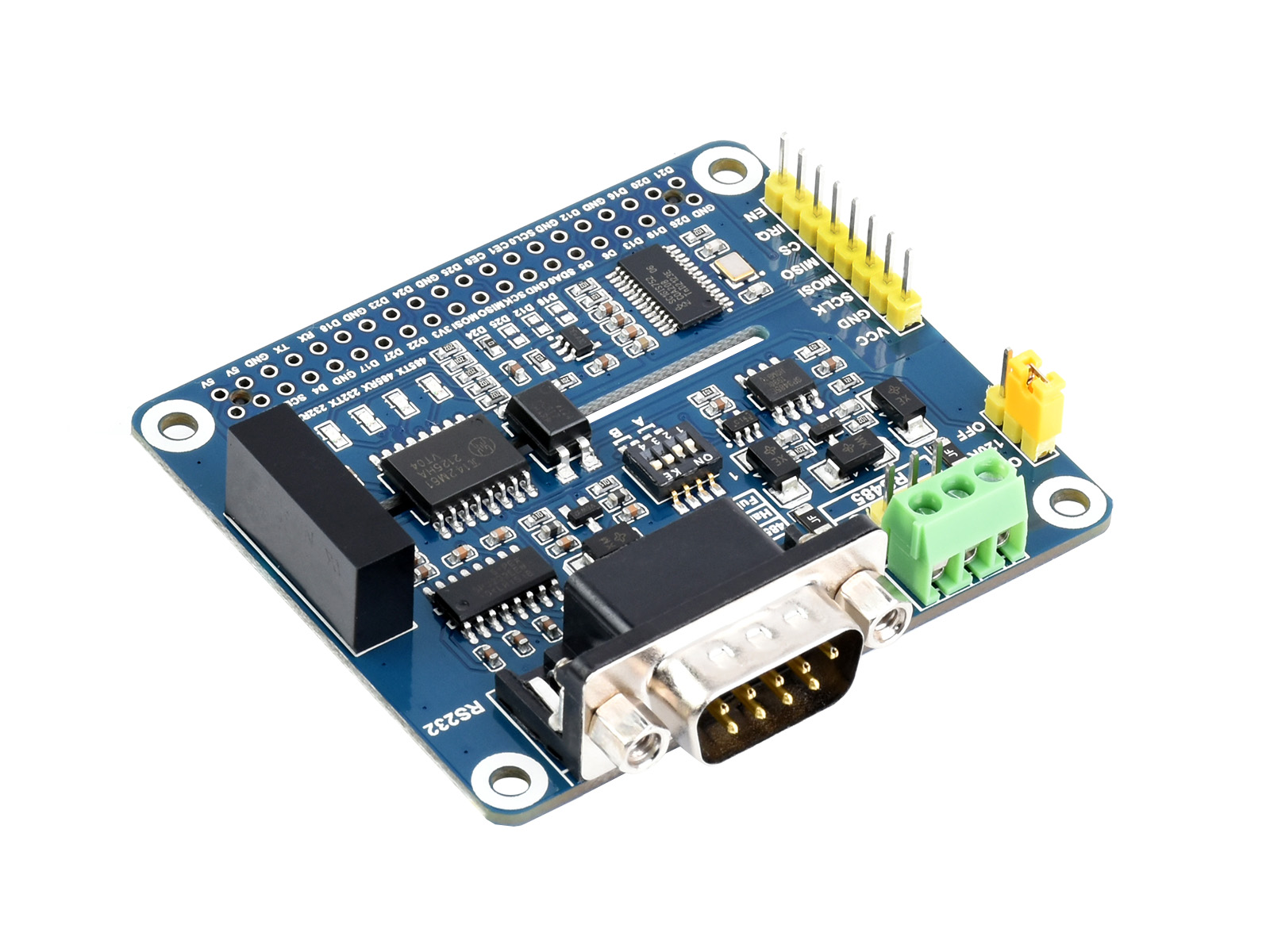

树莓派隔离型RS485 RS232扩展板SPI控制 板载保护电路

防过流防过压、921600bps高速率
价格
原价
型号
RS485 RS232 HAT
SKU
21648
品牌
Waveshare
价格参考
  • 含普票
  • 含13%增票
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派隔离型
RS485 RS232 扩展板

提供完善的配套资料手册

RP2040 微控制器升级版

产品特性

  • 基于 Raspberry Pi 40pin GPIO 接口,适用于 Raspberry Pi 系列主板
  • 采用 SC16IS752 与 SP3485、SP3232 组合方案,可通过 SPI 接口扩展一路 RS485 和一路 RS232
  • 板载自恢复保险丝和保护二极管,可确保 RS485 的电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载 TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 预留 SPI 控制接口,方便 Arduino 等主控板
  • 提供完善的配套资料手册( C 与 python 例程等)

产品参数

串口扩展芯片 SC16IS752
通信接口 SPI
RS485 收发器 SP3485
RS232 收发器 SP3232
串口通信速率 高达 921600bps
工作电压 5V
定位孔直径 3.0mm
产品尺寸 65mm × 56.5mm

基于树莓派 40pin GPIO 接口

适用于树莓派系列主板

RP2040 微控制器升级版

支持 RS485 和 RS232 接口

RS232 功能:全双工通讯,收发器为 SP3232
RS485 功能:半/全自动通讯,收发器为 SP3485

RP2040 微控制器升级版

 防过流防过压,就是稳!

板载 TVS(瞬态电压抑制管)和自恢复保险丝,有效抑制电路中的浪涌电压和瞬态尖峰电压,提高抗冲击能力

RP2040 微控制器升级版

接口定义

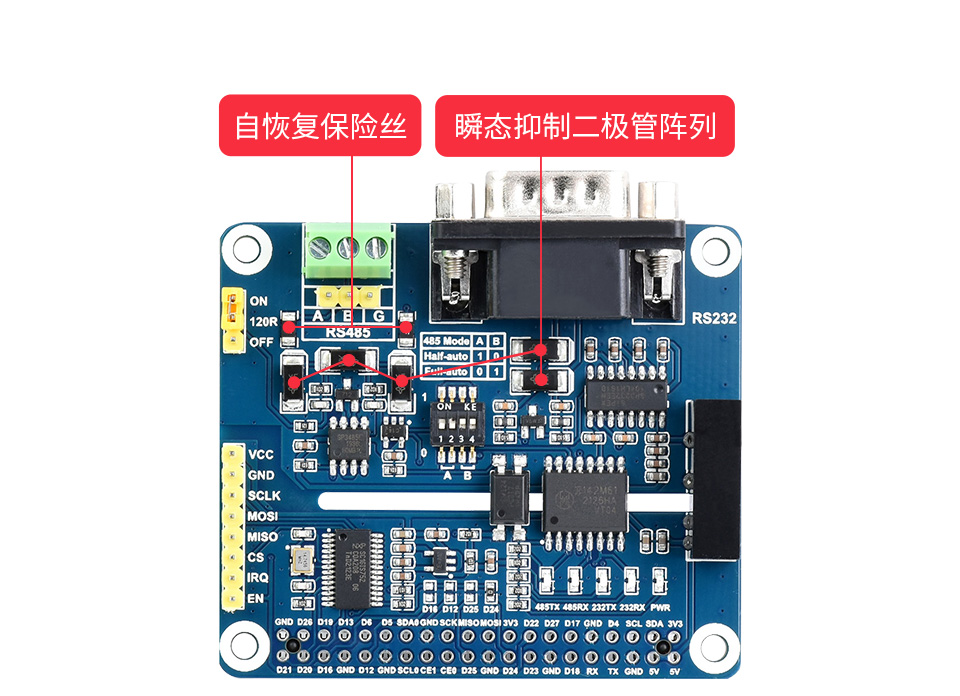

RP2040 微控制器升级版26 个多功能 GPIO 引脚

资源简介

RP2040 微控制器升级版资源简介

接口简介

  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi 主板

  2. MCU 控制接口

    方便接入 Arduino 等主控板

  3. RS485 接口

  4. RS232 接口(DB9 公头)

器件简介

  1. SC16IS752 扩展串口芯片

  2. SP3485 RS485 收发器

  3. SP3232 RS232 收发器

  4. π142 数字隔离器芯片

  5. PC817 光耦隔离

  6. B0505LS 电源隔离模块

  1. RT9193-33 电源芯片

  2. 瞬态抑制二极管阵列

  3. 自恢复保险丝

  4. 状态指示灯

    PWR:电源指示灯

    RXD/TXD:串口收发指示灯

跳线说明

  1. RS485 120Ω 终端电阻切换

  2. 中断管脚切换

    默认 D24 引脚,可改焊 0 欧电阻切换成 D16/D12/D25 引脚

  3. RS485 工作模式切换

    半自动:A=1,B=0

    全自动:A=0,B=1

产品尺寸

RP2040 微控制器升级版产品尺寸
