树莓派双通道隔离型
RS485 扩展板
扩展 2 路 RS485，SPI 接口通信
内置电源隔离、ADI 磁耦隔离和 TVS 多种保护

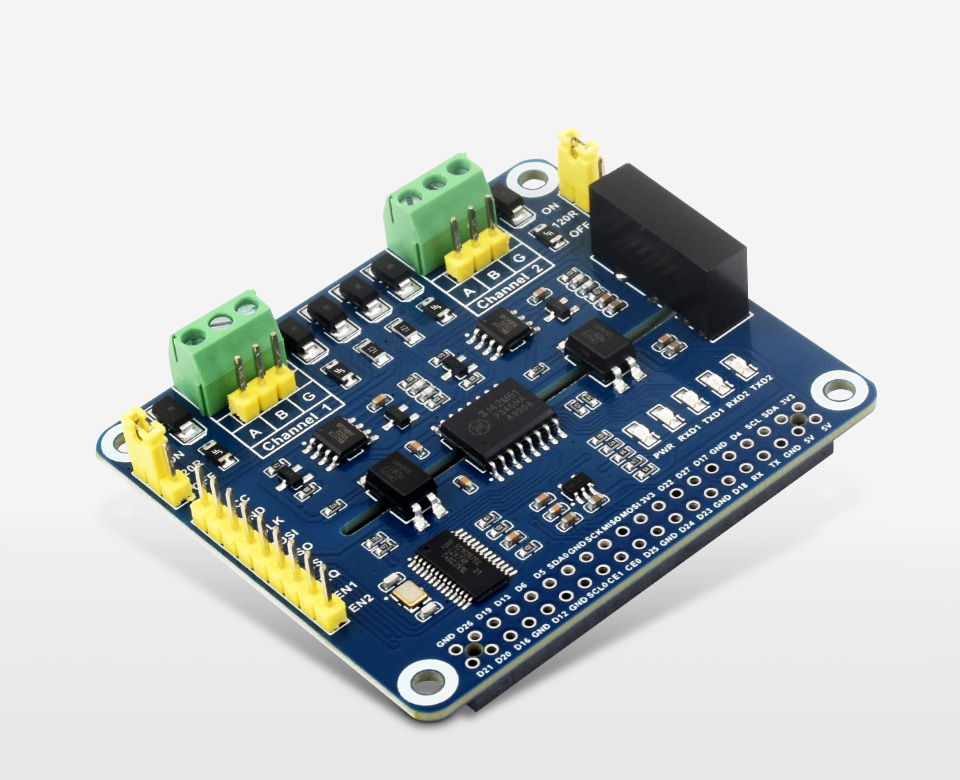

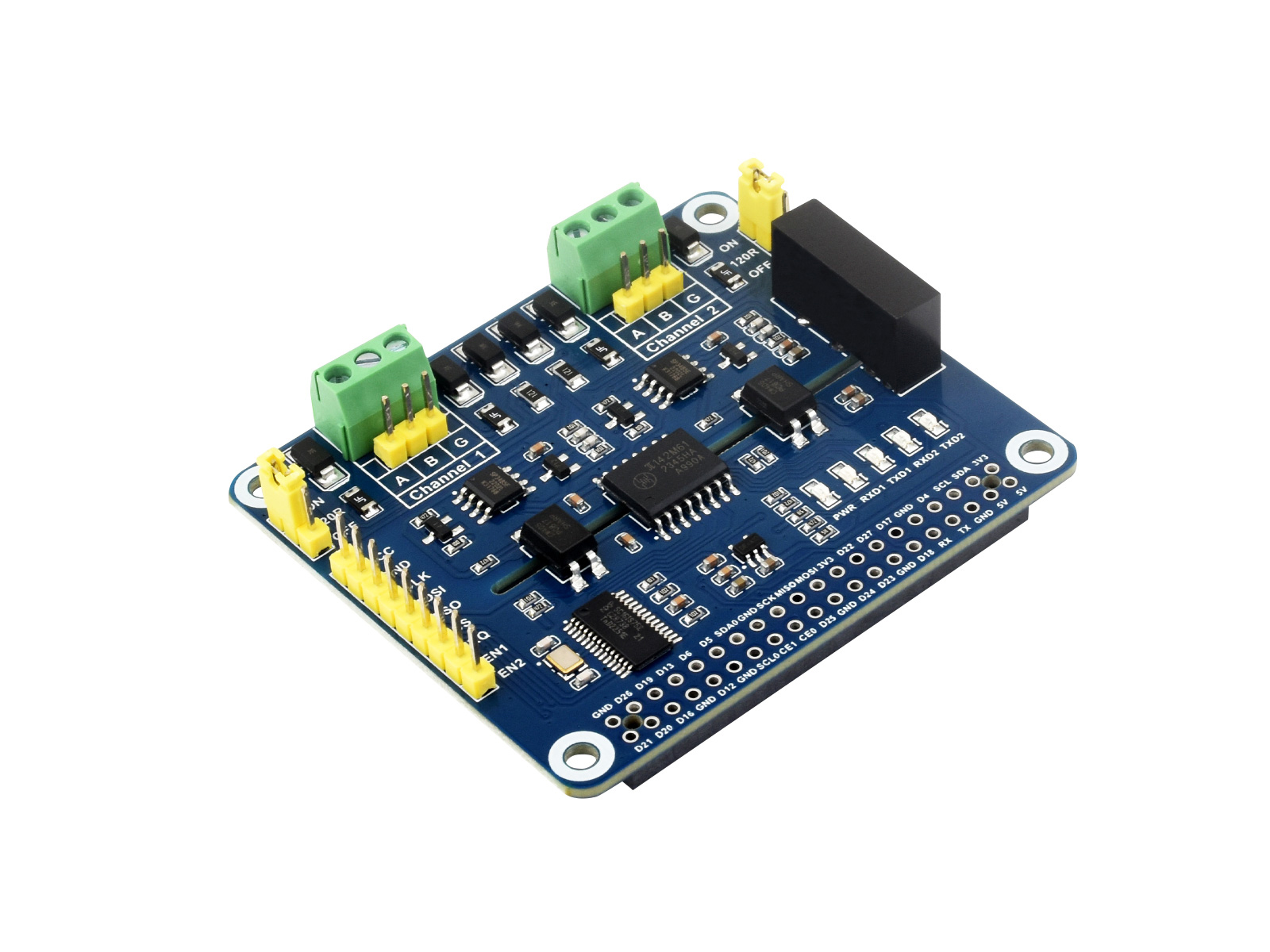

![树莓派双通道隔离型RS485 扩展板]()
产品特性
本产品是专为树莓派设计的双通道隔离型 RS485 扩展板，采用 SC16IS752+SP3485 方案，内置电源隔离、ADI 磁耦隔离和 TVS 等保护电路。该款扩展板操作简单，通过SPI 接口即可控制两路 RS485 通信，自动收发转换，具有通信速度快、稳定、可靠、安全等特点，可适用于工业自动化等领域。
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
- 采用 SC16IS752 与 SP3485 双芯片组合方案，可实现 SPI 转 RS485，通信速率高达 921600bps
- 支持手动或自动收发数据，可通过拨码开关设置
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载电源和串口收发指示灯，方便查看模块电源和通信状态
- 引出 SPI 控制接口，方便接入 Arduino 等主控板
- 提供完善的配套资料手册 (C 与 python 示例程序和用户手册等)
产品参数
| 串口扩展芯片 |
SC16IS752 |
| RS485收发器 |
SP3485 |
| 通信方式 |
SPI |
| 通信速率 |
300 ~ 921600bps |
| 工作电压 |
3.3V/5V |
| 产品尺寸 |
65.0 × 56.5mm |
| 过孔直径 |
3.0mm |

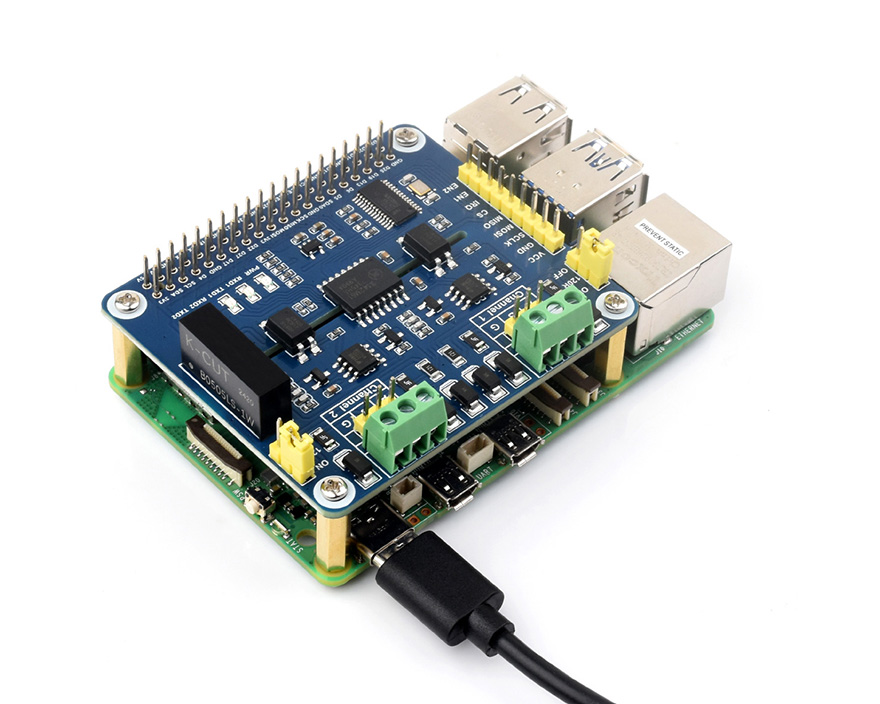

接入 Raspberry Pi 系列主板
基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
![树莓派双通道隔离型RS485 扩展板]()

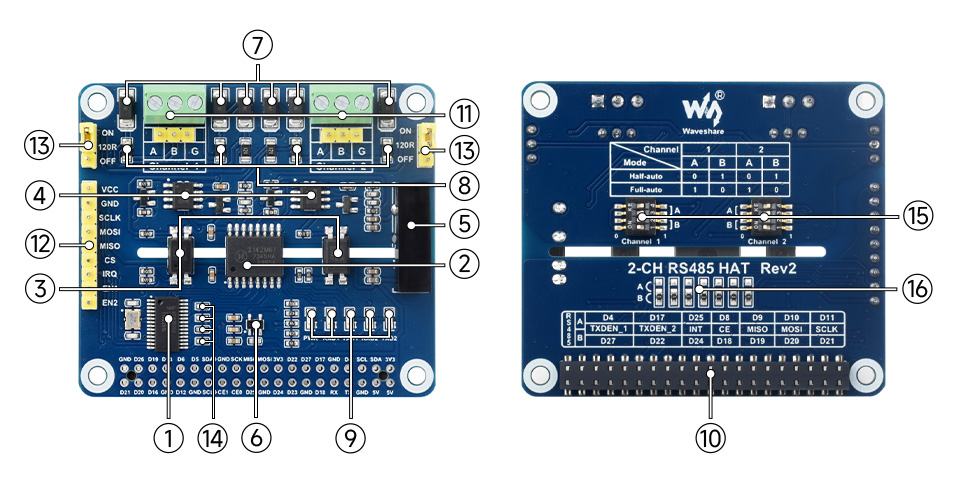

资源简介
![树莓派双通道隔离型RS485 扩展板]()
- SC16IS752
扩展串口芯片
- ADUM1412
数字隔离器芯片
- PC817
光耦隔离
- SP3485
RS485 收发器
- B0505LS
电源隔离模块
- RT9193-33
电源芯片
- SMAJ12CA
瞬态抑制二极管阵列
- 自恢复保险丝
- 状态指示灯
PWR：电源指示灯
RXD/TXD：串口收发指示灯
- Raspberry Pi GPIO 接口
方便接入Raspberry Pi
- RS485 总线接口
- MCU 控制接口
方便接入 Arduino 等主控板
- 120Ω 终端电阻切换
- 中断管脚切换

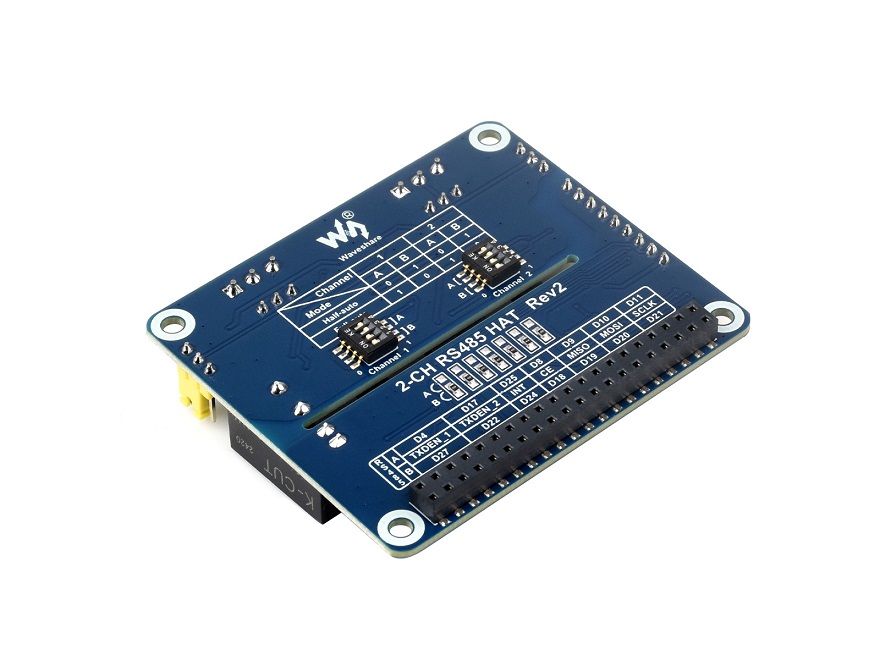

- 工作模式切换
半自动：A=0，B=1
全自动：A=1，B=0
接口定义
![树莓派双通道隔离型RS485 扩展板]()
产品尺寸
![树莓派双通道隔离型CAN FD总线扩展板尺寸]()
