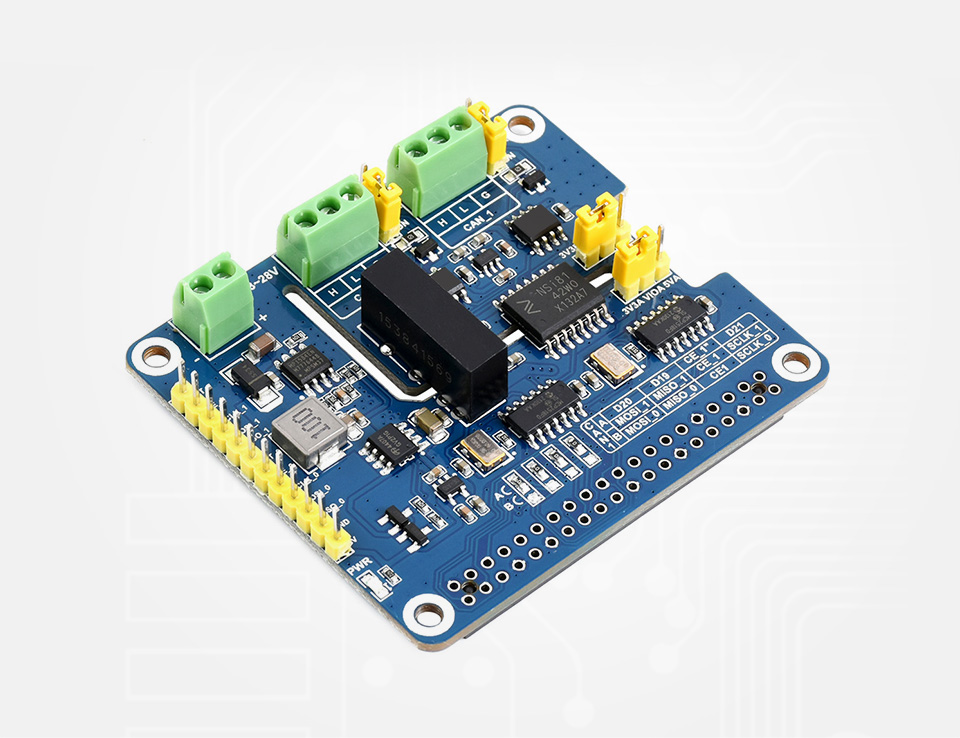

树莓派双通道隔离型
CAN FD 总线扩展板
多种保护电路，抗干扰能力强，工作稳定
![树莓派双通道隔离型CAN FD总线扩展板]()
产品特性
你还在为树莓派没有 CAN 接口而烦恼？或者想要支持更快传输速率、更大数据量或者隔离抗干扰性更强的 CAN 接口？那么，找我就对了，我就是为它量身定做的。我不仅支持传统 CAN 2.0 协议，还支持 CAN FD 协议，数据传输速率更快，数据吞吐量更大。我还板载多种保护电路，包括 500W 的雷击浪涌、静电保护、短路保护和电气隔离，通信更安全可靠。
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
- 支持传统 CAN 2.0 和 CAN FD 协议
- 引出 SPI 控制接口，方便接入 STM32/Arduino 等主控板
- 板载电气隔离电路，隔离电压可达 5KV，稳定性好，抗干扰性更强
- 板载防雷击、防静电和防短路等多种保护电路，通信更安全
- 板载电平转换电路，可通过跳线帽切换 3.3V/5V 的工作电平
- 板载 120Ω 终端电阻，可通过跳线帽设置
- 提供完善的配套资料手册 (Raspberry/Arduino 示例程序和用户手册等)
产品参数
| CAN 控制器 |
MCP2518FD |
| 通信方式 |
SPI |
| 供电方式 |
外部供电端子或树莓派 |
| 接线端子输入电压 |
DC 8~28V |
| 工作电压 |
5V |
| 逻辑电压 |
3.3V/5V |
| 产品尺寸 |
65.0 × 56.5mm |
我主要做什么？
还为树莓派没有 CAN 接口而烦恼？想要隔离抗干扰性更强 CAN 接口？
那么，找我就对了，我就是为它量身定做的。
![树莓派双通道隔离型CAN FD总线扩展板]()

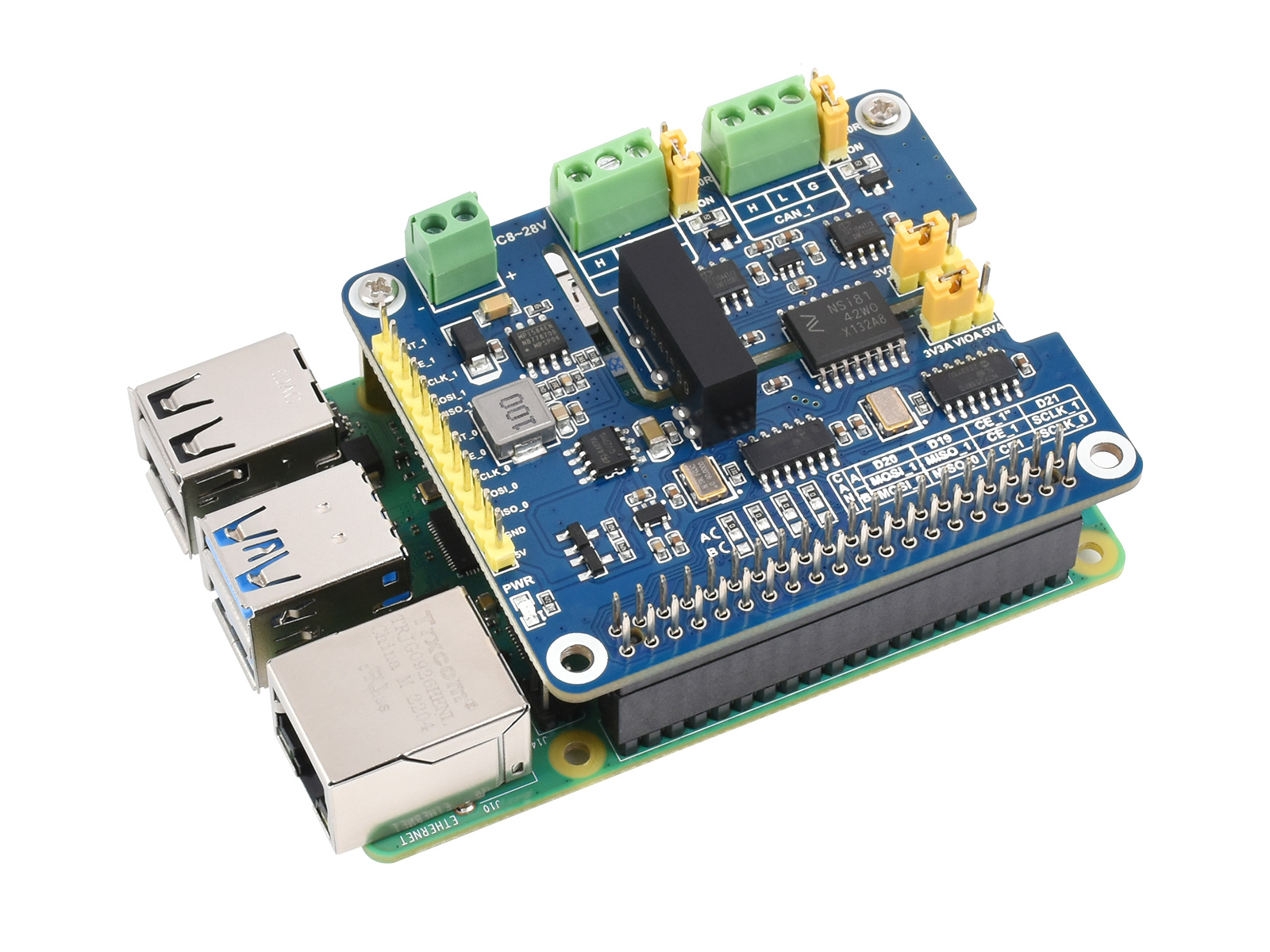

接入 Raspberry Pi 系列主板
基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
![树莓派双通道隔离型CAN FD总线扩展板]()

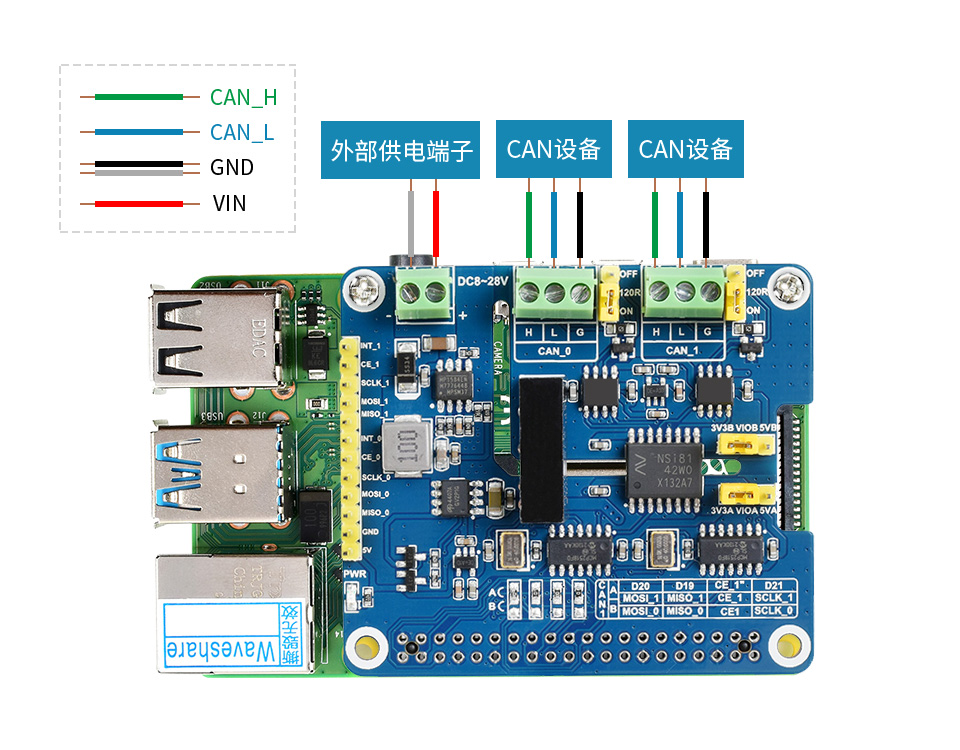

支持 2 路 CAN 接口通信
使用 CAN 控制器 MCP2518FD，搭配 CAN 收发器芯片
![树莓派双通道隔离型CAN FD总线扩展板]()

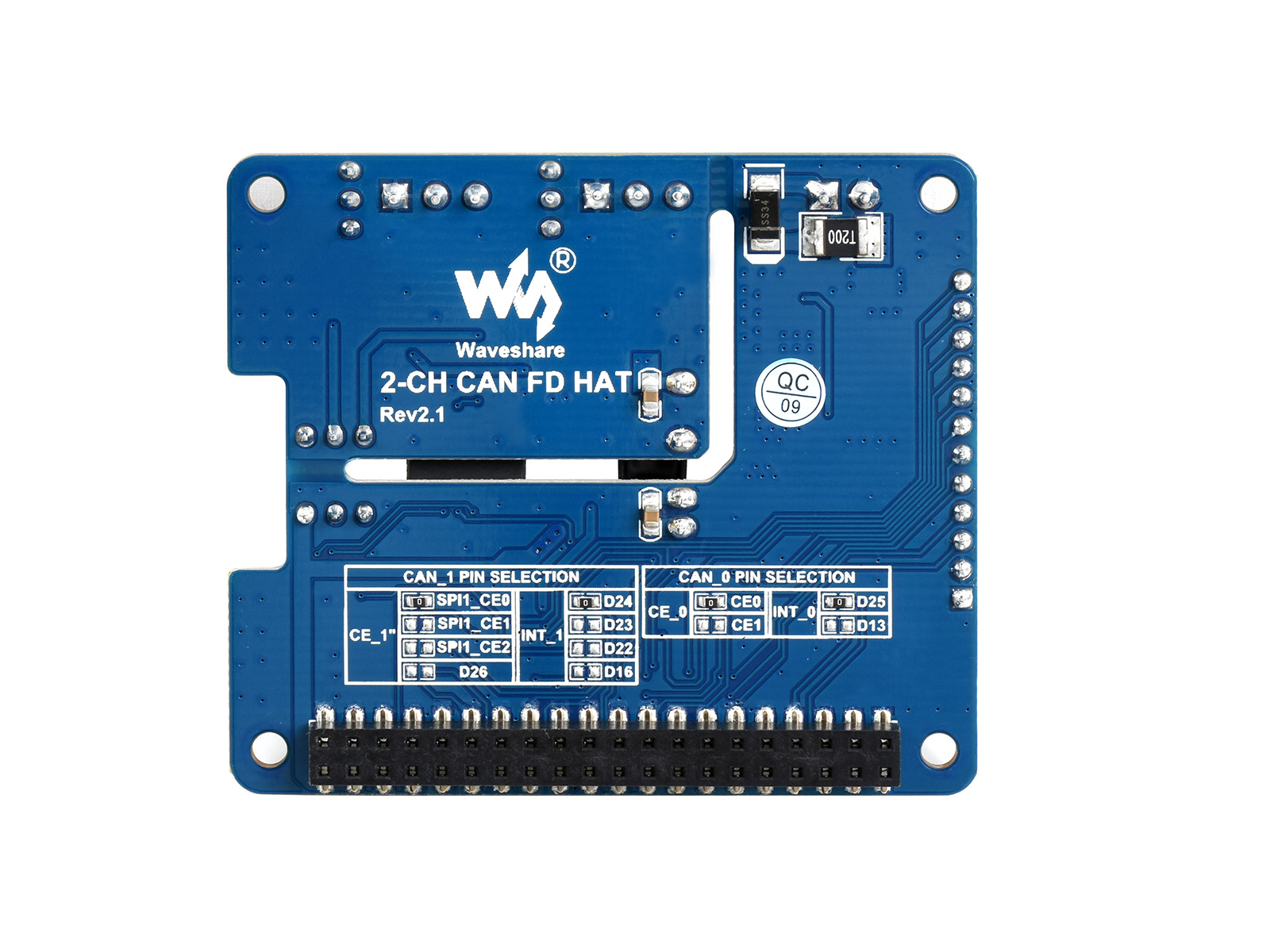

可堆叠支持 4 路 CAN 通信
背面预留 SPI0 和 SPI1 的片选和中断引脚选择焊盘，灵活配置，避免与其他 SPI 从设备冲突，也可用于堆叠支持 4 路 CAN 接口通信
![树莓派双通道隔离型CAN FD总线扩展板]()
| 跳线说明 |
CAN_1 控制引脚配置 |
CAN_0 控制引脚配置 |
| 片选(CE_1") |
中断(INT_1) |
片选(CE_0) |
中断(INT_0) |
| 出厂默认 |
SPI1_CE0 (D18) |
D24 |
CE0 (D8) |
D25 |
| 可选方式 |
SPI1_CE1 (D17) |
D23 |
CE1 (D7) |
D13 |
| 可选方式 |
SPI1_CE2 (D16) |
D22 |
|
|
| 可兼容旧版 |
D26 |
D16 |
|
|

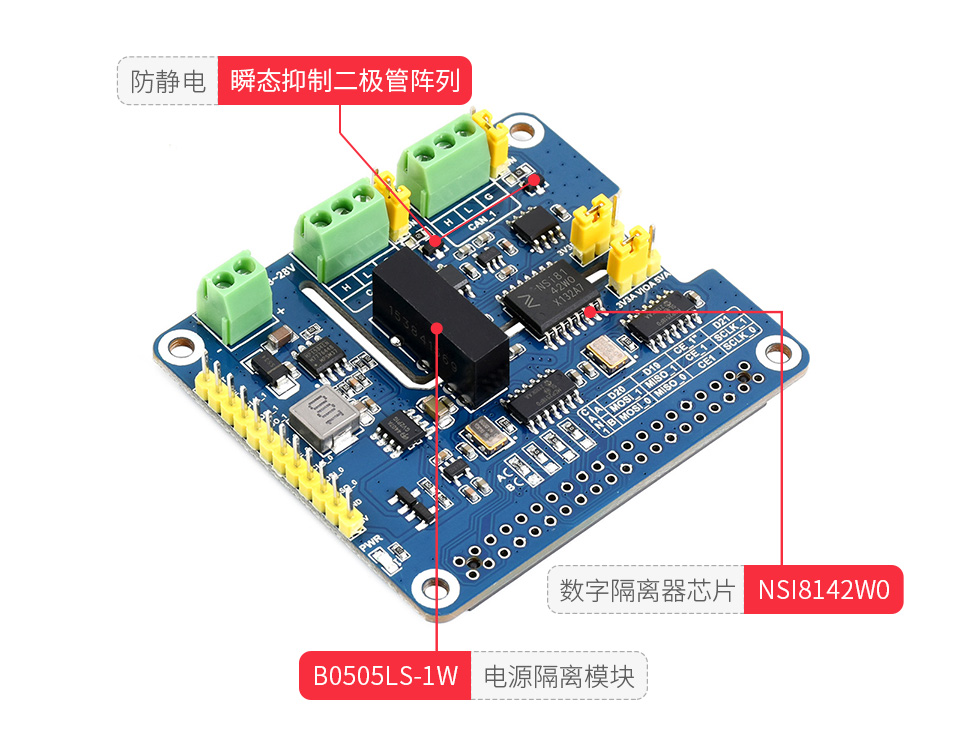

带电气隔离电路
通信更安全可靠
板载 SM24CANB (瞬态抑制二极管阵列)
防静电和瞬态尖峰电压
![树莓派双通道隔离型CAN FD总线扩展板]()
灵活方便的跳线帽设置方式
板载电平转换电路，可通过跳线帽切换 3.3V/5V 的工作电平
板载 120Ω 终端电阻，可通过跳线帽设置使能
![树莓派双通道隔离型CAN FD总线扩展板]()

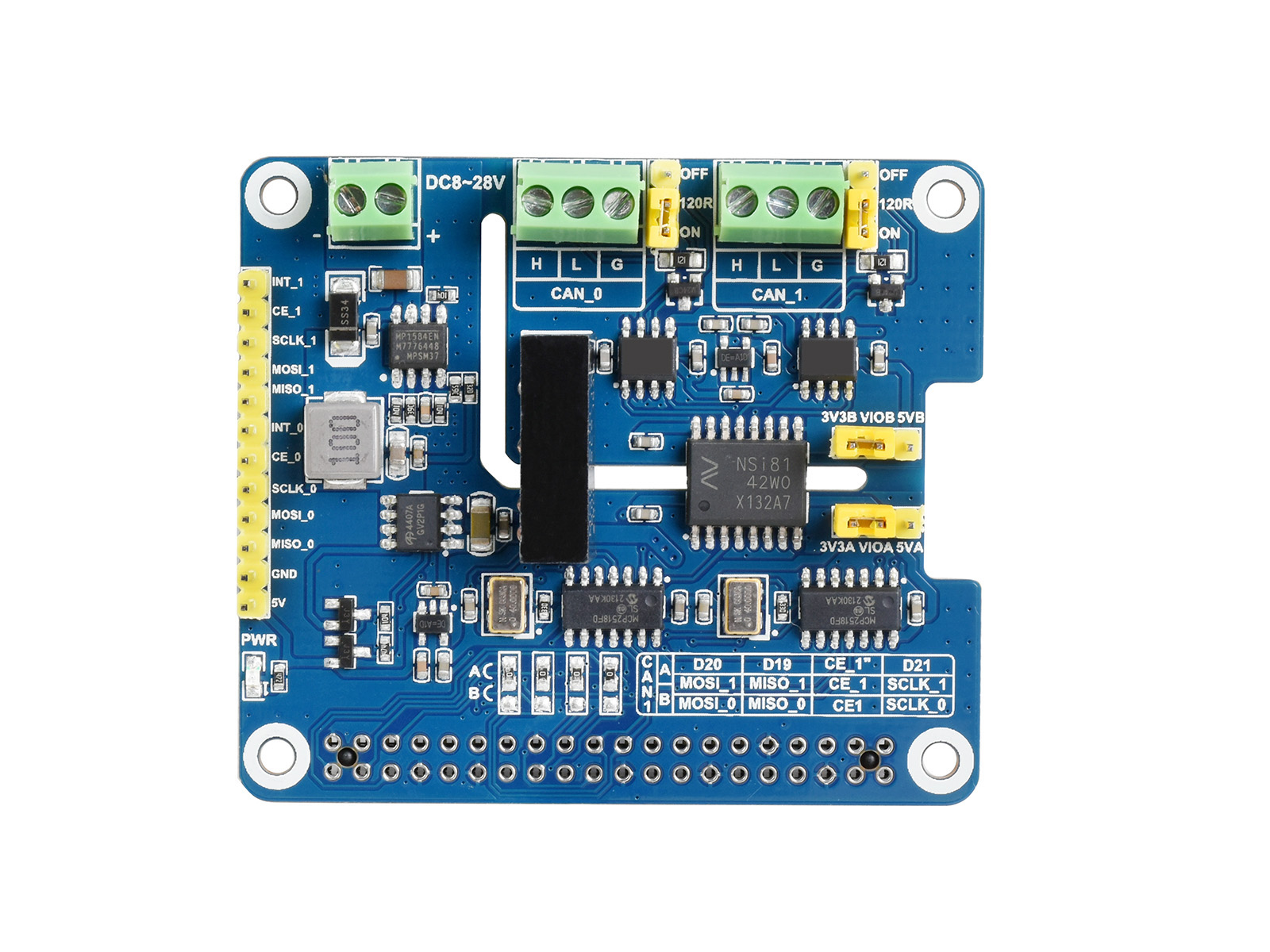

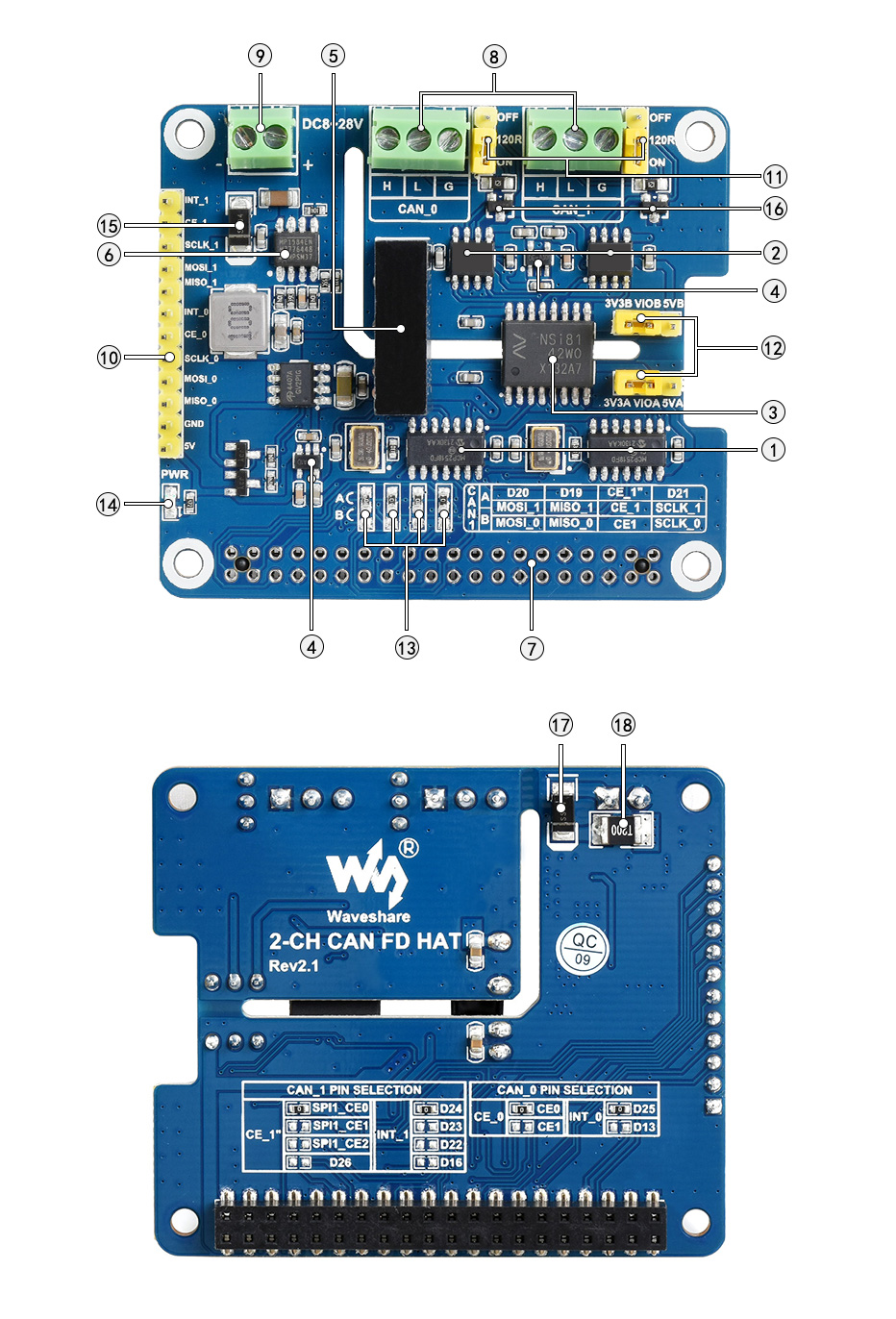

资源简介
![树莓派双通道隔离型CAN FD总线扩展板]()
芯片简介
- MCP2518FD 控制器芯片
- 收发器芯片
- NSI8142W0 数字隔离器芯片
- RT9193-33 电源芯片
- B0505LS-1W 电源隔离模块
- MP1584EN 电源芯片
接口简介
- Raspberry Pi GPIO 接口
方便接入 Raspberry Pi
- CAN 总线接口
- 外部供电端子
8~28V 直流电压输入
- MCU 控制接口
方便接入 Arduino 等主控板
跳线说明
- 120Ω 终端电阻切换
- 3.3V/5V 逻辑电压切换
- CAN 工作方式选择
A：CAN_0 与 CAN_1 独立两组 SPI (默认)
B：CAN_0 与 CAN_1 共用一组 SPI
其他器件简介
- 电源指示灯
- 续流二极管
- SM24CANB 瞬态抑制二极管阵列
- 电源防反接二极管
- 2A 快速自恢复保险丝
接口定义
![树莓派双通道隔离型CAN FD总线扩展板尺寸]()

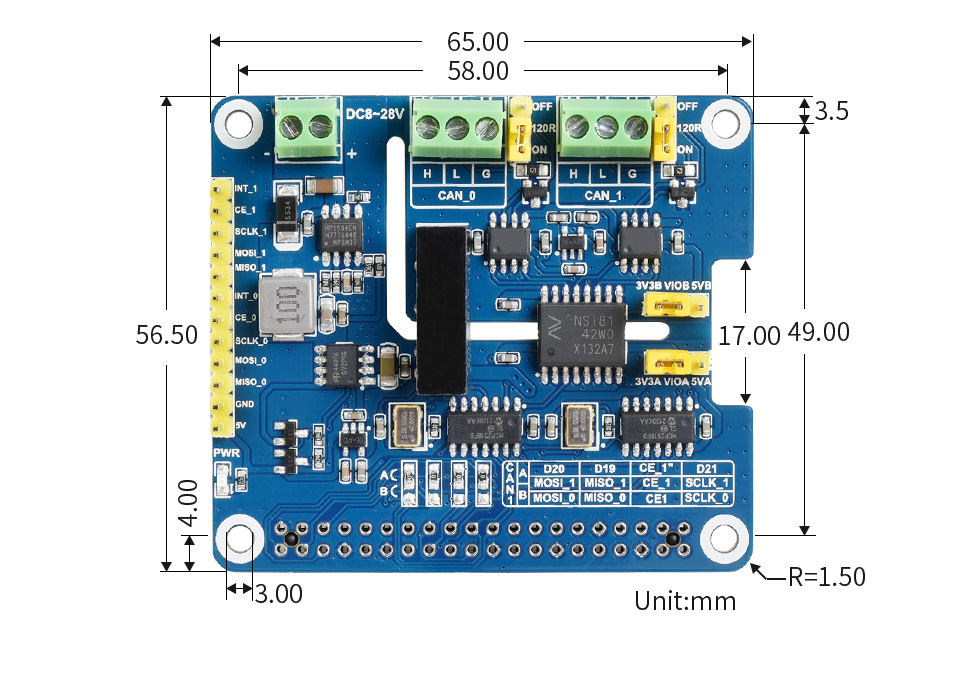

我的尺寸
![树莓派双通道隔离型CAN FD总线扩展板尺寸]()
