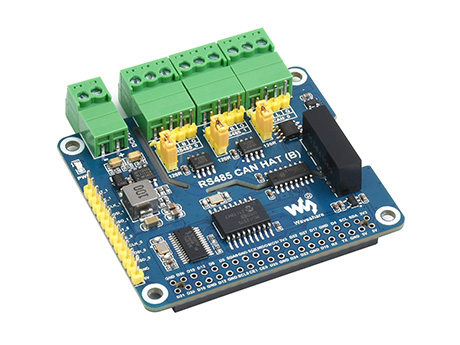

树莓派隔离型
RS485 CAN 扩展板
扩展 2 路 RS485 和 1 路 CAN，SPI 接口通信
内置电源隔离、磁耦隔离和 TVS 多种保护
产品特性
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于树莓派系列主板
- 具备一路 CAN，采用控制器 MCP2515 搭配 CAN 收发器的方案，可实现 SPI 转 CAN
- 具备两路 RS485，采用 SC16IS752 与 SP3485 双芯片组合方案，可实现 SPI 转 RS485
- 板载电源转换电路，支持 8~28V 宽电压供电，可同时给树莓派供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载 120Ω 终端电阻，可通过跳线帽设置使能
- 板载端子和排针两种接线方式，接线更方便
- 引出 SPI 控制接口，方便接入其他控制器控制
产品参数
| 扩展接口 | 2 路 RS485 + 1 路 CAN |
|---|---|
| 通信接口 | SPI |
| CAN控制器 | MCP2515 |
| CAN收发器 | SIT65HVD230DR 或 SN65HVD23D |
| CAN通信速率 | 1Mbps 以内 |
| 串口扩展芯片 | SC16IS752 |
| RS485收发器 | SP3485 |
| RS485通信速率 | 300~921600 bps |
| 供电方式 | 外部供电端子或树莓派 |
| 外部供电范围 | DC 8~28V |
| 工作电压 | 3.3V |
| 产品尺寸 | 65 × 56.5 mm |
主要功能
还在为树莓派没有 RS485 和 CAN 接口而烦恼？
想要工业用，想要隔离型、抗干扰性更强的接口？
这块扩展板就是为此量身定做的
接入 Raspberry Pi 系列主板
基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
扩展 1 路 CAN 和 2 路 RS485
CAN 功能：采用控制器 MCP2515，搭配 CAN 收发器
RS485 功能：采用 SC16IS752 与 SP3485 双芯片组合方案
工业隔离型保护
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
资源简介
芯片简介
- MCP2515
CAN 控制器芯片
- SIT65HVD230DR 或 SN65HVD23D
CAN 收发器芯片
- SP3485
RS485 收发器芯片
- SC16IS752
串口扩展芯片
- π163M31
数字隔离器芯片
- B0505LS-1W
电源隔离模块
其他资源
- 供电接口
DC 8~28V，可给树莓派和扩展板供电
- RS485 总线接口
端子/排针接入
- CAN 总线接口
端子/排针接入
- Raspberry Pi GPIO 接口
- SPI 控制接口
方便接入 STM32/Arduino 等其他单片机
- CAN 终端电阻
默认跳选 120Ω
- RS485 终端电阻
默认跳选 120Ω
- 电源指示灯
接口定义
产品尺寸
