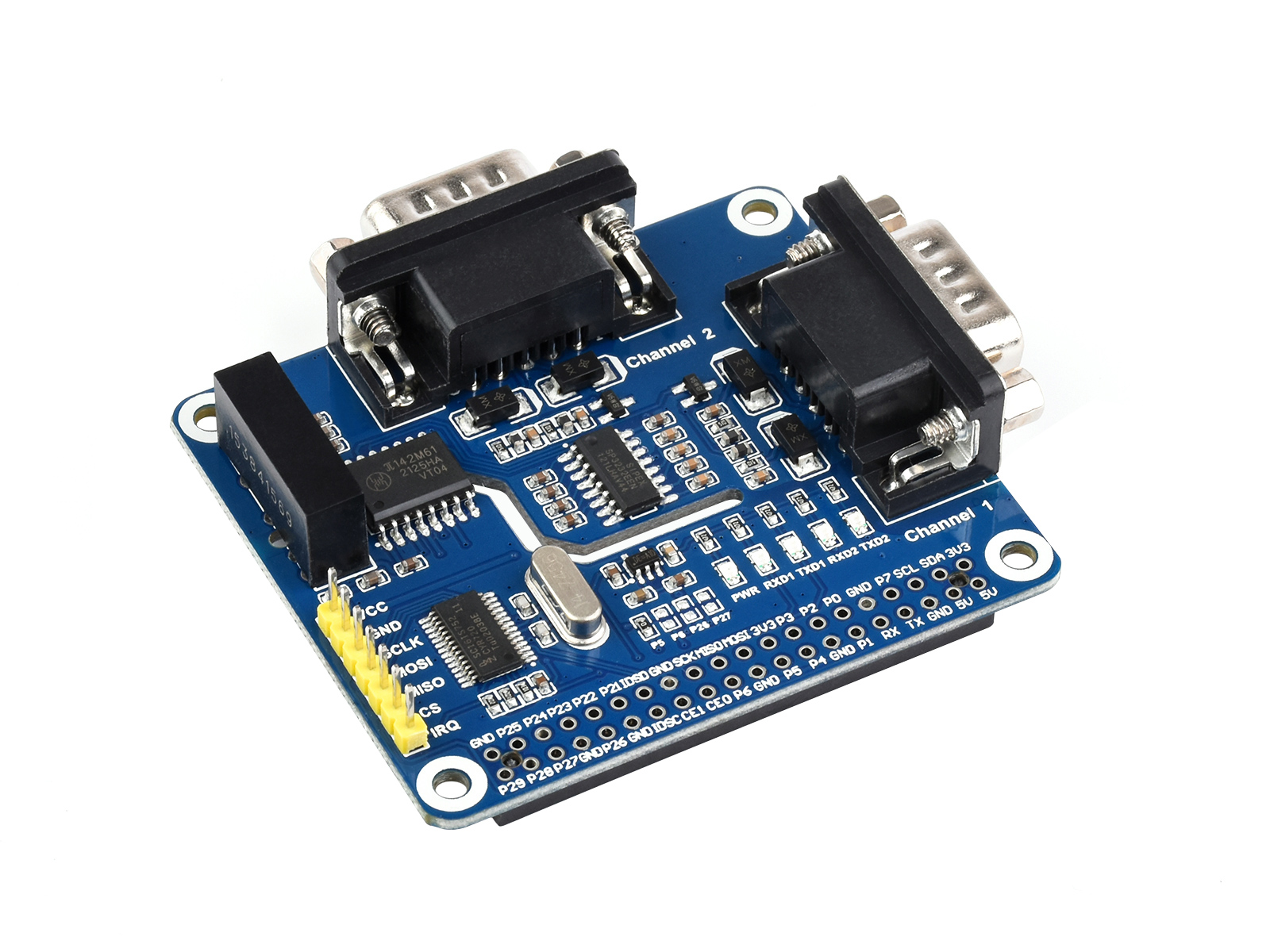

树莓派双通道隔离型RS232扩展板 SC16IS752+SP3232方案 内置多种保护电路

通过SPI接口即可控制两路RS232通信,具有通信速度快、稳定、可靠、安全等特点,可适用于工业自动化等领域。
价格
原价
型号
2-CH RS232 HAT
SKU
17498
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

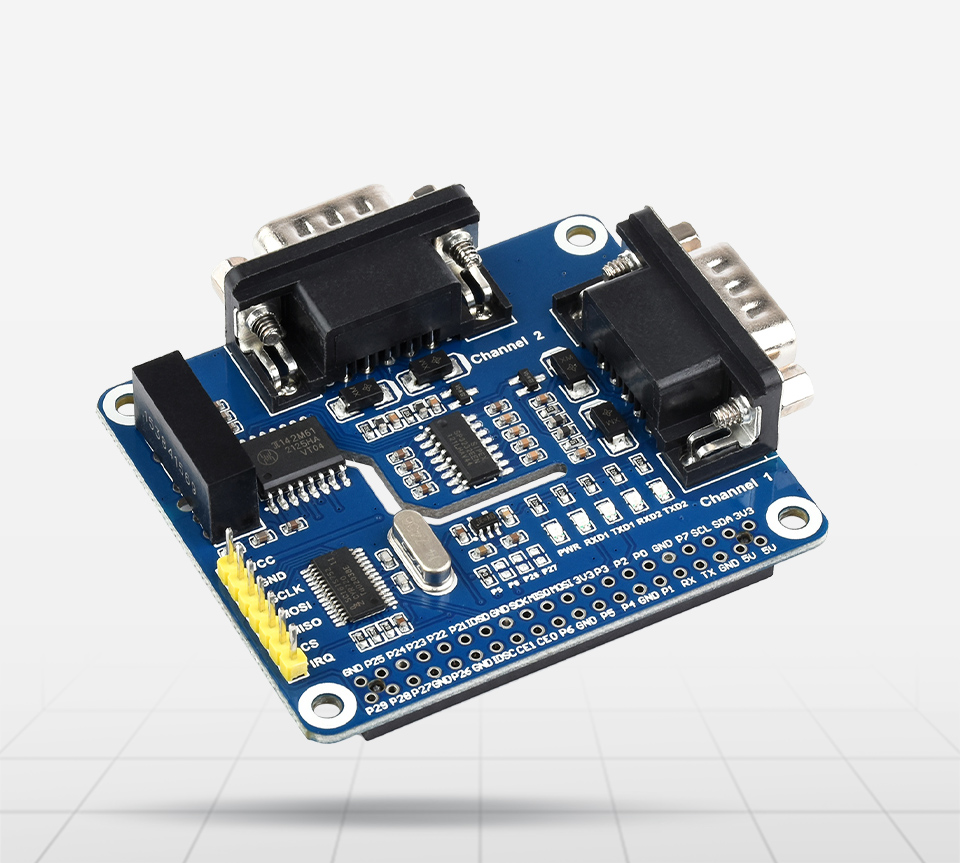

产品简介

【一句话自我介绍】
我是专为树莓派设计的双通道隔离型RS232扩展板,采用SC16IS752+SP3232方案,内置电源隔离、ADI磁耦隔离和TVS等保护电路。
我操作简单,通过SPI接口即可控制两路RS232通信,具有通信速度快、稳定、可靠、安全等特点,可适用于工业自动化等领域。

【我的特点】

  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
  • 采用SC16IS752与SP3232双芯片组合方案,可实现SPI转RS232,通信速率高达921600bps
  • 板载TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载电源和串口收发指示灯,方便查看模块电源和通信状态
  • 引出SPI控制接口,方便接入Arduino等主控板
  • 提供完善的配套资料手册(C与python示例程序和用户手册等)
【我的参数】
  • 串口扩展芯片:SC16IS752
  • RS232收发器:SP3232
  • 通信接口:SPI
  • 通信速率: 300 ~ 921600 bps
  • 工作电压:3.3V / 5V
  • 产品尺寸:65mm × 56.5mm
  • 过孔直径:3.0mm

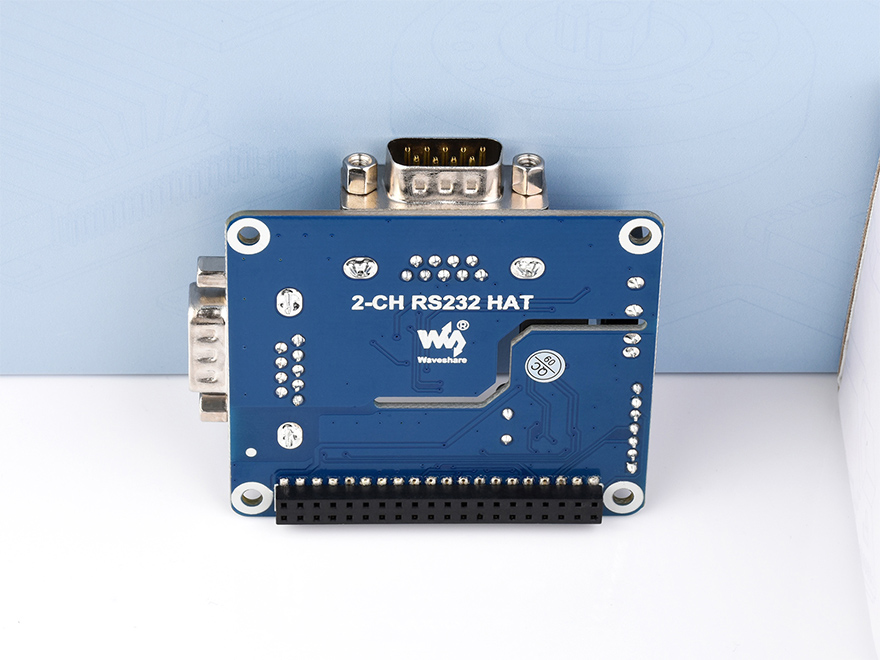

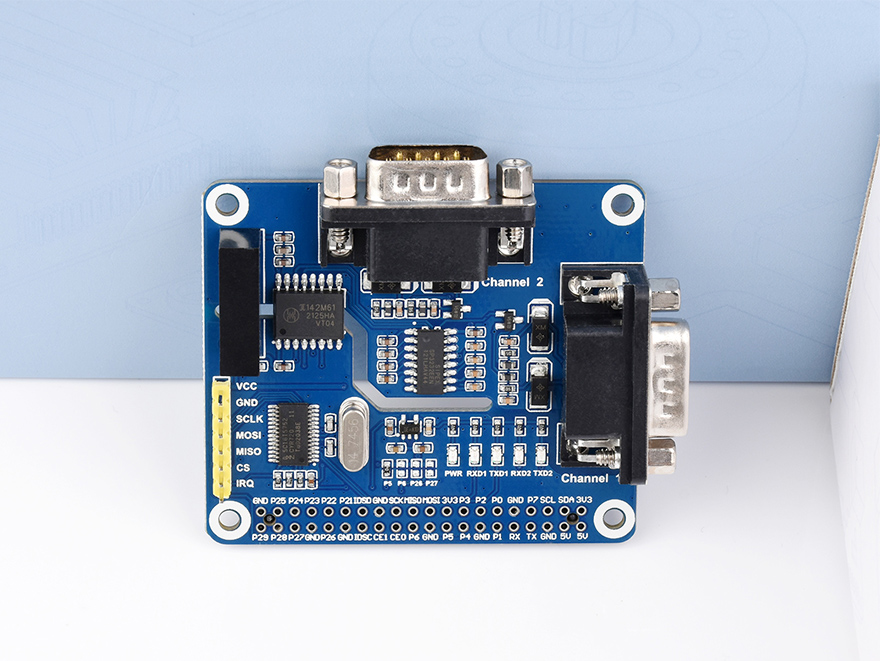

资源简介

2 channel CAN FD interface introduction

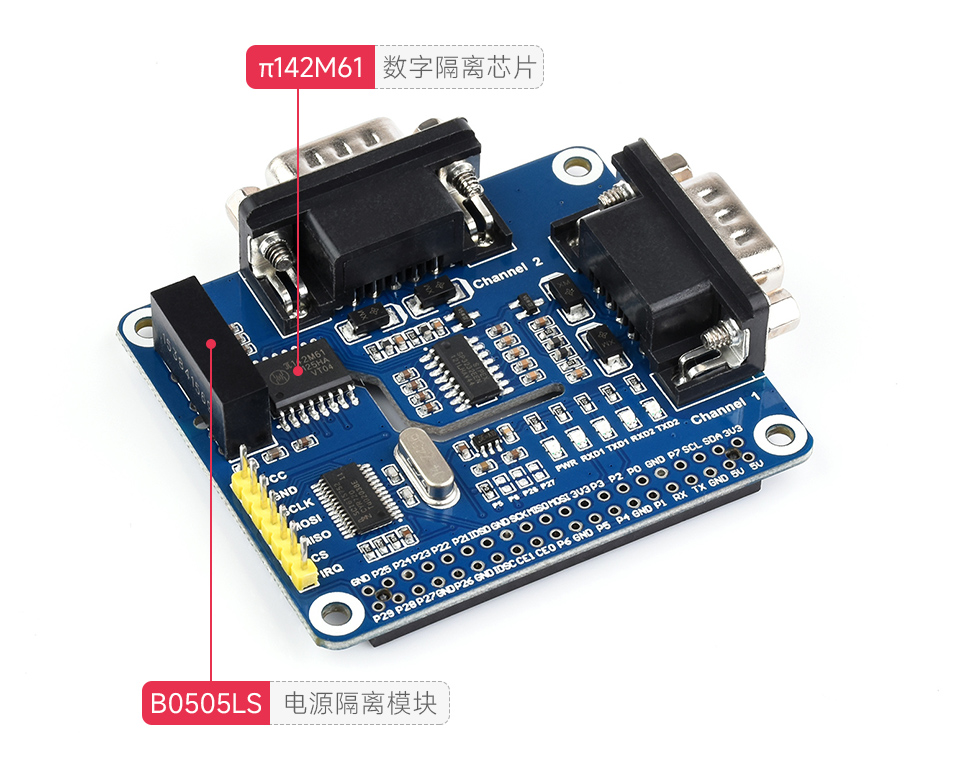

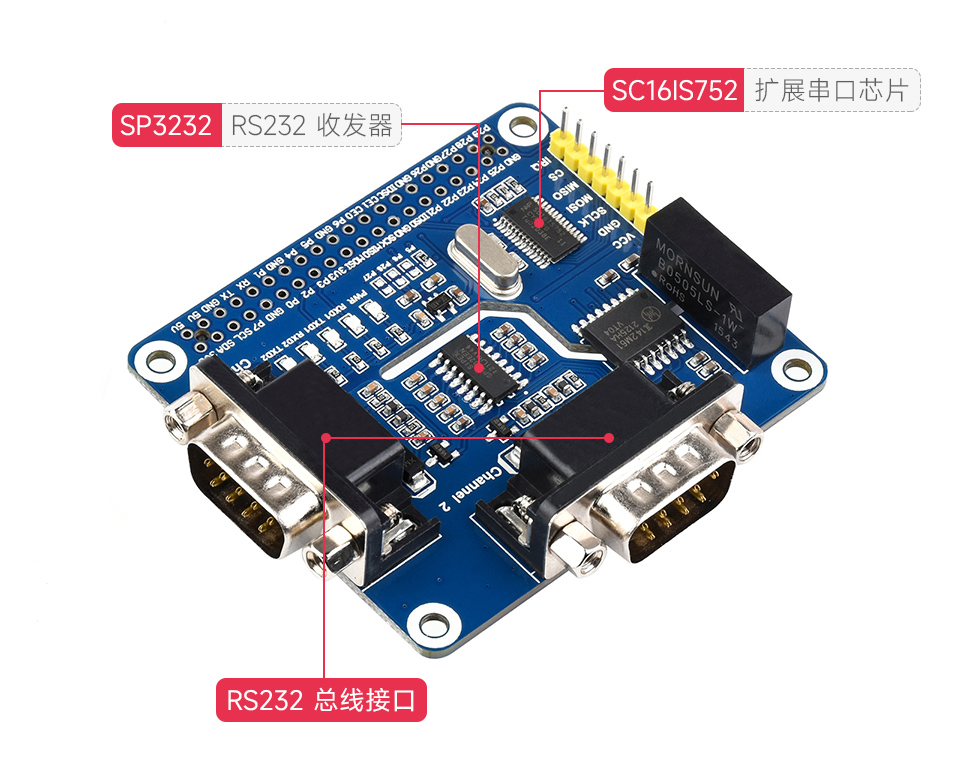

    [ 器件简介 ]

  1. SC16IS752扩展串口芯片
  2. SP3232 RS232收发器
  3. ADUM1412数字隔离器芯片
  4. B0505LS电源隔离模块
  5. RT9193-33电源芯片

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. MCU控制接口
    方便接入Arduino等主控板
  3. RS232总线接口
    两路RS232接口 (RS232 9针 公头)

    [ 其他器件简介 ]

  1. 瞬态抑制二极管阵列
  2. 静电保护双向二极管
  3. 串口状态指示灯
    RXD1/TXD1:Channel 1串口收发指示灯
    RXD2/TXD2:Channel 2串口收发指示灯
  4. 电源状态指示灯

    [ 焊点说明 ]

  1. 中断管脚切换
    默认通过P5 (BCM P24)连接中断引脚IRQ,
    可通过0R电阻修改成其他引脚

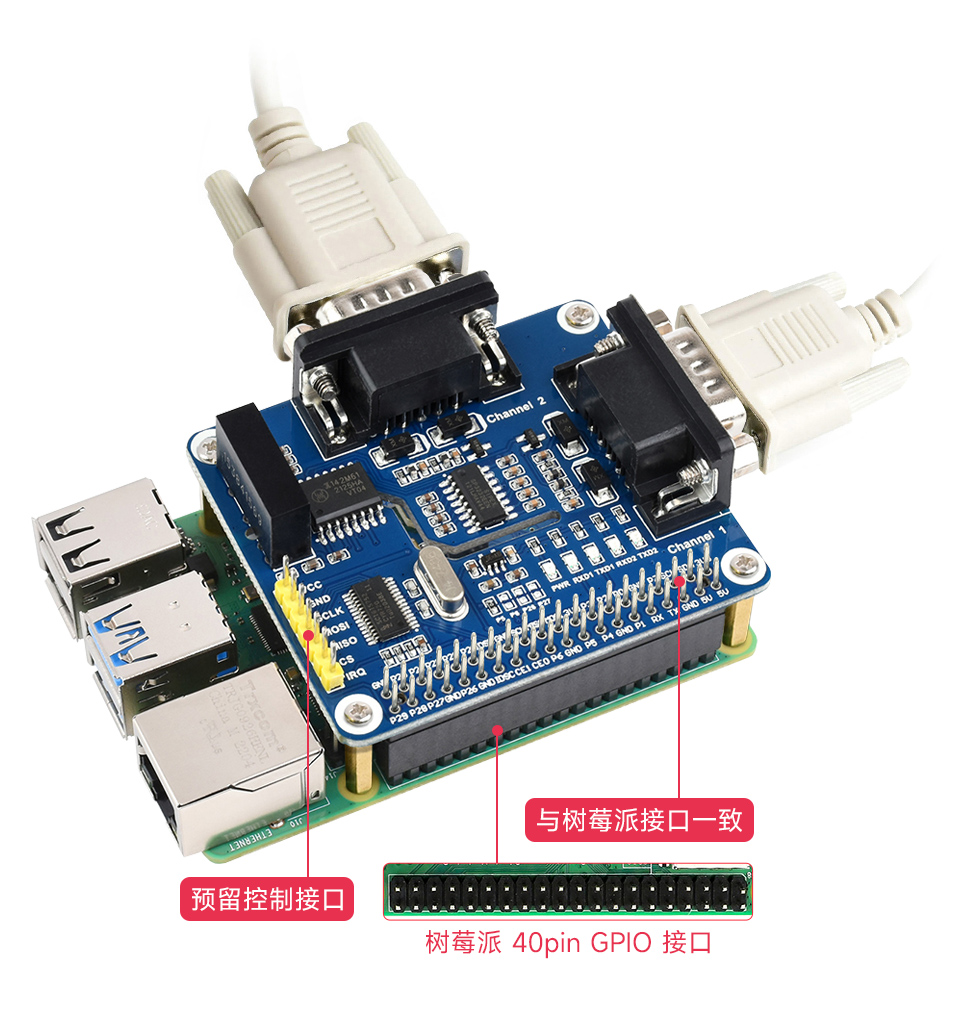

使用示例

注意: 本产品不包括示意图中的树莓派和串口线,如有需要,请另行购买。

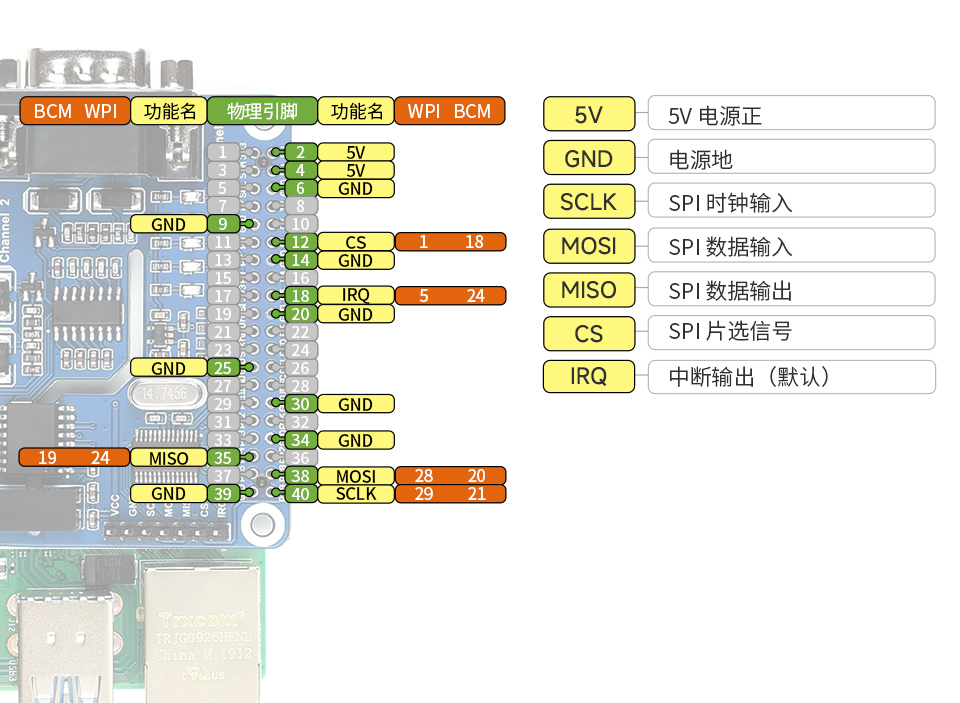

接口定义

功能引脚 树莓派接口(BCM) 描述
VCC 5V 3.3V/5V电源正
GND GND 电源地
SCK P21 (SPI1 SCLK) SPI时钟输入
MOSI P20 (SPI1 MOSI) SPI数据输入
MISO P19 (SPI1 MISO) SPI数据输出
CS P18 (SPI1 CS) SPI片选信号
IRQ P24 中断输出

产品尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径: www.waveshare.net/wiki/2-CH_RS232_HAT

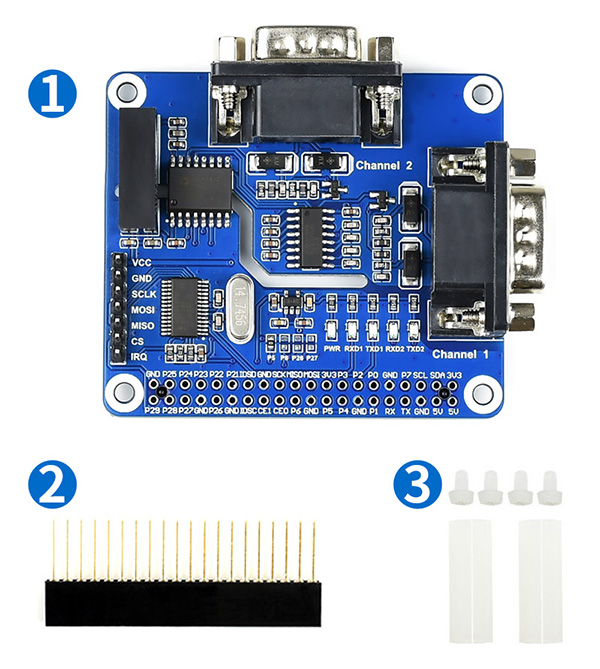

配置清单

  1. 2-CH RS232 HAT × 1
  2. 2×20PIN长排座 × 1
  3. RPi螺柱包(2PCS套) × 1
注意:本产品不配送串口线,为方便你使用,推荐选购以下2种规格的串口线:
1、串口线 母对母 交叉:方便模块两路RS232自收自发测试,或与RS232公口设备通信
2、串口线 公对母 直连:方便与RS232母头设备通信
