树莓派计算模块核心板Compute module 4 CM4可扩展wifi蓝牙模块 emmc定制

四核64位CPU、LPDDR4 SDRAM、eMMC 闪存定制、双频WiFi、低功耗蓝牙 5.0
价格
原价
型号
CM4002000
SKU
18784
品牌
Raspberry Pi
WiFi模块
不带
内存RAM
1GB 2GB 4GB 8GB
闪存eMMC
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

Compute Module 4

高速度、大内存、低功耗,性能大幅提升

树莓派 Compute Module 4 非常强大,它将树莓派 4 的功能集中在一个紧凑小巧的板子中,适合深度嵌入式应用。它集成了一个四核 ARM Cortex-A72 处理器、双视频输出和其他多种接口,并提供丰富的,可供选择的 RAM、eMMC 闪存规格和无线模块规格。

树莓派 Compute Module 4 计算模块主图 树莓派 Compute Module 4 计算模块说明

全新升级,更强大的CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块

产品参数

处理器 Broadcom BCM2711 四核 Cortex-A72 (ARM v8)
64 位 SoC @ 1.5GHz
内存 1GB、2GB、4GB 或 8GB LPDDR4-3200 SDRAM 内存
闪存 可选 0GB (Lite)、8GB、16GB 或 32GB eMMC 闪存
连接性 双频 (2.4GHz/5.0GHz) IEEE 802.11b/g/n/ac 无线 WiFi,低功耗蓝牙 5.0,BLE,板载天线或接入外部天线
支持 IEEE 1588 千兆以太网
USB 2.0 接口 × 1
PCIe Gen 2 × 1 接口
28 个 GPIO 引脚
SD 卡接口(仅用于不带 eMMC 的版本)
视频 HDMI 接口 (支持 4Kp60) × 2
2-lane MIPI DSI 显示接口
2-lane MIPI CSI 摄像头接口
4-lane MIPI DSI 显示接口
4-lane MIPI CSI 摄像头接口
多媒体 H.265 (4Kp60 解码);H.264 (1080p60 解码,1080p30 编码); OpenGL ES 3.0
工作电压 5V DC
工作温度 -20°C ~ 85°C 环境温度
外形尺寸 55 × 40 × 4.7mm

可选版本

树莓派 Compute Module 4 计算模块64位高性能处理器

CPU 升级,性能更强悍

CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲

树莓派 Compute Module 4 计算模块64位高性能处理器

WiFi 和蓝牙高速连接

板载双频 WiFi 和蓝牙模块,可随时随地畅享精彩网络

树莓派 Compute Module 4 计算模块WiFi蓝牙高速连接

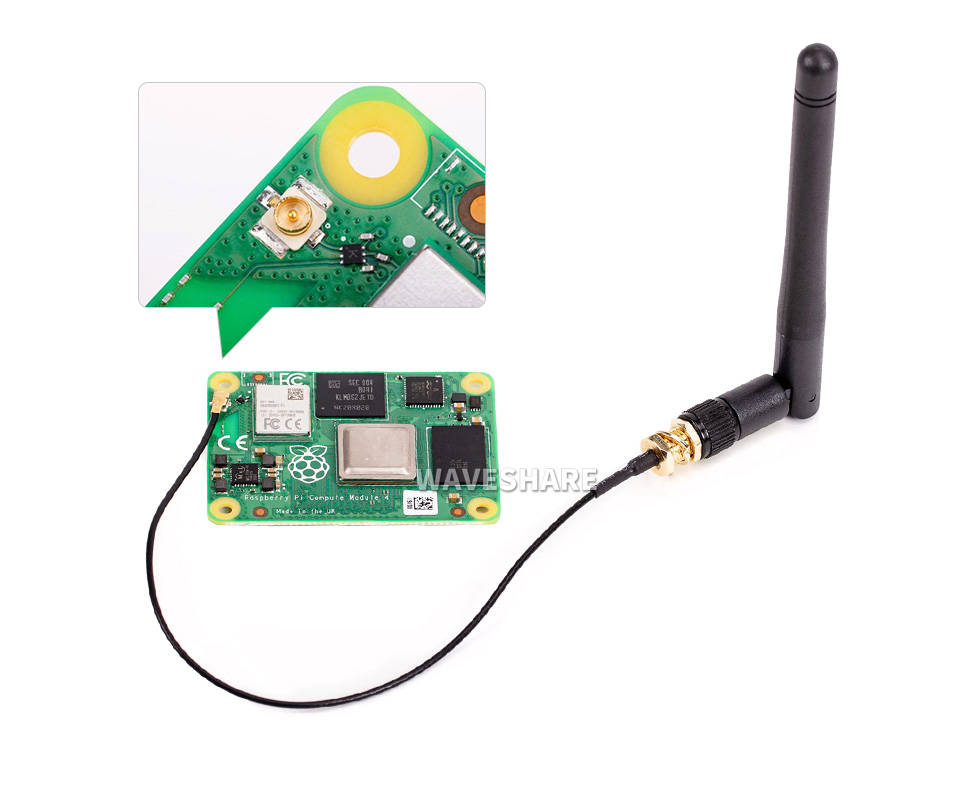

可接入外部天线

新增 PCIe 接口扩展,可以灵活添加相关模块
可连接板载 PCB 天线和外置天线,更适合工业应用

树莓派 Compute Module 4 计算模块4K高清双屏显示

资源简介

树莓派 Compute Module 4 计算模块接口简介

型号命名规则

模块 Wireless 无线模块 RAM 内存 eMMC 闪存
CM4
1 = Yes
0 = No
01 = 1GB
02 = 2GB
04 = 4GB
08 = 8GB
000 = 0GB (Lite)
008 = 8GB
016 = 16GB
032 = 32GB
举例说明:型号 CM4104032 即为 CM4 模块,带无线模块 (1)
4GB内存 (04),32G eMMC闪存 (032)。
Wireless无线模块 RAM 内存 eMMC 闪存 型号命名
× 1GB 0GB (Lite) CM4001000
× 1GB 8GB CM4001008
× 1GB 16GB CM4001016
× 1GB 32GB CM4001032
× 2GB 0GB (Lite) CM4002000
× 2GB 8GB CM4002008
× 2GB 16GB CM4002016
× 2GB 32GB CM4002032
× 4GB 16GB CM4004016
× 4GB 32GB CM4004032
× 8GB 0GB (Lite) CM4008000
× 8GB 32GB CM4008032
PCB/ext 1GB 0GB (Lite) CM4101000
PCB/ext 1GB 8GB CM4101008
PCB/ext 1GB 16GB CM4101016
PCB/ext 1GB 32GB CM4101032
PCB/ext 2GB 0GB (Lite) CM4102000
PCB/ext 2GB 8GB CM4102008
PCB/ext 2GB 16GB CM4102016
PCB/ext 2GB 32GB CM4102032
PCB/ext 4GB 0GB (Lite) CM4104000
PCB/ext 4GB 8GB CM4104008
PCB/ext 4GB 16GB CM4104016
PCB/ext 4GB 32GB CM4104032
PCB/ext 8GB 8GB CM4108008
PCB/ext 8GB 32GB CM4108032

Compute Module 4 IO Board

树莓派 Compute Module 4 IO Board  计算模块主图

Compute Module 4 IO Board 是树莓派官方发布的一款可以搭配树莓派 Compute Module 4 使用的底板,可用作 Compute Module 4 的开发系统以及作为嵌入式电路板集成到终端产品中,也可以使用现成的部件 (如树莓派扩展板和 PCIe 模块) 快速创建系统。它主要的接口位于同一侧,方便用户使用,使外壳变得简单。

接口简介

树莓派 Compute Module 4 IO Board 计算模块主图

CM4 IO Board 参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能
连接器 支持 PoE 功能的标准 Raspberry Pi 40PIN GPIO 接口
标准 PCIe Gen 2 × 1 插座
USB USB 2.0 接口 × 2;排针引出 × 2;
Micro USB 接口 (用于更新 Compute Module 4) × 1
显示 MIPI DSI 接口 × 2 (22pin 0.5mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 调速、可测速,12V
电源输入 12V
尺寸 160 × 90mm

资料及服务


配置清单

Compute Module 4 × 1

树莓派 Compute Module 4 计算模块配置清单
