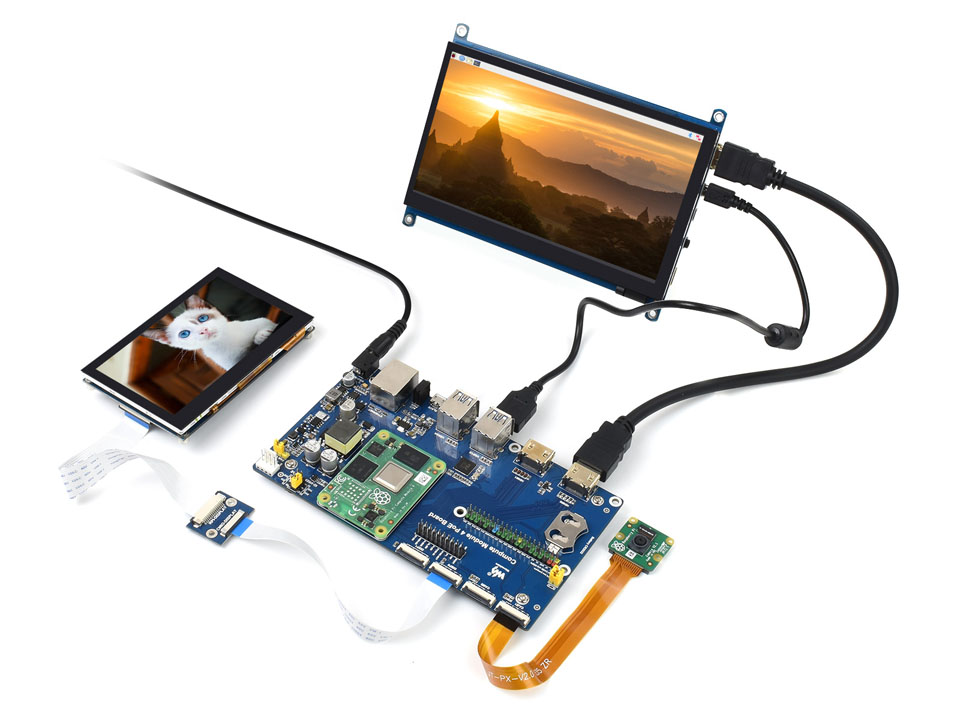

树莓派 CM4 显示屏配件包
配件包 D

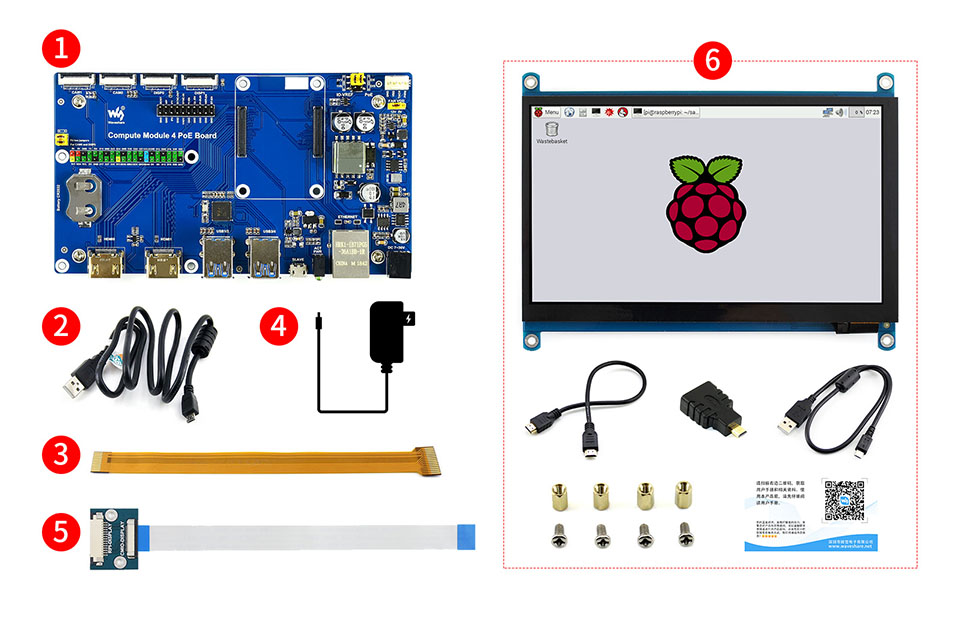

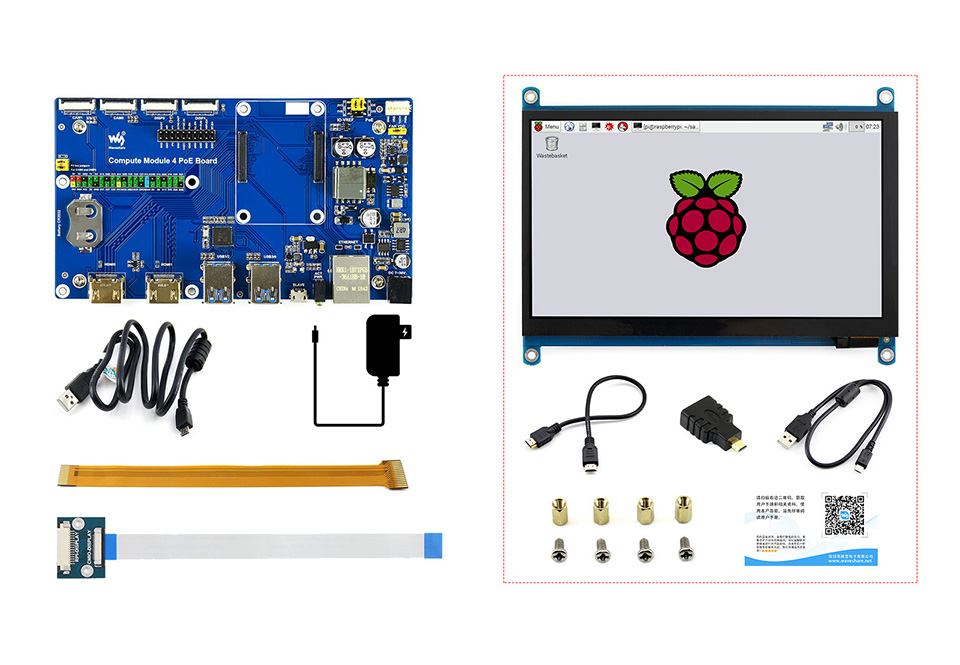

搭配微雪 POE 底板和操作方便的 7 英寸 IPS 电容触摸屏，各配件
可提供更加好的外设支持，帮助您快速评估 CM4，并缩短开发周期
树莓派 CM4 PoE 扩展板
方便学习评估树莓派计算模块或直接集成到产品中
Compute Module 4 Lite/eMMC 适用的底板
产品参数
| CM4 卡座 | 适用于 Compute Module 4 的所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口，集成 802.3af 网络标准的 PoE 电路 (5V/2.5A) |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| USB | USB 3.2 Gen1 接口 × 4 |
| 显示 | MIPI DSI 接口 × 2 (22pin 0.5mm FPC 连接器) |
| 摄像头 | MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器) |
| 视频 | HDMI 接口 × 2，支持 4K 30fps 输出 |
| 实时时钟 | RTC 实时时钟，带电池接口和可唤醒 Compute Module 4 的能力 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇接口 | 可调速、可测速，5V / 12V |
| 电源输入 | 7V~36V 宽电压 |
| 尺寸 | 160.0 × 89.8mm |
CM4 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
DSI | HDMI | CSI | RTC | ② 风扇 接口 |
电源 输入 |
特性 |
 NANO A |
2.0×1 | 5V | CM4 大小 |
|||||||||
 NANO B |
千兆×1 | 2.0×1 | 5V | CM4 大小 |
||||||||
 NANO C |
2.0×1 | 5V | 板载摄像头 | |||||||||
 基础板精简 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
基础板完整 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
 基础板进阶 |
千兆×1 | M.2 M | 2.0×2 | ×2 | 5V | 5V | LCD 接口直连 | |||||
 触摸扩展板 |
千兆×1 | M.2 M | 2.0×4 | 5V | IPS 屏幕 |
|||||||
 小板型双千兆 |
千兆×2 | 2.0×1 | 5V SH1.0 |
5V | 双网口 | |||||||
 双目视觉 |
千兆×1 | M.2 M | 2.0×4 | ×2 | 5V | 双800万像素 | ||||||
 四路 RS485 |
百兆×1, 千兆×1 |
2.0×2 | ×2 | 5V | 7~36V | 双网口 | ||||||
 WIFI6 双网口 |
百兆×1, 千兆×1 |
M.2 E | 2.0×3 | ×2 | ×2 | 5/12V | 7~36V | WIFI6 双网口 |
||||
 双千兆网口 |
千兆×2 | 3.0×3 | ×2 | ×2 | 5/12V | 7~36V | ||||||
 物联网双千兆 |
千兆×2 | 3.0×2 | ×2 | ×2 | 5/12V | 5V | 5G/4G 接口 | |||||
 物联网工控 |
千兆×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | 5/12V | 7~36V | 5G/4G 接口; RS232; RS485; ADC | |||
 PoE B |
千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 5/12V | 5V | RS232; RS485 | |||
 PoE UPS |
千兆×1 | 2.0×4 | ×2 | ×2 | 5/12V | 7~36V | UPS | |||||
 PoE |
千兆×1 | 3.0×4 | ×2 | ×2 | ×2 | 5/12V | 7~36V | |||||
 树莓派官方 |
③ | 千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 12V | 12V | |||
 无线扩展 |
千兆×1 | M.2 B / Mini-PCIe |
2.0×3 | 5/12V | 5V 或 7~36V |
5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 UPS 无线扩展 |
千兆×1 | M.2 B | 2.0×3 | 5/12V | 5V 或 7~36V |
带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 硬盘扩展主机 |
千兆×2 | M.2 M×2/ Mini-PCIe |
3.0×2 | ×2 | ×2 | 5V | 双 M.2 M KEY 接口 | |||||
 5 寸一体机 |
③ | 千兆×1 | M.2 M | 2.0×4 | ×2 | 5/12V | 5V | |||||
 7 寸一体机 |
千兆×1 | M.2 M | 2.0×4 | 占用 | 占用 | 5/12V 占用 |
7~36V | 摄像头; 触控; 喇叭 | ||||
 13.3寸一体机 |
千兆×1 | 2.0×2 | 12V | 高清触控屏 | ||||||||
 13.3寸 智能魔镜 |
千兆×1 | 2.0×2 | 12V | 高清屏，语音助手 | ||||||||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
|||||||||||
接入 Compute Module 4 主板
板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板
更多丰富的接口
搭载 CSI/DSI/RTC/HDMI/USB/ETH/TF卡等多种接口
使用更方便
资源简介
- CM4 连接器
适用于 Compute Module 4 的所有版本
- 供电接口
7~36V 宽电压供电
- 千兆网口
带 PoE 供电功能的千兆网口
- USB SLAVE 接口
Compute Module 4 eMMC 版本可通过此接口烧录系统镜像
- USB3.2 接口
4 路 USB 3.2 Gen1 接口，支持各种 USB 设备插入
- HDMI 接口
双路 HDMI 接口，支持双 4K 30fps 输出
- RTC
RTC 电池连接座，可以使用 RTC 唤醒，关机，重启，或者其他功能
- CAM
双路 MIPI CSI 摄像头接口
- DISP
双路 MIPI DSI 显示接口
- FAN
方便接入散热风扇，支持调速和测速
- FAN 供电选择
可选择 5V 或 12V 电压驱动风扇
- IO-VREF/PoE 选择
CM4 IO 逻辑电压切换 3.3V 或者 1.8V
PoE 使能（EN）或者失能 (DIS)
- 40PIN GPIO 接口
- CAM0 和 DISP0 驱动 I2C 接口
在需要使用 CAM0 或者 DISP0 时连接
- 其他功能管脚
- 双 LED 灯座
红灯：树莓派电源指示灯
绿灯：树莓派工作状态指示灯 - TF 卡接口 (背面)
用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite
外形尺寸
关于 CM4 的简介
全新升级，更强大的 CM4
- CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
- 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
- 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
- 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
- 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- 增加 PCIe 接口扩展，可灵活添加相关模块
- 点击查看更多关于 CM4 的介绍
