CAN FD 协议转换器 CAN FD 和 RS232/RS485 双向互转 支持 5 种转换模式 兼容 CAN 2.0A/2.0B 协议 支持导轨安装

设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入)，兼容 CAN FD 及 CAN 2.0A/2.0B 协议
价格
原价
型号
CAN FD TO RS232/RS485
SKU
32599
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 立即购买 收藏

7天无理由退换

CAN FD 和ETH/RS485/RS232 的双向转换 CAN FD 和 RS232/RS485 双向互转 CAN FD 和 ETH 双向互转 工业级双CAN转以太网服务器 工业级RS232/485/422转CAN
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车 立即购买

CAN FD 协议转换器

支持 CAN FD 协议 | 5 种转换模式 | 工业性能

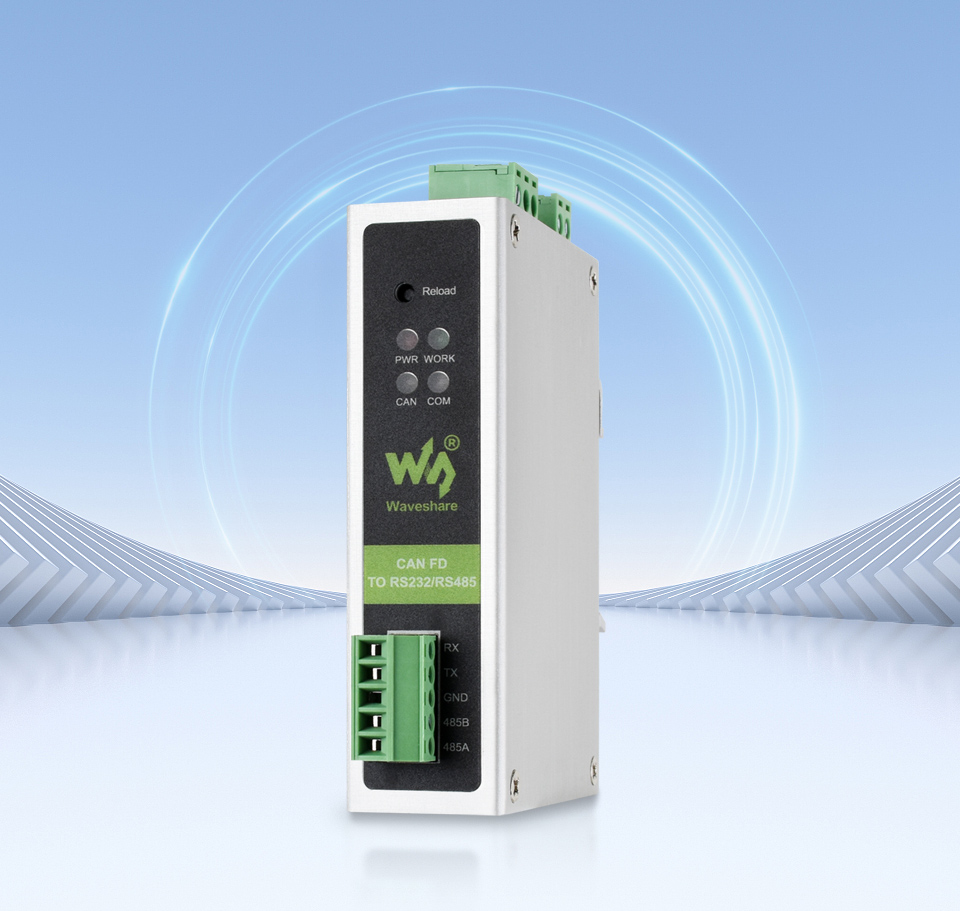

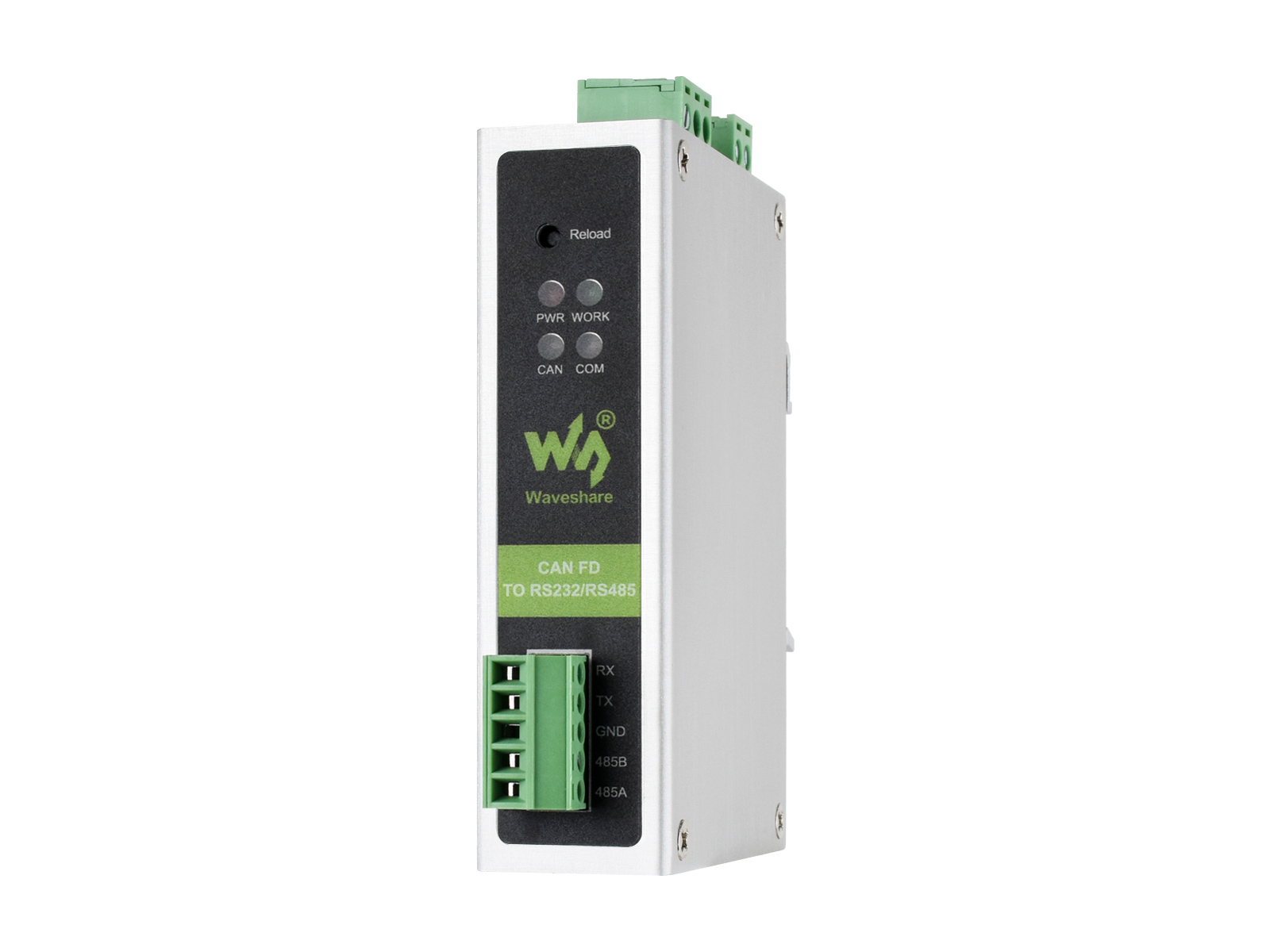

CAN FD 协议转换器主图

产品简介

CAN FD TO RS232/RS485 是导轨式 CAN FD 和 RS232/RS485 双向互转设备，具备高速低延迟、性能稳定、易用和高性价比等特点，支持五种数据转换模式：透明、透明带 ID、标准协议、Modbus 和自定义帧头帧尾，可实现 CAN 与串口设备互联，兼容 CAN FD 及 CAN 2.0A/2.0B 协议。

产品采用工业级设计，-40°C ~ 85°C 稳定运行，支持 9V ~ 36V 宽电压供电，仲裁域波特率 5Kbps ~ 1Mbps、数据域 100Kbps ~ 5Mbps。

设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入)，支持导轨安装，配置便捷，安装高效。

产品参数

分类 参数 数值
基本参数 工作电压 DC 9V～36V
尺寸 110 × 27 × 85.6 (mm)
安装方式 导轨式安装
Reload 按键 长按可恢复出厂设置
指示灯 POWER、WORK、COM 和 CAN
接口参数 CAN 口规格 1 路 CAN 口、支持 CAN FD、兼容 CAN 2.0A/2.0B
CAN 口波特率 仲裁域波特率：5Kbps ~ 1Mbps
数据域波特率：100Kbps ~ 5Mbps
终端电阻 内置 2 个 120Ω 终端电阻，
拨任意一位拨码到 ON，并联一个 120Ω 电阻，
两位都到 ON，并联两个 120Ω 电阻
串口规格 支持一路 RS485 或 RS232 接入
工作环境 工作温度 -40℃ ～ 85℃
储存温度 -40℃ ～ 105℃
工作湿度 5%RH ～ 95%RH (无凝露)
存储湿度 5%RH ～ 95%RH (无凝露)
软件功能 Modbus 网关 CAN FD 转 Modbus RTU (主 / 从)
发送报文 支持配置多达 64 条发送报文
接收报文 支持配置多达 64 条接收报文
转换模式 透明转换、透明带 ID 转换、标准转换、Modbus 转换和自定义帧头帧尾转换
CAN ID 支持标准帧、扩展帧
帧 ID 过滤 支持仅标准帧、仅扩展帧和自定义输入帧 ID（最多 32 组）
转换方向 支持双向转换、仅串口转 CAN 和仅 CAN 转串口
固件升级 支持上位机进行固件升级
参数配置 AT 指令、上位机软件配置
防护参数 静电防护 空气放电 8KV，接触放电 6KV
电快速脉冲群 电源回路 2KV；RS485/RS232 回路 1KV；CAN 回路 1KV
浪涌干扰度测试 电源回路差模 1KV，共模 2KV；CAN 回路共模 2KV

基本功能

支持 CAN FD 转 RS232 或 RS485、RS232 或 RS485 转 CAN FD

CAN FD 协议转换器基本功能

仲裁域波特率

CAN FD 仲裁域波特率：5Kbps ~ 1Mbps

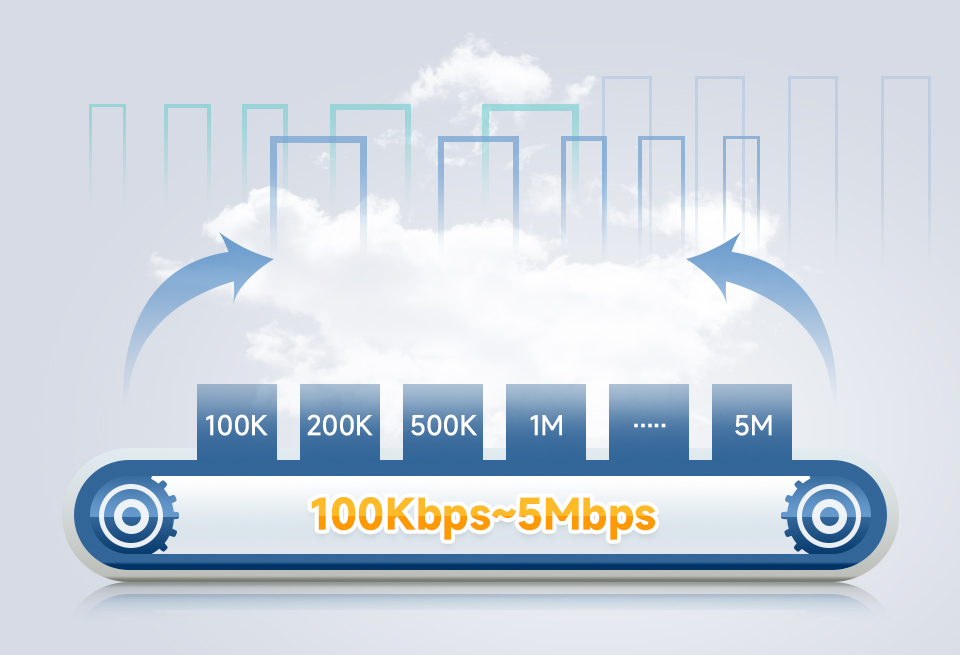

CAN FD 协议转换器波特率广范围

数据域波特率

CAN FD 数据域波特率：100Kbps ~ 5Mbps

CAN FD 协议转换器波特率广范围

工业级设计标准

CAN FD 协议转换器工业级设计标准

支持多种转换模式

支持透明转换、透明带 ID 转换、标准转换、
Modbus 转换及自定义帧头帧尾转换模式

CAN FD 协议转换器支持多种转换模式

透明转换

实现 CAN FD 帧与串行帧之间的原样转换

CAN FD 协议转换器支持多种转换模式

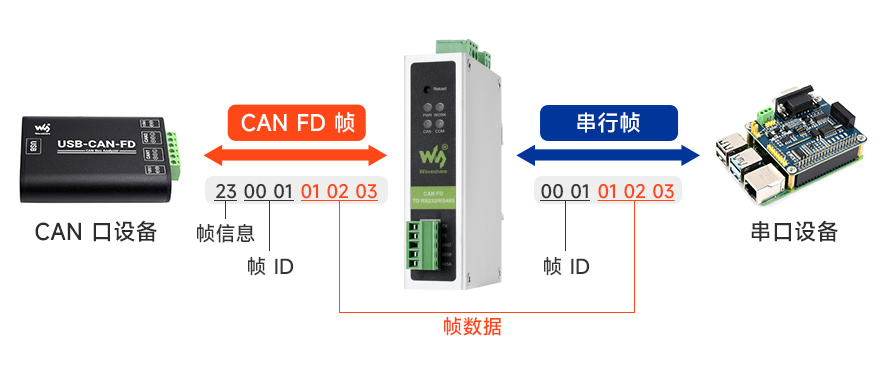

透明带 ID 转换

将串行帧中的 ID 信息转换到 CAN FD 帧中

透明带 ID 转换，将串行帧中 ID 信息转换到 CAN FD 帧中

标准转换

实现 13 字节标准 CAN 帧格式或 69 字节标准 CAN FD 帧格式转换

标准转换，13 字节标准 CAN 帧格式或 69 字节标准 CAN FD 帧格式转换

Modbus 协议转换

通过分包重组，实现 Modbus 数据在 CAN 总线上传输

Modbus 协议转换，通过分包重组，实现 Modbus 数据在 CAN 总线上传输

自定义帧头帧尾转换

用户可自定义帧头帧尾，实现数据双向转换

自定义帧头帧尾转换，用户可自定义帧头帧尾，实现数据双向转换

3 种过滤方式 32 组硬件滤波

可设置仅接收扩展帧、仅接收标准帧、自定义接收帧 ID，
自定义可设置接受最多 32 组 CAN ID，避免大量数据干扰

CAN FD 协议转换器3 种过滤方式，32 组硬件滤波

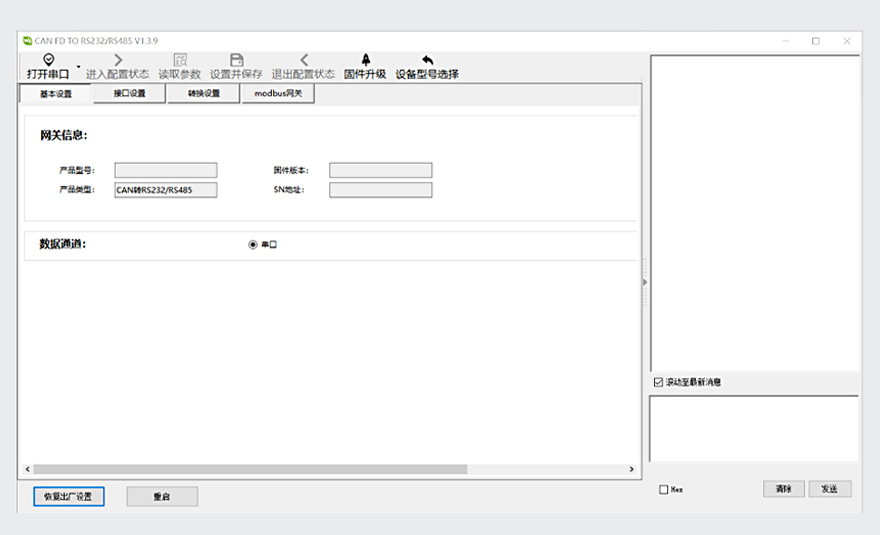

支持上位机配置参数

CAN FD 协议转换器

应用场景

CAN FD 协议转换器BMS 电池监测
BMS 电池监测
CAN FD 协议转换器工业自动化控制
工业自动化控制
CAN FD 协议转换器新能源充电桩
新能源充电桩
CAN FD 协议转换器车辆监控系统
车辆监控系统

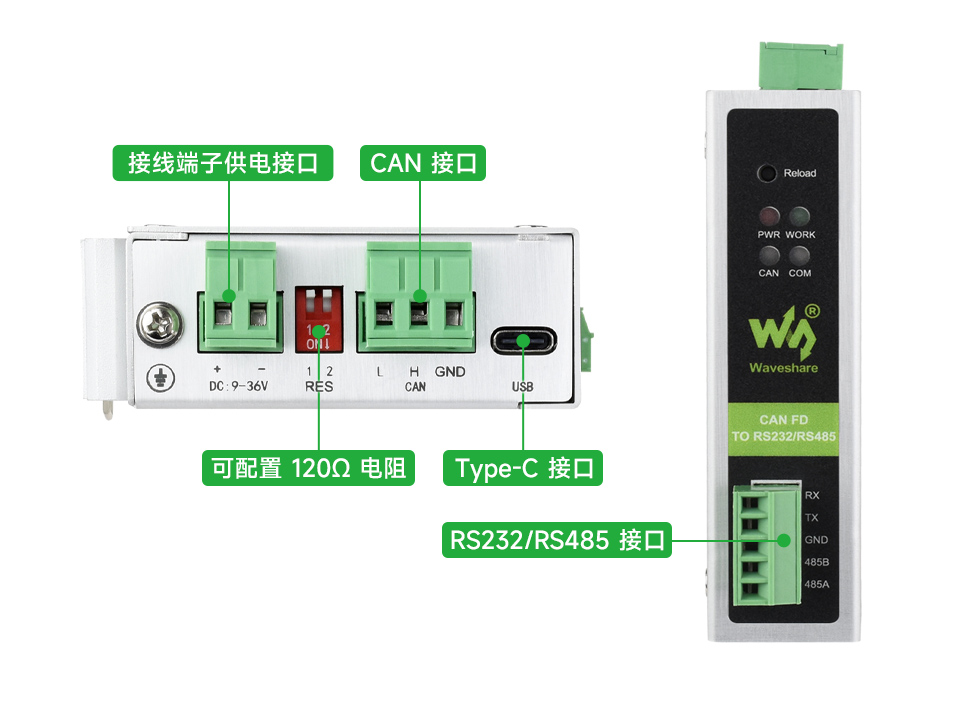

接口简介

CAN FD 协议转换器接口简介

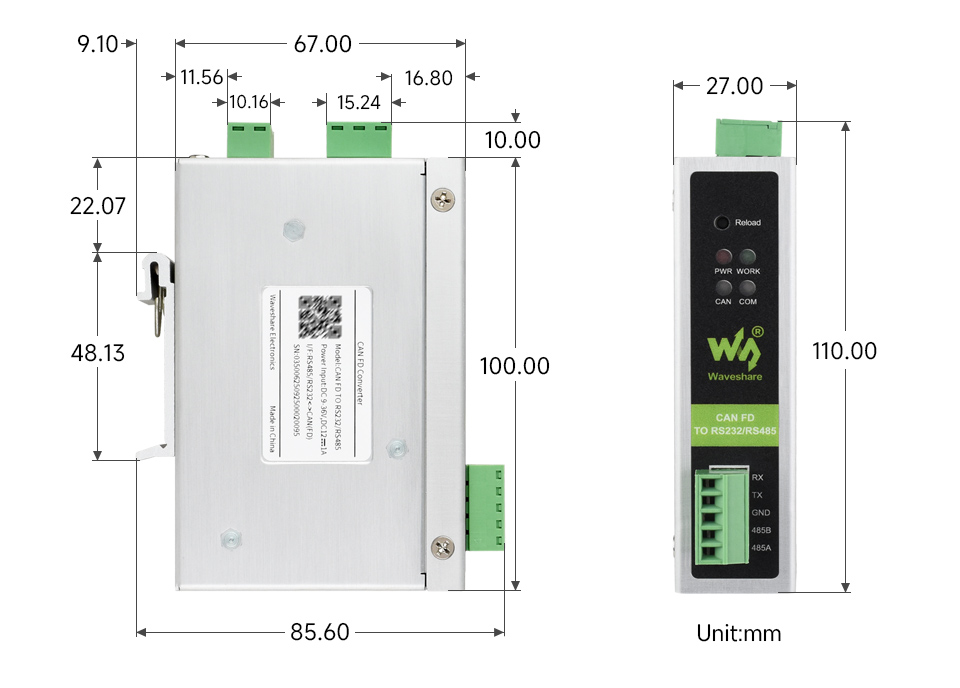

产品尺寸

CAN FD 协议转换器产品尺寸

产品选型表

型号 CAN FD TO
ETH		 CAN FD TO
RS232/RS485		 CAN FD ETH
RS232/RS485 Converter
产品类型 CAN FD 转以太网 CAN FD 转 RS485/RS232 CAN FD 转以太网/RS485/RS232
CAN FD 支持
EMC 防护 3 级 3 级，电源/接口/通讯全隔离
外观结构 铝型材，导轨
转换模式 5 种
数据过滤 32 组
Modbus Modbus TCP（主 / 从） Modbus RTU（主 / 从） Modbus TCP（主 / 从）
Modbus RTU（主 / 从）

产品资料

资料路径： www.waveshare.net/wiki/CAN_FD_TO_RS232/RS485

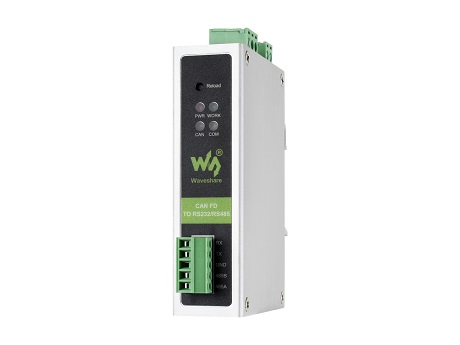

配置清单

  1. CAN FD TO RS232/RS485 × 1
  2. 电源转换头 × 1
  3. 螺丝刀 × 1
  4. 本产品默认不配套电源，用户可根据需要另购 12V 电源 供电
