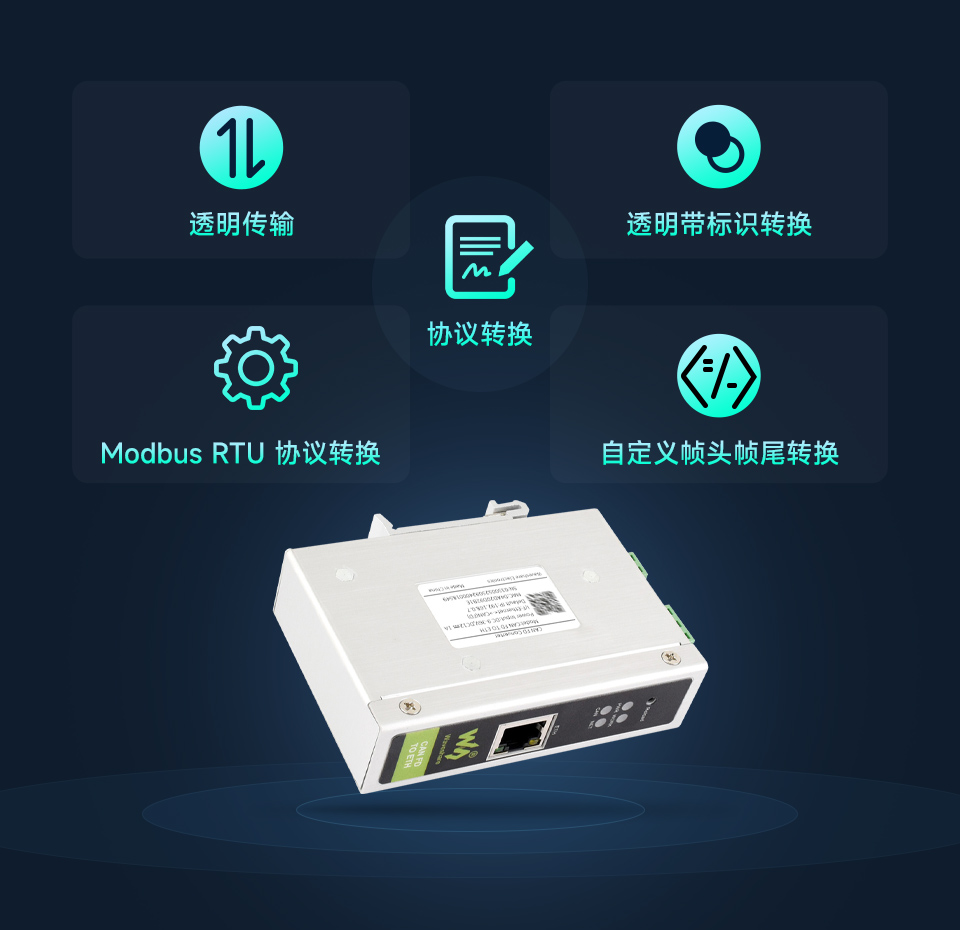

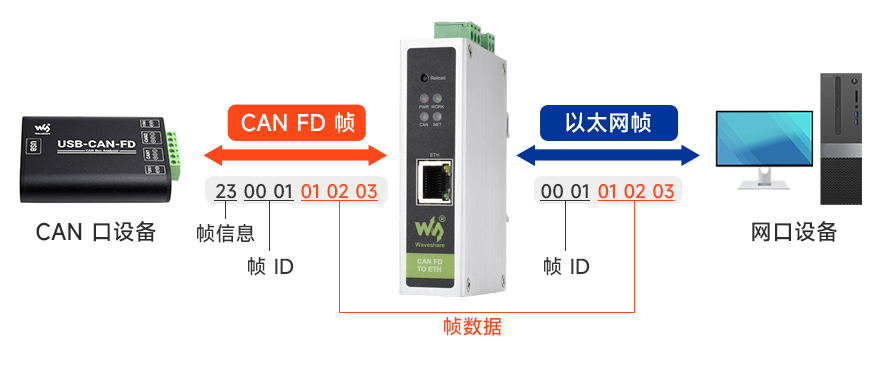

CAN FD TO ETH 是导轨式 CAN FD 转以太网设备，具备高速低延迟、性能稳定、易用和高性价比的特点，支持五种数据转换模式：透明、透明带
ID、标准协议、Modbus 和自定义帧头帧尾，可实现 CAN 与网口设备互联，兼容 CAN FD 及 CAN 2.0A/2.0B 协议。

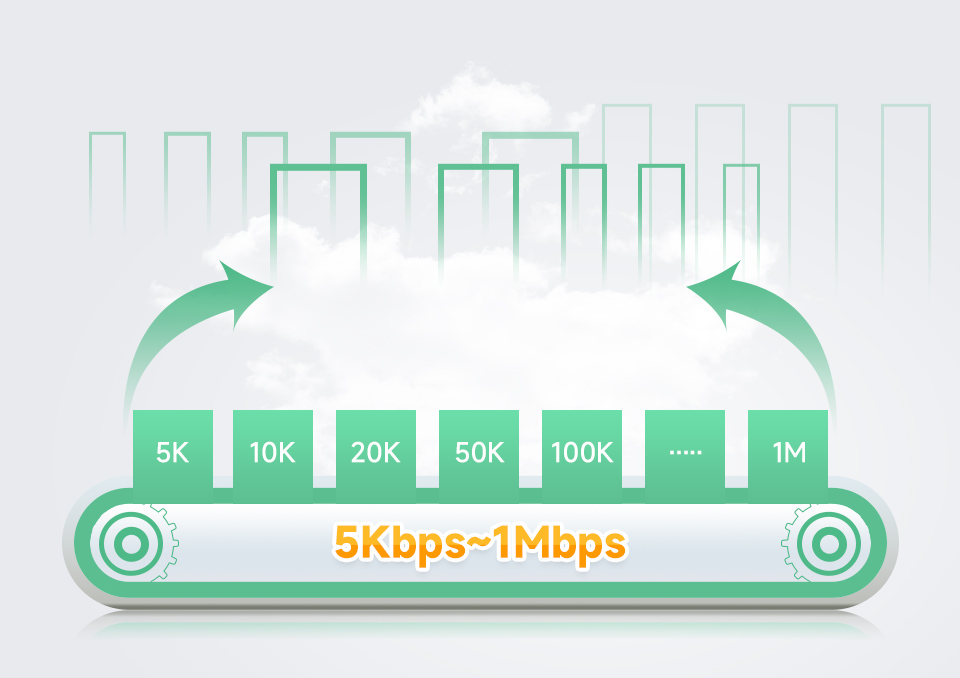

产品采用工业级设计，-40°C ~ 85°C 稳定运行，支持 9V ~ 36V 宽电压供电，仲裁域波特率 5Kbps ~ 1Mbps、数据域
100Kbps ~ 5Mbps。
设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入)，支持导轨安装，配置便捷，安装高效。
| 分类 | 参数 | 数值 |
|---|---|---|
| 基本参数 | 工作电压 | DC 9V ～ 36V |
| 尺寸 | 110 × 27 × 76.1 (mm) | |
| 安装方式 | 导轨式安装 | |
| Reload 按键 | 长按可恢复出厂设置 | |
| 指示灯 | POWER、WORK、NET 和 CAN | |
| 接口参数 | CAN 口规格 | 1 路 CAN 口，支持 CAN FD，兼容 CAN 2.0A/2.0B |
| CAN 口波特率 |

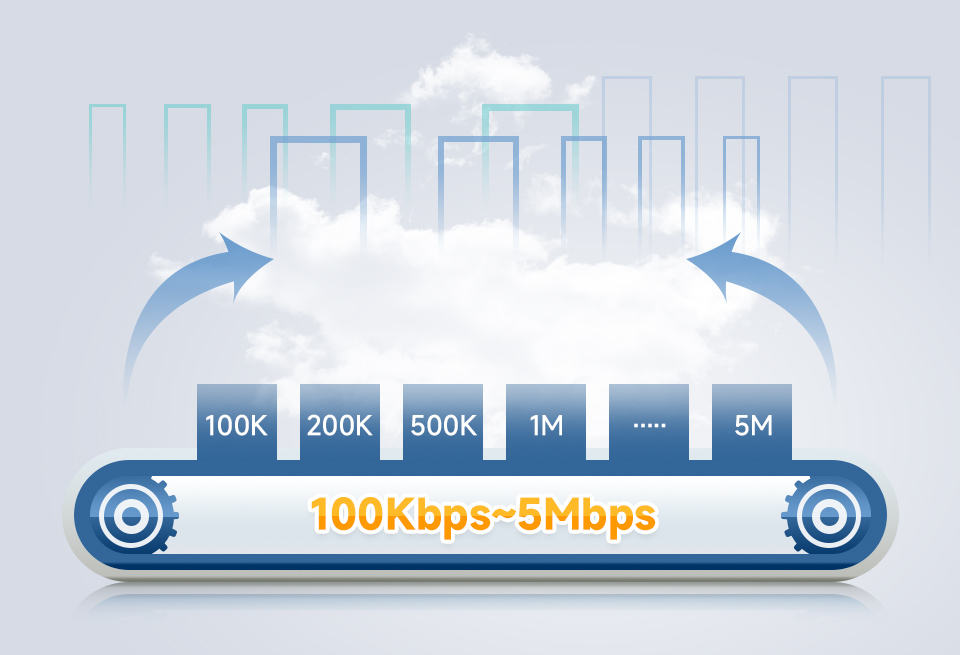

仲裁域波特率：5Kbps ~ 1Mbps
数据域波特率 100Kbps ~ 5Mbps |
|
| 终端电阻 |
内置 2 个 CAN 总线 120Ω 终端电阻，
通过拨码把电阻接入，拨任意一位拨码到 ON，并接一个 120Ω 电阻， 两位拨码都到 ON，并联两个 120Ω 电阻 |
|
| 网口规格 | RJ45，10/100Mbps，交叉直连自适应 | |
| 工作环境 | 工作温度 | -40℃ ～ 85℃ |
| 储存温度 | -40℃ ～ 105℃ | |
| 工作湿度 | 5%RH ～ 95%RH (无凝露) | |
| 存储湿度 | 5%RH ～ 95%RH (无凝露) | |
| 软件功能 | 网络协议 | TCP server、TCP client、UDP server 和 UDP client |
| Modbus 网关 | CAN FD 转 ModbusTCP (主 / 从) | |
| 发送报文 | 支持配置多达 64 条发送报文 | |
| 接收报文 | 支持配置多达 64 条接收报文 | |

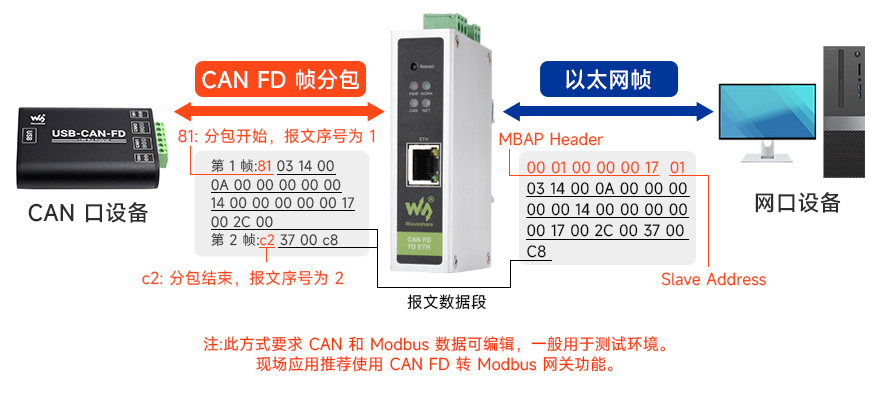

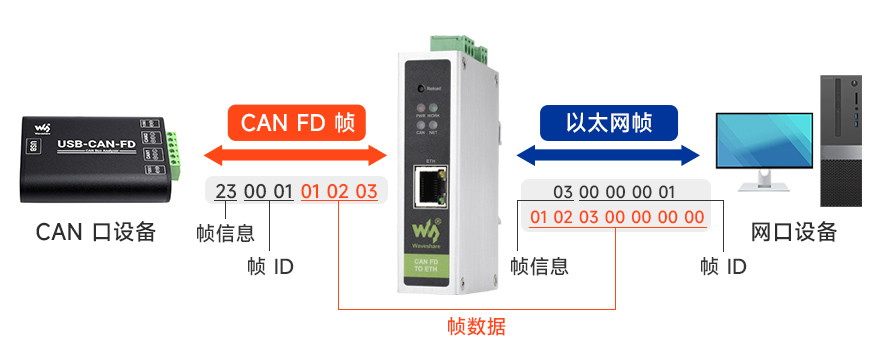

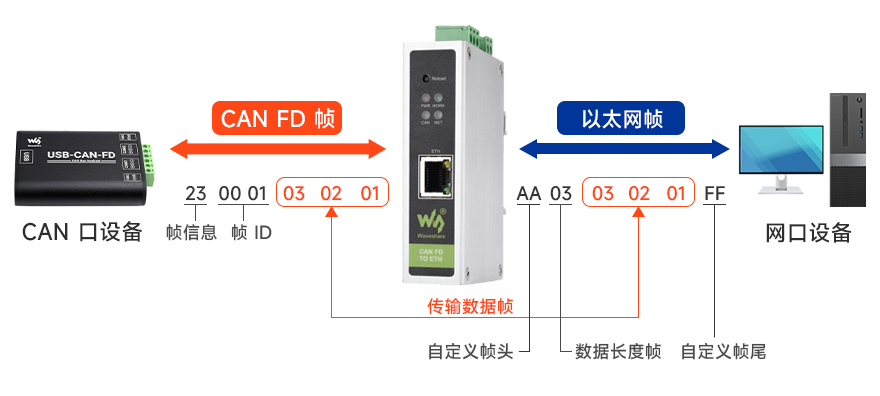

| 转换模式 | 透明转换、透明带 ID 转换、标准转换、Modbus 转换和自定义帧头帧尾转换 | |
| CAN ID | 支持标准帧、扩展帧 | |

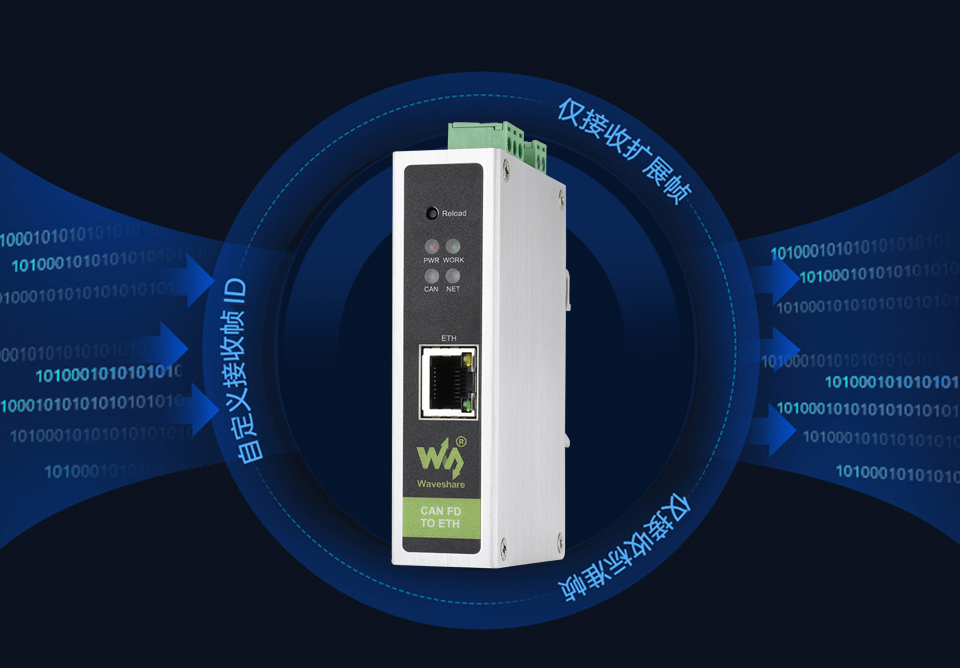

| 帧 ID 过滤 | 支持仅标准帧、仅扩展帧和自定义输入帧 ID (最多 32 组) | |
| 打包帧数时间 | 支持自定义打包帧数、自定义打包时间 | |
| 转换方向 | 支持双向转换、仅网口转 CAN、仅 CAN 转网口 | |
| 固件升级 | 支持上位机进行固件升级 | |
| 参数配置 | AT 指令、上位机软件配置 | |

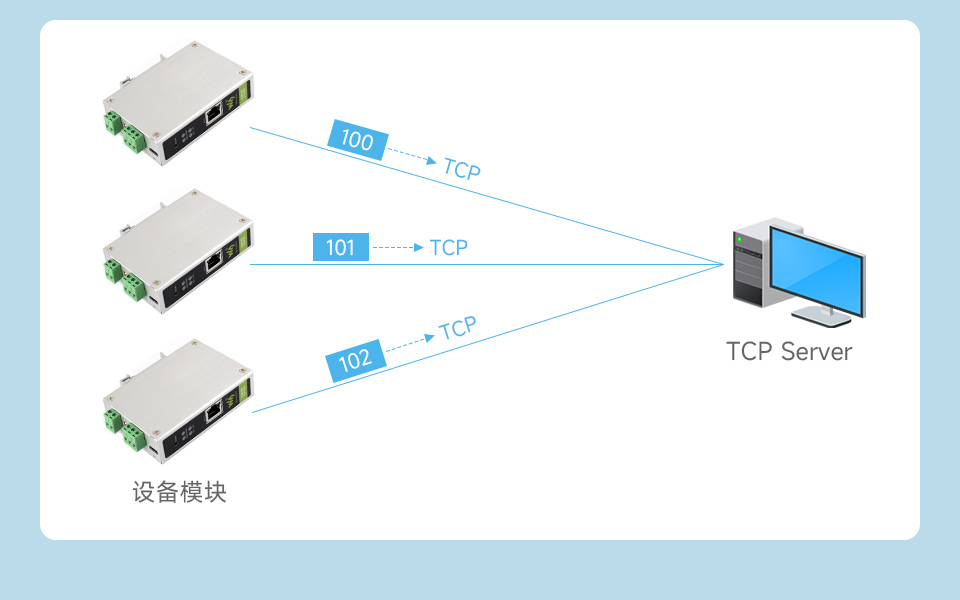

| 其他功能 | 支持心跳包、注册包、正常、回环和只听工作模式 | |
| 防护参数 | 静电防护 | 空气放电 8KV，接触放电 6KV |
| 电快速脉冲群 | 电源回路 2KV，网口、CAN 口回路 1KV | |
| 浪涌干扰度测试 | 电源回路差模 1KV，共模 2KV，CAN 回路共模 2KV，网口回路 2KV |
| 型号 | CAN FD TO ETH |
CAN FD TO RS232/RS485 |
CAN FD ETH RS232/RS485 Converter |
|---|---|---|---|
| 产品类型 | CAN FD 转以太网 | CAN FD 转 RS485/RS232 | CAN FD 转以太网/RS485/RS232 |
| CAN FD | 支持 | ||
| EMC 防护 | 3 级 | 3 级，电源/接口/通讯全隔离 | |
| 外观结构 | 铝型材，导轨 | ||
| 转换模式 | 5 种 | ||
| 数据过滤 | 32 组 | ||
| Modbus | Modbus TCP（主 / 从） | Modbus RTU（主 / 从） | Modbus TCP（主 / 从） Modbus RTU（主 / 从） |
