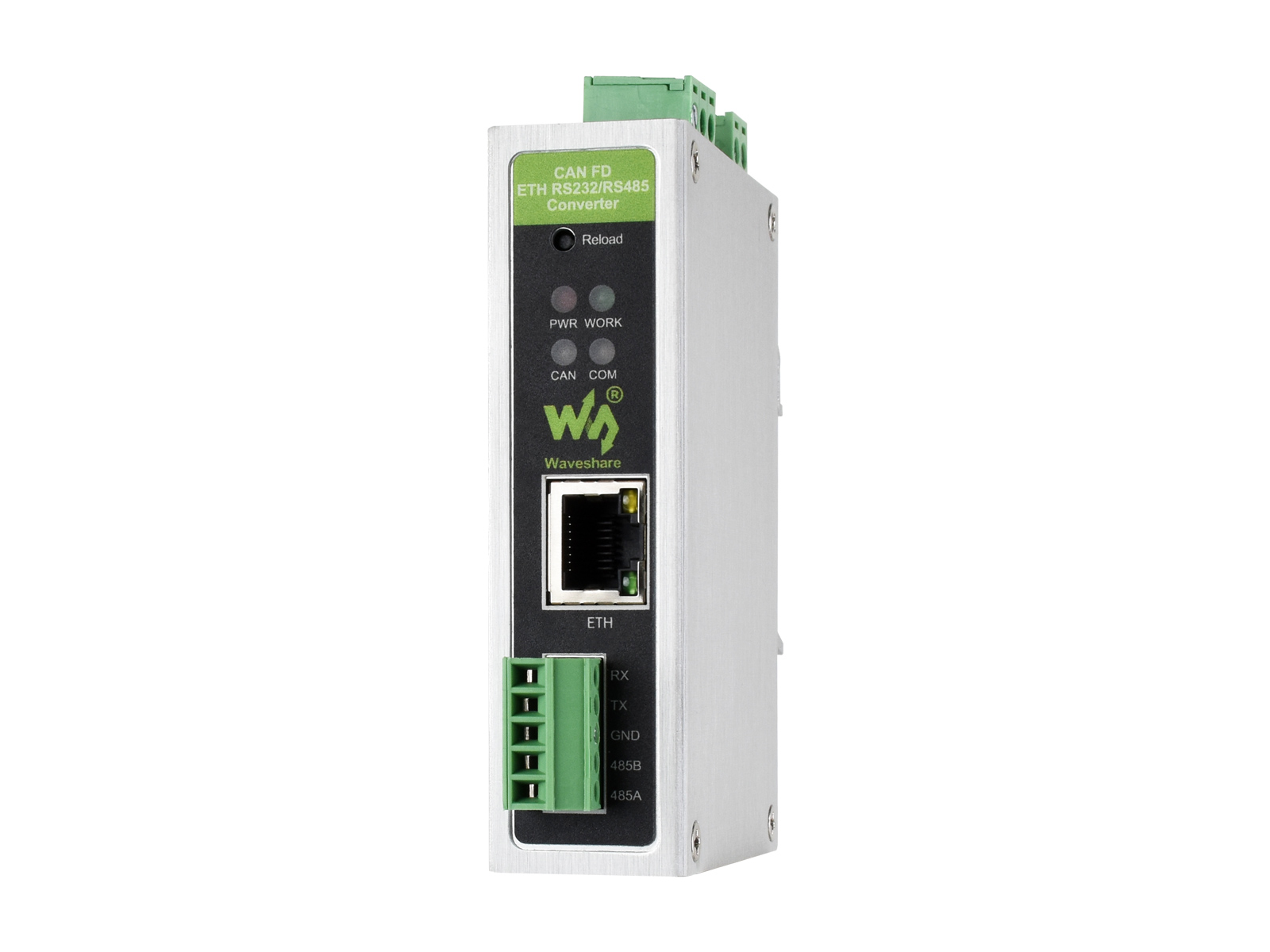

CAN FD 协议转换器 CAN FD 和 ETH/RS232/RS485 双向互转 支持 5 种转换模式 兼容 CAN 2.0A/2.0B 协议 支持心跳包和注册包功能

CAN FD 协议转换器

支持 CAN FD 协议 | 5 种转换协议 | 工业性能

产品简介

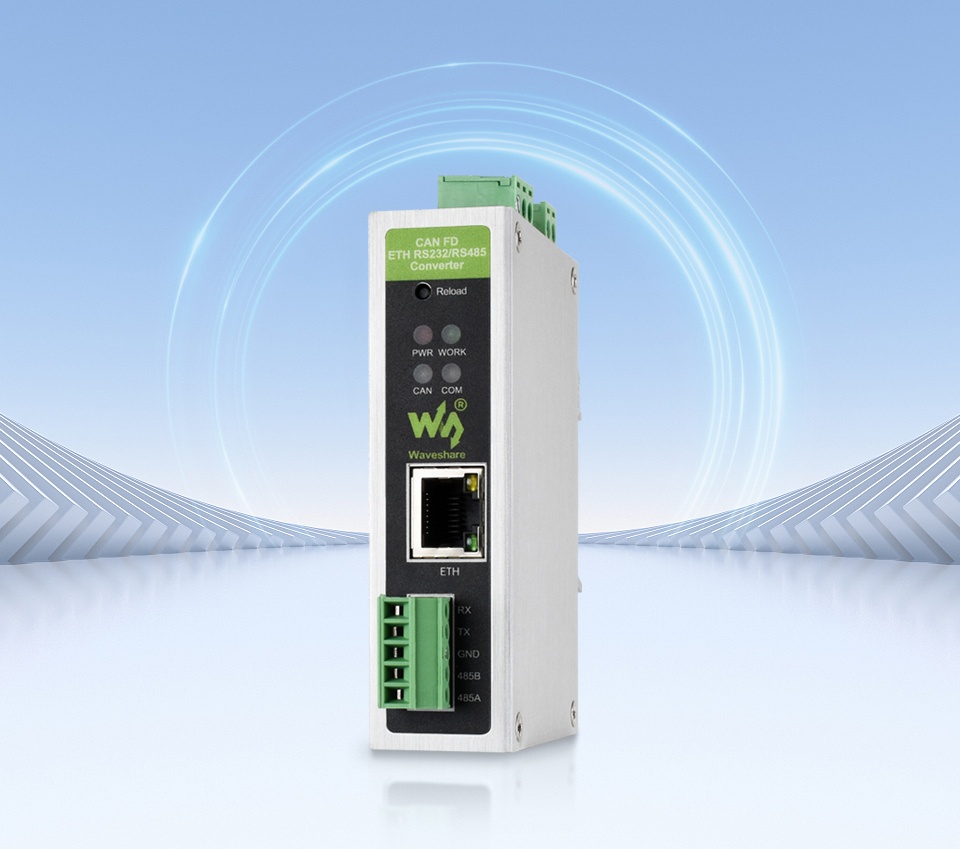

CAN FD ETH RS232/RS485 Converter 是一款导轨式 CAN FD 和以太网/RS485/RS232 的双向转换，具备高速低延迟、性能稳定、易用、高性价比等特点，支持五种数据转换模式 (透明、透明带 ID、标准协议、Modbus、自定义帧头帧尾)，可实现 CAN 与网口/串口设备互联，兼容 CAN FD 及 CAN 2.0A/2.0B 协议。

产品采用工业级设计，-40°C ~ 85°C 稳定运行，支持 9V ～ 36V 宽电压供电，仲裁域波特率 5Kbps ~ 1Mbps、数据域 100Kbps ~ 5Mbps。

设备支持上位机软件配置，自带 120Ω 总线电阻 (拨码快速接入) 和支持导轨安装，配置安装便捷高效。

产品参数

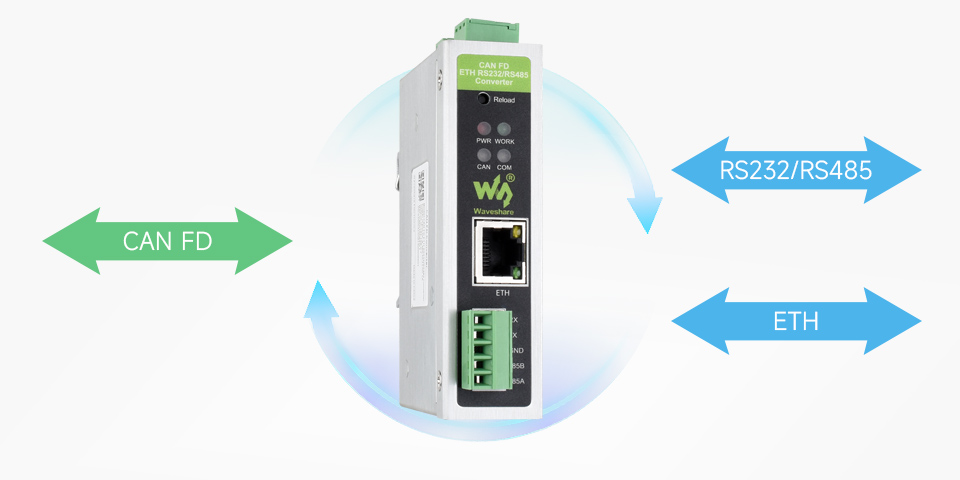

基本功能

支持 CAN FD 转 ETH/RS232/RS485，ETH/RS232/RS485 转 CAN FD

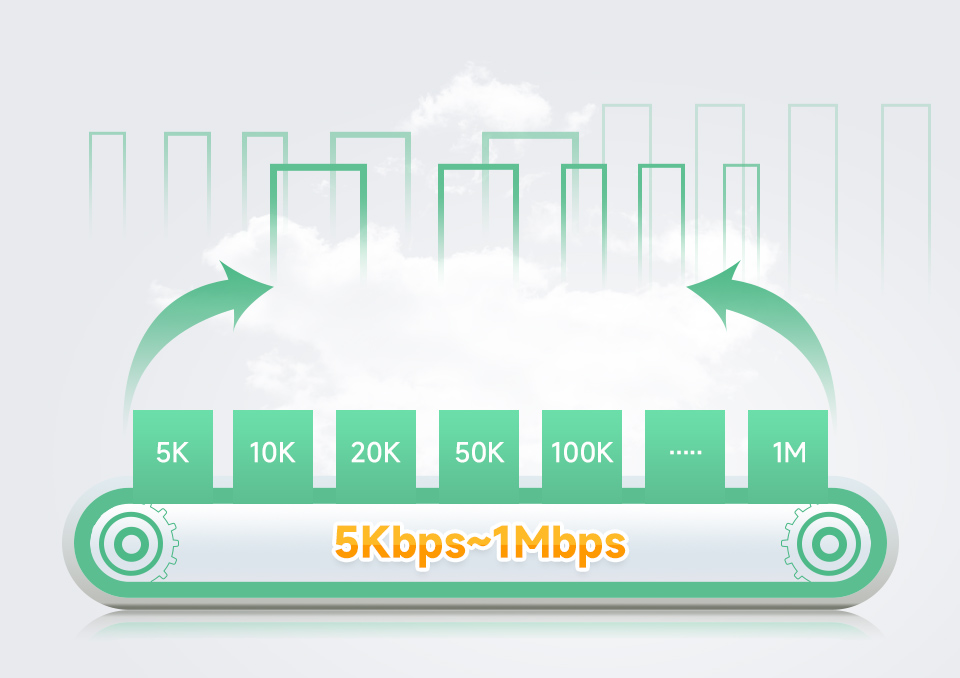

仲裁域波特率

CAN FD 仲裁域波特率：5Kbps ~ 1Mbps

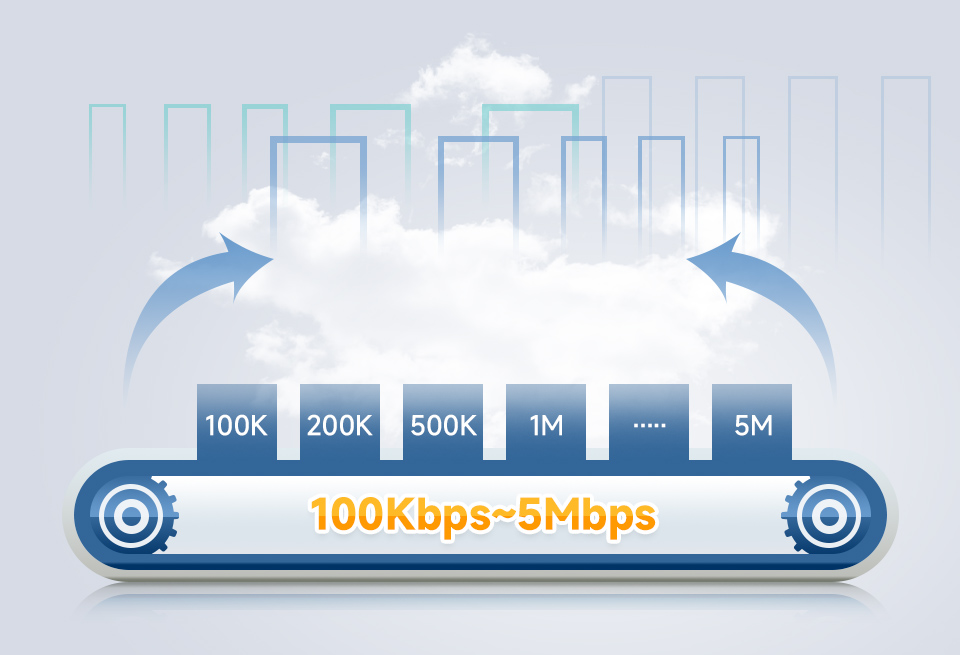

数据域波特率

CAN FD 数据域波特率：100Kbps ~ 5Mbps

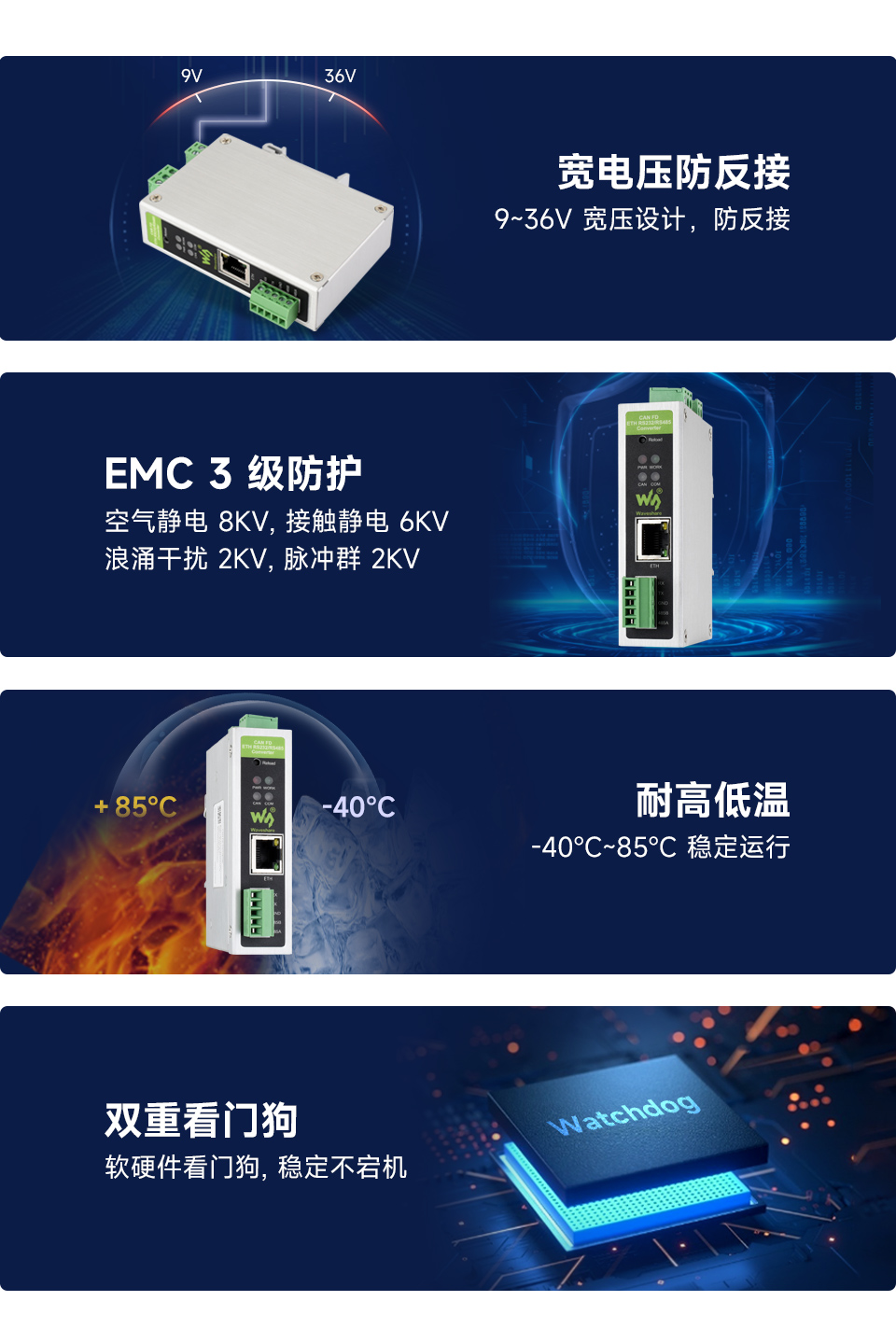

工业级设计标准

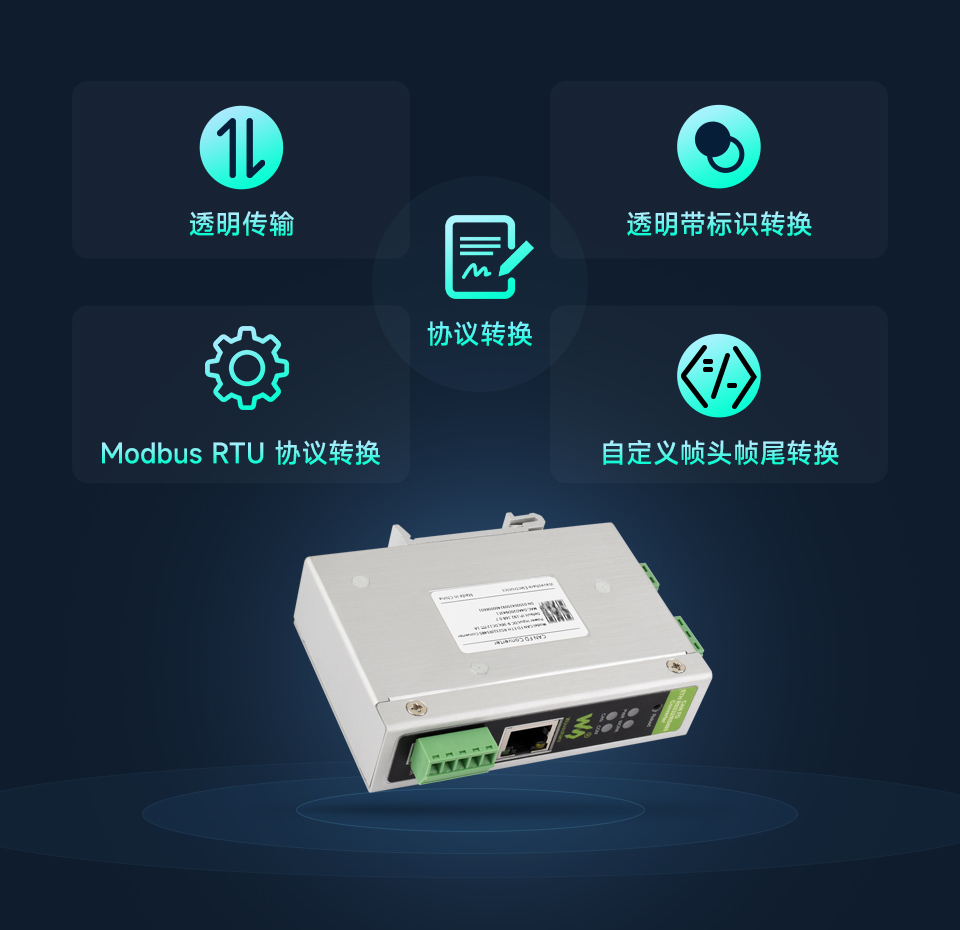

支持多种转换模式

支持透明转换、透明带 ID 转换、标准转换、
Modbus 转换及自定义帧头帧尾转换模式

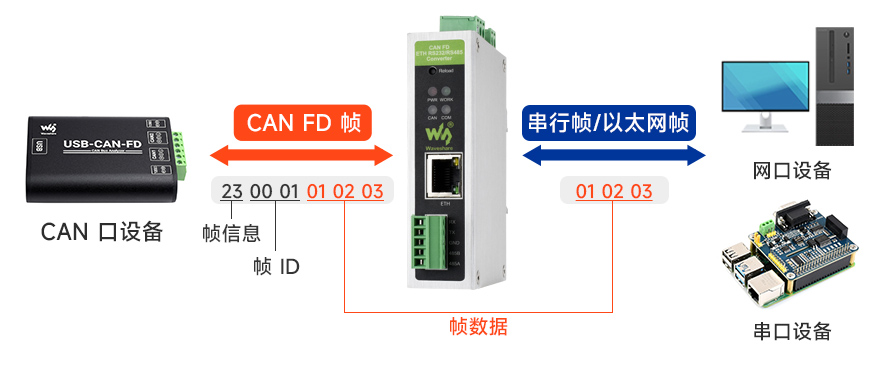

透明转换

实现 CAN FD 帧与串行帧/以太网帧之间的原样转换

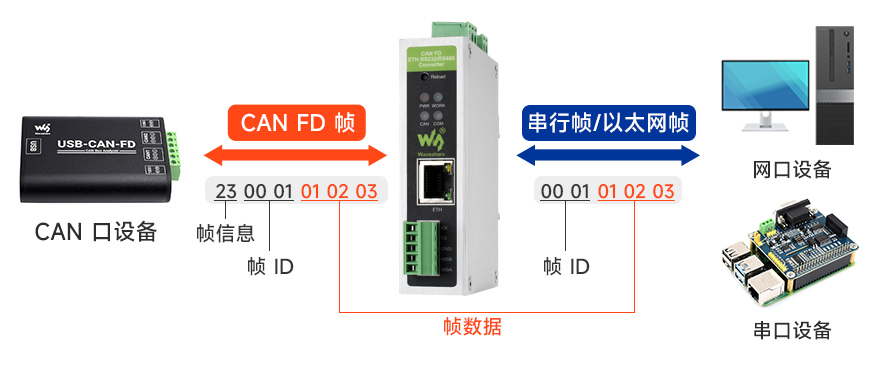

透明带 ID 转换

将串行帧/以太网帧中的 ID 信息转换到 CAN FD 帧中

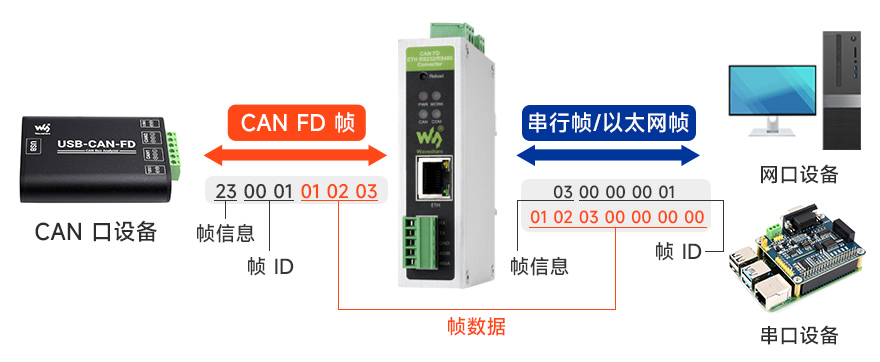

标准转换

实现 13 字节标准 CAN 帧格式或 69 字节标准 CAN FD 帧格式转换

Modbus 协议转换

通过分包重组，实现 Modbus 数据在 CAN 总线上传输

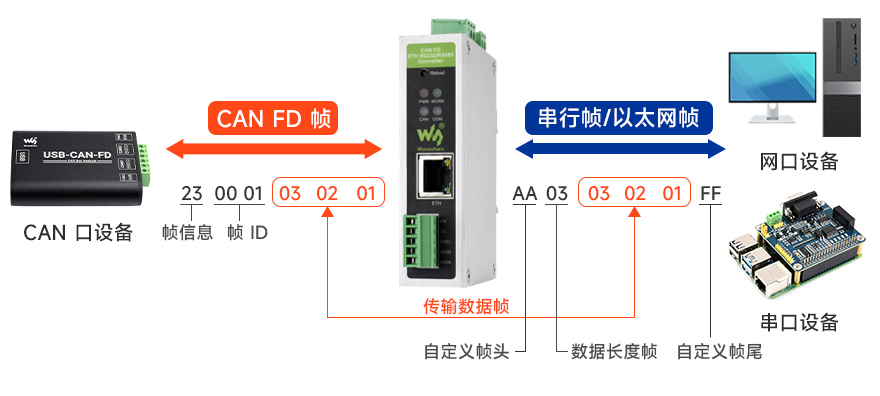

自定义帧头帧尾转换

用户可自定义帧头帧尾，实现数据双向转换

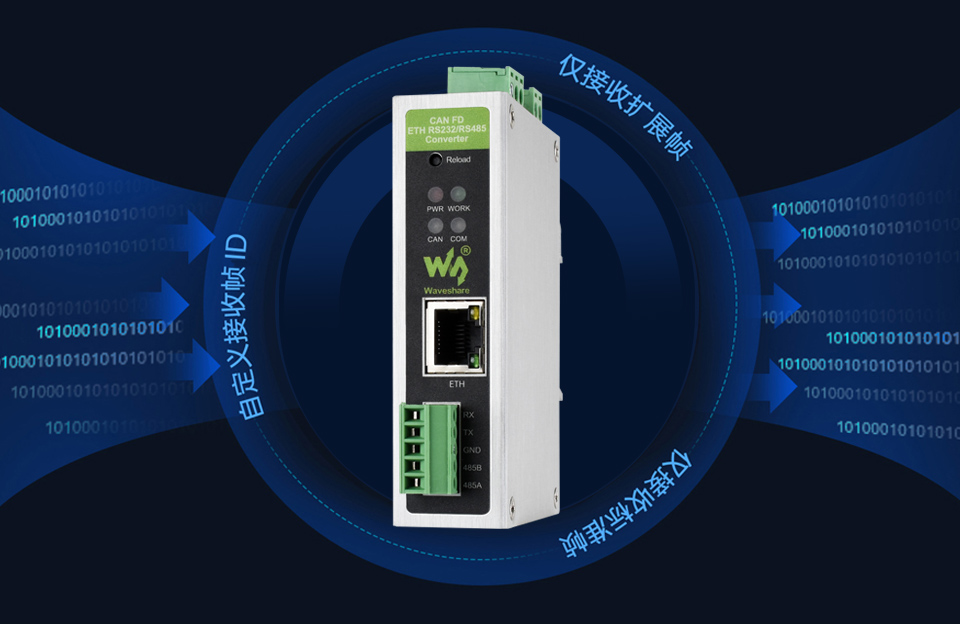

3 种过滤方式，32 组硬件滤波

可设置仅接收扩展帧、仅接收标准帧、自定义接收帧 ID，
自定义可设置接受最多 32 组 CAN ID，避免大量数据干扰

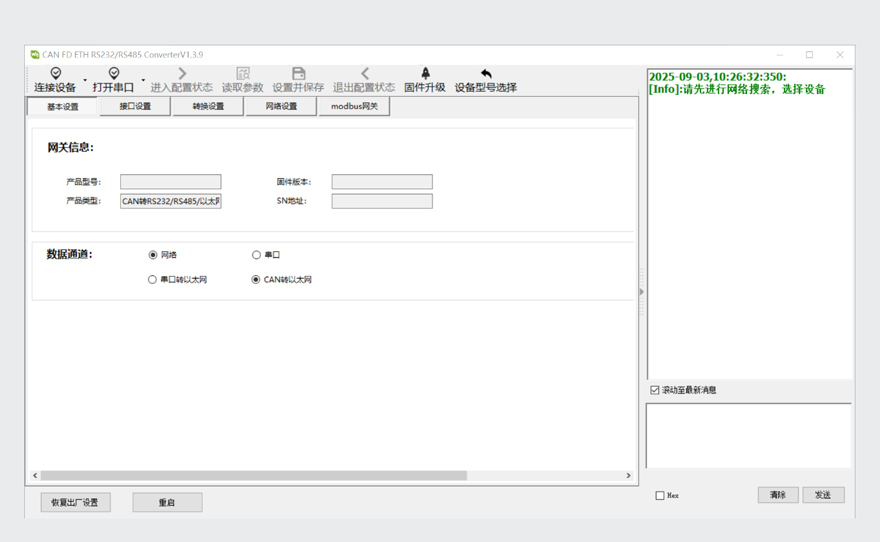

支持上位机配置参数

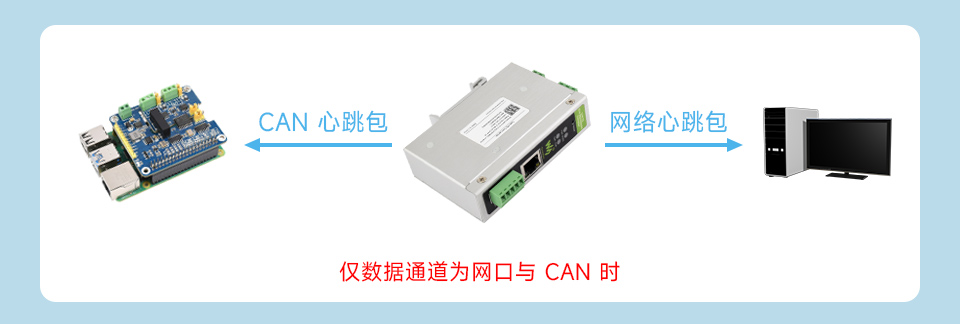

支持心跳包功能

CAN 心跳包：作为固定的查询指令，通过心跳包的方式发送到 CAN 网络
网络心跳包：通知服务器处于活跃状态，并保持与服务器的正常网络连接

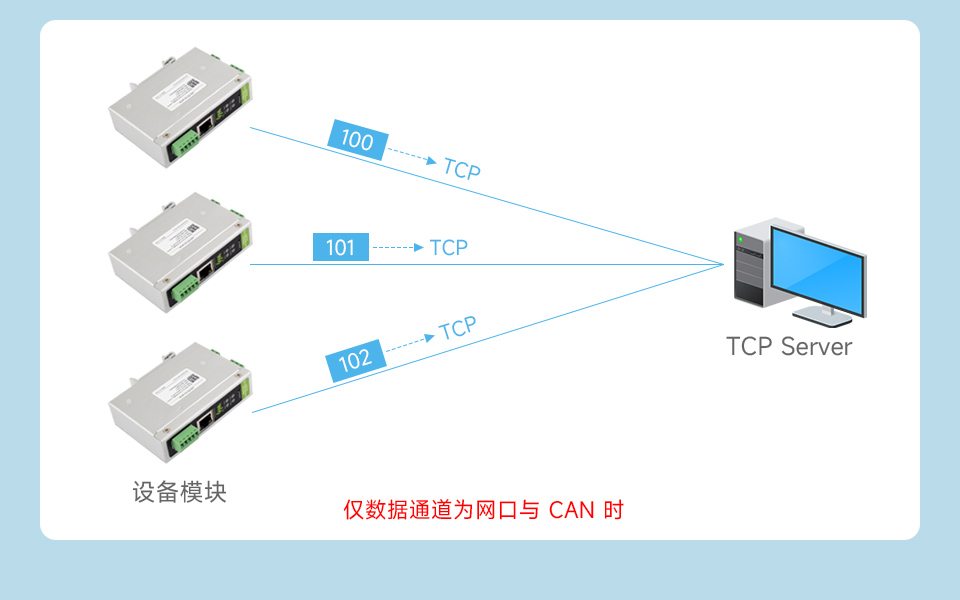

支持注册包功能

让服务器能够识别数据来源设备，或作为获取服务器功能授权的密码

应用场景

BMS 电池监测

工业自动化控制

新能源充电桩

车辆监控系统

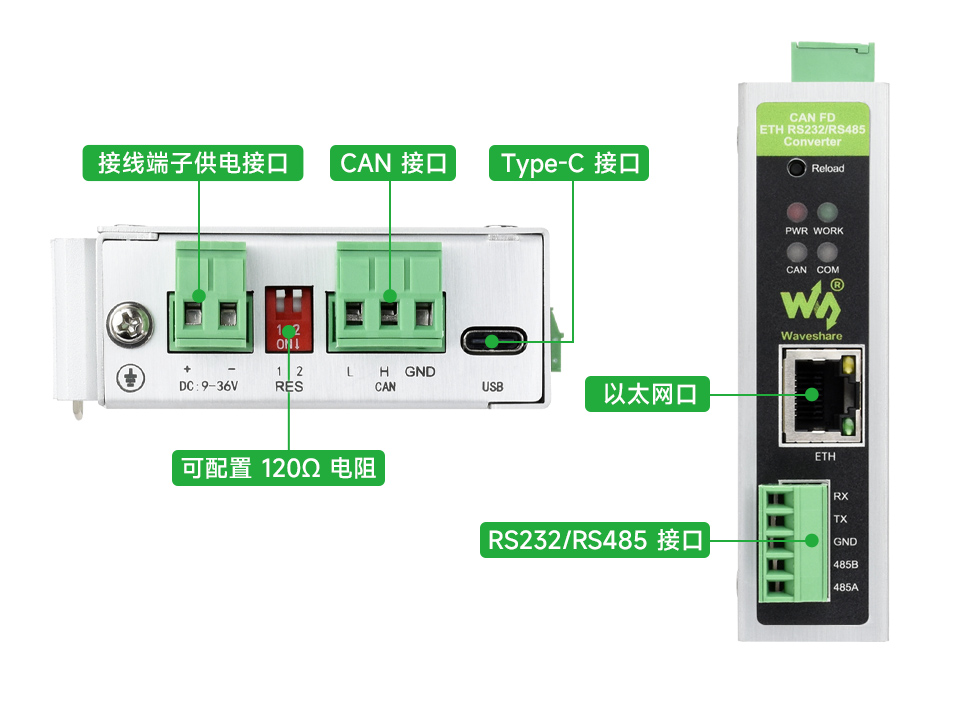

接口简介

产品尺寸

产品选型表
