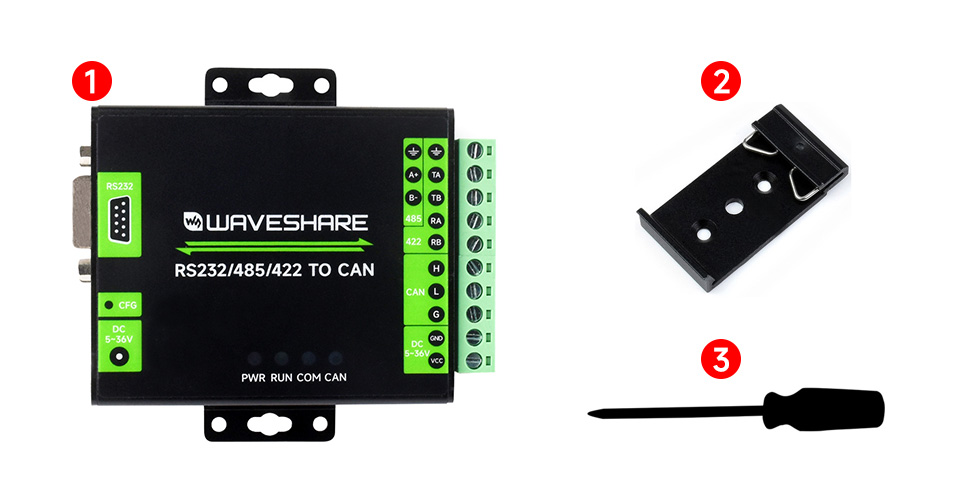

- 配置清单
RS232/485/422 转 CAN
工业级隔离型转换器
RS232/485/422 与 CAN 数据转换通信，支持 Modbus RTU 转换
带电气隔离、防雷防静电等多种工业防护
适用于各种通信要求高的工控设备或应用
产品特性
- 可实现 RS232/485/422 与 CAN 接口的数据转换通信
- 符合 CAN 2.0B (扩展帧) 规范，兼容 CAN 2.0A (标准帧)；符合 ISO 11898-1/2/3
- 支持 CAN 通讯波特率范围：10kbps~1000kbps，可选 CAN 波特率
- 支持 14 组可设置的滤波器，可设置只接收特定范围和类型的 CAN 总线数据
- 4 种 CAN 工作模式：透明转换、透明带标识转换、格式转换和 Modbus RTU 协议转换
- CAN 缓冲器多达 1000 帧，可缓冲收发数据，以防止数据丢失
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载 15KV ESD 隔离保护和 600W 雷电浪涌保护
- 板载 RS485/422 接口的 120R 终端电阻，可通过跳线帽设置修改
- 可以通过 RS232/485/422 实现对设备的固件升级，方便定制固件
- 支持通过配置软件或串口指令设置工作参数，可断电保存
- 板载端子供电接口，支持 5~36V DC 宽电压范围供电
- 外置 4 个 LED 指示灯，方便查看电源和信号收发状态
- 工业级金属外壳，支持壁挂和导轨两种安装方式，坚固美观，易安装
产品参数
| 产品类型 | 有源数字隔离型 RS232/485/422 转 CAN 转换器 | |
|---|---|---|
| 供电接口 | 供电电压 | 5~36V DC |
| 接口保护 | 防反接 | |
| 可靠通信 速率 |
RS232/485/422 | 1200bps~460800bps |
| CAN | 10kbps~1000kbps | |
| 设备接口 | RS232/485/422、CAN | |
| 隔离型 CAN 接口 |
接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 匹配电阻 | 默认 120R 匹配电阻 | |
| 通信速率 | 10kbps~1000kbps | |
| 隔离型 RS232 接口 |
接口形式 | DB9 母口 |
| 传输距离 | 约 15 米 | |
| 传输模式 | 点对点 | |
| 通信速率 | 1200bps~460800bps | |
| 隔离型 RS485/ 422 接口 |
接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 TVS 管保护，浪涌和静电保护，电源和信号隔离 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 传输模式 | 点对多 (485 模式至多 32 个节点，16 个节点以上建议加中继器；422 模式至多可接 256个节点，16 个节点以上建议加中继器） | |
| 通信速率 | 1200bps~460800bps | |
| 指示灯 | PWR | 电源指示灯，接入电源，检测到电压则亮红灯 |
| RUN | 系统运行指示灯，CAN 总线异常时常灭 | |
| COM | RS232/485/422 接收指示灯，有数据从对应接口发回时亮灯 | |
| CAN | CAN 接收指示灯，有数据从对应接口发回时亮灯 | |
| 使用环境 | 温度范围 | -15~70℃ |
基本功能
可实现 RS232/RS485/RS422 与 CAN 接口间数据收发转换
支持宽波特率通信范围
支持 RS232/485/422 串口通信波特率：1200 ~ 460800bps
支持 CAN 通信波特率范围：10kbps ~ 1Mbps
支持四种工作模式
支持透明转换、透明带标识转换、格式转换和 Modbus RTU 协议转换模式
支持上位机配置参数
电气隔离型设计
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
多重保护 安全稳定
TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

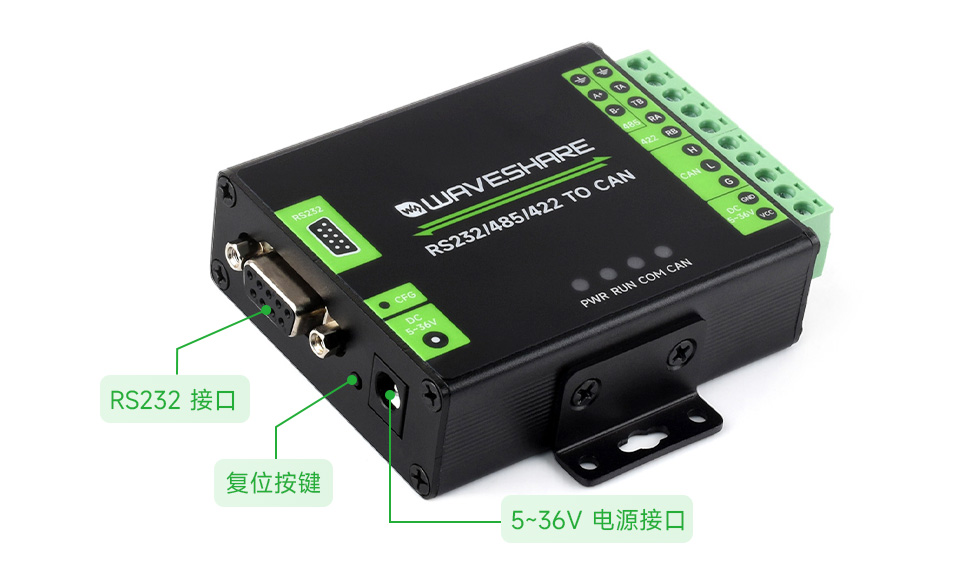

接口简介

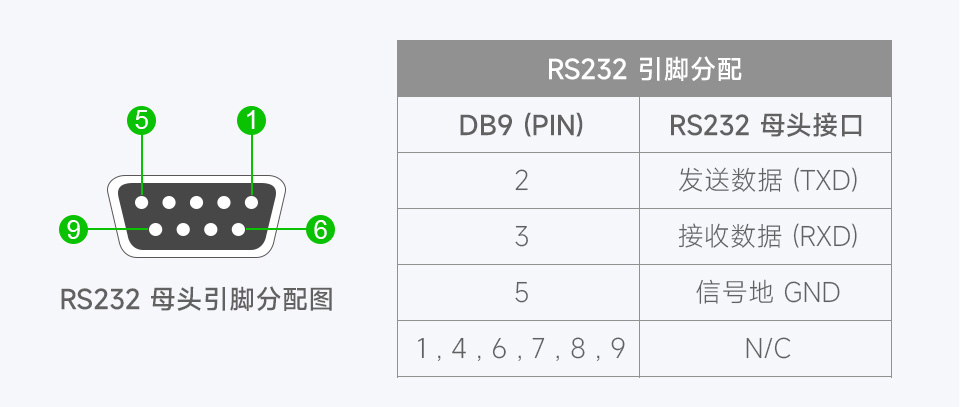

接口定义

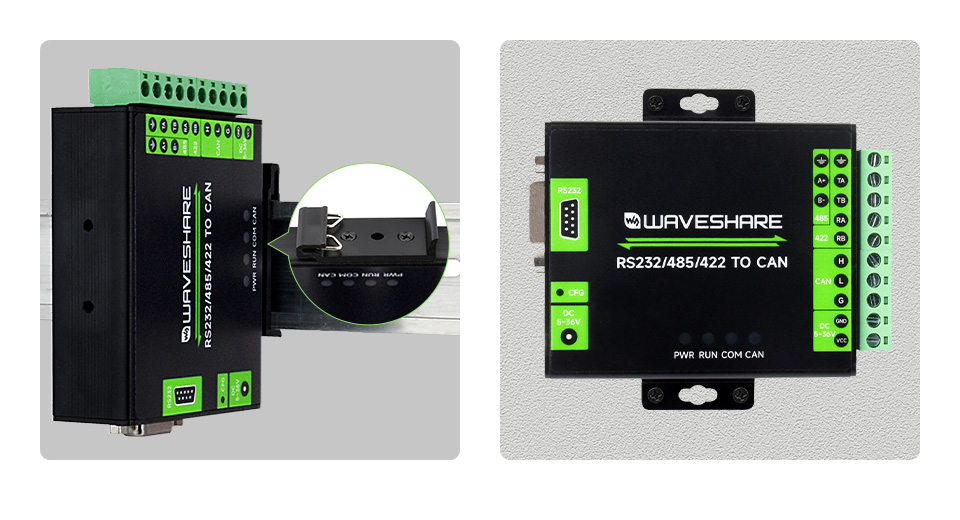

支持壁挂和导轨安装
应用场景

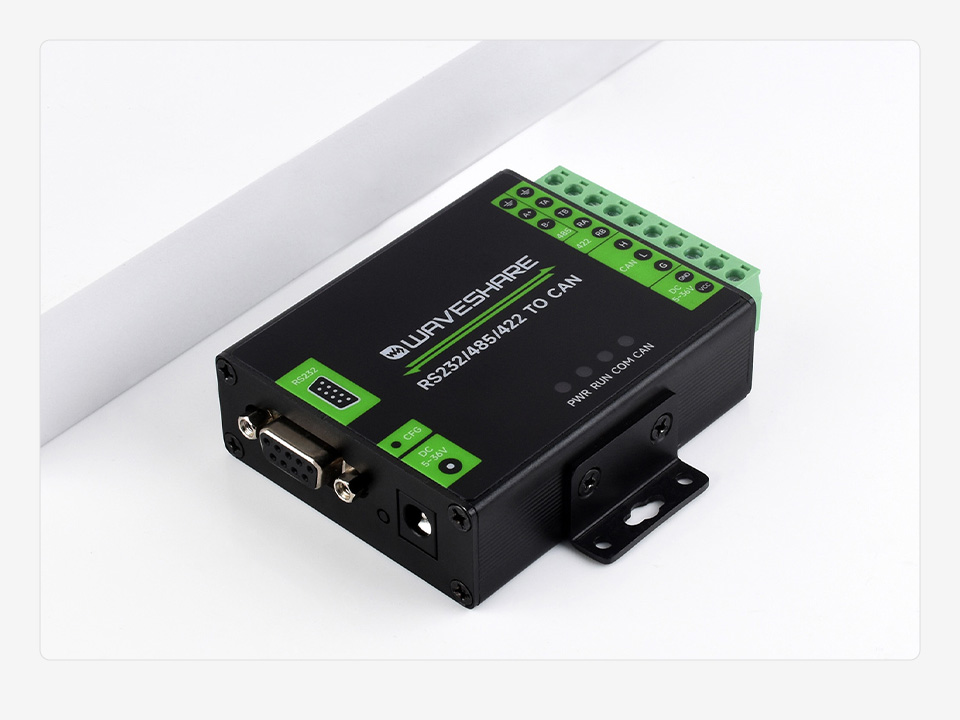

产品展示
产品尺寸
