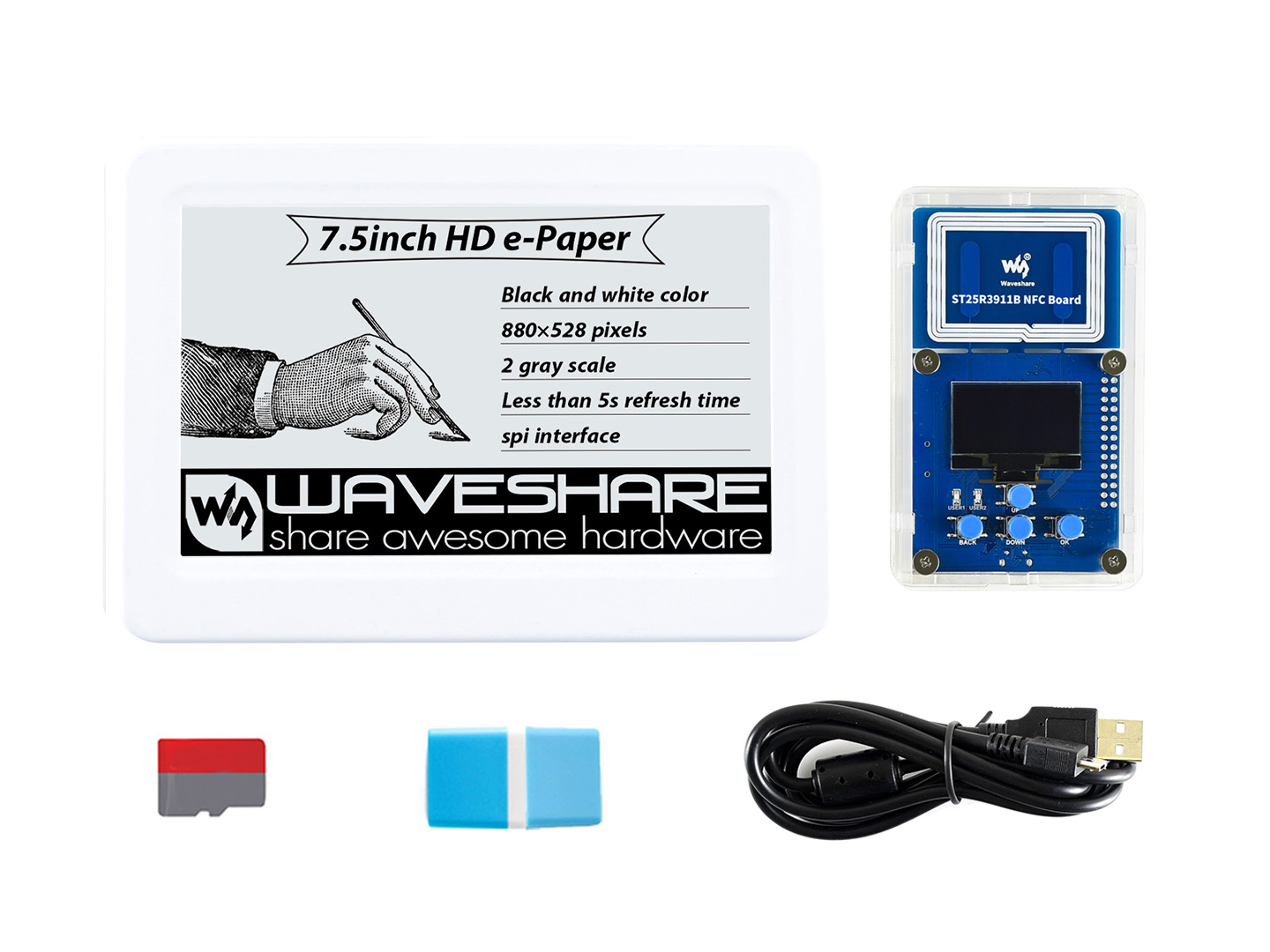

7.5寸无源NFC电子墨水屏评估套件 无须电池 无线供电&刷图

黑白双色，适用于商城物价标签，资产设备标签、 电子货架标签、会议名牌等

已停产

型号
7.5inch NFC-Powered HD e-Paper Eval Kit
SKU
18083
品牌
Waveshare
2.13寸NFC屏 2.7寸NFC屏 2.9寸NFC屏 4.2寸NFC屏 7.5寸NFC屏 NFC配件包 2.13寸套件 2.9寸套件 4.2寸套件 7.5寸套件
  • 产品详情
  • 产品资料
  • 配置清单

7.5inch NFC-Powered
HD e-Paper Eval Kit

7.5寸NFC电子墨水屏评估套件，
配套NFC墨水屏、NFC开发板、16G内存卡及其他配件，到手即可用





开发板简介

基于ST25R3911B的近场通信(NFC)开发板，带STM32F103R控制器，
板载多种外设资源和接口，是你学习和开发NFC的不错选择

ST25R3911B NFC Board Interface

    [ 芯片简介 ]

  1. STM32F103RBT6
    内　　核：ARM® 32-bit Cortex™-M3
    工作频率：72MHz
    工作电压：2.0V-3.6V
    封　　装：LQFP64
    存储资源：128kB Flash，20kB SRAM
    接口资源：2 x SPI，3 x USART，
                     2 x I2C，1 x CAN，1 x USB
    模数转换：2 x AD(12位, 16通道)
  2. ST25R3911B
    NFC芯片 ，芯片别名AS3911B
  3. 23LC1024
    SRAM芯片，1Mbit
  4. CP2102
    USB转UART芯片，方便调试
  5. SPX3819稳压芯片

    [ 其他资源接口说明 ]

  1. 1.3寸OLED显示屏
    蓝色屏，分辨率为128×64，SH1106驱动
  2. 用户按键
    四个用户按键，方便使用
  3. 用户指示灯
    两个用户指示灯
  4. MCU未占用的引脚接口
  5. USB转UART接口
  6. Micro SD卡接口
  7. SWD下载接口
  8. NFC感应线圈
  9. UART控制引脚设置焊点
    RXD：默认接RXD2，可通过0欧电阻修改成RXD1
    TXD：默认接TXD2，可通过0欧电阻修改成TXD1

使用示例

通过 ST25R3911B NFC Board 刷新画面







外形尺寸


ST25R3911B NFC Board尺寸
NFC墨水屏感应位置说明


资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径：www.waveshare.net/wiki/7.5inch_NFC-Powered_HD_e-Paper
 www.waveshare.net/wiki/ST25R3911B_NFC_Board

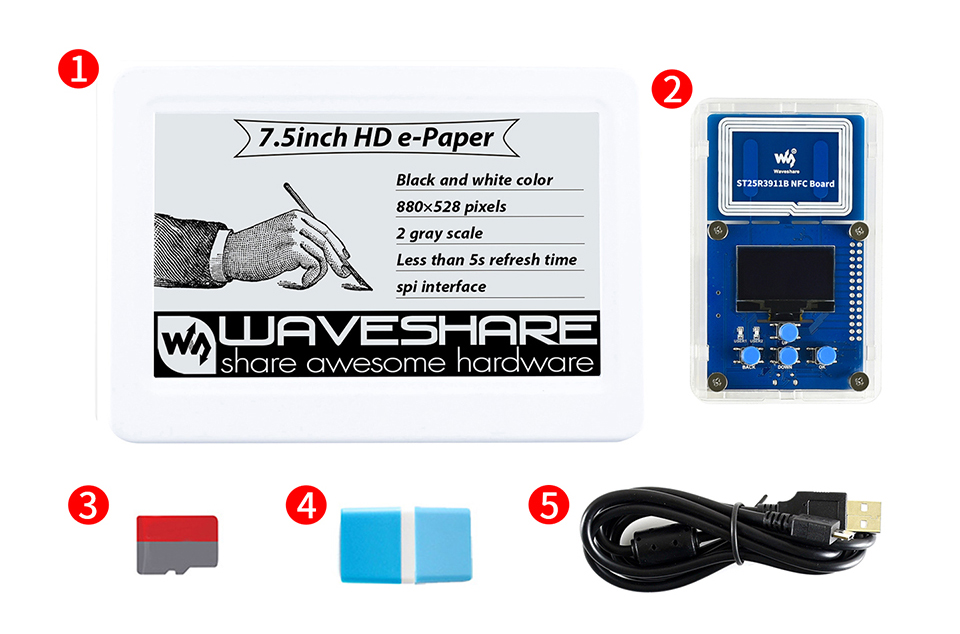

配置清单

1 7.5inch NFC-Powered HD e-Paper × 1
2 ST25R3911B NFC Board × 1
3 Micro SD Card 16GB × 1
4 读卡器 × 1
5 USB线 type A公口 转 micro-B公口 × 1
