2.7寸无源NFC电子墨水屏模块 无须内置电池 手机App操作

黑白两色,264 × 176像素,170°可视角度,适用于商城物价、资产设备、 电子货架和会议名牌等标签

型号 2.7inch NFC-Powered e-Paper Module

SKU 18136

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

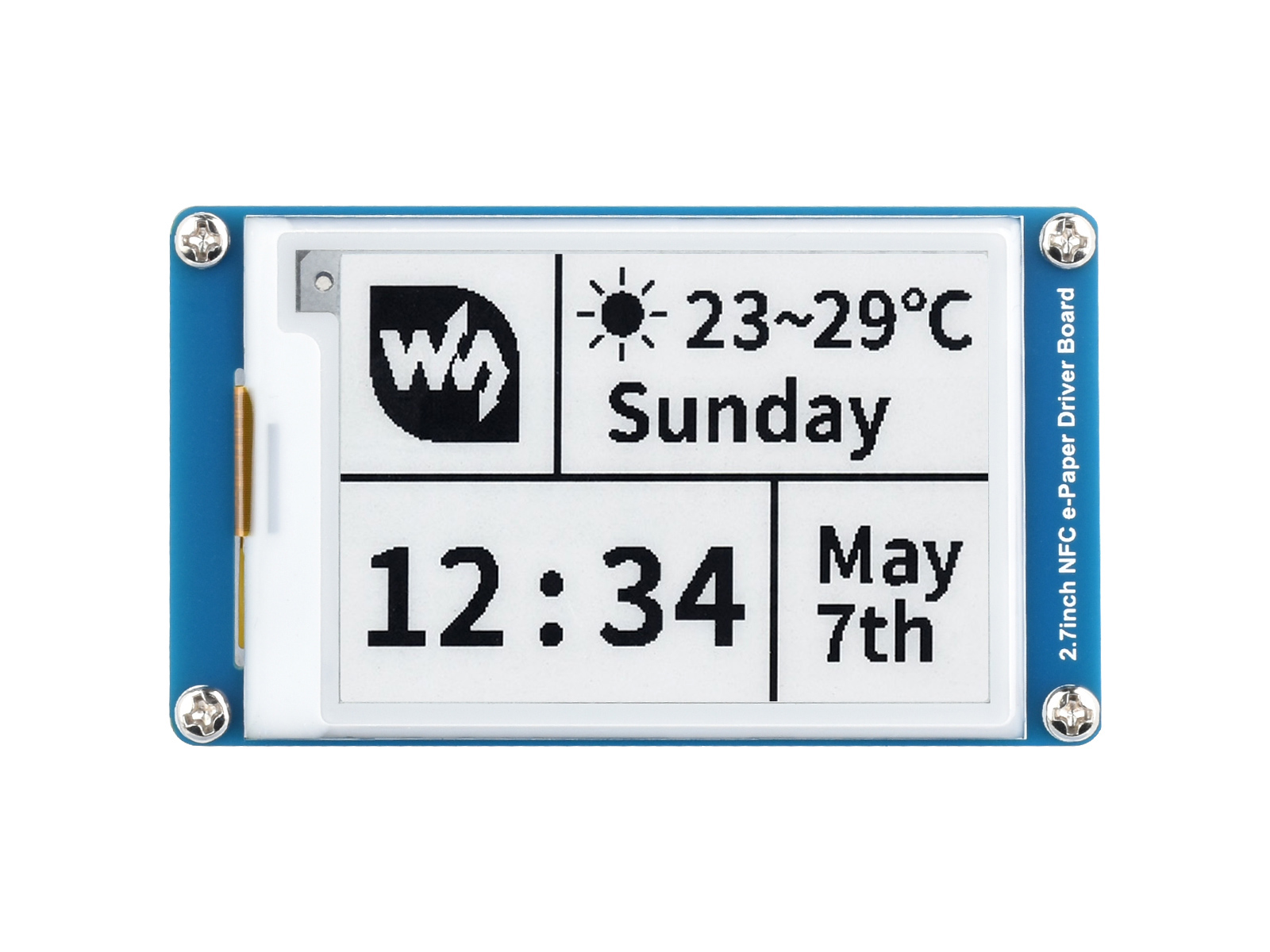

2.7英寸无源NFC电子墨水屏模块首图

2.7英寸无源NFC电子墨水屏模块

无须内置电池,没有续航烦恼

支持黑白两色
  • 尺寸 2.7英寸
  • 分辨率 264 × 176
  • 可视角度 >170°
  • 显示颜色 黑、白
  • 灰度级别 2
  • 无线通信 无源NFC
  • 显示面板 电子墨水屏
  • 显示体验 接近纸质
  • 显示环境 环境光下可见
  • 显示方式 反射式,不主动发光
  • 无需电池 环保节能
  • 手机App Android/iOS

我的参数


供电方式 无线供电 灰度等级 2
显示颜色 黑、白 刷新时间 6s(不包括数据传输时间)
点距 0.217 × 0.217mm 显示尺寸 57.29 × 38.19mm
分辨率 264 × 176pixels 外形尺寸 84.5 × 47.50mm
可视角度 >170°

新型无源NFC无线刷图技术


采用无源NFC方案,无内置电池,没有繁琐接线

2.7英寸无源NFC电子墨水屏模块新型无源NFC无线刷图技术

工作原理


当需要刷新显示时,你可通过带NFC功能的智能手机或者读卡器
靠近我进行无线供电,并刷新显示内容

2.7英寸无源NFC电子墨水屏模块工作原理

使用示例


2.7英寸无源NFC电子墨水屏模块使用示例

2.7英寸无源NFC电子墨水屏模块使用示例2

说明:本产品不包括示意图中的 NFC手机 或ST25R3911B NFC Board ,如有需要,请另行购买。

应用场景


适用于商城物价标签,资产设备标签、电子货架标签、会议名牌等


2.7英寸无源NFC电子墨水屏模块应用场景

我的尺寸


2.7英寸无源NFC电子墨水屏模块尺寸

选型表


型号 显示颜色 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新时间 手机App 外壳
1.54inch NFC-Powered e-Paper (BB) 黑、白、红 200 × 200 27.00 × 27.00 47.84 × 41.28 8s
1.54inch NFC-Powered e-Paper (BW) 黑、白、红 200 × 200 27.00 × 27.00 47.84 × 41.28 8s
2.13inch NFC-Powered e-Paper 黑、白 250 × 122 23.70 × 48.55 65.35 × 40.05 2s
2.7inch NFC-Powered e-Paper Module 黑、白 264 × 176 57.29 × 38.19 84.5 × 47.50 6s ×
2.9inch NFC-Powered e-Paper 黑、白 296 × 128 66.89 × 29.05 87.5 × 47.7 2s
4.2inch NFC-Powered e-Paper 黑、白 400 × 300 84.80 × 63.60 105.0 × 94.1 4s
7.5inch NFC-Powered HD e-Paper 黑、白 880 × 528 163.24 × 97.94 195.84 × 137.68 5s
NFC墨水屏感应位置说明

资料及服务

微雪电子资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


资料路径:www.waveshare.net/wiki/2.7inch_NFC-Powered_e-Paper_Module

配置清单


2.7inch NFC-Powered e-Paper Module × 1

2.7英寸无源NFC电子墨水屏模块配置清单
