ST25R3911B NFC开发套件 无源NFC墨水屏配件包 不含NFC墨水屏

可用于学习和开发NFC, 也可搭配微雪推出的无源NFC电子墨水屏使用

型号 ST25R3911B NFC Eval Kit

SKU 17767

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ST25R3911B NFC Eval Kit

ST25R3911B NFC评估套件,可用于学习和开发NFC,
也可搭配微雪推出的无源NFC电子墨水屏使用

资源简介

ST25R3911B NFC Board Interface

    [ 芯片简介 ]

  1. STM32F103RBT6
    内  核:ARM® 32-bit Cortex™-M3
    工作频率:72MHz
    工作电压:2.0V-3.6V
    封  装:LQFP64
    存储资源:128kB Flash,20kB SRAM
    接口资源:2 x SPI,3 x USART,
                     2 x I2C,1 x CAN,1 x USB
    模数转换:2 x AD(12位, 16通道)
  2. ST25R3911B
    NFC芯片 ,芯片别名AS3911B
  3. 23LC1024
    SRAM芯片,1Mbit
  4. CP2102
    USB转UART芯片,方便调试
  5. SPX3819稳压芯片

    [ 其他资源接口说明 ]

  1. 1.3寸OLED显示屏
    蓝色屏,分辨率为128×64,SH1106驱动
  2. 用户按键
    四个用户按键,方便使用
  3. 用户指示灯
    两个用户指示灯
  4. MCU未占用的引脚接口
  5. USB转UART接口
  6. Micro SD卡接口
  7. SWD下载接口
  8. NFC感应线圈
  9. UART控制引脚设置焊点
    RXD:默认接RXD2,可通过0欧电阻修改成RXD1
    TXD:默认接TXD2,可通过0欧电阻修改成TXD1

使用示例

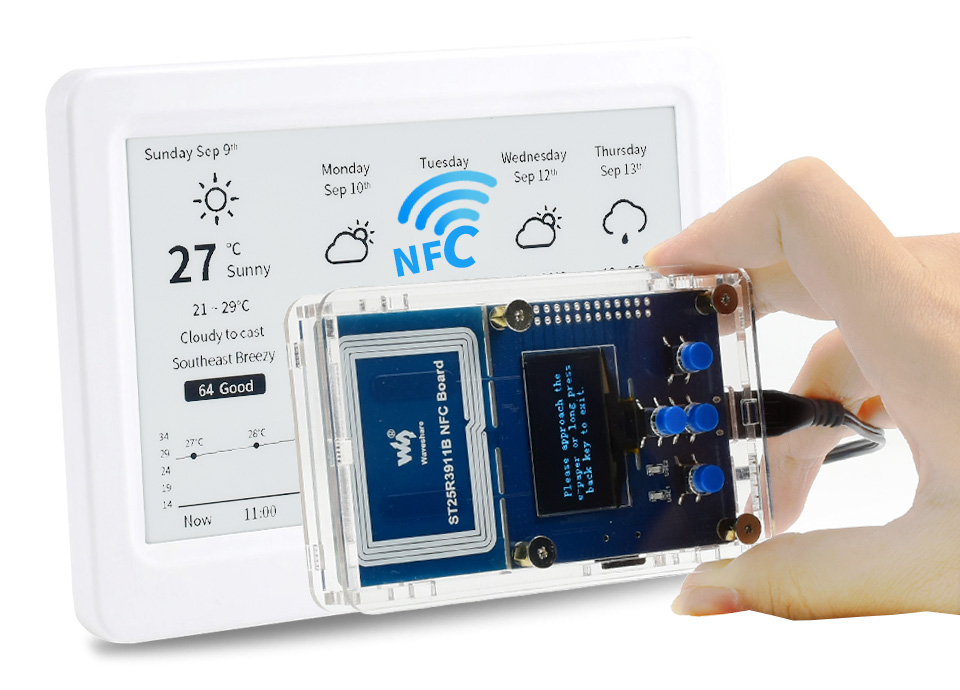

通过 ST25R3911B NFC Board 刷新画面


产品参数

NFC芯片 ST25R3911B
工作频段 13.56MHz
输出功率 1.4W (max)
通信接口 SPI
供电电压 5V
工作电压 3.3V
支持协议 ISO18092 (NFCIP-1) 主动P2P
ISO14443A、ISO14443B和FeliCa™
ISO15693
其他标准和自定义协议 (如MIFARE™ Classic)
适用的NFC墨水屏 7.5inch NFC-Powered e-Paper
4.2inch NFC-Powered e-Paper
2.9inch NFC-Powered e-Paper
2.13inch NFC-Powered e-Paper

外形尺寸

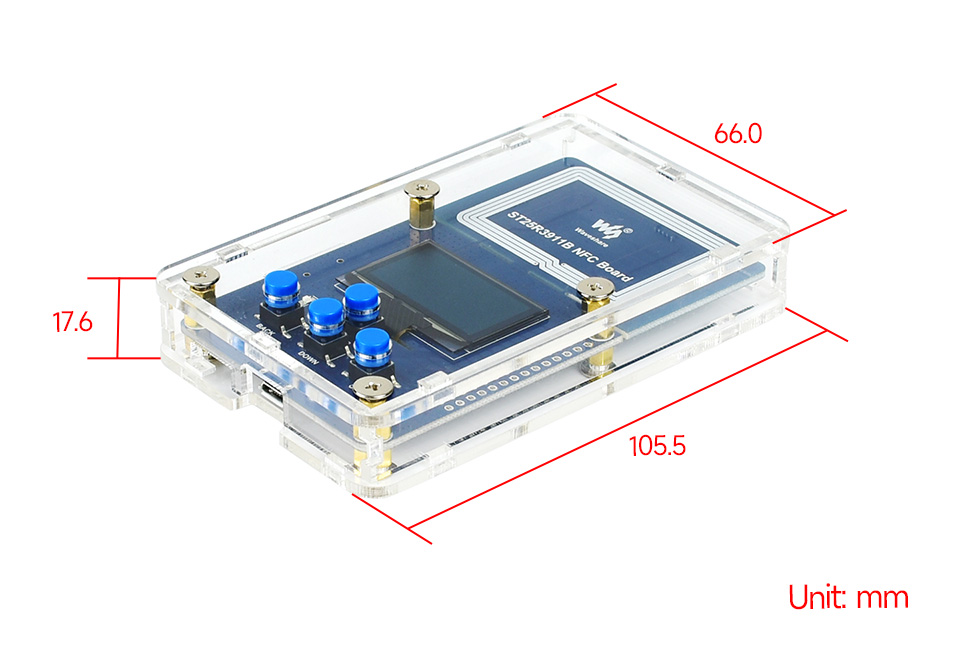

ST25R3911B NFC Board尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径:www.waveshare.net/wiki/ST25R3911B_NFC_Board

配置清单

1 ST25R3911B NFC Board × 1
2 Micro SD Card 16GB × 1
3 读卡器 × 1
4 USB线 type A公口 转 micro-B公口 × 1
