2.13inch NFC e-Paper Eval Kit
2.13 英寸 NFC 电子墨水屏评估套件

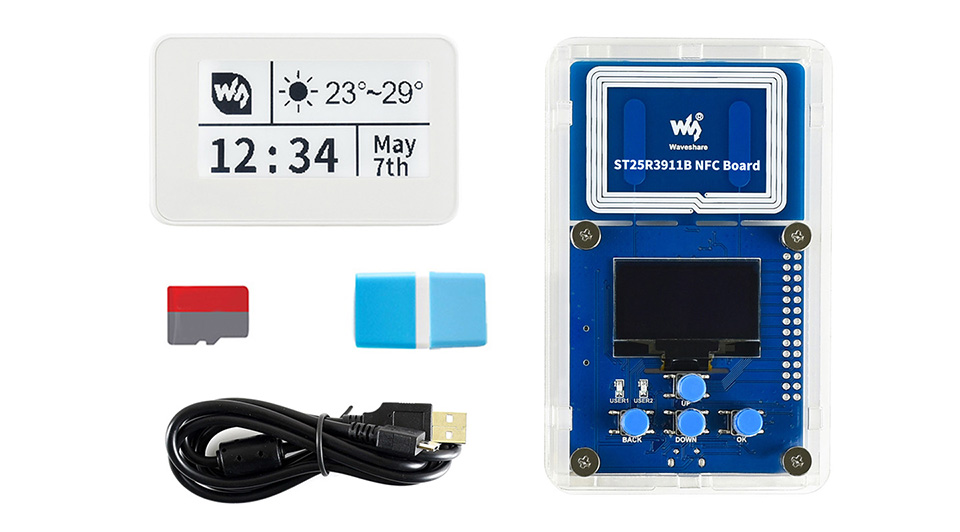

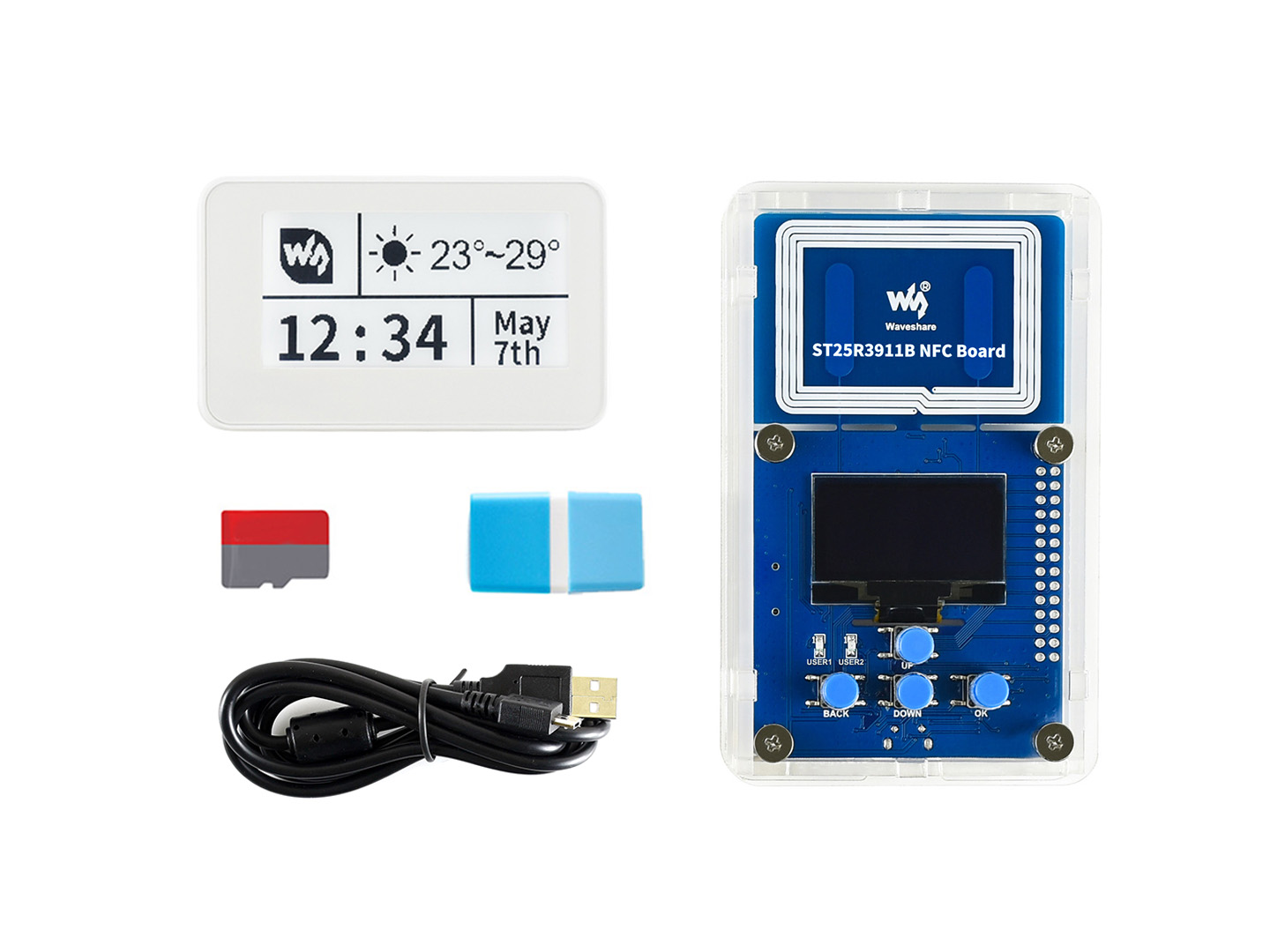

配套 NFC 墨水屏、NFC 开发板、16GB 内存卡及其他配件，到手即可用
本产品不兼容三星手机
开发板简介
基于 ST25R3911B 的近场通信 (NFC) 开发板，带 AT32F413RBT7 控制器，板载多种外设资源和接口，是你学习和开发 NFC 的不错选择
芯片简介
- AT32F413RCT7
内 核：ARM® 32-bit Cortex™-M4F
工作频率：200MHz
工作电压：2.0V~3.6V
封 装：LQFP64
存储资源：256KB Flash，160KB SRAM
接口资源：2 × SPI，5 × UART，
2 × I2C，2 × CAN，
1 × USB，1 × SDIO
模数转换：2 × AD (12 位，16 通道) - ST25R3911B
NFC 芯片
- 23LC1024
SRAM 芯片，1MB
- CP2102
USB 转 UART 芯片，方便调试
- SPX3819
3.3V 电源稳压芯片
其他资源接口说明
- 1.3 英寸 OLED 显示屏
蓝色屏，分辨率为 128×64，SH1106 驱动
- 用户按键
四个用户按键，方便使用
- 用户指示灯
两个用户指示灯
- MCU 未占用的引脚接口
- USB 转 UART 接口
- Micro SD 卡卡槽
- SWD 下载接口
- NFC 感应线圈
- UART 控制引脚设置焊点
RXD：默认接 RXD2，可通过 0Ω 电阻修改成 RXD1
TXD：默认接 TXD2，可通过 0Ω 电阻修改成 TXD1
使用示例
通过 NFC 手机刷新画面
通过 ST25R3911B NFC Board 刷新画面
产品尺寸
选型表
| 型号 | 显示颜色 | 分辨率 | 显示尺寸(mm) | 外形尺寸(mm) | 刷新时间 | 手机App | 外壳 |
|---|---|---|---|---|---|---|---|
| 1.54inch NFC-Powered e-Paper (BW) | 黑、白、红 | 200 × 200 | 27.00 × 27.00 | 47.84 × 41.28 | 8s | √ | √ |
| 2.13inch NFC-Powered e-Paper | 黑、白 | 250 × 122 | 23.70 × 48.55 | 65.35 × 40.05 | 2s | √ | √ |
| 2.7inch NFC-Powered e-Paper Module | 黑、白 | 264 × 176 | 57.29 × 38.19 | 84.50 × 47.50 | 6s | √ | × |
| 2.9inch NFC-Powered e-Paper | 黑、白 | 296 × 128 | 66.89 × 29.05 | 87.50 × 47.70 | 2s | √ | √ |
| 4.2inch NFC-Powered e-Paper | 黑、白 | 400 × 300 | 84.80 × 63.60 | 105.00 × 94.10 | 4s | √ | √ |
