2.9寸无源NFC电子墨水屏评估套件 无须电池 无线供电&刷图

适用于商城物价标签,资产设备标签、 电子货架标签、会议名牌等

型号 2.9inch NFC e-Paper Eval Kit

SKU 17764

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

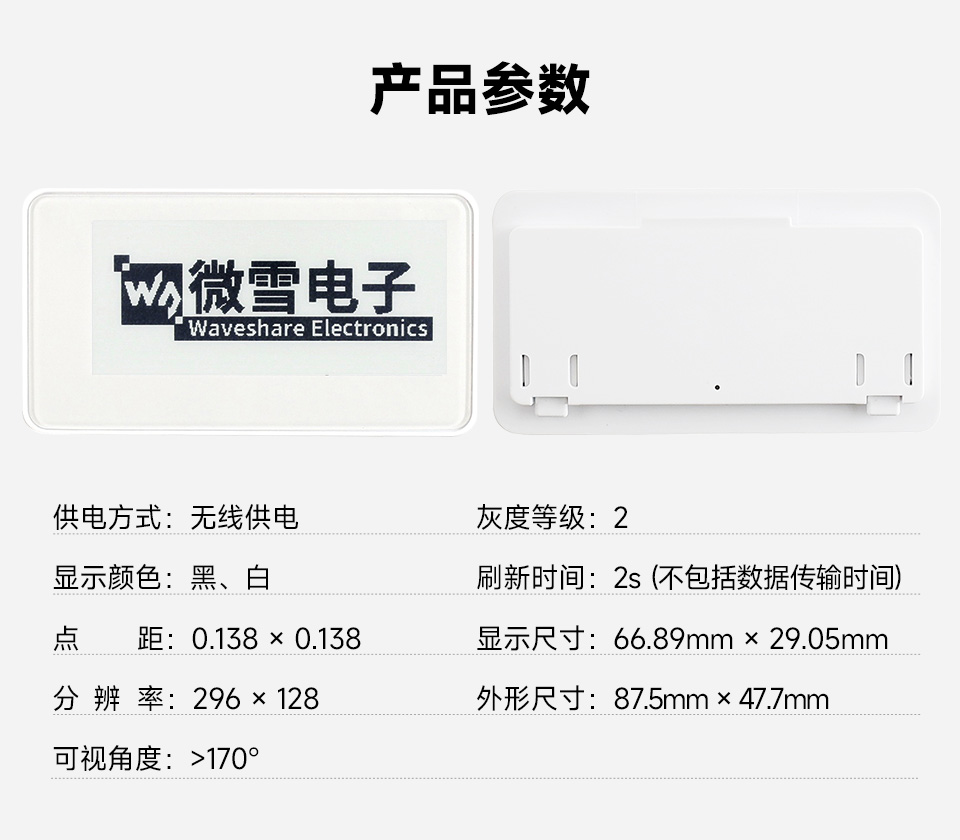

2.9inch NFC e-Paper Eval Kit

2.9寸NFC电子墨水屏评估套件,
配套NFC墨水屏、NFC开发板、16G内存卡及其他配件,到手即可用






开发板简介

基于ST25R3911B的近场通信(NFC)开发板,带STM32F103R控制器,
板载多种外设资源和接口,是你学习和开发NFC的不错选择

ST25R3911B NFC Board Interface

    [ 芯片简介 ]

  1. STM32F103RBT6
    内  核:ARM® 32-bit Cortex™-M3
    工作频率:72MHz
    工作电压:2.0V-3.6V
    封  装:LQFP64
    存储资源:128kB Flash,20kB SRAM
    接口资源:2 x SPI,3 x USART,
                     2 x I2C,1 x CAN,1 x USB
    模数转换:2 x AD(12位, 16通道)
  2. ST25R3911B
    NFC芯片 ,芯片别名AS3911B
  3. 23LC1024
    SRAM芯片,1Mbit
  4. CP2102
    USB转UART芯片,方便调试
  5. SPX3819稳压芯片

    [ 其他资源接口说明 ]

  1. 1.3寸OLED显示屏
    蓝色屏,分辨率为128×64,SH1106驱动
  2. 用户按键
    四个用户按键,方便使用
  3. 用户指示灯
    两个用户指示灯
  4. MCU未占用的引脚接口
  5. USB转UART接口
  6. Micro SD卡接口
  7. SWD下载接口
  8. NFC感应线圈
  9. UART控制引脚设置焊点
    RXD:默认接RXD2,可通过0欧电阻修改成RXD1
    TXD:默认接TXD2,可通过0欧电阻修改成TXD1

使用示例

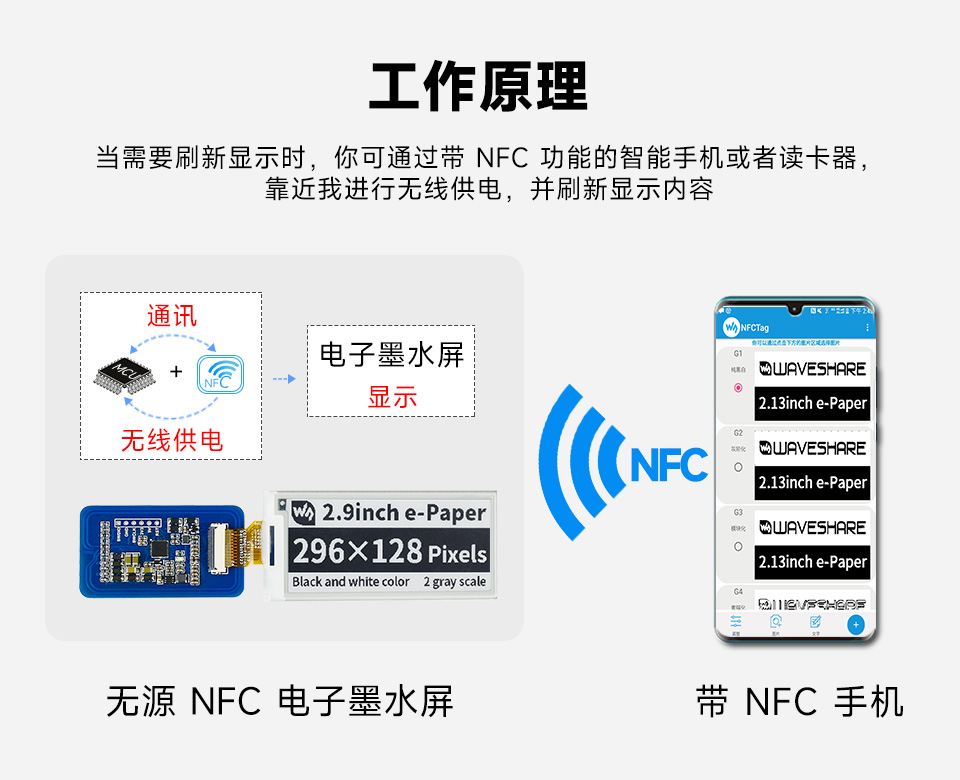

通过NFC手机刷新画面

通过 ST25R3911B NFC Board 刷新画面

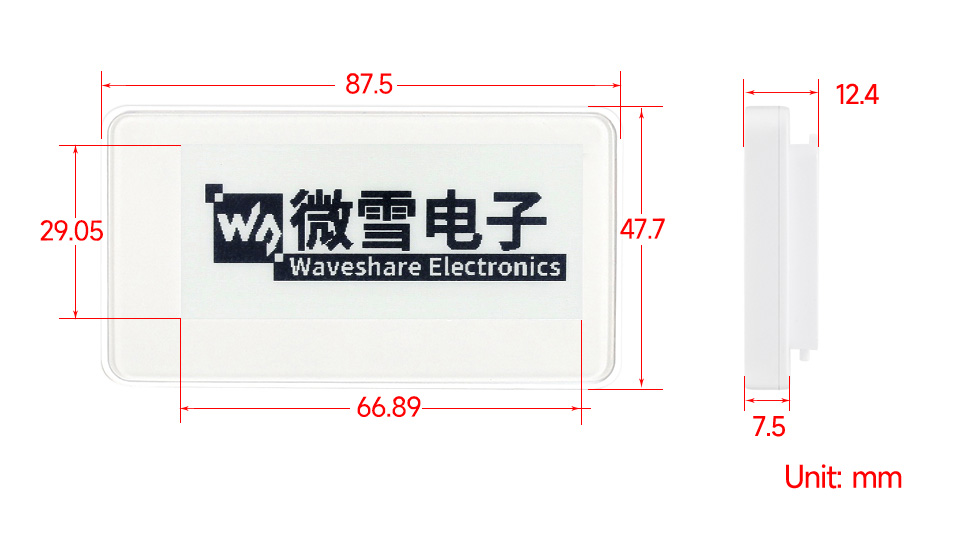

外形尺寸


ST25R3911B NFC Board尺寸
NFC墨水屏感应位置说明


资料及服务

认准微雪正品
专业技术支持
丰富的资料教程
资料路径:www.waveshare.net/wiki/2.9inch_NFC-Powered_e-Paper
          www.waveshare.net/wiki/ST25R3911B_NFC_Board

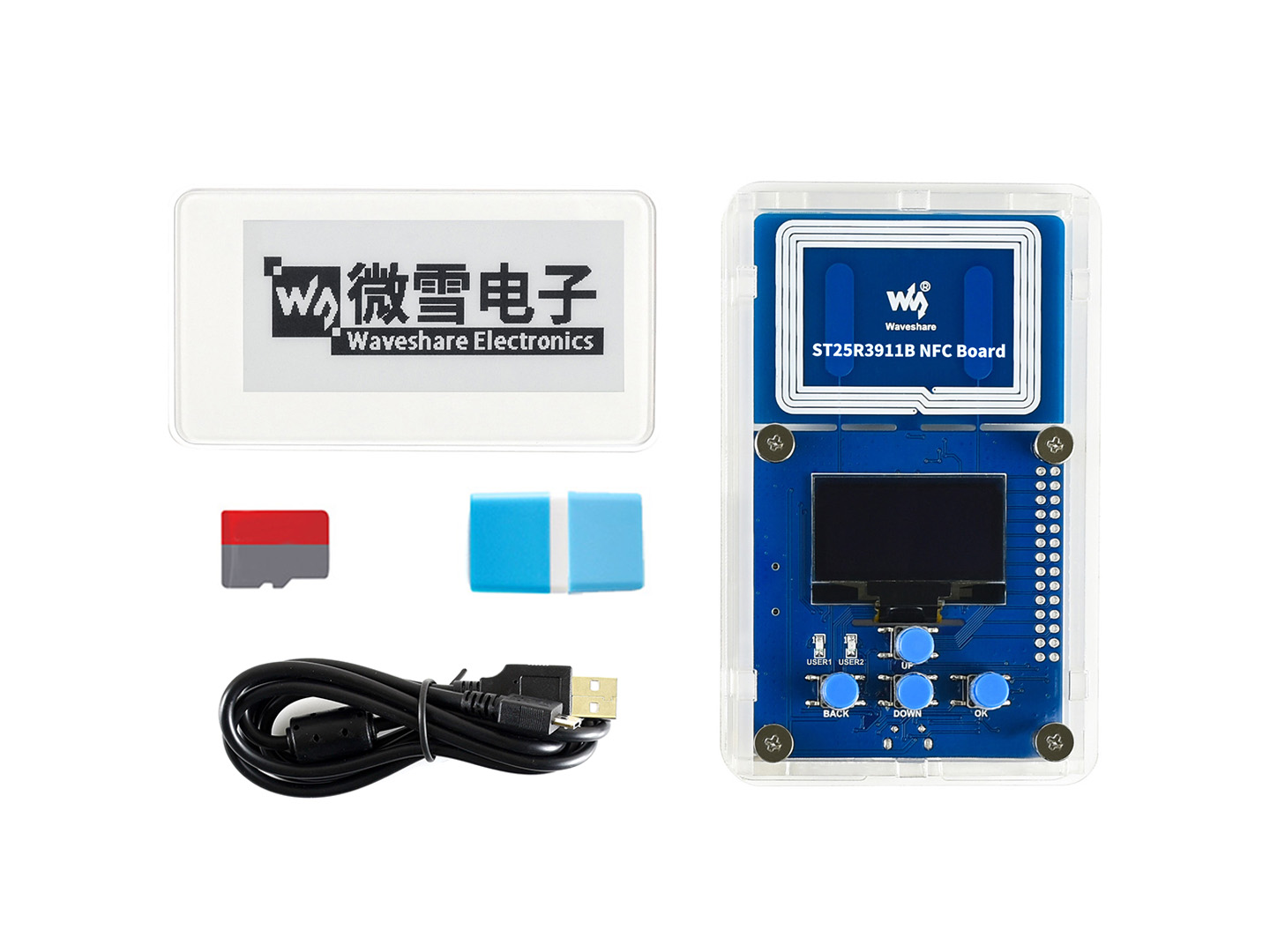

配置清单

1 2.9inch NFC-Powered e-Paper × 1
2 ST25R3911B NFC Board × 1
3 Micro SD Card 16GB × 1
4 读卡器 × 1
5 USB线 type A公口 转 micro-B公口 × 1
