RPi配件包B

主要参数
型号 RPi配件包B
规格
品牌 Waveshare
备注 配件包 - Pioneer600套件...
价格表
对应数量 @1set @2set @3set @4set
不含税 198 193 190 189
含5%普税 207.9 202.65 199.5 198.45
含17%增税 231.66 225.81 222.3 221.13
版权所有,侵权必究。未经许可,不得用于商业用途。
注意:本产品不含Raspberry Pi

产品简介

【一分钟自我介绍】
我是一套基于Raspberry Pi A+/B+/2代B/3代B的配件包。
我们这个小团伙,核心是树莓派扩展板Pioneer600。
如果你是Raspberry Pi新手,想快速掌握Pi的各种功能接口、C或python编程等等,却又苦于没有合适外设板和配套资料教程,那找我就对了。

【Pioneer600】
  • 【简易I/O设备】双LED、五向摇杆、蜂鸣器,操作Raspberry Pi入门必备(标准姿势)
  • 【USB TO UART】CP2102,支持串口终端控制Raspberry Pi(实用主义)
  • 【显示设备】0.96寸OLED,小屏亦显大精彩(开始玩花的)
  • 【RTC】DS3231,高精度,并带备用电池座(贴心)
  • 【AD/DA】PCF8591,8位精度,并带接线端子输入输出接口(友尽)
  • 【GPIO扩展】PCF8574,确保GPIO够用(妈妈不再担心)
  • 【红外接收】LFN0038K,支持遥控Raspberry Pi(单手控制)
  • 【压力传感器】BMP180,可检测气压与温度(压力山大)
  • 【1-WIRE接口】可接入1-WIRE器件,配有DS18B20(爽一下)
  • 【传感器接口】方便接入各类传感器(爽歪歪)

扩展板简介

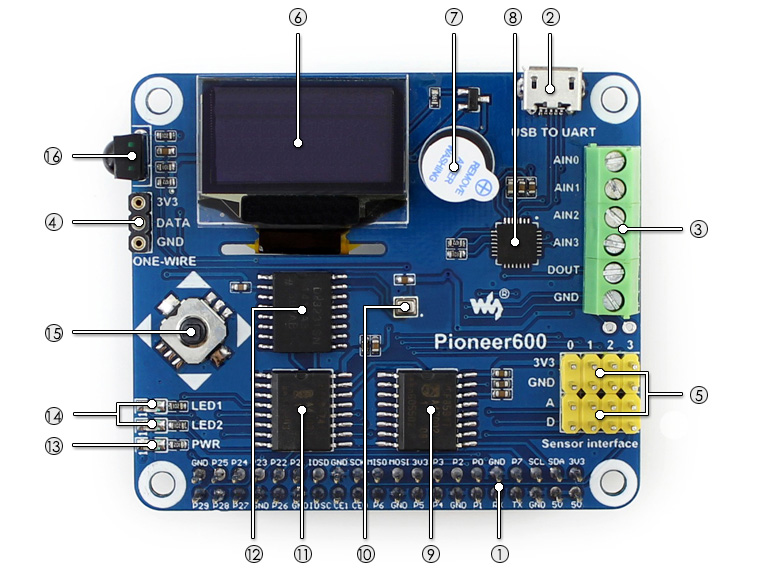

SIM A10/A20 intro Interface

    [ 核心接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入RPi
  2. USB TO UART接口
    方便通过串口终端控制Raspberry Pi
  3. AD/DA输入输出接口(接线端子)
    方便在各种场合使用
  4. ONE-WIRE接口
    可接入DS18B20等单总线设备
  5. 传感器接口
    方便接入各类传感器

    [ 器件简介 ]

  1. 0.96寸OLED
    驱动芯片为SSD1306,128×64分辨率,SPI接口
  1. 蜂鸣器
  2. CP2102
    USB转串口芯片
  3. PCF8591
    8位精度AD/DA芯片,I2C接口
  4. BMP180
    压力传感器,I2C接口
  5. PCF8574
    I/O扩展芯片,I2C接口
  6. DS3231
    高精度RTC芯片,I2C接口
  7. 电源LED
  8. 用户LED
  9. 五向摇杆
  10. LFN0038K红外接收头

扩展板图示

树莓派Raspberry Pi Pioneer600
Pioneer600背面斜视图
树莓派Raspberry Pi Pioneer600
Pioneer600接入RPi A+
树莓派Raspberry Pi Pioneer600
Pioneer600接入RPi2/3 B
树莓派 RPi A+ Pioneer600
Pioneer600接入外围
特别注意:
· 本产品不包括示意图中的模块、配件,如有需要,请另行购买。

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序源码
    • 包括python和C语言(WringPi/BCM2835 C Library/SysFs)
  • 开发资料
  • 树莓派学习教程
  • Raspbian(树莓派系统镜像,已配置好)

WiKi资料路径: www.waveshare.net/wiki/Pioneer600

示例程序

外设 通信接口 Python WiringPi BCM2835 C Library SysFs
LED I/O
KEY I/O
IRM I/O
UART UART
DS18B20 ONE-WIRE
PCF8574 I2C
PCF8591 I2C
DS3231 I2C
BMP180 I2C
OLED SPI

Raspberry Pi 3 Model B产品选型

配置 套餐/配件包
配件 说明 配件包A 配件包B 套餐B 配件包C 套餐C 配件包D 套餐D 配件包E 套餐E 配件包F 套餐F 配件包α 套餐α
RPi3 B
Micro SD Card 16GB 10速16GB Micro SD卡
5V 2.5A电源 RPi3 B须2.5A以上电源
Pioneer600 扩展板 带重要资源接口
DS18B20 温度传感器
红外遥控器 红外遥控
USB Camera 0307  USB摄像头
Mini Wireless Keyboard  迷你无线键盘 带触摸板
HDMI转VGA (带音频) 方便接入VGA显示器
ARPI600 转Arduino,带重要资源
Sensors Pack 传感器套件
5inch HDMI LCD (B) 5寸HDMI触摸屏
5寸屏黑白外壳B型 5寸屏黑白外壳B型
7inch HDMI LCD (C) 7寸HDMI超清触摸屏
7寸屏黑白外壳 7寸屏黑白外壳
RPi Camera (B)  树莓派可调焦摄像头
AlphaBot 智能车套件,含循迹、
避障、测速等模块

SG90舵机 舵机与两自由度云台
DVK512 扩展板 带重要资源接口
3.5inch RPi LCD (A)  3.5寸LCD
PCF8591 AD DA Board 8位AD/DA模块
L3G4200D Board 角速度传感器
LSM303DLHC Board 指南针传感器
Mix Board 蜂鸣器、摇杆、红外、温度传感器
Logic Level Converter 电平转换模块

详细配置

  1. Pioneer600 x1
  2. DS18B20 x1
  3. USB线 type A公口 转 micro公口 x1
  4. RPi铜柱包(2PCS套) x1
  5. Micro SD Card 16GB x1
  6. 电源 美规 5V 2.5A USB接口 x1
  7. 红外遥控器 x1
