树莓派配件包D 含传感器扩展板 13款传感器模块

传感器扩展板 打通树莓派和Arduino的桥梁

已停产

型号
RPi配件包D
SKU
10218
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
注意:本产品不含Raspberry Pi

产品简介

【一分钟自我介绍】
我是一套基于Raspberry Pi A+/B+/2代B/3代B/3代B+的配件包。
我们这个小团伙,核心是Arduino媒婆ARPI600。
如果你是想拿Pi来学习,本身是Arduino用户,手头上还缺点传感器,那我们还真有缘分。

扩展板简介

SIM A10/A20 intro Interface

    [ 接口简介 ]

  1. Arduino接口
    方便接入各种Arduino扩展板(Shield)
  2. ICSP接口
    Arduino的ICSP接口
  3. XBee接口
    方便接入各种XBee通信模块
  4. 传感器接口
    方便接入各类传感器模块
  5. RPi连接口
    方便接入树莓派
  6. USB TO UART 接口

    [ 器件简介 ]

  1. TLC1543
    AD转换芯片
  2. PCF8563
    RTC实时时钟芯片
  3. CP2102
  4. 32.768KHZ晶振
    RTC实时时钟晶振
  5. 电源指示灯
  6. XBee 状态指示灯
  1. XBee和Arduino接口复位按键
  2. XBee EASYLINK按键
  3. RTC实时时钟供电电池座
    接CR1220纽扣电池

    [ 跳线说明 ]

  1. TLC1543参考电压配置跳线
  2. RTC跳线
  3. UART跳线
    P_RX接CP_TX,P_TX接CP_RX:
    USB TO UART接树莓派串口
    XB_RX接CP_TX,XB_TX接CP_RX:
    USB TO UART接XBee串口
    XB_RX接P_TX,XB_TX接P_RX:
    树莓派串口接XBee串口
  4. Arduino AD选择跳线
    短接2与3:Arduino的A0-A5作为AD输入脚
    短接1与2:Arduino的A0-A5作为数字控制脚
  5. Arduino I2C选择跳线
    短接后,Arduino的A4和A5作为I2C控制脚
    (Arduino AD选择跳线的A4和 A5需要悬空)
  6. Arduino SPI 选择跳线
    短接1与2:Arduino的D11-D13作为SPI控制脚(默认)
    短接2与3:Arduino的D11-D13作为数字控制脚

扩展板图示

树莓派 Raspberry Pi 3 Model B+ ARPI600
ARPI600正面图
树莓派 Raspberry Pi 3 Model B+ ARPI600
ARPI600背面图
树莓派 Raspberry Pi 3 Model B+ ARPI600
接上RPi 2B/3B
树莓派 RPi A+ ARPI600
接上RPi A+
树莓派 Raspberry Pi 3 Model B+ ARPI600
接上RPi和GSM/GPRS模块
树莓派 Raspberry Pi 3 Model B+ ARPI600
接上电机模块和XBee
树莓派 Raspberry Pi 3 Model B+ ARPI600
接上Arduino扩展
树莓派 Raspberry Pi 3 Model B+ ARPI600
接上Arduino扩展和WiFi模块
树莓派 RPi A+ ARPI600
接上RPi A+和GSM/GPRS模块
树莓派 RPi A+ ARPI600
接上XBee和电机模块
树莓派 RPi A+ ARPI600
接上Arduino扩展和WiFi模块
树莓派 RPi A+ ARPI600
接上Arduino扩展和传感器

产品选型

配置 配件包
配件 说明 配件包A 配件包B 配件包C 配件包D 配件包E 配件包F 配件包G 配件包α 配件包α2
Micro SD Card 16GB 10速16GB Micro SD卡
5V 3A电源 电源 美规 5V 3A Micro
Pioneer600 扩展板 带重要资源接口
DS18B20 温度传感器
红外遥控器 红外遥控
USB Camera 0307  USB摄像头
Mini Wireless Keyboard  迷你无线键盘 带触摸板
HDMI转VGA (带音频) 方便接入VGA显示器
ARPI600 转Arduino,带重要资源
Sensors Pack 传感器套件
5inch HDMI LCD (B) 5寸HDMI触摸屏
5寸屏黑白外壳B型 5寸屏黑白外壳B型
7inch HDMI LCD (C) 7寸HDMI超清触摸屏
7寸屏黑白外壳 7寸屏黑白外壳
Game HAT 树莓派游戏机扩展板
RPi Camera (B)  树莓派可调焦摄像头
AlphaBot 智能车套件,含循迹、
避障、测速等模块

AlphaBot2-Pi适配板 适配板,可接入RPi 3B+
AlphaBot2-Base基板 电机驱动、避障、循迹等
SG90舵机 舵机与两自由度云台
DVK512 扩展板 带重要资源接口
3.5inch RPi LCD (A)  3.5寸LCD
PCF8591 AD DA Board 8位AD/DA模块
L3G4200D Board 角速度传感器
LSM303DLHC Board 指南针传感器
Mix Board 蜂鸣器、摇杆、红外、温度传感器
Logic Level Converter 电平转换模块
配件包不含树莓派板卡,如有需要,推荐购买相应的套餐:
   ▶  Raspberry Pi 3 Model B+ : 套餐B 套餐C 套餐D 套餐E 套餐F 套餐G 套餐α 套餐α2

产品资料

  • 快速入门
  • 开发资料
  • 开发软件
  • 树莓派学习教程

WiKi资料路径: www.waveshare.net/wiki/RPi3_B+_(套餐D)_

配置清单

  1. ARPI600 x1
  2. Sensors Pack x1
  3. USB线 type A公口 转 mini-B公口 x1

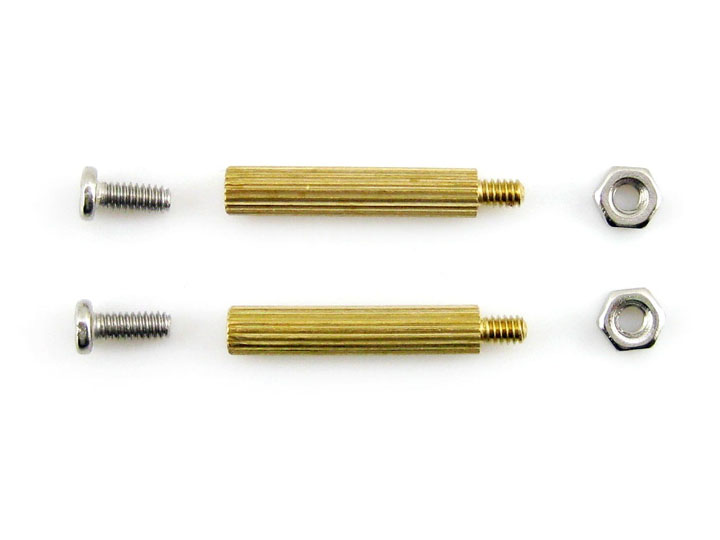

  4. RPi铜柱包(2PCS套) x1
  5. Micro SD Card 16GB x1
  6. 电源 美规 5V 3A Micro x1
  7. 读卡器 x1 (免费赠送)
