树莓派3代B+ (套餐B) - Pioneer600...

主要参数
型号 Raspberry Pi 3 Model B+ (套餐B)
SKU 14765 库存
规格   品牌
备注 Raspberry Pi 3 Model B+套餐 Pioneer600...
价格表
对应数量 @1set @2set @3set @4set
税前 468 462 458 456
含5%普税 491.4 485.1 480.9 478.8
含16%增税 542.88 535.92 531.28 528.96
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一分钟自我介绍】
我是一套基于Raspberry Pi 3 Model B+的套餐。
我们这个集团头目是Raspberry Pi 3 Model B+,二把手是树莓派扩展板Pioneer600。
如果你是Raspberry Pi新手,想快速掌握Pi的各种功能接口、C或python编程等等,却又苦于没有合适外设板和配套资料教程,那找我就对了。

【Raspberry Pi 3 Model B+】
硬件方面,我的参数如下:
  • BCM2837B0
    • 64位的1.4GHz四核ARM Cortex-A53
  • 1GB内存
  • 千兆以太网 (最大吞吐量300Mbps)
  • IEEE 802.11.b/g/n/ac 双频2.4GHz/5GHz无线网卡
  • 低功耗蓝牙4.2 (BLE)
  • PoE接口 (可接PoE HAT)
  • HDMI接口
  • USB 2.0接口 x 4
  • MicroSD 卡插槽
  • 3.5 mm 音频输出接口
  • 40PIN GPIO接口
  • CSI摄像头接口
  • DSI显示接口
  • 升级后的电源管理系统,以便使用更多耗电的外设(须用5V/2.5A以上的电源供电)
软件方面,相比1代B+,我支持更多操作系统,如Windows 10 —— 微软为物联网研发的专用版,完全免费。

Raspberry Pi 3 Model B+简介

树莓派 3代B+
树莓派 3代B+
树莓派 3代B+
树莓派 3代B+
树莓派 3代B+
树莓派 3代B+

扩展板简介

SIM A10/A20 intro Interface

    [ 核心接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入RPi
  2. USB TO UART接口
    方便通过串口终端控制Raspberry Pi
  3. AD/DA输入输出接口(接线端子)
    方便在各种场合使用
  4. ONE-WIRE接口
    可接入DS18B20等单总线设备
  5. 传感器接口
    方便接入各类传感器

    [ 器件简介 ]

  1. 0.96寸OLED
    驱动芯片为SSD1306,128×64分辨率,SPI接口
  1. 蜂鸣器
  2. CP2102
    USB转串口芯片
  3. PCF8591
    8位精度AD/DA芯片,I2C接口
  4. BMP180
    压力传感器,I2C接口
  5. PCF8574
    I/O扩展芯片,I2C接口
  6. DS3231
    高精度RTC芯片,I2C接口
  7. 电源LED
  8. 用户LED
  9. 五向摇杆
  10. LFN0038K红外接收头

扩展板图示

树莓派Raspberry Pi Pioneer600
Pioneer600背面斜视图
树莓派Raspberry Pi Pioneer600
Pioneer600接入RPi A+
树莓派Raspberry Pi Pioneer600
Pioneer600接入RPi 3B/3B+
树莓派 RPi A+ Pioneer600
Pioneer600接入外围
特别注意:
· 本产品不包括示意图中的模块、配件,如有需要,请另行购买。

Raspberry Pi 3 Model B+产品选型

配置 套餐/配件包
配件 说明

B


B


C


C


D


D


E


E


F


F


G


G


α


α


α2


α2
Raspberry Pi 3 Model B+ 树莓派3代B+
Micro SD Card 16GB 10速16GB Micro SD卡
5V 3A电源 电源 美规 5V 3A Micro
Pioneer600 扩展板 带重要资源接口
DS18B20 温度传感器
红外遥控器 红外遥控
USB Camera 0307  USB摄像头
Mini Wireless Keyboard  迷你无线键盘 带触摸板
HDMI转VGA (带音频) 方便接入VGA显示器
ARPI600 转Arduino,带重要资源
Sensors Pack 传感器套件
5inch HDMI LCD (B) 5寸HDMI触摸屏
5寸屏黑白外壳B型 5寸屏黑白外壳B型
7inch HDMI LCD (C) 7寸HDMI超清触摸屏
7寸屏黑白外壳 7寸屏黑白外壳
Game HAT 树莓派游戏机扩展板
RPi Camera (B)  树莓派可调焦摄像头
AlphaBot 智能车套件,含循迹、
避障、测速等模块

AlphaBot2-Pi适配板 适配板,可接入RPi 3B+
AlphaBot2-Base基板 电机驱动、避障、循迹
SG90舵机 舵机与两自由度云台

产品资料

  • 快速入门
  • 开发资料
  • 开发软件
  • 树莓派学习教程

WiKi资料路径: www.waveshare.net/wiki/RPi3_B+_(套餐B)_

示例程序

外设 通信接口 Python WiringPi BCM2835 C Library SysFs
LED I/O
KEY I/O
IRM I/O
UART UART
DS18B20 ONE-WIRE
PCF8574 I2C
PCF8591 I2C
DS3231 I2C
BMP180 I2C
OLED SPI

详细配置

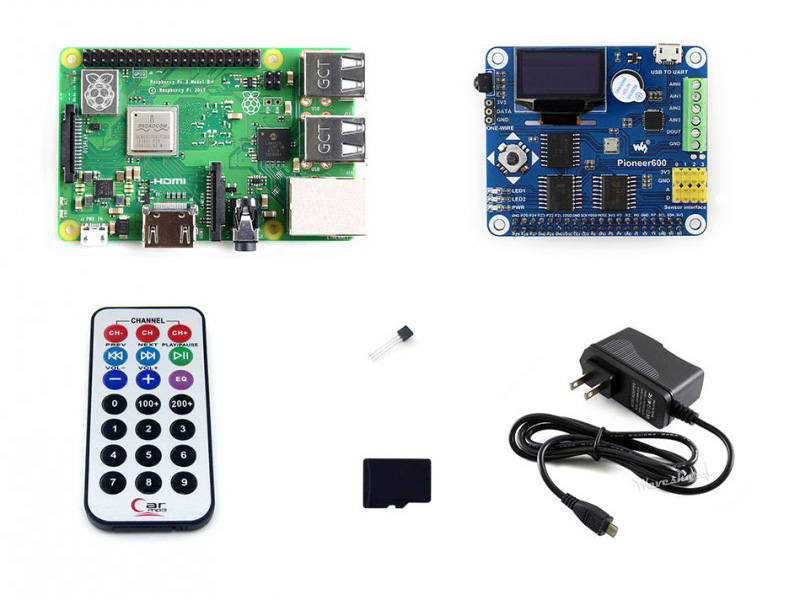

  1. Raspberry Pi 3 Model B+ x1
  2. Pioneer600 x1
  3. DS18B20 x1
  4. USB线 type A公口 转 micro公口 x1
  5. RPi铜柱包(2PCS套) x1
  6. Micro SD Card 16GB x1
  7. 电源 美规 5V 3A Micro x1
  8. 红外遥控器 x1
1
2
3
4
5
6
7
8
