注意：本产品不含Raspberry Pi。
产品简介
【自我介绍】
我是专为树莓派设计的智能车配件包，包括AlphaBot底板、摄像头(带二自由度云台和舵机)、循迹、避障、测速和红外遥控等功能模块。
你备好树莓派，再带上我就可以轻松实现智能车的多种项目：循迹、避障、红外遥控、网络视频监控...
得益于树莓派丰富的开源软硬件资源和我的模块化设计，你可以很方便的了解并操控我，学会如何扩展并改造我，以至于创造出专属于你的智能车。
【智能车扩展板】
采用
AlphaBot
：
-
板载树莓派和Arduino连接口，可任选其一接入，也可同时接入协同工作
-
板载Arduino扩展接口，可接入Arduino功能扩展板
-
接口模块化，避障、循迹、测速等模块即接即用，无需繁琐杂乱的杜邦接线
-
板载LM298P电机驱动芯片，给智能车提供动力，外加二极管保护电路，更安全
-
板载LM2596稳压芯片，可给树莓派或Arduino提供稳定的5V电压
-
板载TLC1543 AD采集芯片，方便树莓派接入模拟传感器
AlphaBot资源图
![]()
[ 接口简介 ]
-
Raspberry Pi 连接口
方便接入树莓派
-
Arduino连接口
方便接入Arduino
-
电机接口
-
超声波模块接口
-
舵机模块接口
-
避障模块接口
-
测速模块接口
-
电池座接口
可以接入18650电池
-
预留电源接口（未焊接）
可以接入其它电源为小车供电
-
Arduino扩展接口
方便接入Arduino扩展板
-
UART接口
方便接入蓝牙模块以实现蓝牙控制小车
-
SPI接口
方便接入NRF24L01无线模块
-
循迹模块接口
|
[ 器件简介 ]
-
TLC1543
10位AD采集芯片，方便树莓派接入模拟传感器
-
L298P
双H桥电机驱动芯片，电流可达2A
-
二极管
防止反向电流烧坏芯片
-
电源开关
-
LM2596
5V电源稳压芯片
-
UART切换开关
拨到ON一端可实现树莓派和Arduino串口通信
-
电源指示灯
-
红外接收器
实现红外遥控小车
[ 跳线说明 ]
-
Arduino或树莓派选择跳线
可选择树莓派或者Arduino控制小车外设
|
AlphaBot解析图
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
![树莓派 3代B Arduino 智能车 AlphaBot]()
|
实例演示
![]()
红外循迹车
![]()
红外避障车
![]()
超声波避障车
![]()
红外/蓝牙遥控车
![]()
视频监控车
扩展板图示
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot正面图
![树莓派3代B Arduino 智能车 AlphaBot背面图]()
AlphaBot背面图
![树莓派3代B Arduino 智能车 AlphaBot正面侧视图]()
AlphaBot正面侧视图
![树莓派3代B Arduino 智能车 AlphaBot背面侧视图]()
AlphaBot背面侧视图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot智能车正面
![树莓派3代B Arduino 智能车 AlphaBot背面图]()
AlphaBot智能车背面
![树莓派3代B Arduino AlphaBot智能车侧视图一]()
AlphaBot智能车侧视图一
![树莓派3代B Arduino AlphaBot智能车侧视图]()
AlphaBot智能车侧视图二
![树莓派3代B Arduino AlphaBot智能车侧视图]()
AlphaBot多功能智能车侧视图一
![树莓派3代B Arduino AlphaBot多功能智能车侧视图]()
AlphaBot多功能智能车侧视图二
![树莓派3代B Arduino AlphaBot多功能智能车正视图]()
AlphaBot多功能智能车正视图
![树莓派3代B Arduino AlphaBot多功能智能车后视图]()
AlphaBot多功能智能车后视图
![树莓派3代B Arduino 智能车 AlphaBot正面图]()
AlphaBot智能车+树莓派
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车侧视图]()
AlphaBot-Pi智能车侧视图一
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车侧视图]()
AlphaBot-Pi智能车侧视图二
![树莓派3代B Arduino 智能车 AlphaBot-Pi智能车正面图]()
AlphaBot-Pi智能车侧视图正面
特别注意：
· 以上图片仅供功能展示用，套餐配送以下文详细配置为准。
产品选型
|
配置
|
套餐/配件包
|
|
配件
|
说明
|
AlphaBot
|
AlphaBot-Ar-Basic
|
AlphaBot-Ar-Bluetooth
|
AlphaBot-Pi配件包
|
AlphaBot-Pi3 B+
|
|
Raspberry Pi 3 Model B
|
树莓派3代B
|
|
|
|
|
|
|
Raspberry Pi 3 Model B+
|
树莓派3代B+
|
|
|
|
|
√
|
|
R3 PLUS
|
Arduino兼容板 增强板
|
|
√
|
√
|
|
|
|
AlphaBot底盘
|
含底板、车轮、电机、电池等
|
√
|
√
|
√
|
√
|
√
|
|
Tracker Sensor
|
循迹模块
|
√
|
√
|
√
|
√
|
√
|
|
Photo Interrupter Sensor
|
测速模块（2PCS）
|
√
|
√
|
√
|
√
|
√
|
|
Infrared Proximity Sensor
|
红外接近传感器（2PCS）
|
√
|
√
|
√
|
√
|
√
|
|
红外遥控器
|
红外遥控车用
|
√
|
√
|
√
|
√
|
√
|
|
SG90舵机
|
舵机
|
|
√
|
√
|
√
|
√
|
|
超声波传感器
|
超声波避障、测距
|
|
√
|
√
|
|
|
|
Accessory Shield
|
兼容Arduino 扩展板
|
|
|
√
|
|
|
|
Dual-mode Bluetooth
|
双模蓝牙模块
|
|
|
√
|
|
|
|
RPi Camera (B)
|
树莓派摄像头，可调焦
|
|
|
|
√
|
√
|
|
Micro SD Card 32GB
|
Class10 32GB Micro SD卡
|
|
|
|
√
|
√
|
|
5V 3A电源
|
电源 美规 5V 3A Micro
|
|
|
|
√
|
√
|
【说明】
1、
AlphaBot
需要搭配Arduino或Raspberry Pi使用，如果您没有，推荐选购其他套餐
2、
AlphaBot-Pi配件包
需要搭配Raspberry Pi使用，如果您没有，推荐选购套餐：
AlphaBot-Pi
或
AlphaBot-Pi3 B+
产品认证
配置清单
AlphaBot标准版配置
-
AlphaBot x1
-
Tracker Sensor x1
-
Photo Interrupter Sensor x2
-
Infrared Proximity Sensor x2
-
电机+减速箱 2PCS x1
-
AlphaBot车轮 2PCS x1
-
AlphaBot亚克力底板 x1
-
电机固定板 4PCS x1
-
18650电池 2PCS x1
-
18650电池充电器 x1
-
万向滚轮 x1
-
20线编码盘 2PCS x1
-
红外遥控器 x1
-
XH2.54 4cm 4Pin杜邦线 2PCS x1
-
XH2.54 4cm 3Pin杜邦线 2PCS x1
-
XH2.54 4cm 7Pin杜邦线 x1
-
AlphaBot螺丝铜柱包 x1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
AlphaBot-Pi套餐模块配置
-
RPi Camera (B) x1
-
SG90舵机 x2
-
两自由度云台组件 x1
-

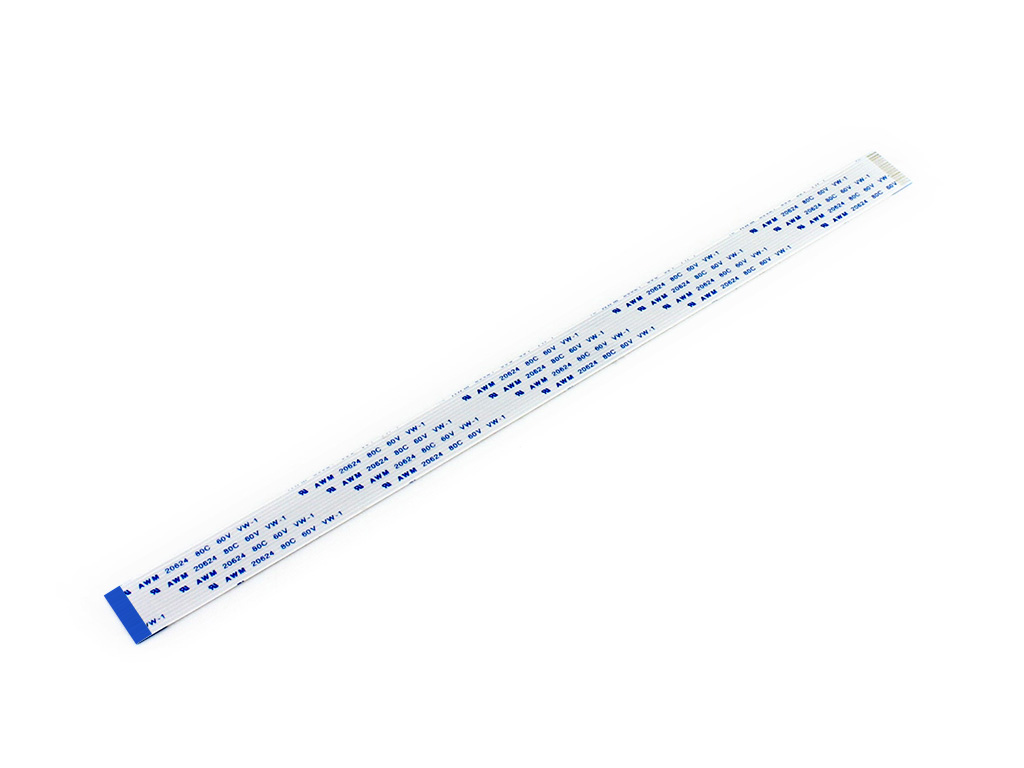

15PIN FFC线 25cm x1
-
Micro SD Card 32GB x1
-
电源 美规 5V 3A Micro x1
-
USB Micro-B to USB-C Adapter × 1
-
读卡器 x1
(免费赠送)
