一、Nand Flash 简介

        Flash 中文名字叫闪存,是一种长寿命的非易失性(断电数据不丢失)的存储器。可以对称为块的存储器单元块进行擦写和再编程,在进行写入操作之前必须先执行擦除。功能性分为两种:

NOR Flash:允许随机存取存储器上的任何区域,编码应用为主,其功能多与运算相关
Nand Flash:主要功能是存储资料,适合储存卡之类的大量数据的存储。

本章以K9F1G08U0E芯片为例讲解Nand Flash。如下为此芯片的数据手册:


二、Nand Flash存储结构


        一个Nand Flash由多个块(Block)组成,每个块里面又包含很多页(page)。每个页对应一个空闲区域/冗余区域(spare area),这个区域不是用来存储数据的,用于放置数据的校验值检测和纠错的。

块,是Nand Flash的擦除操作的基本/最小单位。
页,是Nand Flash的写入操作的基本/最小的单位。

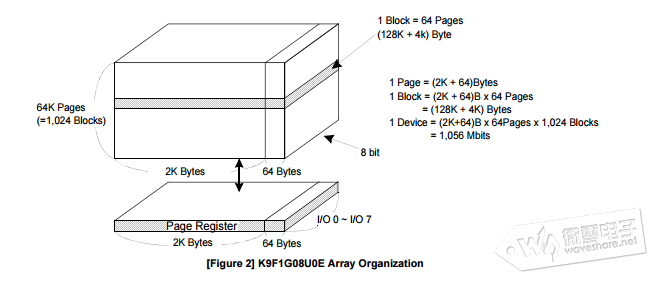

从上图可知,K91FG080U0E包含1024 Blocks,每个Block包含 64 Pages,每个Page包含2K Bytes数据空间 + 64 Bytes冗余空间。故总大小=1024 Blocks  x 64 Pages x (2K+ 64) B = (1024 + 32) MBits = 1G Bits。

K91G08U0E功能框图如下:

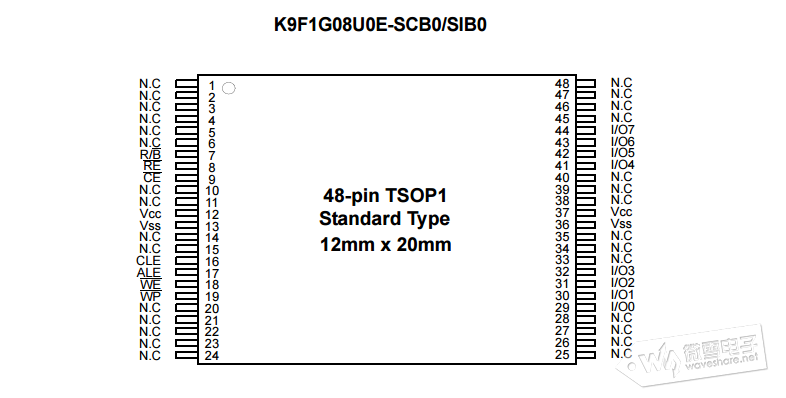

三、Nand Flash引脚功能说明


上图是常见的Nand Flash所拥有的引脚(Pin)所对应的功能,简单翻译如下:

  1. I/O0 ~ I/O7:用于输入地址/数据/命令,输出数据
  2. CLECommand Latch Enable,命令锁存使能,在输入命令之前,要先在模式寄存器中,设置CLE使能
  3. ALEAddress Latch Enable,地址锁存使能,在输入地址之前,要先在模式寄存器中,设置ALE使能
  4. CE#Chip Enable,芯片使能,在操作Nand Flash之前,要先选中此芯片,才能操作
  5. RE#Read Enable,读使能,在读取数据之前,要先使CE#有效。
  6. WE#Write Enable,写使能,在写取数据之前,要先使WE#有效。
  7. WP#Write Protect,写保护
  8. R/B#:Ready/Busy Output,就绪/,主要用于在发送完编程/擦除命令后,检测这些操作是否完成,,表示编程/擦除操作仍在进行中,就绪表示操作完成.
  9.  VccPower,电源
  10. VssGround,接地
  11. N.CNon-Connection,未定义,未连接
(字母上面带横杠说明引脚是低电平有效,为书写方便,在字母后面加“#”表示)

四、可变存储控制器(FMC)

        FMC,即可变存储控制器,为STM32系列单片机的接口,本章就是通过这个接口控制NAND FLAHS。
FMC 功能块可连接:同步/异步静态存储器、 SDRAM 存储器和 NAND Flash。其主要用途有:
  • 将 AHB 数据通信事务转换为适当的外部器件协议
  • 满足外部存储器器件的访问时间要求

        说得复杂一点,FMC个功能就是将读写stm32内部地址操作转换为输出满足外部存储器的时序读写外部存储器。例如对STM32内部Ox8000 0000地址写入一个数据,FMC控制器会控制对应的管脚输出一个满足Nand Flash的时序,发送一个数据到Nand Flash设备。同理读取读取内部的寄存器,也会生成一个时序从Nand Flash读取一个数据。因此通过FMC控制外设非常简单,只需读写STM32内部寄存器即可实现对外部存储器的读写操作。我们只需配置好FMC时序寄存器,使产生的时序满足外部存储器的访问时间要求。


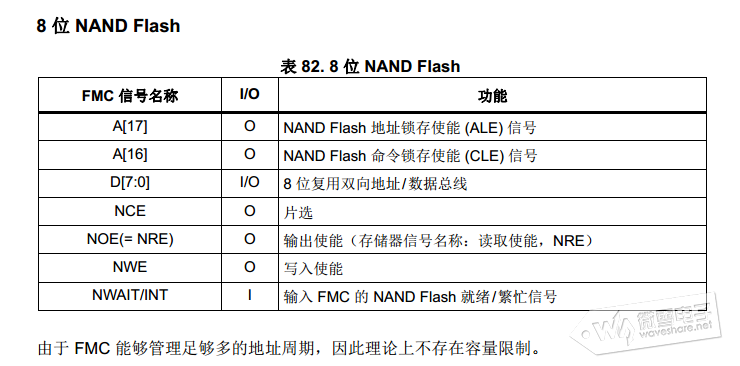

        FMC框图如上图,所有外部存储器共享地址、数据和控制信号, 但有各自的片选信号。 FMC 一次只能访问一个外部器件。其中FMC_A[25:0],FMC_D[31:00]为地址线和数据线,由于Nand Flash地址线和数据线复用,故配置时地址线和数据线是一样的。Nand Flash接口如下图(摘自Open746I-C原理图)。



FMC的存储区域外部储存分配图如图。其中Nand Flash为储存区域3,4x64MB。起始地址为0x8000 0000。


五、Nand Flash控制时序

        和前面介绍的串行Nor Flash芯片W25Q128FV类似,Nand Flash也是通过指令控制的,在这里简单讲解一下Nand Flash的控制时序,讲解这部分只要是为了加深对Nand Flash的了解,和学习看时序图,实际编程的时候是不需要用到的,这部分ST公司已经提供nand flash的库了,我们只需调用函数控制Nand flash即可,不需要再理会底层。
   下面为Nand Flash操作指令:


        如下编程操作和读操作的时序。首先先拉低NCE片选,只有选中芯片才能让他工作。
 Nand Flash是通过 ALE/CLE 来区分数据线上的数据是命令(CLE有效),地址(ALE有效)还是数据(CLE/ALE都无效)。通过NWE/NRE来区分数据线上的数据是写操作(NWE有效)还是读操作(NRE有效)。


下面为发送命令的时序图,已经对应的时间参数表:


用FMC控制Nand Flash 我们只需要知道访问波形图中的四个时间参数既可。


从上这三个图我们可以知道:
        MEMxSET = tCLS - tWP >= 0ns
        MEMxWAIT = tWP  >= 12ns
        MEMxHOLED = tCLH >= 5ns
        MEMxHIZ = tCLS - tDS >= 0ns

六、新建工程
       复制串口printf的工程,修改文件夹名。击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置,选择NCE3开启NAND Flash,数据地址线选择8 bits,Ready or Busy选择 NWAIT。


FMC配置NAND Flash如下:使能ECC校验,建立保存等待等时间参数设置可以见上一节的时序图时间参数。
FMC是挂载到AHB时钟线上,频率等于系统时钟频率,即216M,时钟周期为 1 /216 MHz = ~4.6ns。
NAND属性信息根据前面介绍的K91FG080U0E存储结构配置。


生成报告以及代码,编译程序。在fmc.c文件中可以看到初始化函数。在stm32f7xx_hal_nand.h头文件中可以看到NAND Flash的操作函数。

声明变量: RxBuffer,TxBnffer为读写缓存,大小可以Nand flash一页的长度;NAND_ID储存ID信息,WriteReadAddr为存储Nand Flash操作地址。

/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
/* for K9F1G08 */
#define NAND_PAGE_SIZE             ((uint16_t)0x0800) /* 2 * 1024 bytes per page w/o Spare Area */

NAND_IDTypeDef NAND_ID;
NAND_AddressTypeDef WriteReadAddr;

static uint8_t TxBuffer [NAND_PAGE_SIZE];
static uint8_t RxBuffer [NAND_PAGE_SIZE];
uint16_t i;
/* USER CODE END PV */

添加应用程序,程序中先读取Nand Flash ID,然后配置操作地址,对页进行擦除,写,读等操作。

  /* USER CODE BEGIN 2 */
  printf("\r\nNandFlash Example \r\n\r\n");

  /* Read the NAND memory ID */
  HAL_NAND_Read_ID(&hnand1, &NAND_ID);

  printf("Nand Flash ID = 0x%02X,0x%02X,0x%02X,0x%02X  ",NAND_ID.Maker_Id, NAND_ID.Device_Id,
                                                 NAND_ID.Third_Id, NAND_ID.Fourth_Id );
  if ((NAND_ID.Maker_Id == 0xEC) && (NAND_ID.Device_Id == 0xF1)
        && (NAND_ID.Third_Id == 0x80) && (NAND_ID.Fourth_Id == 0x15))
  {
        printf("Type = K9F1G08U0A\r\n");
  }
  else if ((NAND_ID.Maker_Id == 0xEC) && (NAND_ID.Device_Id == 0xF1)
        && (NAND_ID.Third_Id == 0x00) && (NAND_ID.Fourth_Id == 0x95))
  {
        printf("Type = K9F1G08U0B\r\n");
  }
  else if ((NAND_ID.Maker_Id == 0xAD) && (NAND_ID.Device_Id == 0xF1)
        && (NAND_ID.Third_Id == 0x80) && (NAND_ID.Fourth_Id == 0x1D))
  {
        printf("Type = HY27UF081G2A\r\n");
  }
  else
  {
        printf("Type = Unknow\r\n");
  }

  /* NAND memory address to write to */
  WriteReadAddr.Zone = 0x00;
  WriteReadAddr.Block = 0x00;
  WriteReadAddr.Page = 0x00;

  /* Erase the NAND first Block */
  HAL_NAND_Erase_Block(&hnand1,&WriteReadAddr);

  /* Fill the buffer to send */
  for (i = 0; i < NAND_PAGE_SIZE; i++ )
  {
     TxBuffer[i] = i;
  }

  /* Write data to FMC NAND memory */
  HAL_NAND_Write_Page(&hnand1, &WriteReadAddr, TxBuffer, 1);
  printf("\r\nWritten to the number of£º \r\n");
  for(i = 0; i < 2048; i++)
      printf("0x%02X \r",TxBuffer[i]);

  HAL_Delay(100);
  /* Read data from FMC NAND memory */
  HAL_NAND_Read_Page(&hnand1, &WriteReadAddr, RxBuffer, 1);
  printf("\r\nRead receive: \r\n");
  for(i = 0; i < 2048; i++)
      printf("0x%02X \r",RxBuffer[i]);
