注意：本产品不含电子墨水屏模块。

产品简介

【一分钟自我介绍】
我是一款电子墨水屏物联网驱动板，我支持通过NB-IoT/eMTC/EDGE/GPRS网络连接到物联网云平台，获取文字和图片等数据，并将相关信息显示到电子墨水屏。

【我的特点】
  • 板载SIM7000E通信模组，UART接口控制，支持NB-IoT/eMTC/EDGE/GPRS网络通信
  • 板载e-Paper接口，SPI接口控制，可兼容微雪多款SPI接口电子墨水屏裸屏
  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
  • 引出SIM7000E和e-Paper的控制接口，方便接入STM32等主控板
  • 板载3.7V锂电池接口及充电电路，可给SIM7000E模组或外部3.3V系统供电 (树莓派等5V系统须另外供电)
  • 板载电平转换电路，可通过选择开关切换3.3V/5V的工作电平
  • 提供Windows上位机及其源码(基于阿里云平台)，方便学习开发或集成到各种物联网应用中
  • 提供完善的配套资料手册(Raspberry /STM32等示例程序)

【我的参数】

  • 通信接口：UART + SPI (默认为4-wire SPI，可通过焊点修改为3-wire SPI)
  • 通信模组：SIM7000E
    • Quad-Band LTE-FDD B3/B8/B20/B28
    • GPRS/EDGE 900/1800Mhz
    • GNSS (GPS，GLONASS，BeiDou和Galileo，须另购GNSS天线)
  • 支持SIM卡：NB-IoT专用卡或普通SIM卡 (支持中国移动或联通卡，不支持中国电信卡)
  • 适用地区：中国、东南亚、欧洲、非洲、澳大利亚等(仅供参考，使用前须先确认当地网络频段在模组的支持频段内)
  • 供电电压：5V
  • 逻辑电平：5V / 3.3V
  • 适用电池：3.7V的锂电池 (须另购，可通过PH2.0端子接入)
  • 产品尺寸：56.5mm x 65mm

【我的应用】

  • 货架标签
  • 广告小标签
  • 其他远程刷图的物联网应用

资源简介

e-Paper NB-IoT/GPRS HAT interface introduction

    [ 芯片简介 ]

  1. SIM7000E模组
  2. MP1482电源芯片
  3. TXS0108E电平转换芯片
  4. TXB0104PWR电平转换芯片

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. SIM7000E和e-Paper控制接口
    方便接入STM32等主控板
  3. SIM卡槽
    可用于接入支持NB-IoT/GPRS等网络的SIM卡
  4. e-Paper接口
    可接入墨水屏，兼容微雪多款SPI接口的墨水屏裸屏
  5. USB接口
    可通过USB口收发AT指令控制SIM7000E模组
  6. LTE天线接口
    可接入LTE天线，用于NB-IoT/eMTC/EDGE/GPRS网络通信
  7. GNSS天线接口
    须另购GNSS天线(IPEX接口)，用于GPS/BeiDou/GLONASS/Galileo定位
  8. 3.7V锂电池接口
    可给SIM7000E模组和外部3.3V系统供电

    [ 其他器件简介 ]

  1. LED指示灯
    NET：网络状态指示灯
    Charge：充电指示灯，充电时点亮，充满熄灭
    Warning：电池正负极接反警示
  2. PWRKEY按键
    SIM7000E开关机按键
  3. BOOT按键
    启动电池电源

    [ 跳线说明 ]

  1. SIM7000E供电选择跳线
    SIM7000E模组可选择由树莓派5V或3.7V锂电池供电
  2. 墨水屏选择开关
    用于选择不同型号的墨水屏接入
    A：用于1.54inch e-Paper、2.13inch e-Paper和2.9inch e-Paper型号
    B：用于其他型号
  3. 工作电平选择
    切换模块的工作电平为3.3V或5V
  4. SPI接口设置
    0：使能4-wire SPI (默认)
    1：使能3-wire SPI

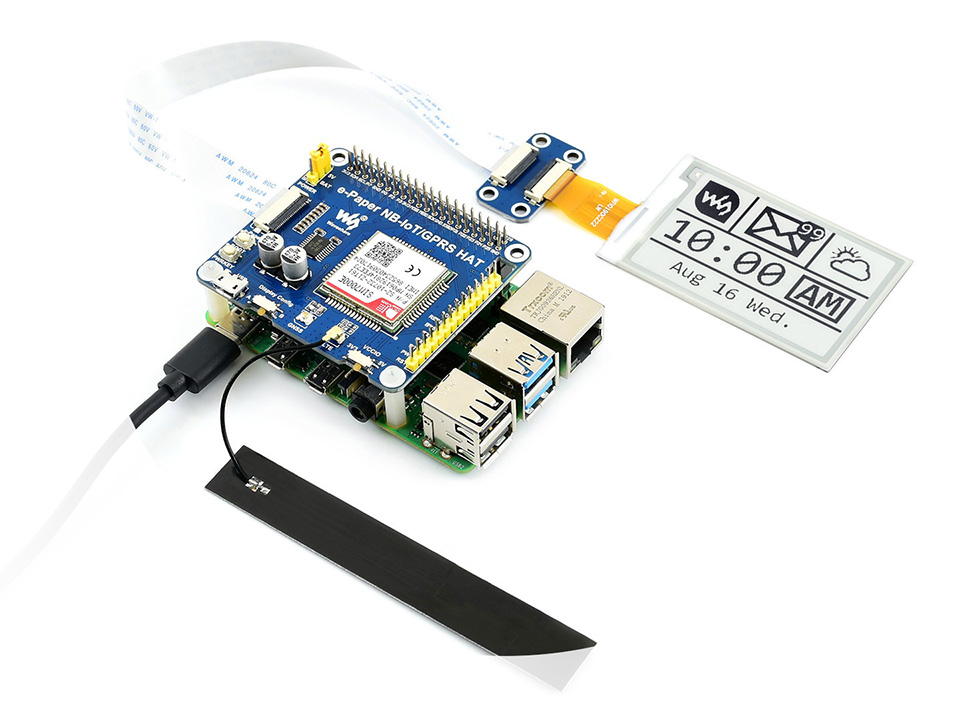

使用示例

注意： 本产品不包括示意图中的树莓派和电子墨水屏，如有需要，请另行购买。

支持的型号

型号 显示颜色 灰度级 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新时间(s) 局部刷新 控制接口
1.54inch e-Paper 黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 √ SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 × SPI

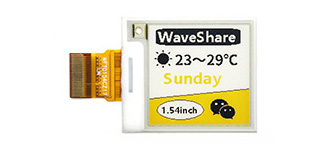

1.54inch e-Paper (C) 黄、黑、白 2 152×152 27.51 × 27.51 37.3 × 31.8 27 × SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.13inch e-Paper (B) 红、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 × SPI
2.13inch e-Paper (C) 黄、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 × SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 × SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 × SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 √ SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI

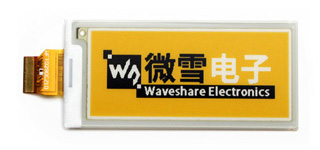

2.9inch e-Paper (C) 黄、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 × SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
5.83inch e-Paper 黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 3.5 × SPI
5.83inch e-Paper (B) 红、黑、白 2 600x448 118.80 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 × SPI
7.5inch e-Paper 黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper (B) 红、黑、白 2 640×384 163.20 × 97.92 170.2 × 111.2 16 × SPI

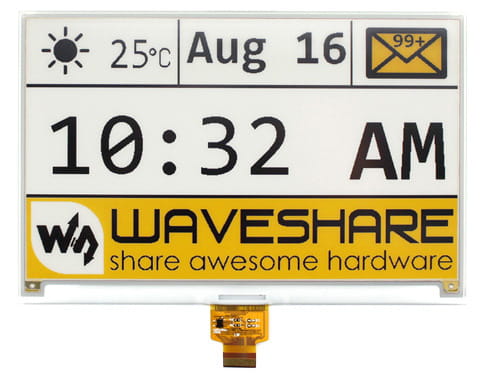

7.5inch e-Paper (C) 黄、黑、白 2 640×384 163.20 × 97.92 170.2 × 111.2 16 × SPI
【说明】
刷新时间：此处指不经过网络的全局刷新的时间，若经过网络刷图，总时长通常在1~5分钟范围内 (总时长跟选择的网络，环境网络情况和图片大小等因素有关)。

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径： http://www.waveshare.net/wiki/e-Paper_NB-IoT_GPRS_HAT

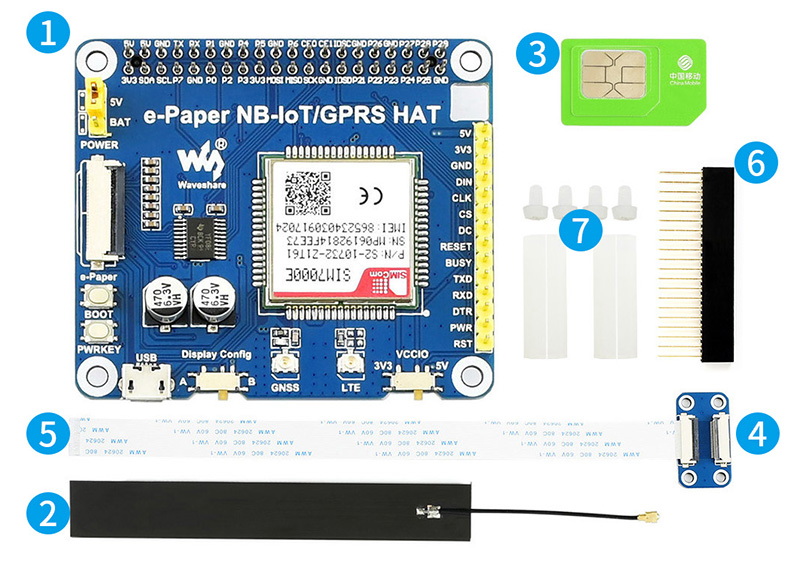

配置清单

  1. e-Paper NB-IoT/GPRS HAT × 1
  2. LTE全频段PCB天线 × 1
  3. 移动NB-IoT电话卡 × 1
  4. e-Paper Adapter × 1
  5. 24PIN FFC线 × 1
  6. 2×20PIN长排座 × 1
  7. RPi螺柱包(2PCS套) × 1
注意：本产品不配套GNSS天线，如有需要，请另行选购：GPS天线。
