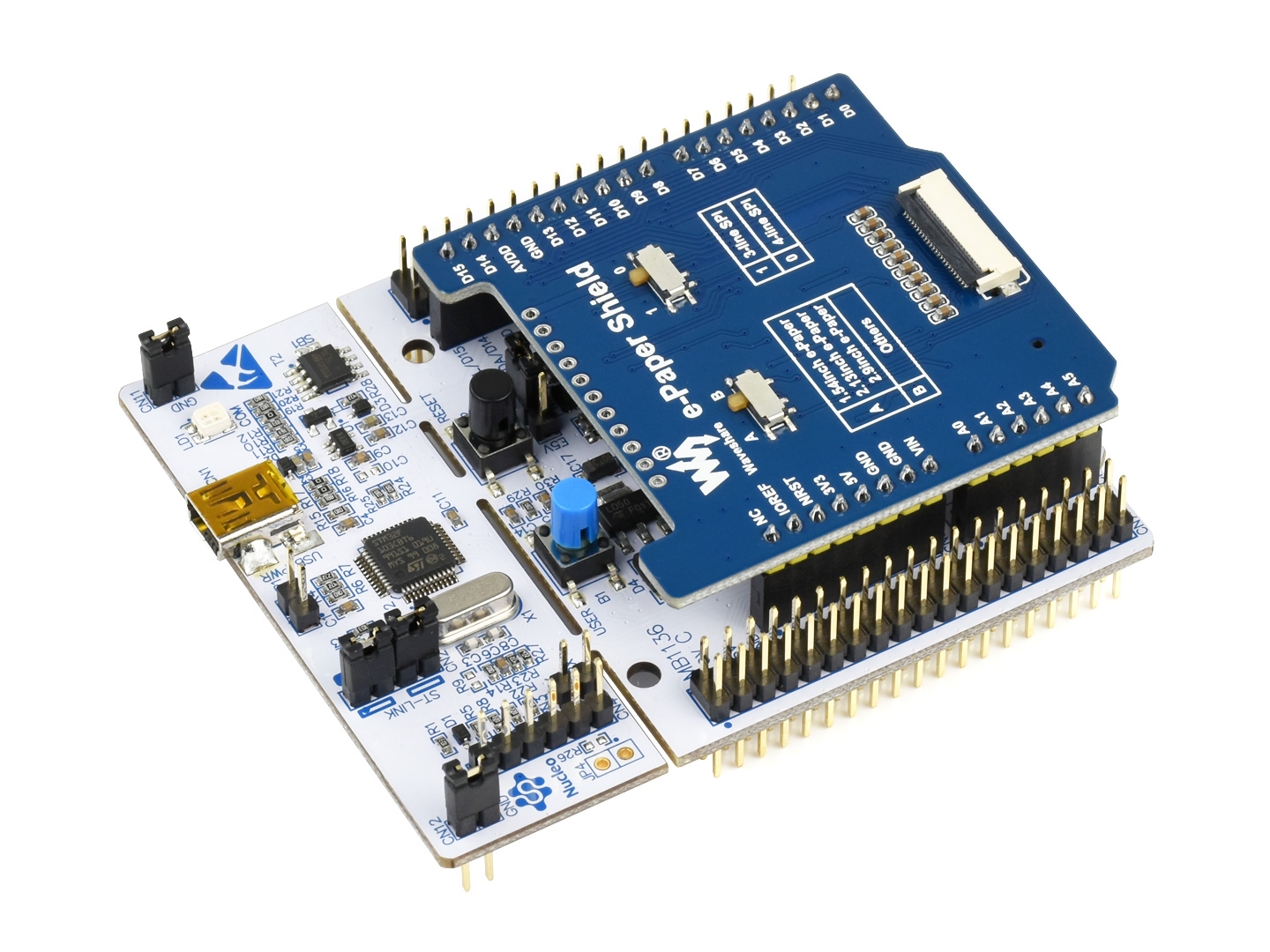

墨水屏驱动板 NUCLEO / Arduino接口

板载电平转换 板载SD卡槽可外接TF卡存储待显示图片 兼容UNO、Leonardo、NUCLEO、XNUCLEO等开发板
价格
原价
型号
e-Paper Shield
SKU
15082
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

e-Paper Shield简介

【一分钟自我介绍】

e-Paper Shield 是专为Arduino以及NUCLEO开发的一款墨水屏驱动扩展板,可驱动微雪推出的多款SPI接口电子墨水屏裸屏。

【我的特点】
  • 基于Arduino标准接口设计,兼容UNO、Leonardo、NUCLEO、XNUCLEO等开发板
  • 板载电平转换芯片,可兼容3.3V和5V单片机接口
  • 板载外置RAM存储芯片,再也不怕内部RAM不够用了
  • 板载Micro SD卡槽,可外接TF卡存储待显示的图片
  • 预留控制接口,方便接入其他主控板
  • 提供完善的配套资料手册(Arduino/STM32等示例程序)
【我的参数】
  • 工作电压: 3.3V/5V
  • 通信接口: 3-wire SPI、4-wire SPI (默认)
  • RAM内存容量: 1M-bit / 128K-byte
  • 产品尺寸:53.34mm × 53.34mm

e-Paper Shield图示

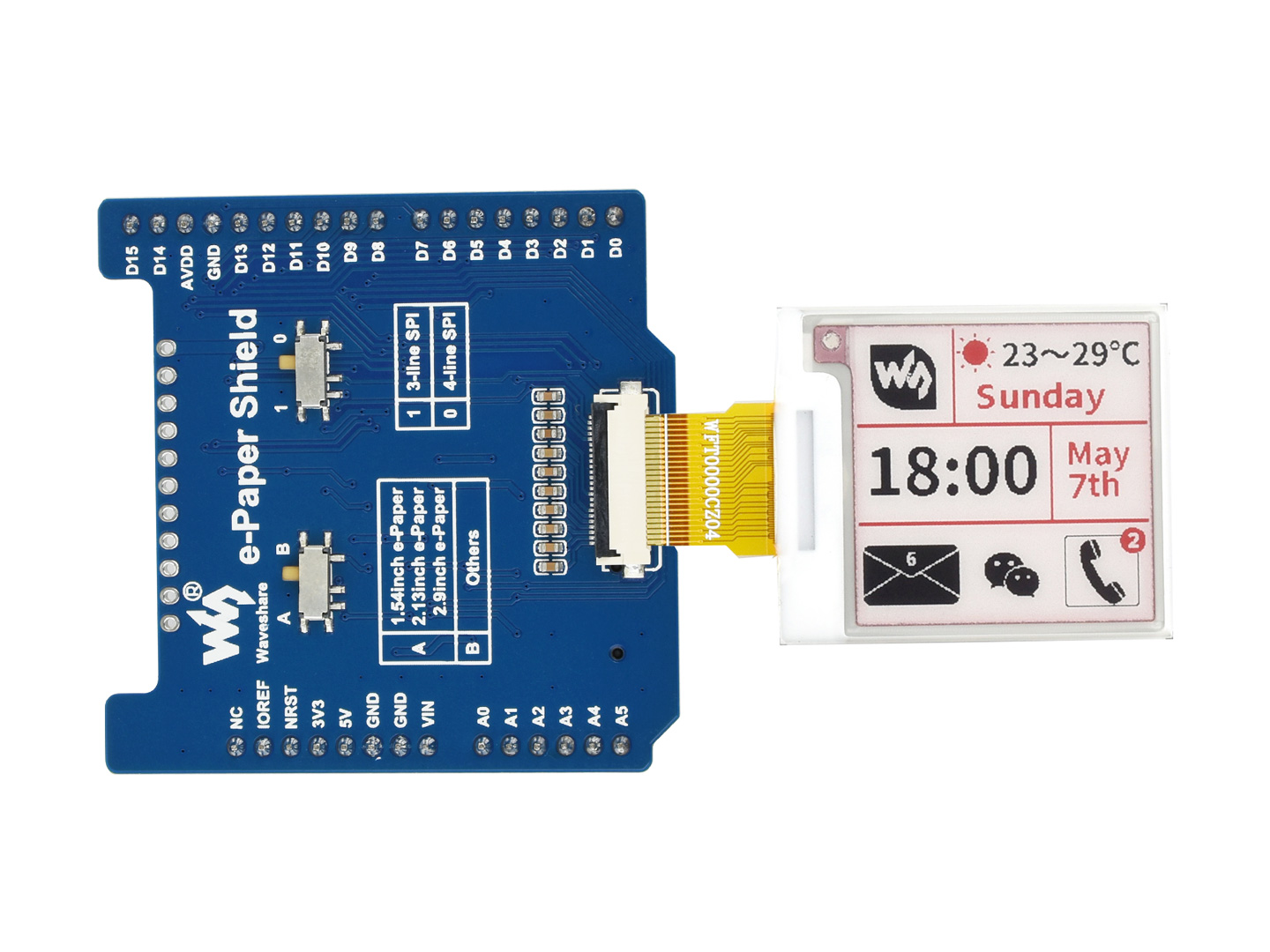

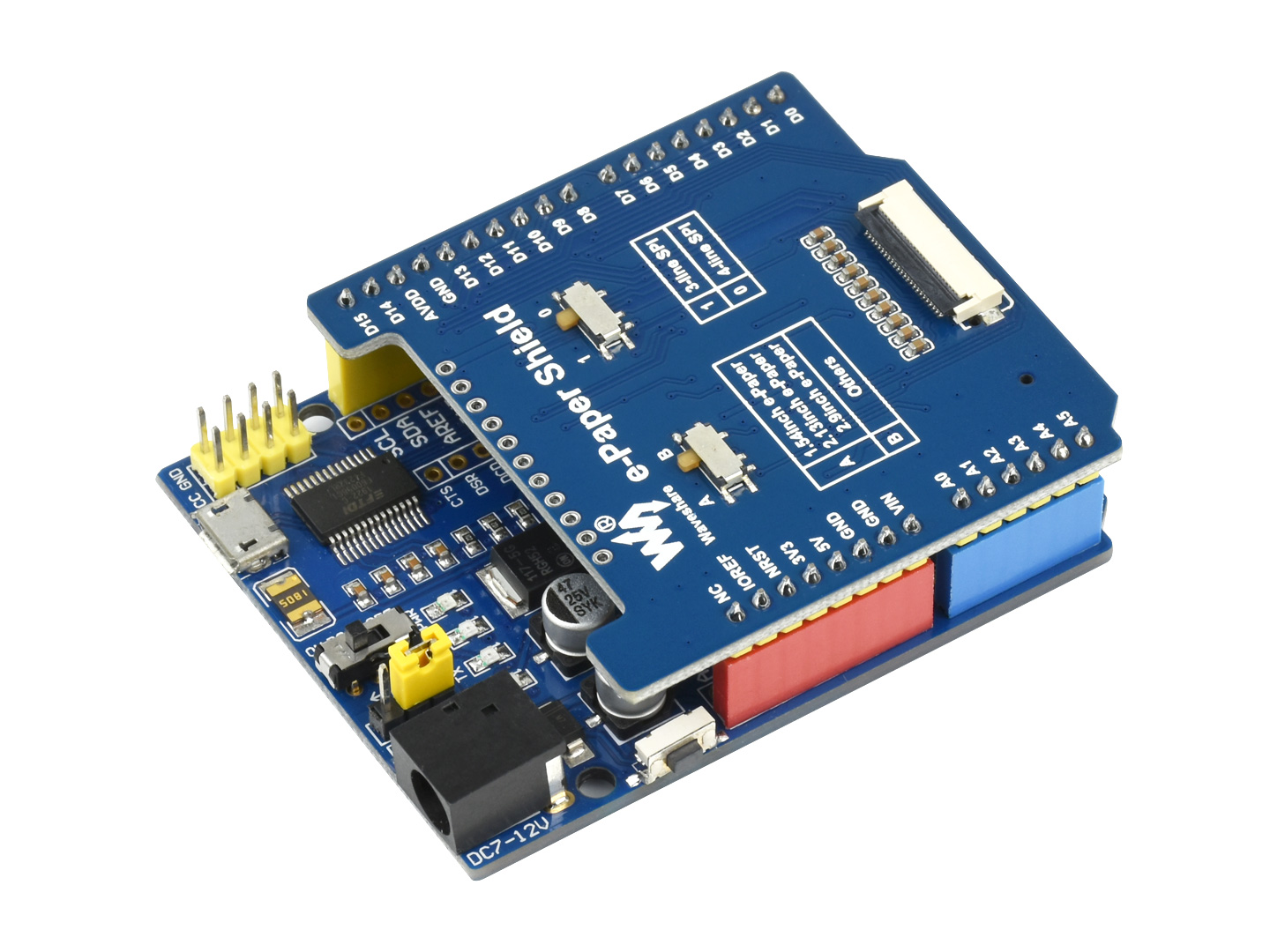

e-Paper Shield斜视图

接口定义

功能引脚 Arduino / NUCLEO接口 描述
VCC 5V 电源正
GND GND 电源地
SCK SCK SPI时钟输入
MOSI MOSI SPI数据输入
MISO MISO SPI数据输出
EPD_CS D10 e-Paper片选信号
EPD_DC D9 e-Paper数据/命令控制
EPD_RST D8 e-Paper复位
EPD_BUSY D7 e-Paper忙状态
SD_CS D6 SD卡片选
SPIRAM_CS D5 SPI RAM片选

支持的型号

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新时间(s) 局部刷新 控制接口
1.54inch e-Paper 黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 × SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 2 SPI
2.13inch e-Paper (B) 红、黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 15 × SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 SPI
2.13inch e-Paper (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 25 × SPI
2.66inch e-Paper 黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 6 SPI
2.66inch e-Paper (B) 红、黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 15 × SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 × SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 × SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 SPI
3.7inch e-Paper 黑、白 4 480×280 47.32 × 81.12 54.9 × 93.3 3 SPI
4.01inch e-Paper (F) 7彩色 2 640×400 86.40 × 54.00 96.80 × 68.70 30 × SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 × SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
5.65inch e-Paper (F) 7 彩色 2 640×448 114.9 × 85.8 125.4 × 99.5 <35 × SPI
5.83inch e-Paper 黑、白 2 648×480 118.80 × 88.26 125.4 × 99.5 5 × SPI
5.83inch e-Paper (B) 红、黑、白 2 600x448 118.80 × 88.26 125.4 × 99.5 14 × SPI

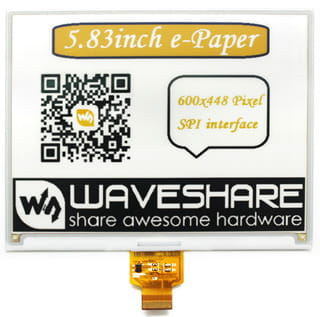

5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 × SPI
7.5inch e-Paper 黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper (B) 红、黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.5inch e-Paper (G) 黑、白 2 800×480 163.20 × 97.92 177.20 × 118.20 5 × SPI
【说明】
刷新时间:此处指全局刷新时间,即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在0.3秒左右

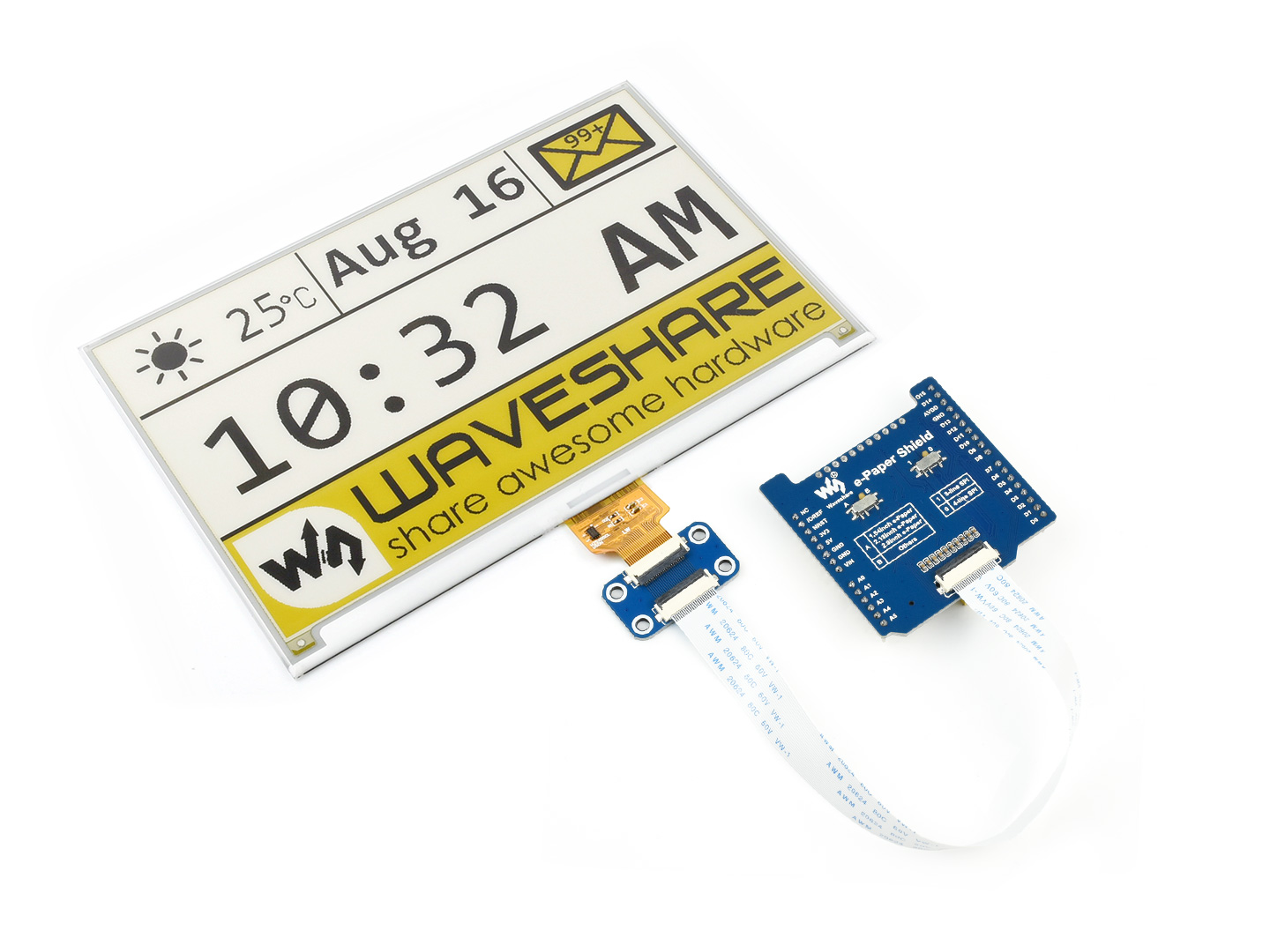

还不清楚你要哪个?快点开我们的合照,看下吧!

外形尺寸

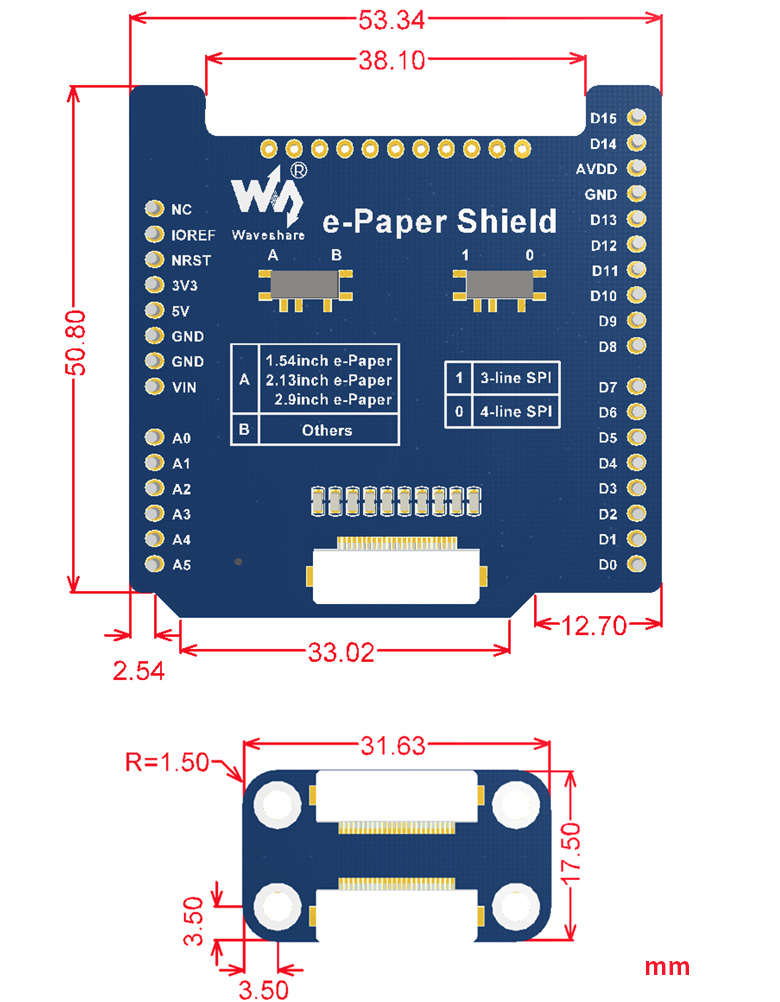

Arduino墨水屏驱动扩展板尺寸图

e-Paper Shield资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/e-Paper_Shield

配置清单

  1. e-Paper Shield × 1
  2. e-Paper Adapter × 1
  3. 24PIN FFC线 × 1
1+2+3

保修服务(保修1年)

免费保修

保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修

非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明

若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修


售后服务

• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
