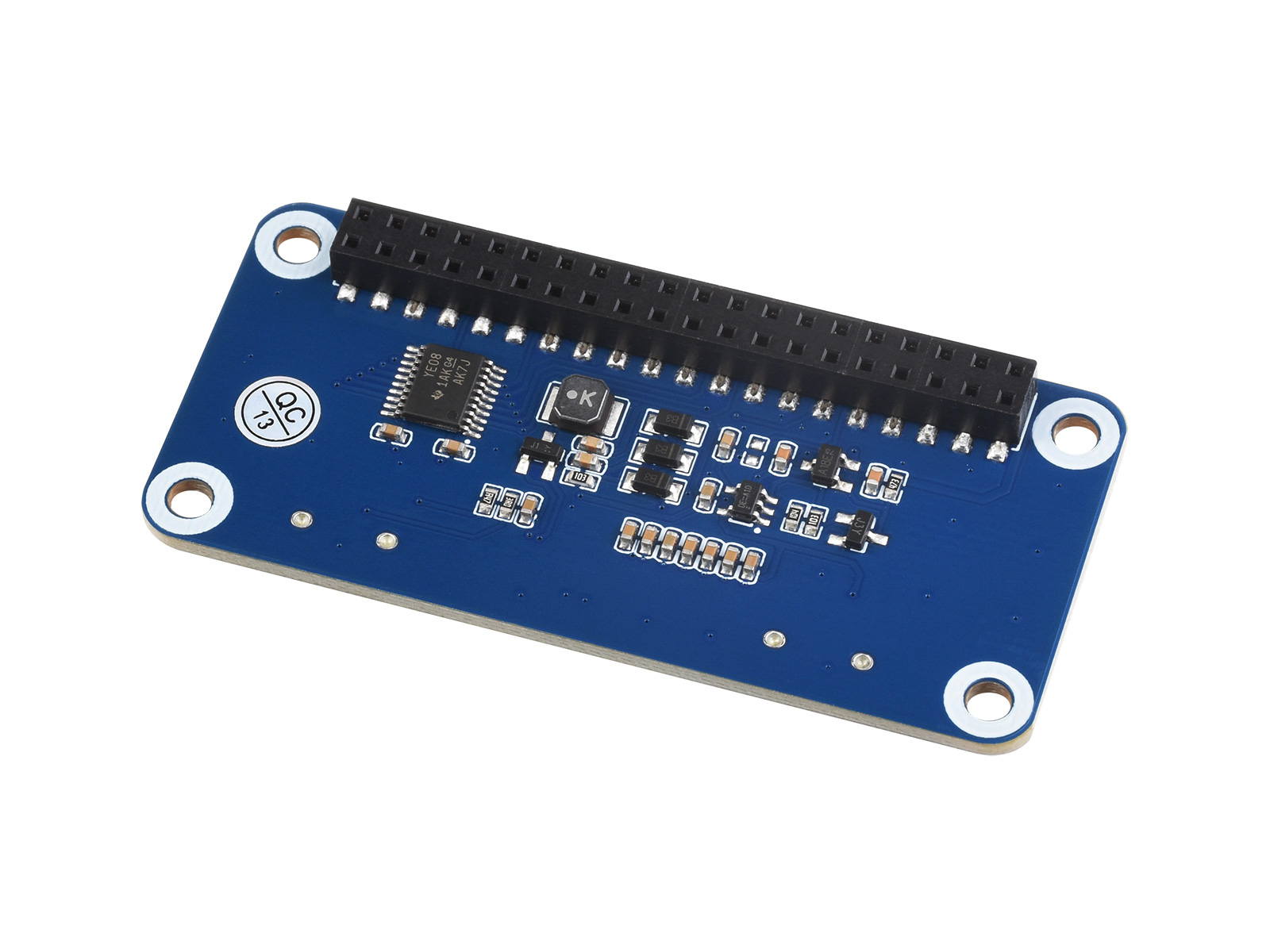

墨水屏驱动板 通用版 SPI接口 支持树莓派

可驱动微雪多款SPI接口电子墨水屏裸屏 可接入Raspberry/Arduino/Nucleo等主控板
价格
原价
型号
e-Paper Driver HAT
SKU
13512
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

通用，SPI口 Arduino接口 ESP8266 WIFI ESP32
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】
我是电子墨水屏驱动板，可驱动微雪推出的多款SPI接口电子墨水屏裸屏。

【我的特点】
  • 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano
  • 引出SPI控制接口，可接入Raspberry Pi/Arduino/Nucleo等主控板
  • 板载电平转换芯片，可兼容3.3V和5V单片机接口
  • 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

  • 工作电压： 3.3V/5V
  • 通信接口： 3-wire SPI、4-wire SPI
  • 外形尺寸： 65mm × 30.2mm
  • 固定孔直径：3.0mm
【接口说明】
  • VCC   ：3.3V/5V
  • GND   ：GND
  • DIN     ：SPI通信MOSI引脚
  • CLK    ：SPI通信SCK引脚
  • CS      ：SPI片选引脚（低电平有效）
  • DC      ：数据/命令控制引脚（高电平表示数据，低电平表示命令）
  • RST    ：外部复位引脚（低电平复位）
  • BUSY ：忙状态输出引脚

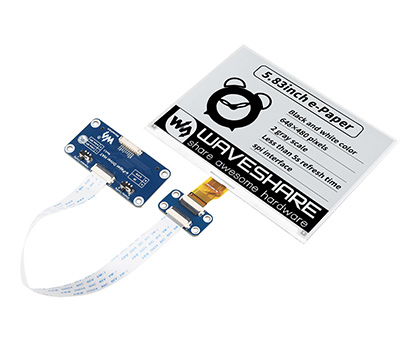

产品图片

注意： 本产品不包括示意图中的树莓派和电子墨水屏，如有需要，请另行购买。

支持的型号

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新时间(s) 局部刷新 控制接口
1.54inch e-Paper 黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 √ SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 × SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 2 √ SPI
2.13inch e-Paper (B) 红、黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 15 × SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ SPI
2.13inch e-Paper (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 59.2 × 29.2 25 × SPI
2.66inch e-Paper 黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 6 √ SPI
2.66inch e-Paper (B) 红、黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 15 × SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 × SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 × SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 √ SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ SPI
3.7inch e-Paper 黑、白 4 480×280 47.32 × 81.12 54.9 × 93.3 3 √ SPI
4.01inch e-Paper (F) 7彩色 2 640×400 86.40 × 54.00 96.80 × 68.70 30 × SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 × SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
5.65inch e-Paper (F) 7 彩色 2 640×448 114.9 × 85.8 125.4 × 99.5 <35 × SPI
5.83inch e-Paper 黑、白 2 648×480 118.80 × 88.26 125.4 × 99.5 5 × SPI
5.83inch e-Paper (B) 红、黑、白 2 600x448 118.80 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 × SPI
7.5inch e-Paper 黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper (B) 红、黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.5inch e-Paper (G) 黑、白 2 800×480 163.20 × 97.92 177.20 × 118.20 5 × SPI
【说明】
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右

还不清楚你要哪个？快点开我们的合照，看下吧！

外形尺寸


产品资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径： www.waveshare.net/wiki/e-Paper Driver HAT

配置清单

  1. e-Paper Driver HAT × 1
  2. RPi铜柱包(2PCS套) ×1
  3. PH2.0 8PIN连接线 20cm ×1
1
2
3
