电子墨水屏无线网络驱动板

提供安卓手机 APP 程序

板载 ESP32,通过 WiFi 或者蓝牙从 PC 机或智能手机上获取图片信息
并将信息通过电子墨水屏显示出来

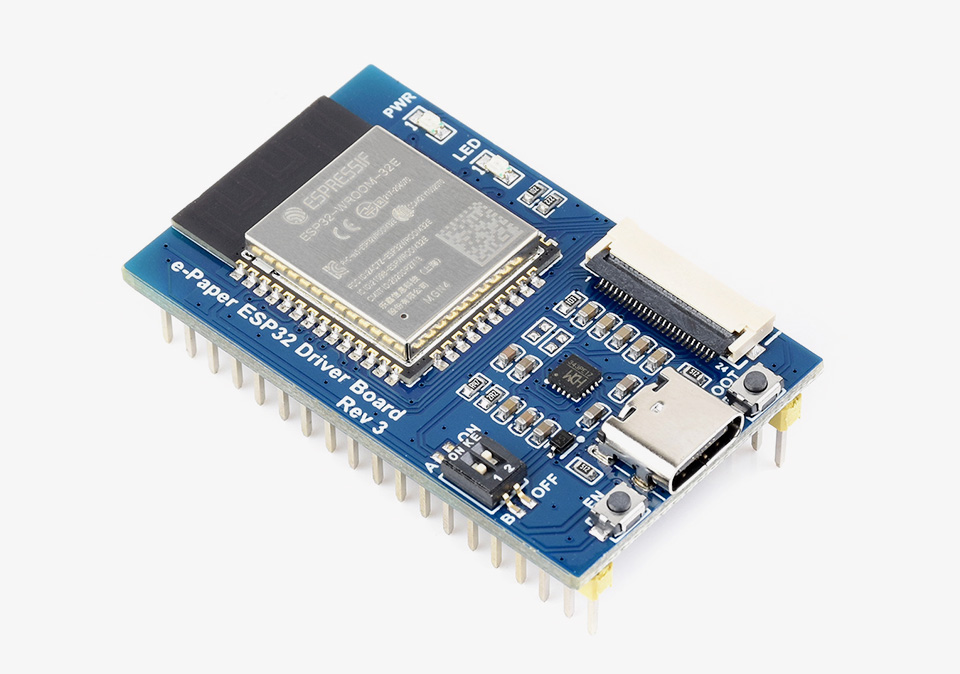

电子墨水屏无线网络驱动板主图

产品特性

本产品配合墨水屏使用,适用于无线刷图的应用场景:如超市电子价签、电子名片、串口信息显示牌等

  • 板载 ESP32,支持 Arduino 开发
  • 提供安卓手机 APP 程序,可通过蓝牙 EDR 更新显示内容,方便使用
  • 提供 HTML 程序,可通过网页远程更新显示内容,方便集成到各种网络应用中
  • 使用 Floyd-Steinberg 抖动算法,以获得更多的颜色组合,对原始图片进行更好的阴影渲染
  • 支持多种常用图片格式 (BMP、JPEG、GIF 和 PNG 等)
  • 提供完善的配套资料手册

产品参数

WiFi 标准 802.11b/g/n
蓝牙标准 蓝牙 4.2,包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE)
通信接口 3-wire SPI、4-wire SPI (默认)
工作电压 5V
工作电流 50mA ~ 150mA
低功耗电流 <2mA (关闭 CP2102 供电)
外形尺寸 29.46 × 48.25mm

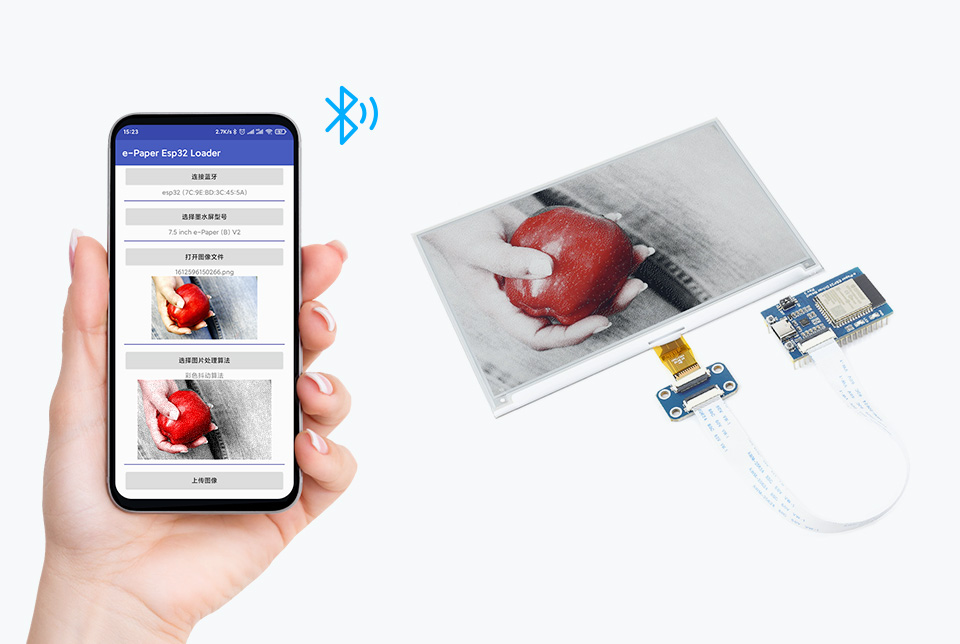

可通过蓝牙 EDR 更新显示内容

提供安卓手机 APP 程序,方便使用

电子墨水屏无线网络驱动板可通过蓝牙 EDR 更新显示内容

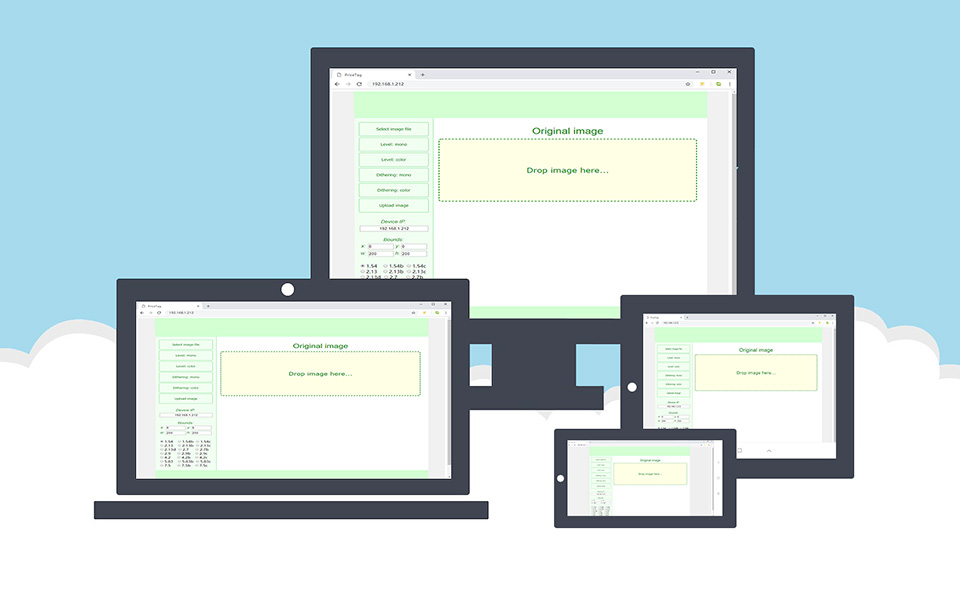

可通过网页远程更新显示内容

提供 HTML 上位机程序,方便集成到各种网络应用中

电子墨水屏无线网络驱动板可通过网页远程更新显示内容

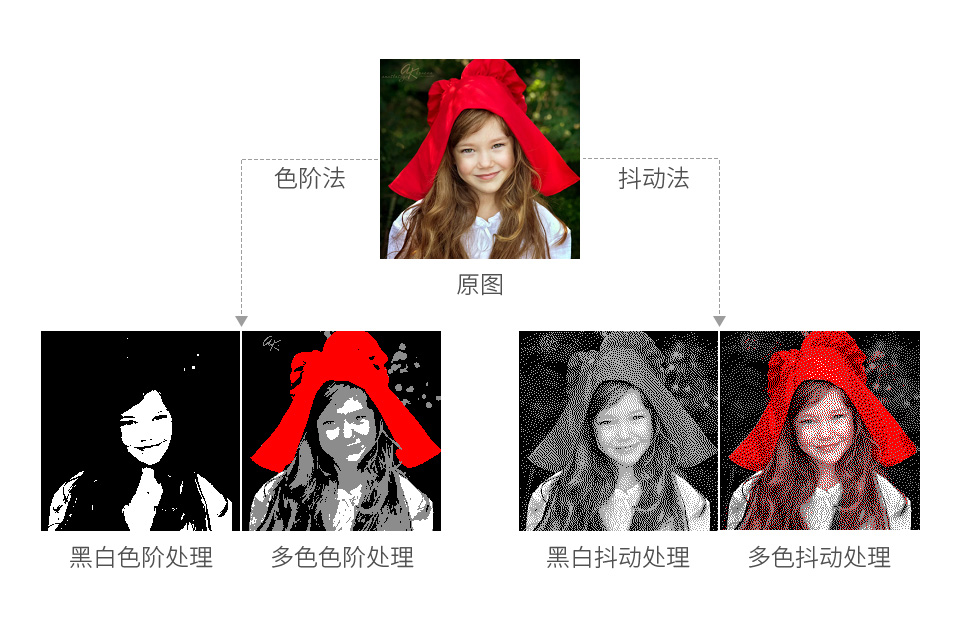

支持 Floyd-Steinberg 抖动算法

通过抖动算法处理,可对原始图片进行更好的阴影渲染
以获得更多的颜色组合,让图片呈现效果更好

电子墨水屏无线网络驱动板支持 Floyd-Steinberg 抖动算法

接口定义

电子墨水屏无线网络驱动板接口定义

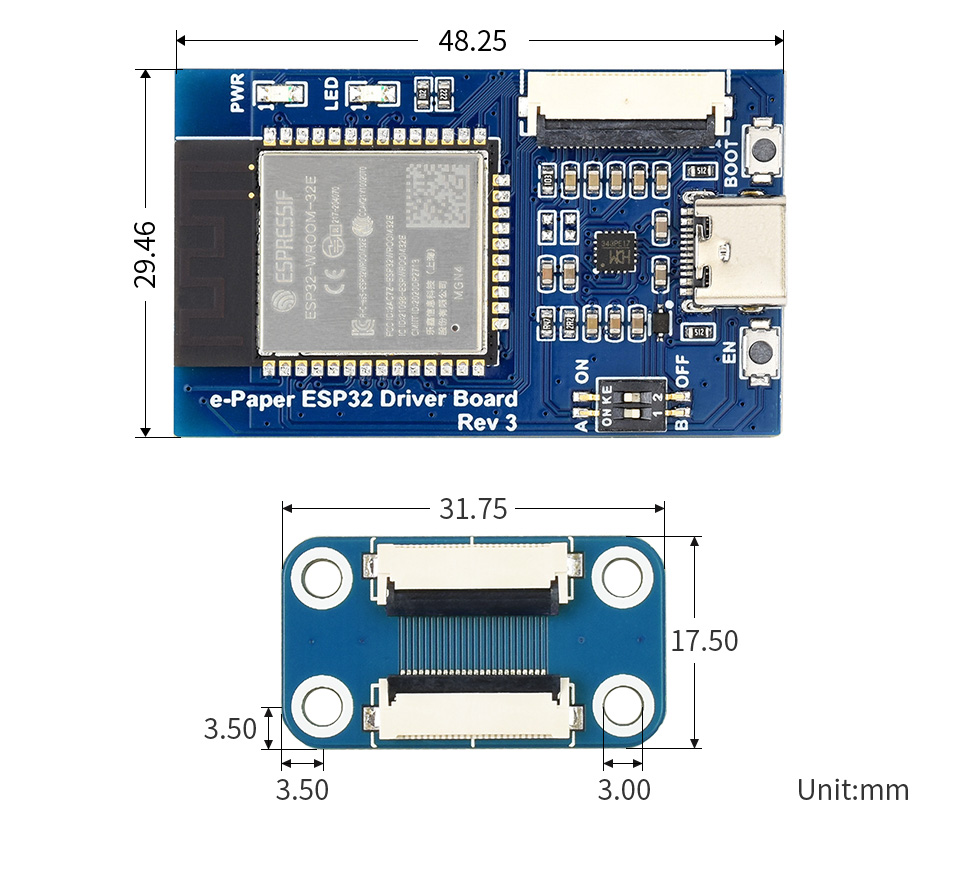

产品尺寸

电子墨水屏无线网络驱动板产品尺寸

支持的墨水屏型号

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 刷新
时间(s)
局部
刷新
控制
接口
1.54inch e-Paper 黑、白 2 200 × 200 27.00 × 27.00 2 SPI
1.54inch e-Paper (B) 红、黑、白 2 200 × 200 27.60 × 27.60 8 SPI
1.54inch e-Paper (C) 黄、黑、白 2 152 × 152 27.51 × 27.51 27 SPI
2.13inch e-Paper 黑、白 2 250 × 122 48.55 × 23.70 2 SPI
2.13inch e-Paper (B) 红、黑、白 2 212 × 104 48.55 × 23.70 15 SPI
2.13inch e-Paper (C) 黄、黑、白 2 212 × 104 48.55 × 23.70 15 SPI
2.13inch e-Paper (D) 黑、白 2 212 × 104 48.55 × 23.70 2 SPI
2.66inch e-Paper 黑、白 2 296 × 152 30.704 × 60.088 6 SPI
2.66inch e-Paper (B) 红、黑、白 2 296 × 152 30.704 × 60.088 15 SPI
2.7inch e-Paper 黑、白 4 264 × 176 57.288 × 38.192 6 SPI
2.7inch e-Paper (B) 红、黑、白 2 264 × 176 57.288 × 38.192 15 SPI
2.9inch e-Paper 黑、白 2 296 × 128 66.89 × 29.05 2 SPI
2.9inch e-Paper (B) 红、黑、白 2 296 × 128 66.90 × 29.06 15 SPI
2.9inch e-Paper (C) 黄、黑、白 2 296 × 128 66.90 × 29.06 15 SPI
2.9inch e-Paper (D) 黑、白 2 296 × 128 66.90 × 29.06 2 SPI
3.7inch e-Paper 黑、白 4 480 × 280 47.32 × 81.12 3 SPI
4.2inch e-Paper 黑、白 4 400 × 300 84.80 × 63.60 4 SPI
4.2inch e-Paper (B) 红、黑、白 2 400 × 300 84.80 × 63.60 15 SPI
4.2inch e-Paper (C) 黄、黑、白 2 400 × 300 84.80 × 63.60 15 SPI
5.65inch e-Paper (F) 7彩色 2 600 × 448 114.9 × 85.8 15 SPI
5.83inch e-Paper 黑、白 2 648 × 480 119.232 × 88.320 5 SPI
5.83inch e-Paper (B) 红、黑、白 2 648 × 480 119.232 × 88.320 20 SPI
5.83inch e-Paper (C) 黄、黑、白 2 600 × 448 118.80 × 88.26 26 SPI
7.5inch e-Paper 黑、白 2 800 × 480 163.20 × 97.92 5 SPI
7.5inch HD e-Paper 黑、白 2 880 × 528 163.24 × 97.94 5 SPI
7.5inch e-Paper (B) 红、黑、白 2 800 × 480 163.20 × 97.92 16 SPI
7.5inch HD e-Paper (B) 红、黑、白 2 880 × 528 163.24 × 97.94 21 SPI
7.5inch e-Paper (C) 黄、黑、白 2 640 × 384 163.20 × 97.92 16 SPI

*刷新时间:此处指全局刷新时间,即刷新每一帧图像所用时间;若墨水屏本身支持局部刷新,局部刷新时间均在 0.3 秒左右

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. e-Paper ESP32 Driver Board × 1
  2. e-Paper Adapter × 1
  3. 24PIN FFC线 × 1
