工业级4G DTU物联网模块 LTE与RS232/485/TTL串口双向透明传输

高通平台,数据透传,4路socket,RNDIS拨号上网,Modbus自动采集

已停产

型号
SIM7600E-H 4G DTU
SKU
19820
品牌
Waveshare
  • 关联商品

工业级4G DTU物联网模块 LTE与RS232/485/TTL串口双向透明传输

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

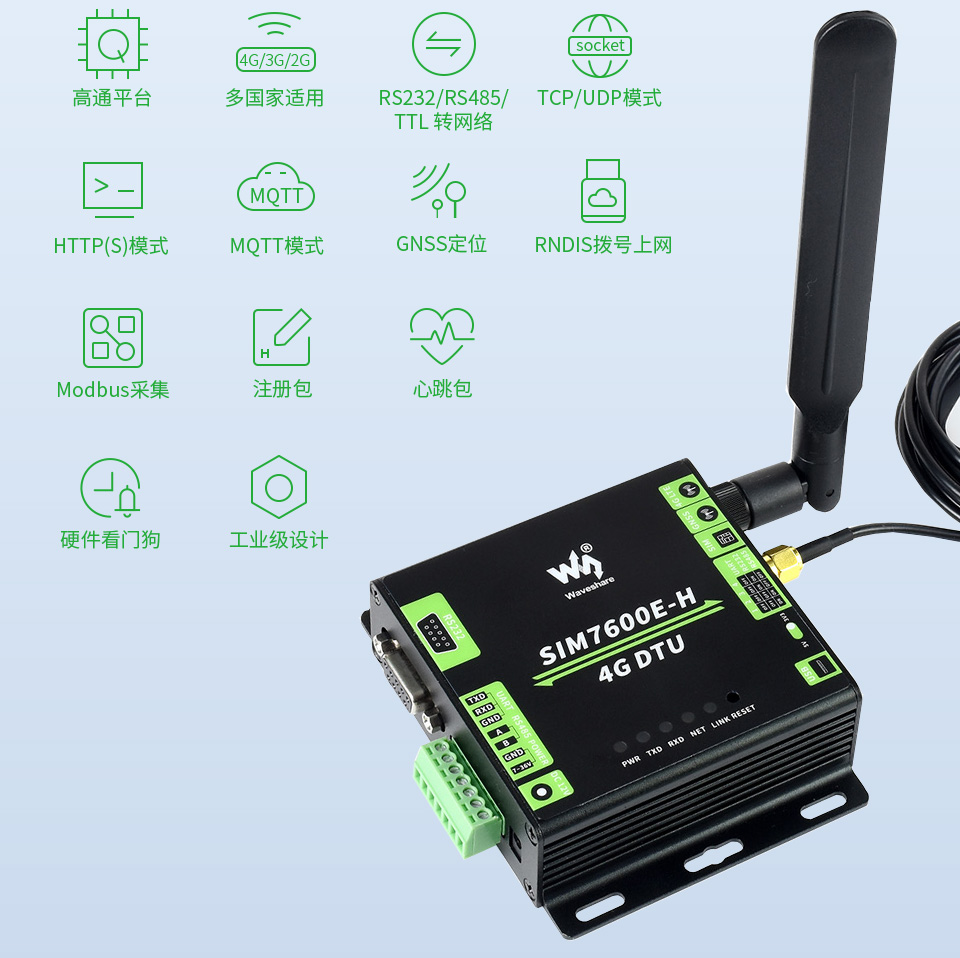

SIM7600E-H 4G DTU

支持 TCP/UDP、Modbus、HTTP 和 MQTT 四种工作模式
支持 RNDIS 上网和 GNSS 定位

工业级 5G 无线路由器主图

本产品是一款工业级 4G DTU,基于高通方案的 SIM7600E-H 模组,支持多模多频段,适用于多个国家和地区。我们对模组固件做了二次开发,用户经过简单的配置,即可实现 RS232/RS485/TTL 串口到 4G 网络的双向数据透传。

支持 TCP/UDP、Modbus、HTTP(S) 和 MQTT 四种工作模式,支持 RNDIS 拨号上网和 GNSS 定位,功能完善、使用简单、工作稳定,适用于需要使用 4G 传输较大数据量,对通信速率和时延响应要求较高的工业数据采集、通信、控制领域,或其他物联网通信应用。

产品参数

产品型号 SIM7600CE-CNSE 4G DTU SIM7600E-H 4G DTU
工作频段
4G LTE-TDD: B38/B39/B40/B41
LTE-FDD: B1/B3/B8
LTE-TDD: B1/B3/B5/B7/B8/B20
LTE-FDD: B38/B40/B41
3G UMTS/HSDPA/HSPA+: B1/B8 UMTS/HSDPA/HSPA+: B1/B5/B8
GNSS 不支持 GPS/Beidou/GLONASS
2G GSM/GPRS/EDGE: 900/1800MHz
适用地区 中国,东南亚 中国,欧洲,中东,非洲,韩国
数据传输
4G (LTE Cat-4) 150Mbps(DL) / 50Mbps(UL)
3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL)
软件功能
通信协议 TCP/UDP/RNDIS/Modbus TCP/UDP/RNDIS/Modbus/HTTP(S)/MQTT
TCP/UDP 模式 可设置 1~4 路 socket,可自定义心跳包和注册包
Modbus 模式 支持 Modbus 自动采集,可设置 5 组指令,可自定义指令周期和间隔
HTTP(S) 模式 不支持 支持 HTTP/HTTPS POST 上传 (json 格式),
可设置服务器地址和端口
MQTT 模式 不支持 支持多主题订阅和发布
软件保护 支持掉线自动重连,可设置故障重启时间
参数配置 上位机/云端
硬件说明
串口通信接口 RS232:
  接口形式:DB9 母头
  接口保护:TVS 管保护,浪涌和静电保护
RS485:
  接口形式:接线端子 (A、B)
  接口保护:提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 平衡电阻焊盘)
TTL(UART):
  工作电平:3.3V 或 5V
  接口形式:接线端子 (TXD、RXD、GND)
串口通信波特率 支持 300bps ~ 921600bps,默认为 115200bps
USB 接口 工作电平:5V
接口形式:Micro USB
接口保护:提供 ESD 保护二极管,静电放电保护
接口用途:参数配置、拨号上网、固件升级
电源接口 接口形式:7~36V 接线端子 或 DC 12V 接口
接口保护:肖特基二极管保护,防反接保护
硬件保护 内置 MCU,硬件看门狗功能,确保不宕机;工业级铝合金外壳
工作电压 7~36V DC
工作电流 空闲电流:10~30mA @12V
发射电流:80~450mA @12V (取决于网络情况)
指示灯 PWR (电源)、RXD/TXD (串口收发)、NET (网络)、LINK (socket 连接)
按键 复位按键
SIM 卡 标准 SIM 卡(1.8V / 3V)
天线接口 LTE LTE、GNSS
工作温度 -40℃~80℃
工业级 5G 无线路由器多模多频段

支持多个国家频段的
2G/3G/4G 通信网络

工作模式介绍

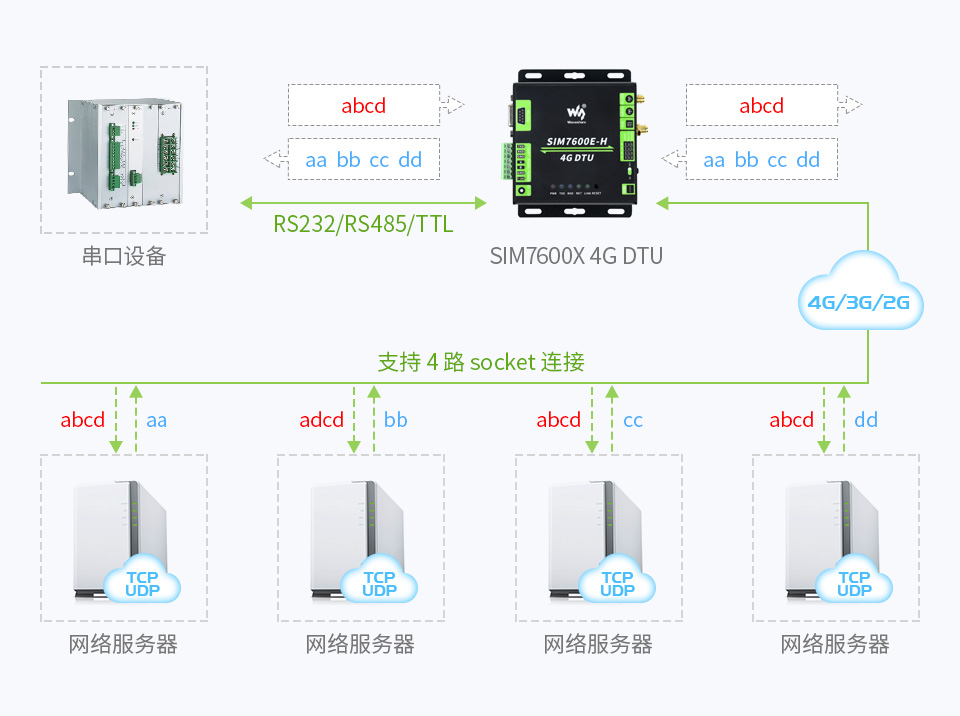

TCP/UDP 透传模式

可实现串口设备与网络服务器间的双向数据透传
可支持设置 1~4 路 socket 连接,支持心跳包和注册包

工业级 5G 无线路由器多模多频段

Modbus 模式

支持 Modbus 定时自动采集传感器数据
可设置 5 条 Modbus 采集指令,用户设置好指令后,DTU 会定时读取传感器数据,并将读取到的数据发送到服务器

工业级 5G 无线路由器多模多频段

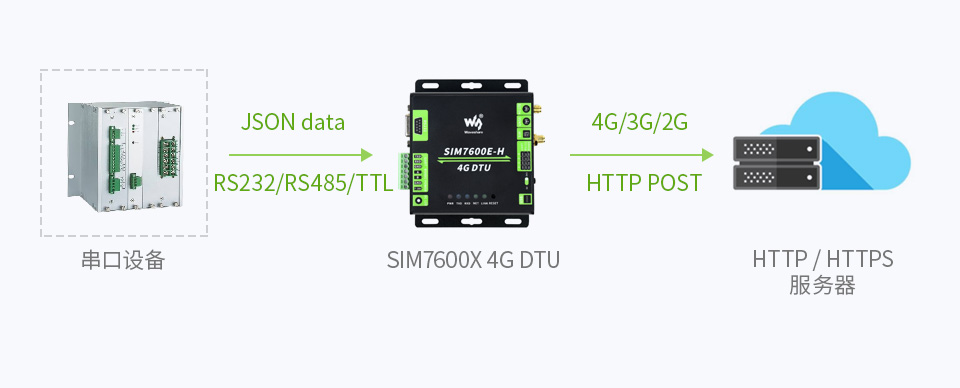

HTTP(S) 模式

支持自定义接收数据的 HTTP/HTTPS 服务器地址和端口,
上位机设置好参数后,DTU 会将串口的数据POST到对应的服务器上

工业级 5G 无线路由器多模多频段

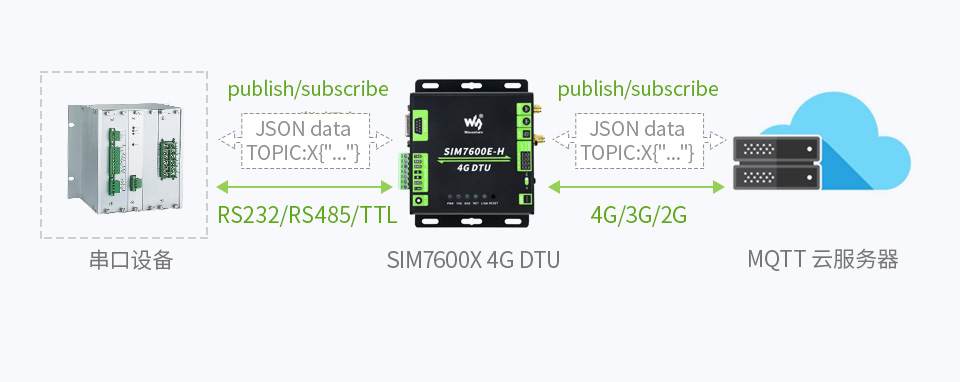

MQTT 模式

支持多主题订阅和多主题发布

工业级 5G 无线路由器多模多频段

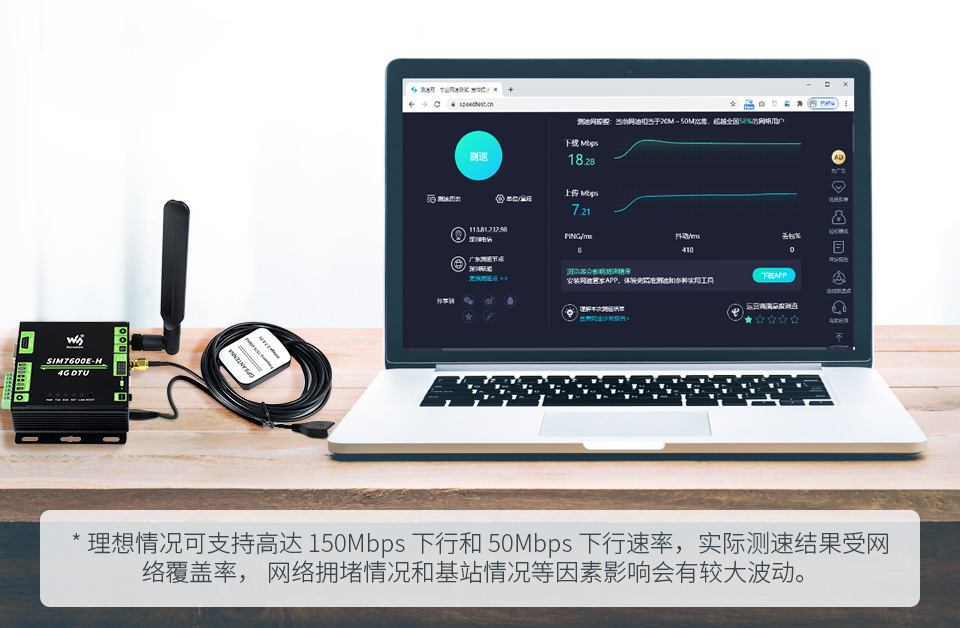

支持 RNDIS 拨号上网

支持通过 USB 口进行 RNDIS 拨号上网,支持 Windows/Linux
支持高达 150Mbps 下行和 50Mbps 上行速率*

工业级 5G 无线路由器接口丰富 功能强大

支持 GNSS 定位

支持 GPS、北斗、Glonass、LBS 基站定位

工业级 5G 无线路由器支持最新 Wi-Fi 6 标准

DTU 参数配置

支持通过上位机软件、网络云端等方式配置 DTU 参数

工业级 5G 无线路由器支持最新 Wi-Fi 6 标准

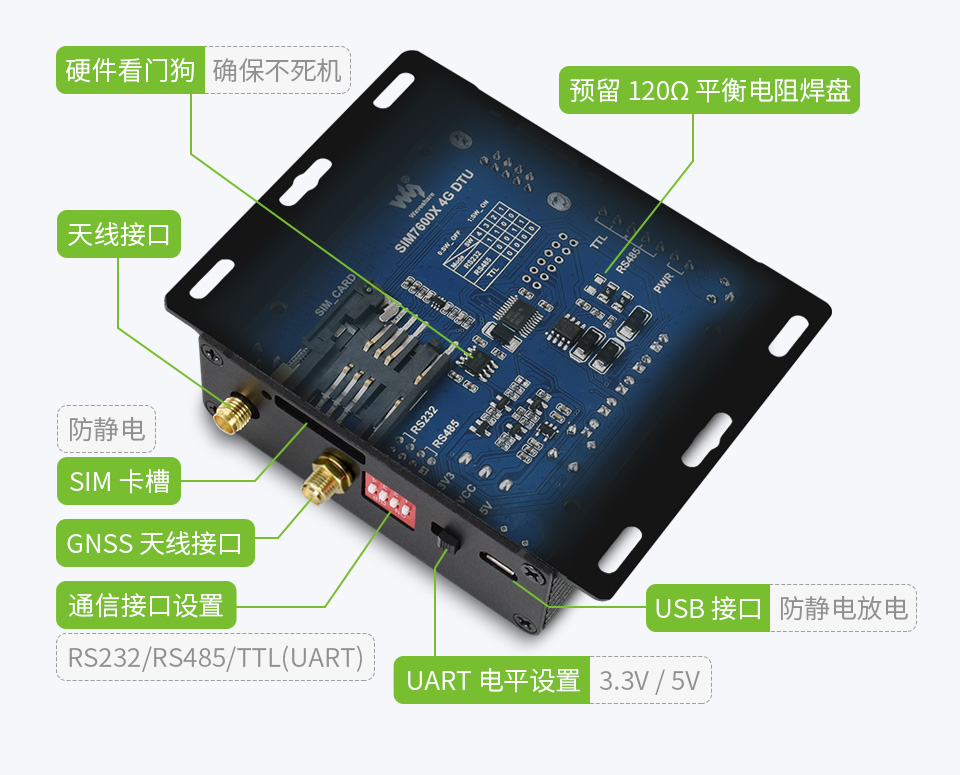

工业级硬件设计

三种串口通信接口,多种软硬件保护机制,防静电/浪涌/电源短接
工业级外壳,整机工作稳定更安全

工业级 5G 无线路由器多重保障,高可用性 工业级 5G 无线路由器多重保障,高可用性

工作状态指示灯

工业级 5G 无线路由器即插即用 工业级 5G 无线路由器即插即用

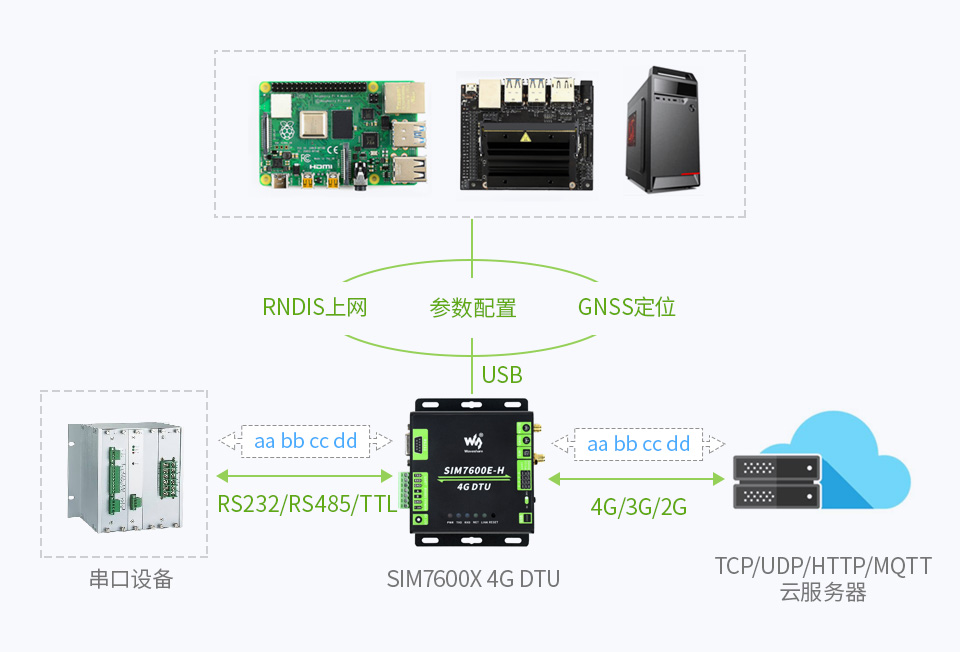

应用框图

工业级 5G 无线路由器即插即用

应用领域广泛

硬件工业级设计,软件功能强大,可适用于各种工业领域
和物联网应用场景。

工业级 5G 无线路由器即插即用

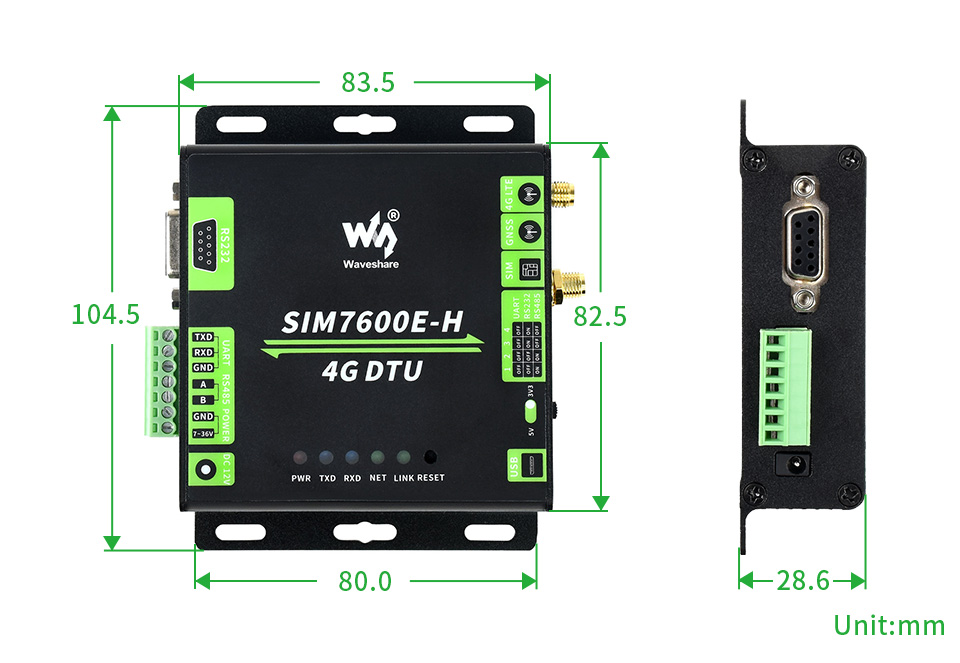

产品尺寸

工业级 5G 无线路由器产品尺寸

尺寸为手工测量,存在一定的误差

资料及服务

配置清单

工业级 5G 无线路由器产品尺寸
  1. SIM7600E-H 4G DTU × 1
  2. GPS天线 × 1
  3. 1.5米公对母串口线 × 1
  4. USB线 type A公口 转micro公口 × 1
  5. 12V电源 × 1
  6. 4G天线 × 1
