Jetson Nano 4G/3G/2G 扩展板

配套 SIM7600G-H 模组

全球通用、LTE CAT4 (高达 150Mbps 网速)、低功耗

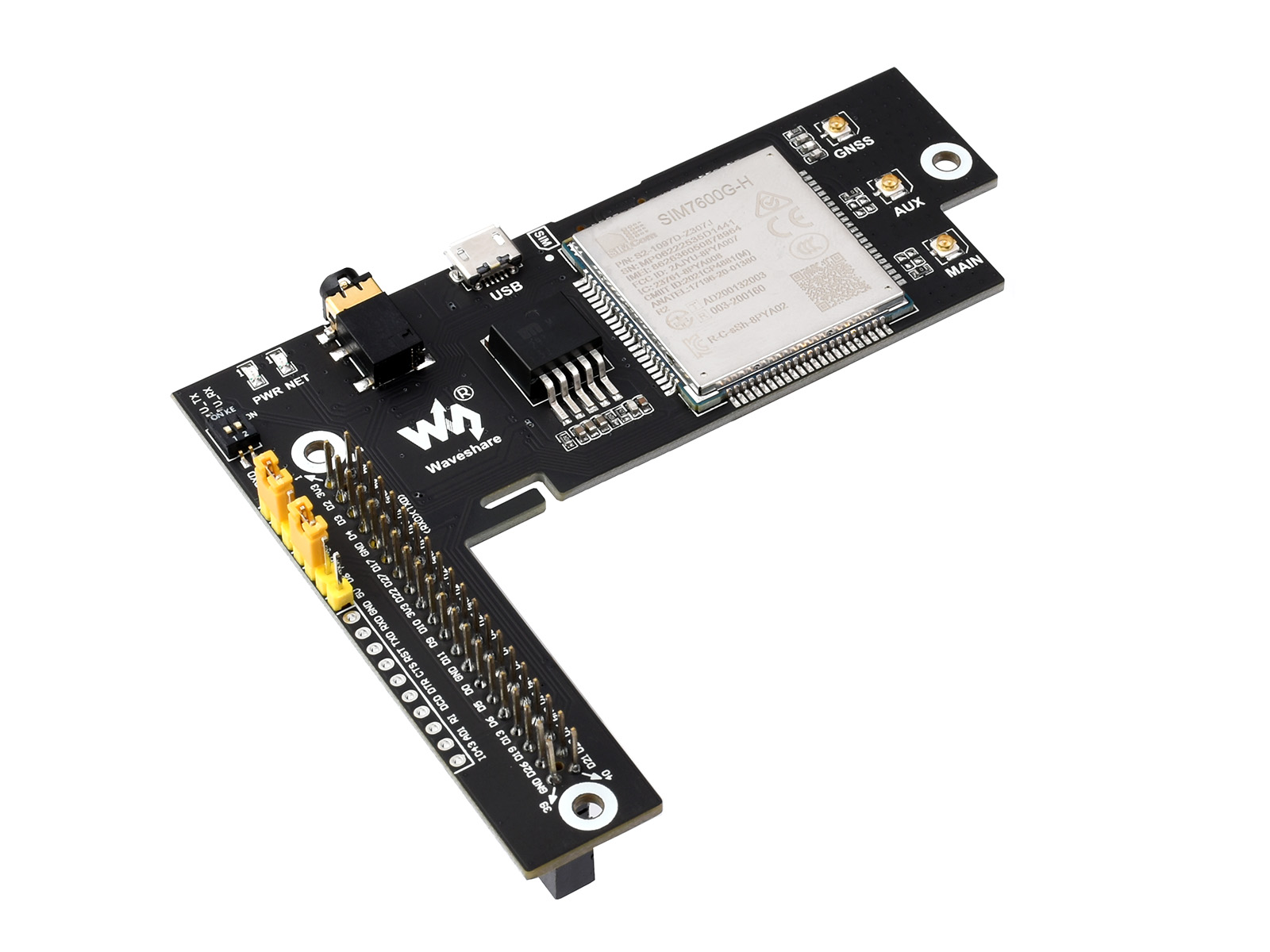

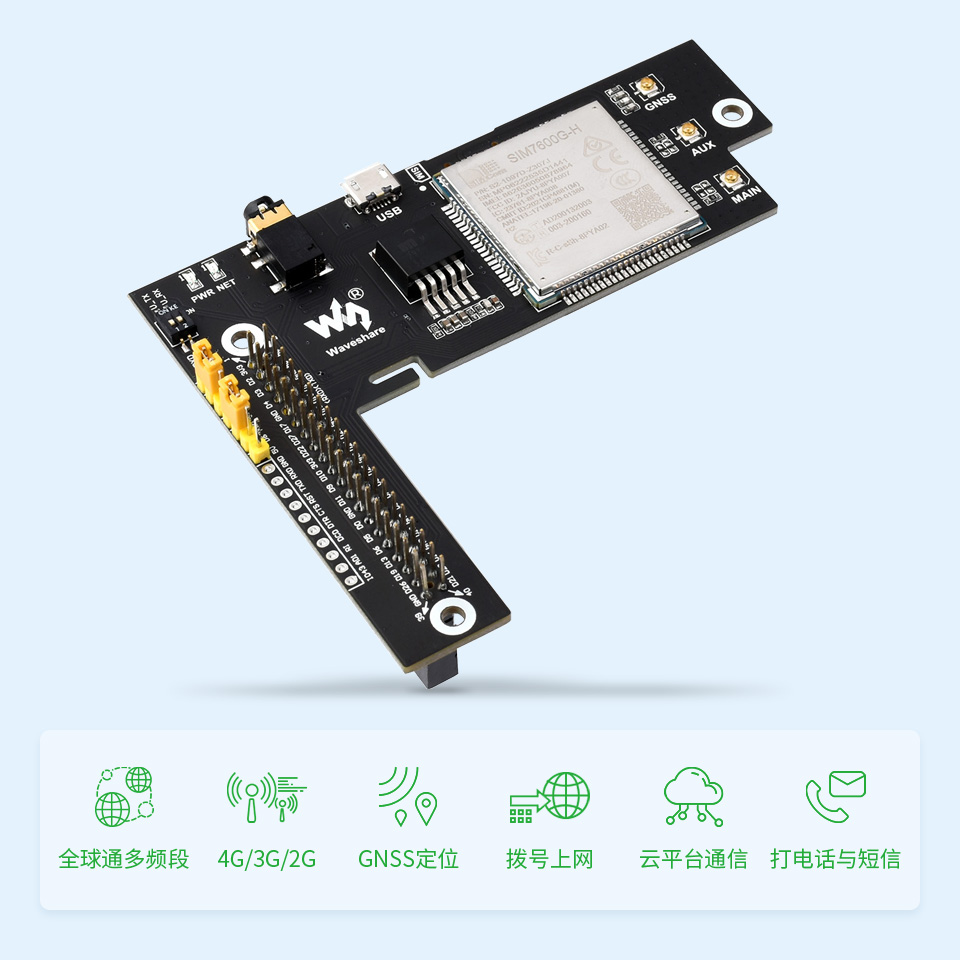

Jetson Nano 4G/3G/2G 扩展板主图

产品特性

本产品是一款支持 4G/3G/2G 通信和 GNSS 定位功能的 Jetson Nano 扩展板,全球通用、LTE cat-4 (高达 150Mbps 网速)、低功耗。 你可以把我直接集成到 Jetson Nano 上,轻松实现 4G 高速上网,无线通信,远程视频监控,打电话,发短信,全球定位等功能

  • 基于 GPIO 40PIN 接口设计,方便直接插到 Jetson Nano 上
  • 支持拨号上网、电话、短信、邮件、TCP、UDP、DTMF、HTTP、FTP 等功能
  • 支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位
  • 板载 USB 接口,可用于测试 AT 指令、获取 GPS 定位信息等
  • 引出模组 UART 等控制接口,方便接入 Arduino/STM32 等主控板
  • 板载 SIM 卡槽,支持 1.8V 和 3V SIM 卡
  • 板载 3.5mm 音频接口,带耳机和麦克风功能,可用于双向通话
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 板载电平转换电路,可通过跳线帽切换 3.3V / 5V 工作电平
  • 支持波特率范围:300bps ~ 4Mbps(默认为 115200bps)
  • 支持自动识别波特率 (9600bps ~ 115200bps)
  • 支持 AT 命令控制(基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 支持 SIM 应用工具包:SAT 等级 3,GSM 11.14 Release 99,USAT
  • 提供完善的配套资料手册 (Jetson Nano / Raspberry / Arduino / STM32 等示例程序)

产品参数

工作频段
LTE Cat-4 LTE-TDD:B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD:B34, B38, B39, B40, B41
3G UMTS / HSDPA / HSPA+:B1, B2, B4, B5, B6, B8, B19
2G GSM / GPRS / EDGE:850, 900, 1800, 1900MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS, LBS
数据传输
LTE Cat-4 ≤150 Mbps(DL); ≤50 Mbps(UL)
3G (HSPA+) ≤42 Mbps(DL); ≤5.76 Mbps(UL)
2G (EDGE) ≤236.8 Kbps(DL); ≤236.8 Kbps(UL)
2G (GPRS) ≤85.6 Kbps(DL); ≤85.6 Kbps(UL)
GNSS 参数
接收 16 个通道,C/A Code
灵敏度 追踪:-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷启动:-148 dBm
首次定位时间(开阔地) 冷启动:< 35s
热启动:< 1s
短信和音频参数
短信(SMS) 支持类型:MT、MO、CB、Text、PDU
短信存储设备:USIM 卡和 ME(默认)
音频特性 支持回音消除功能;支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过跳线帽切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C

基于 40PIN GPIO 接口设计

适用于 Jetson Nano 系列主板

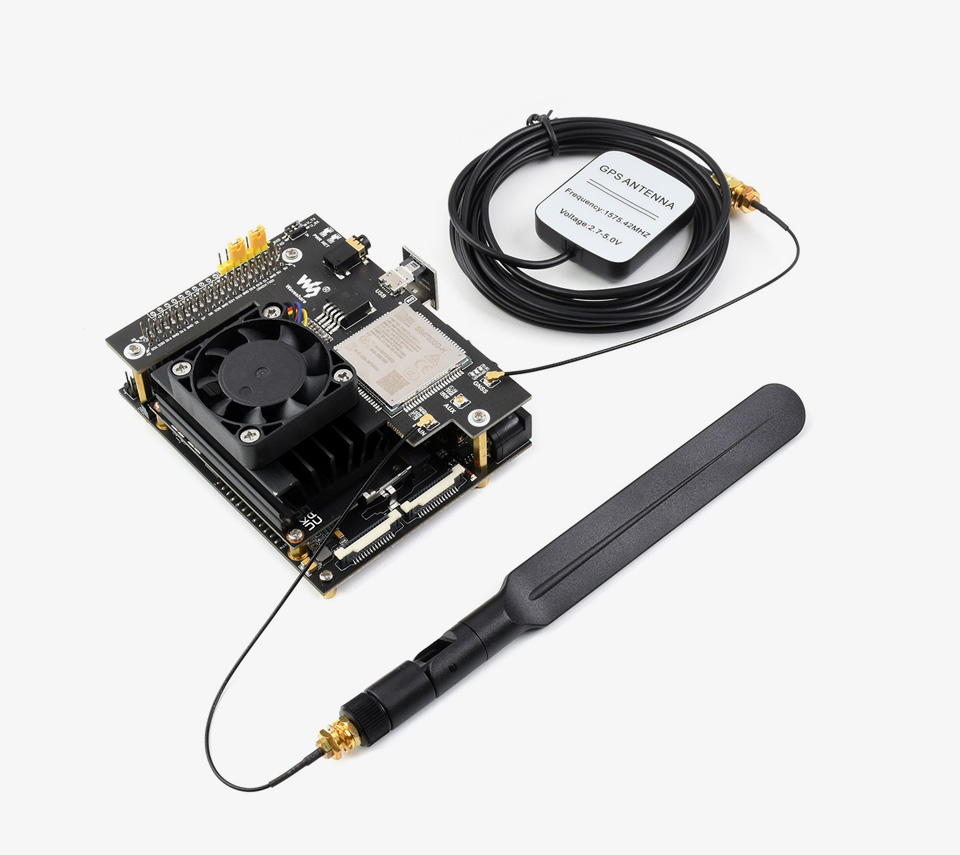

Jetson Nano 4G/3G/2G 扩展板基于 40PIN GPIO 接口设计

本产品不含图中的 Jetson Nano 4GB2GB 主板

支持全球频段的 4G/3G/2G

Jetson Nano 4G/3G/2G 扩展板支持全球频段的 4G/3G/2G

支持 Windows/Linux 拨号上网

LTE Cat-4:高达 50Mbps(上传) / 高达 150Mbps(下载) *
3G (HSPA+):高达 5.76Mbps(上传) / 高达 42Mbps(下载) *

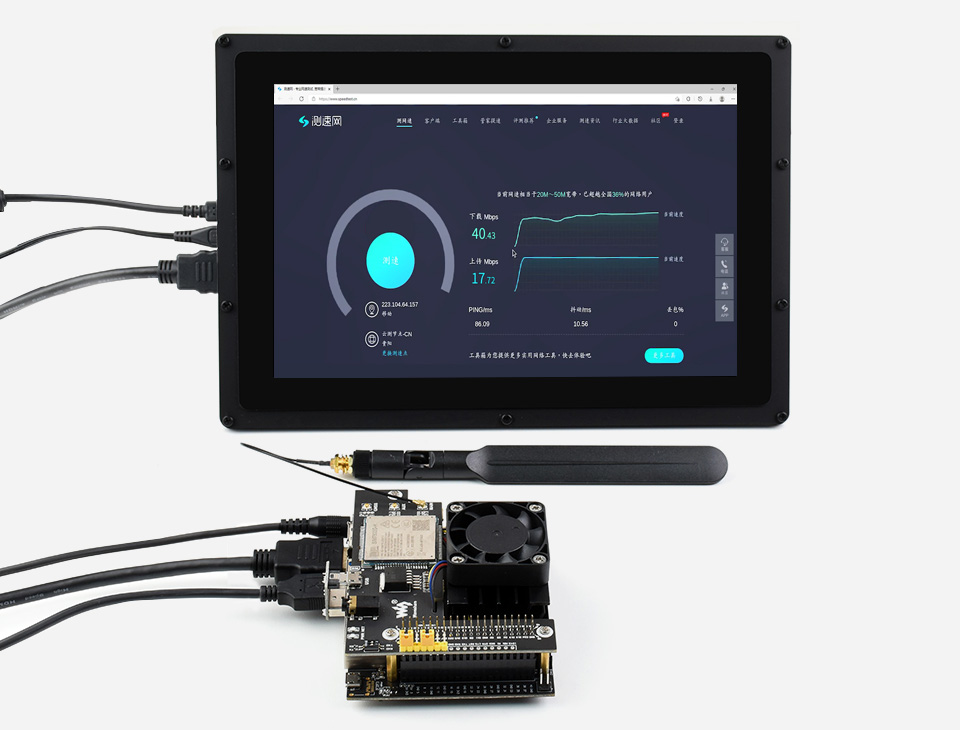

Jetson Nano 4G/3G/2G 扩展板支持 Windows/Linux 拨号上网

*以上为理想的传输速率,实际测速受网络覆盖率,网络拥堵情况和基站情况等因素影响。

云平台通信

支持 TCP/UDP/FTP/FTPS/HTTP/HTTPS 等通信协议

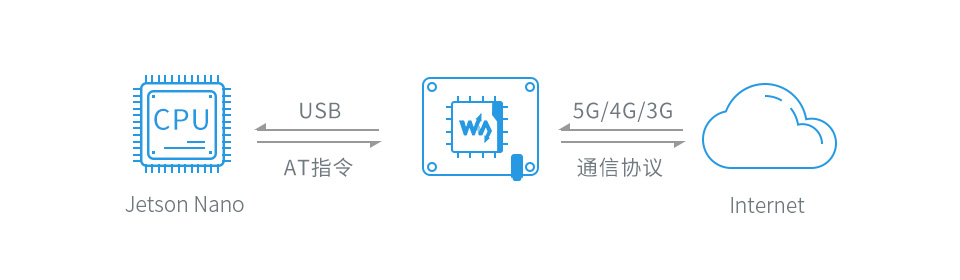

Jetson Nano 4G/3G/2G 扩展板云平台通信

支持 GNSS 定位

支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

Jetson Nano 4G/3G/2G 扩展板支持 GNSS 定位

支持打电话、发短信

支持 AT 指令打电话和发短信,可通过耳麦接口进行通话

Jetson Nano 4G/3G/2G 扩展板支持打电话、发短信

资源简介

Jetson Nano 4G/3G/2G 扩展板资源简介

芯片简介

  1. SIM7600G-H 模组

  2. NAU8810 音频解码芯片

  3. TXS0108EPWR 电平转换芯片

    可将 3.3V/5V 电平转换成 1.8V

  4. MP1482 电源芯片

  5. RT9193-33 电平转换芯片

    可将 5V 电平转换成 3.3V

接口简介

  1. 40PIN GPIO 接口

    方便接入 Jetson Nano

  2. SIM 卡槽

    支持 1.8V 和 3V 的 SIM 卡

  3. USB 接口

    可用于测试 AT 指令、获取 GPS 定位信息等

  4. 3.5mm 耳机/麦克风接口

  5. MAIN 主天线接口

  6. AUX 辅助天线接口

  7. GNSS 天线接口

其他器件简介

  1. 网络状态指示灯

  2. 电源指示灯

  3. 串口使能开关

    拨到 ON:SIM7600 模组的 UART 接口与 Jetson Nano 的连接一起
    拨到 OFF:SIM7600 模组的 UART 接口与 Jetson Nano 的断开连接

跳线说明

  1. 工作电平选择

    VCC - 3.3V:工作电平为 3.3V
    VCC - 5V:工作电平为 5V

  2. PWR 控制选择

    PWR - 5V:SIM7600 上电自动开机
    PWR - D6:SIM7600 通过 Jetson Nano 的 D6 引脚控制开关机

产品尺寸

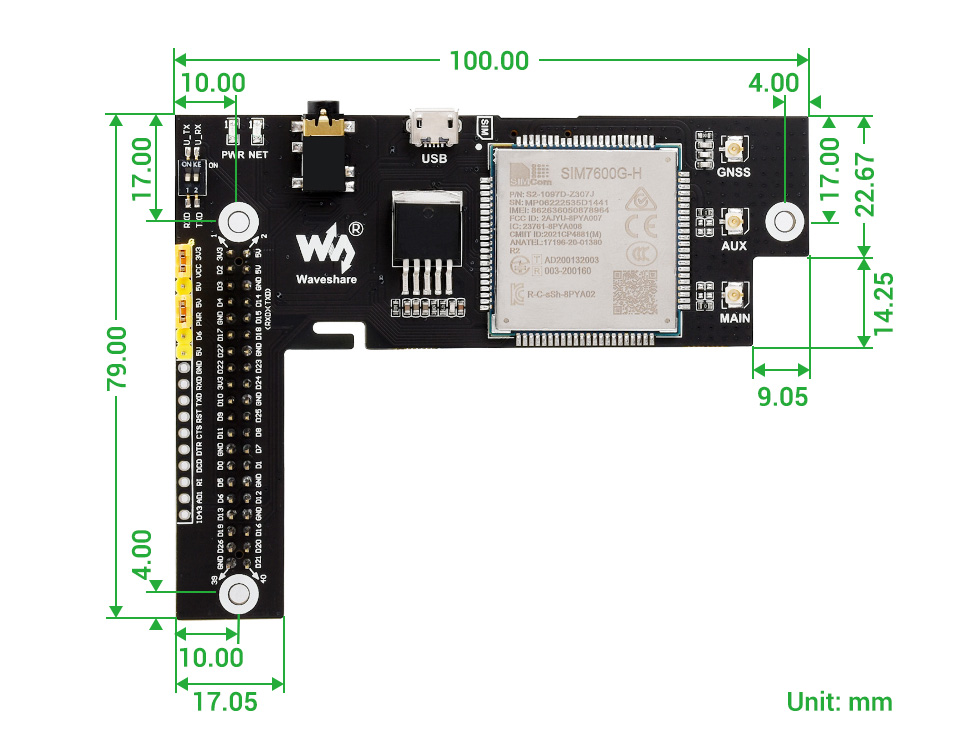

Jetson Nano 4G/3G/2G 扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
(例程资料以链接中实际给出的为准)

配置清单

  1. SIM7600G-H 4G for Jetson Nano × 1
  2. LTE天线 × 1
  3. GPS External Antenna (B) × 1

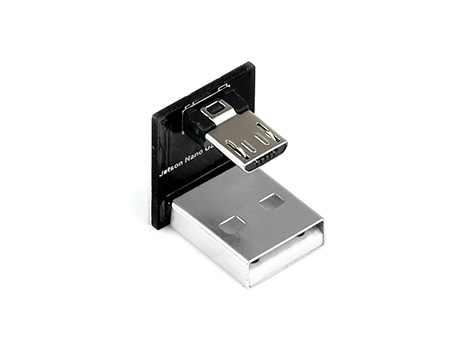

  4. Jetson Nano USB Adapter × 1

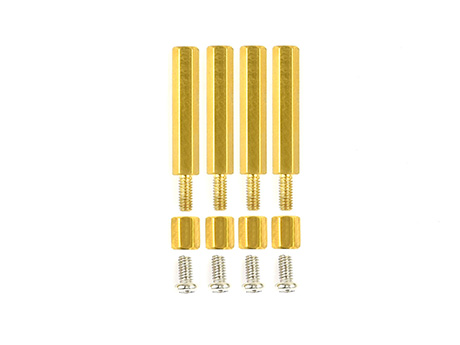

  5. 螺丝包 × 1
